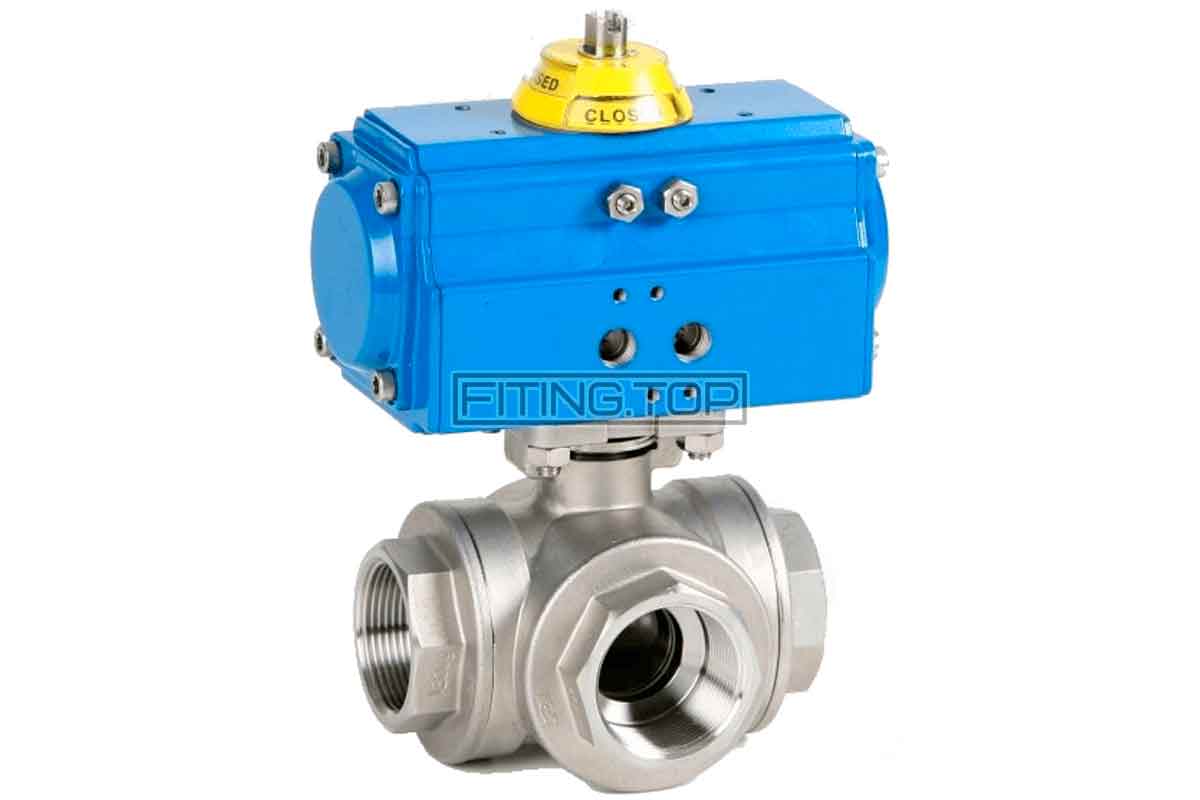

купить Кран шаровой трехходовой GENEBRE 2040 / 2041 с пневмоприводом GENEBRE 5800

Кран шаровой трехходовой GENEBRE 2040 / 2041 с пневмоприводом GENEBRE 5800 Leave a comment

Фото, видео, таблица с размерами и многое другое.

Сегодня речь пойдет о такой детали, как кран шаровой нержавеющий трехходовой GENEBRE 2040 / 2041 оснащенном пневмоприводом двойного действия модели 5800. Так как по сути это совершенно две разные детали, то и описывать их стоит также отдельно. Важно понимать, что сам по себе кран трех-ходовой в 99% случаев комплектуется обычной рукояткой для ручной регулировки. Но за счет того, что у него имеется специальная площадка под привод, на него, соответственно, иногда и ставится привод. И точно также наоборот. Сам по себе привод – это отдельная единица, которая может устанавливаться на любую запорно-регулирующую деталь, где это вообще в принципе возможно.

Кран шаровой трехходовой GENEBRE 2040 / 2041 (соответственно «L» и «T» порт)

Изготовлен из углеродистой нержавеющей стали и является универсальным решением в ассортименте запорной арматуры. Возможно дополнительное оснащение электроприводами. Кран широко применяется в системах холодного и горячего водоснабжения, отопительных системах, нефтяной, пищевой промышленности. Модель отличает высокая безопасность, небольшие габариты, удобство управления и монтаж, надежность от протечек.

Кран Genebre в силу дробеструйной обработки поверхности не подлежит воздействию таких негативных факторов, как коррозия, вибрация, механические повреждения. Модель возможно использовать и в работе с горючими средами. В этом случае исключено их возгорание вследствие использования производителем антистатичного механизма (шар-шток-корпус). Автоматизация управлением работы кранами осуществляется за счет запатентованной системой подключения Genebre (патент 9900474).

Стопорное кольцо крана выполняет функцию блокировки работы крана в случае возникновения внештатной ситуации.

Шаровой кран нержавеющий трех-ходовой: ключевые особенности

Опишем вкратце ключевые особенности данного типа крана.

  • Кран шаровой трехходовой с редуцированным проходом
  • «L» /”T” — образный проход
  • Pезьба согласно стандарту DIN 2999
  • Выполнен из нерж. стали класса AISI 316 (CF8M)
  • Четыре тефлоновых уплотнения седла шара изготовлены из PTFE+15%G.F
  • Уплотнение штока-PTFE
  • Кольцо штока-Viton
  • Антистатичный механизм -Шар – шток- корпус
  • Система блокирования
  • Возможность прямого монтажа электропривода ISO 5211(система запатентирована9900474)
  • Защита от протечек через отверстие штока
  • Макc. рабочее давление 63 Kg/cm2
  • Рабочая температура –25 ºC + 180 ºC

Кран шаровой трехходовой «L»/»T»-порт GENEBRE 2040 / 2041: скачать паспорт

По ссылке ниже вы можете скачать подробный паспорт трехходового крана из нержавеющей стали в формате PDF.

скачать бесплатно

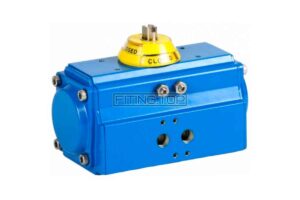

Пневматический привод GENEBRE 5800 GNP 44

купить Кран шаровой трехходовой GENEBRE 2040 / 2041 с пневмоприводом GENEBRE 5800Пневматический привод Genebre 5800 является компактным пневматическим приводом, который предназначен для управления трубопроводной арматурой, запорный элемент которой поворачивается на 90°. Корпус приводов одинаков для моделей с пружинным возвратом и двойного действия. Принцип действия приводов можно легко изменить в рабочих условиях. Долговечность и надежность работы обеспечивается реечной передачей.

Приводы оборудованы внешними ограничителями хода, с помощью которых регулируются положения «закрыто» и «открыто» на 5°. Для дополнительной настройки хода положения «открыто» на торцевых крышках могут быть установлены специальные болты. Корпус приводов выпускается из анодированного алюминия, крепежные элементы – из нержавеющей стали, обеспечивающей устойчивость к коррозии на протяжении всего срока службы. Управляющей средой является воздух, который подается под давлением (максимальное давление подачи – 8 бар). Рабочая температура пневматических приводов – -20…+80 °C. Номинальный крутящий момент (при давлении 6 бар) – 44 Нм.

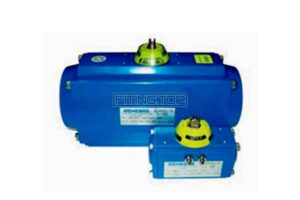

Пневмопривод GENEBRE 5800 GNP 44: основные свойства

купить Кран шаровой трехходовой GENEBRE 2040 / 2041 с пневмоприводом GENEBRE 5800Компактная конструкция. Пневмоприводы Genebre с возвратной пружиной и двойного действия имеют одинаковые корпуса и торцевые стаканы. Вы можете легко перейти от привода двойного действия к приводу с возвратной пружиной непосредственно на объекте.

Реечная передача. Симметричная реечная передача обеспечивает быструю работу и долговечность. Переворотом поршней можно достичь вращения в обратную сторону.

Ограничители хода. Приводы имеют два внешних ограничителя хода, которые позволяют регулировать позиции «открыто» и «закрыто» на 5 градусов. Они позволяют настроить арматуру и обеспечивают точную регулировку хода привода. Опциональные болты, устанавливаемые на торцевые стаканы могут предоставить дополнительную настройку хода для позиции «открыто».

Защищенный от выдавливания вал. Цельный, защищенный от выдавливания, никелерованный приводной вал с цельным поршнем, направляемым по подшипникам, обеспечивают безопасность и долговечность

Поршень. Зубцы машинной обработки для минимального люфта. Реечная передача для максимальной эффективности. Поршни анодированы для длительной службы.

Индикатор позиции. Приводы стандартно поставляются с новым двухцветным индикатором позиции.

Долговечность. Высококачественные подшипники и смазка обеспечивают низкое сопротивление, долгий срок службы и штрокий температурный диапозон примения

Крепежные элементы. Все крепежные элементы сделаны из нержавеющей стали AISI 304 для защиты от коррозии на протяжении всего срока службы.

Тестирование. Каждый привод проходит проверку и имеет уникальный серийный номер.

Воздух. Оперирование может происходить чистым техническим воздухом или некоррозивным газом. Носитель может быть смазанным или несмазанным. Он должен иметь точку росы –20 °C или по крайней мере на 10 °C ниже температуры окружающей среды.

Давление. Максимальное давление, подаваемое на привод, 8 бар.

Температура. Стандартное исполнение рассчитано на температуру применения от –20 °C до +80 C.

Пневмопривод GENEBRE 5800: установка, эксплуатация и техническое обслуживание: руководство

Скачать полное руководство по установке, эксплуатации и техническому обслуживанию в формате PDF вы можете по данной ссылке.

скачать бесплатно

Пневмопривод GENEBRE 5800: техническое описание

Скачать паспорт с техническим описанием в формате PDF вы можете по данной ссылке.

скачать бесплатно

Кран нержавеющий трехходовой GENEBRE с пневмоприводом: видео

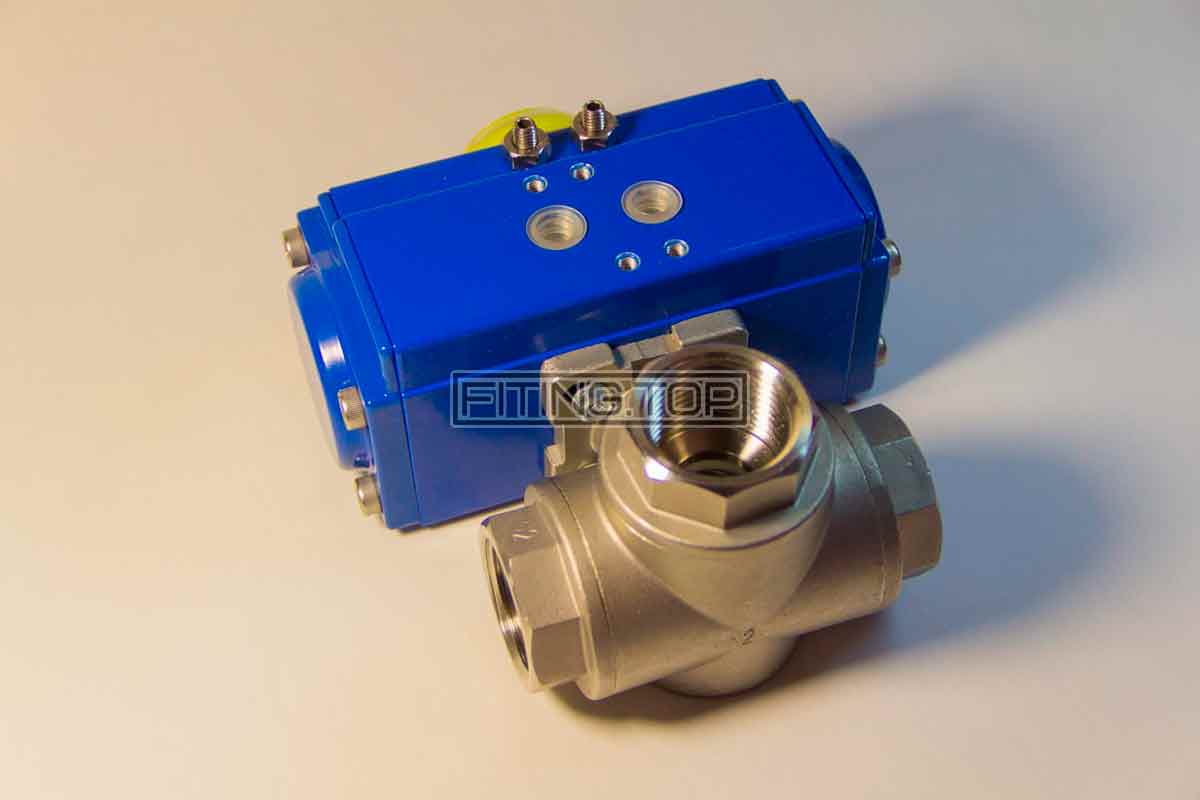

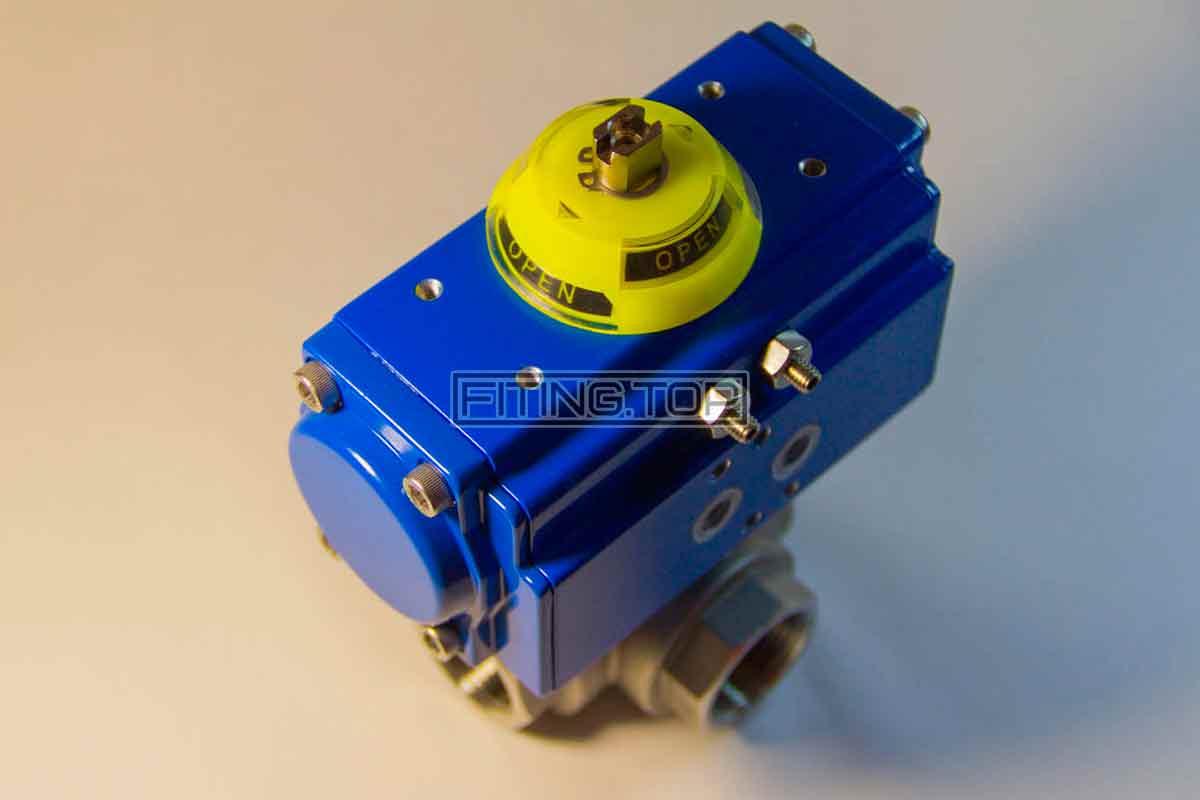

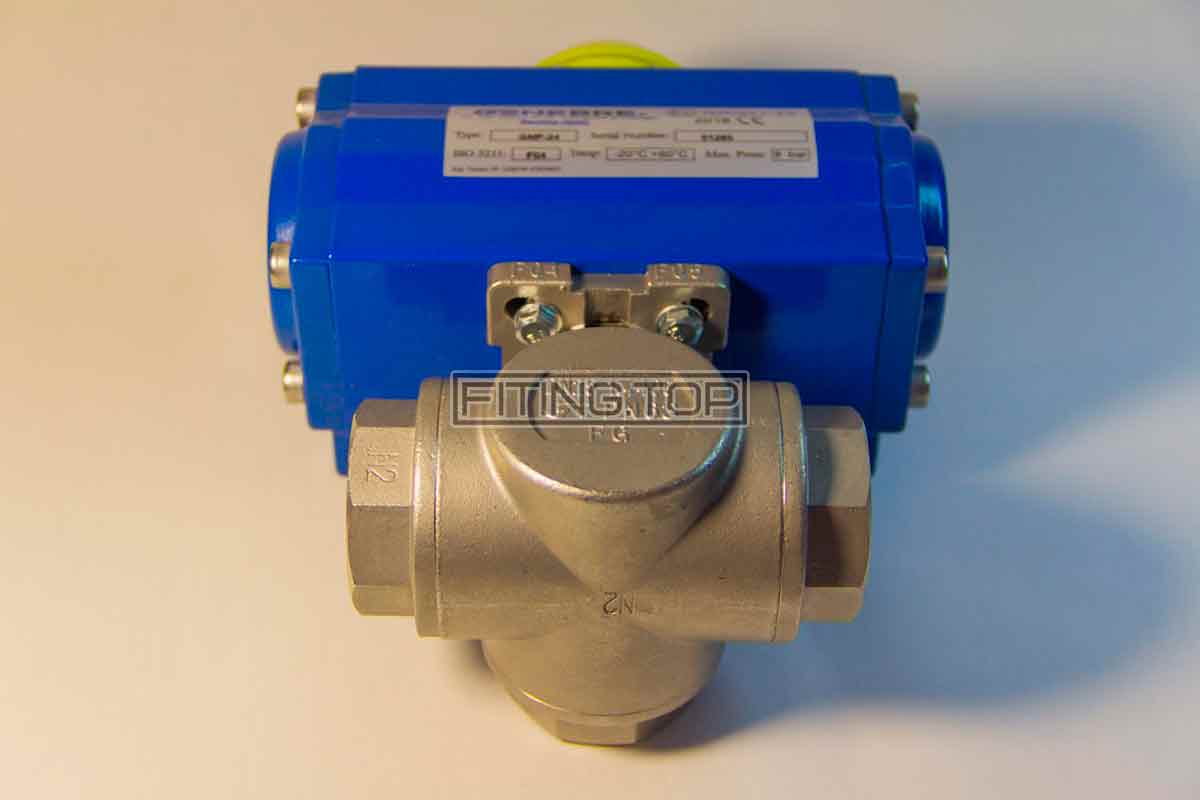

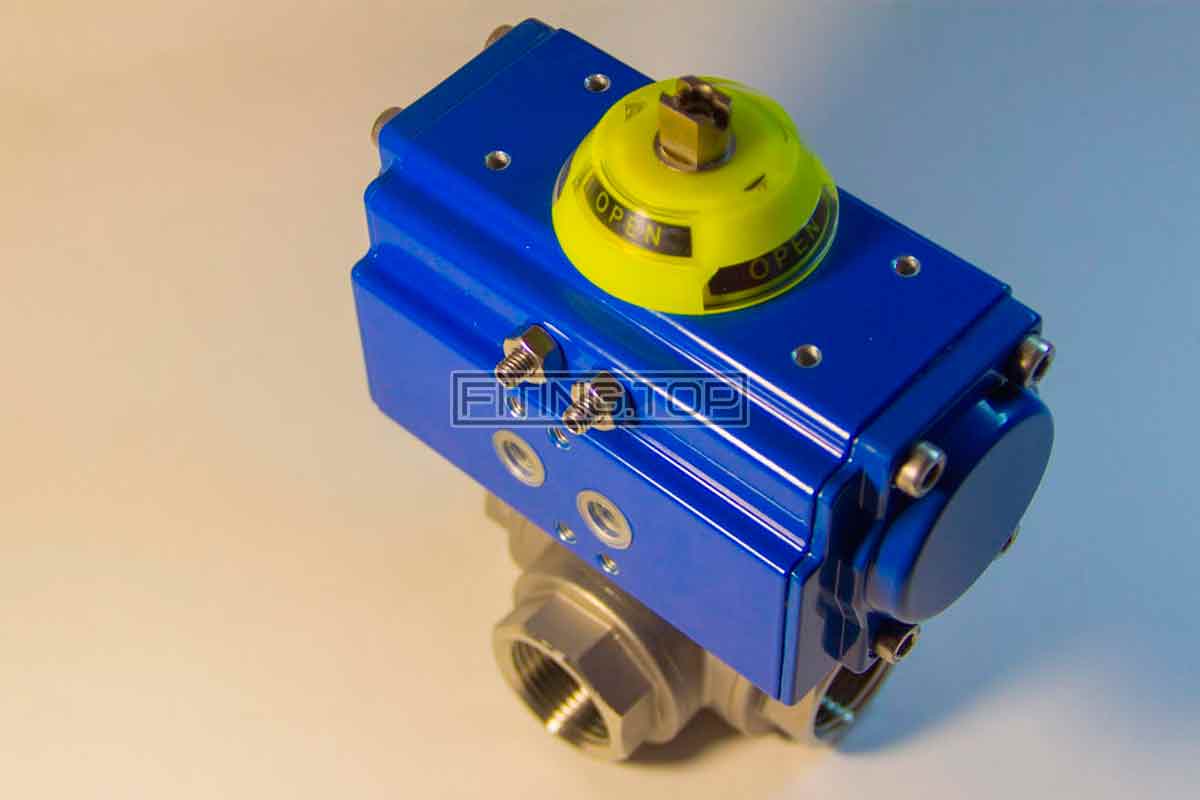

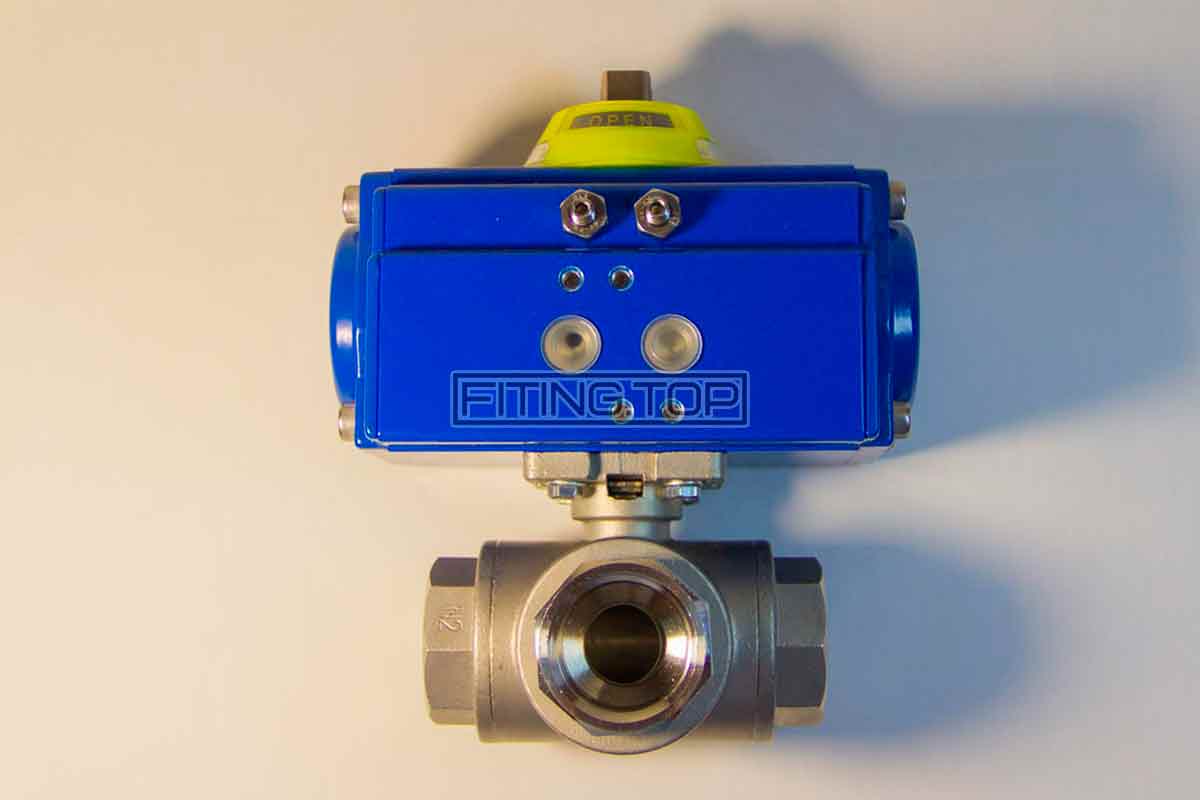

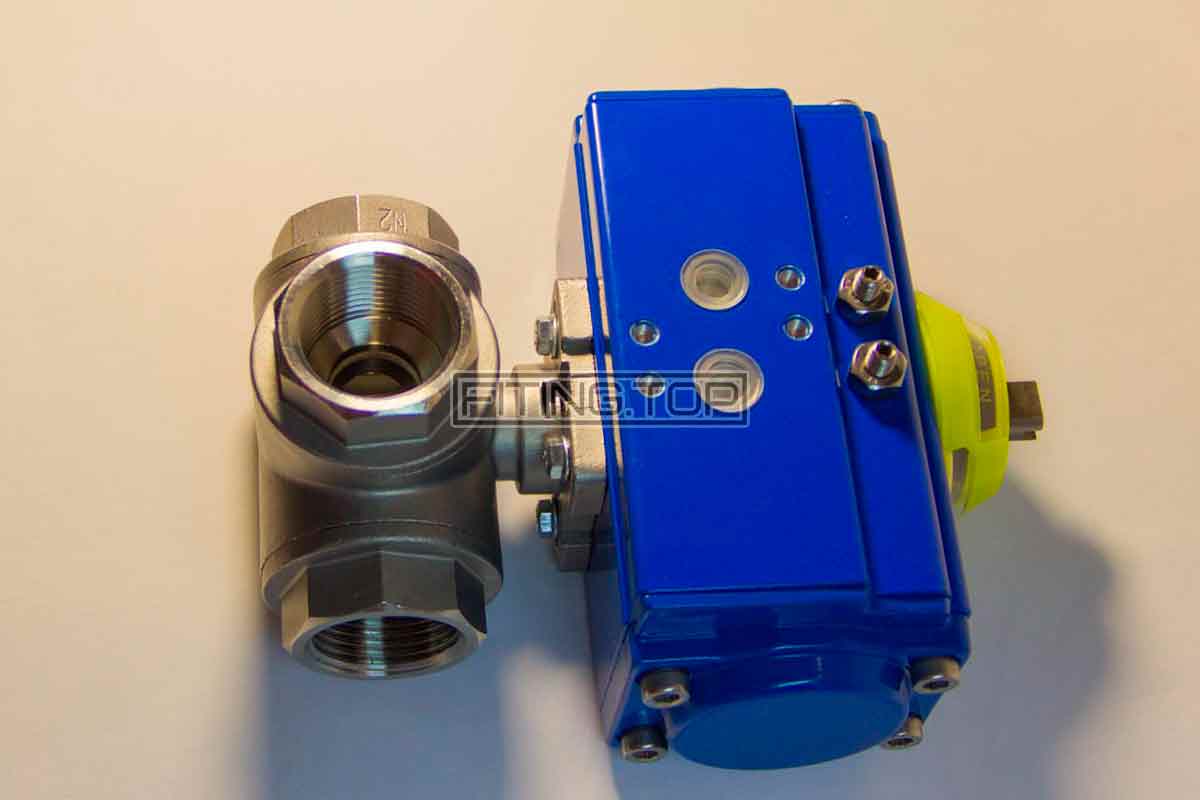

Кран шаровой трехходовой GENEBRE 2040 / 2041 с пневмоприводом GENEBRE 5800: фото

купить Кран шаровой трехходовой GENEBRE 2040 / 2041 с пневмоприводом GENEBRE 5800

купить Кран шаровой трехходовой GENEBRE 2040 / 2041 с пневмоприводом GENEBRE 5800

купить Кран шаровой трехходовой GENEBRE 2040 / 2041 с пневмоприводом GENEBRE 5800

купить Кран шаровой трехходовой GENEBRE 2040 / 2041 с пневмоприводом GENEBRE 5800

купить Кран шаровой трехходовой GENEBRE 2040 / 2041 с пневмоприводом GENEBRE 5800

купить Кран шаровой трехходовой GENEBRE 2040 / 2041 с пневмоприводом GENEBRE 5800
