Муфта молочная нержавеющая AISI 304 DIN 11850

(12 отзывов клиентов)
Доступно:

280 в наличии


Материал: нержавеющая сталь AISI 304/AISI 316
Стандарт: DIN 11850
Уплотнение: NBR/EPDM/силикон

280.00 грн.3,400.00 грн.

Чтобы узнать цену, выберите нужный размер детали

Очистить

Муфта молочная в сборе нержавеющая Dn 50 AISI 304 – самый популярный размер в данной линейке деталей. Муфта соединительная DIN Dn 50 AISI304 выбирается чаще всего, если сравнивать с остальными диаметрами. Это связано с тем, что большинство технологов предпочитают использовать именно данный диаметр трубопроводной системы. Следовательно, весь соединительный фитинг также будет в данном размере – отводы, тройники, заглушки и так далее.

Молочное соединение в сборе DIN 50 имеет наружный размер 52 мм, толщину стенки 1,5 мм. Со всеми размерами подробно вы можете ознакомиться в паспорте данного изделия. Его можно скачать в формате PDF на данной странице в соответствующем разделе.

Стандарт DIN 11851

Пищевые фитинги по стандарту DIN 11851 используются в пищевой, химической и фармацевтической отраслях для соединения деталей и труб из нержавеющей стали (в соответствии с DIN 11851).

Уплотнение должно вставляться точно в посадочное место штуцера резьбового перед соединением. Конический штуцер затем насаживается на резьбовой штуцер. Обе детали фиксируются гайкой шлицевой, проходящей через конический корпус штуцера и накручиваемой на резьбу резьбового штуцера. Самоподжимное уплотнение с фланцем обеспечивает легкость сборки и предотвращает любые смещения посредством вакуума или давления. Резьбовые пищевые фитинги, выполненные согласно DIN 11851, имеют закругленную резьбу в соответствии с DIN 405/1. Такой профиль резьбы позволяет осуществлять легкое соединение фитингов стандарта DIN 11851 от руки или с помощью ключа. Чаще всего применяется для пищевой промышленности, производства напитков, фармацевтической и химической отраслей

Отличие между стандартом DIN 11851 и SMS 1145

DIN 11851 SMS
Штуцер конический Конический торец Плоский торец
Штуцер резьбовой Утопленное уплотнение Выступающее уплотнение
Уплотнение U-образное уплотнение Уплотнение квадратного сечения
Наружная и внутренняя резьба Закругленная резьба соответствует требованиям DIN 405/1 Закругленная резьба соответствует требованиям DIN 405/1
Макс. рабочее давление 40 бар / 580 psi 6 бар / 87 psi

Стандарт DIN 11851                                   Стандарт SMS
2012 купить резьбовое соединение из нержавеющей стали AISI 304 DIN 11851 киев цена

Рабочее давление муфты молочной (резьбового соединения)

Dn       БАР      PSI
15        40         580
20        40        580
25        40        580
32        40        580
40        40        580
50        25        362
65        25        362
80        25        362
100      25        362

Особенности резьбы в резьбовом соединении

Взаимозаменяемость пищевых фитингов типа DIN 11851 и SMS 1145 не предусмотрена. Несмотря на то, что резьба обоих типов соответствует DIN 405/1, точные размеры отличаются, что исключает их взаимозаменяемость.

2012 купить резьбовое соединение из нержавеющей стали AISI 304 DIN 11851 киев ценаDn     РЕЗЬБА СТАНДАРТА DIN 405/1

15       RD 34 x 1/8”
20       RD 44 x 1/6”
25       RD 52 x 1/6”
32       RD 58 x 1/6”
40       RD 65 x 1/6”
50       RD 78 x 1/6”
65       RD 95 x 1/6”
80       RD 110 x 1/4”
100     RD 130 x 1/4”

Что такое муфта молочная в сборе нержавеющая

Муфта молочная (резьбовое соединение приварное в сборе 2012) – разъемное соединение из нержавеющей стали, которое соединяет два участка трубопроводной системы одного диаметра между собой. Данная деталь очень полезна и необходима, так как довольно часто оборудование, емкости, пищевые танки, транспорт и прочие элементы, комплектуются штуцерами именно от данных муфт. А вы уже в дальнейшем просто докупаете «ответную часть» (она состоит из оставшихся деталей муфты). Например, в шланг можно вставить штуцер шланговый конический и в дальнейшем его подсоединяют-отсоединяют к различным молоковозам. Таким образом экономится много времени и упрощается процесс состыковки различных элементов.

Из чего состоит молочная муфта из нержавеющей стали

Резьбовое соединение приварное комплект 2012 из нержавеющей стали AISI 304 или AISI 316 выполнено по стандарту DIN 11850. Молочная муфта может комплектоваться такими деталями:

  • конический штуцер приварной 2011;
  • резьбовой штуцер приварной 2010;
  • гайка накидная 2003;
  • уплотнение в резьбовое соединение 2004;
  • конический штуцер-заглушка 2030;
  • гайка глухая с цепочкой и прокладкой 2029;
  • шланговая надставка коническая 2052;
  • шланговая надставка резьбовая 2051.

Как правильно выбрать резьбовое соединение 2012 из нержавейки

Есть две ситуации, когда необходимо выбрать данное изделие. В первом случае нужна муфта в сборе, а во втором – лишь «ответная часть». Хоть деталь одна и та же, но способы подбора будут отличаться.

Если вам нужно выбрать муфту в сборе, то легче всего запомнить очень простое правило – весь сварной фитинг приваривается встык друг к другу. Это значит, что вам нужна муфта точно такого же диаметра, как и труба, к которой она будет состыковываться. Если у вас труба 52 мм, то и муфта вам нужна 52 мм со стенкой 1,5 мм.

Если у вас уже есть штуцер и к нему нужна ответная часть, то здесь все намного сложнее. Необходимо внимательно померить два параметра. Первый размер – наружный диаметр приварной части штуцера, а второй – наружный размер свободной часть (если это резьбовой штуцер, то резьбы; если это конический штуцер, то конуса). Дальше с этими размерами нужно обратиться либо к нашему консультанту, либо самостоятельно скачать таблицу с размерами (она находится на данной странице в разделе «Характеристика») и сопоставить все параметры.

В итоге нет ничего сложного, просто необходимо все внимательно и тщательно перемерить.

Где купить нержавеющие муфты молочные DIN 11850

Выбрать и купить муфту молочную из нержавеющей стали по стандарту DIN 11850 AISI 304 вы можете в данном интернет магазине. Все цены указаны с учетом НДС. Поэтому. если вы юридическое лицо, то можете прислать ваши уставные документы вместе с заявкой, и наш консультант выставит счет-фактуру. Если вы частное лицо, то мы можем скинуть вам реквизиты банковской карты или отправить продукцию наложенным платежом (оговаривается в индивидуальном порядке). Отправка продукции осуществляется Новой почтой в день заказа или на следующий день.

Если останутся вопросы, то задавайте их нашим консультантам. С большим удовольствием постараемся сделать все, чтобы процесс покупки был максимально комфортным и удобным.

Как правильно выбрать муфту молочную (резьбовое соединение) DIN 11850: видео

Резьбовое соединение приварное комплект 2012: 3D

Начните тянуть, чтобы вращать изображение.

Резьбовое соединение приварное комплект 2012 из нержавеющей стали AISI 304



Остались вопросы?

Звоните нам! +38 068 47 46 437

Пишите нам! info@fiting.top

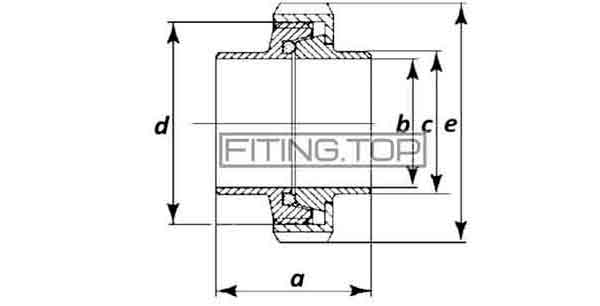

Таблица с размерами: муфта молочная нержавеющая

купить молочную муфту нержавеющую цена

DN a b с d (резьба din 405) e kg
10 39 9 12 28 x 1/8“ 38 0,142
15 39 15 18 34 x 1/8“ 44 0,160
20 43 19 22 44 x 1/6“ 54 0,290
25 52 25 28 52 x 1/6“ 63 0,410
32 58 31 34 58 x 1/6“ 70 0,470
40 60 37 40 65 x 1/6“ 78 0,603
50 64 49 52 78 x 1/6“ 92 0,840
65 73 66 70 95 x 1/6“ 112 1,420
80 83 81 85 110 x 1/ 4“ 127 1,917
100 99 100 104 130 x 1/ 4“ 148 2,332
125 81 125 129 160 x 1/ 4″ 178 3,19
150 88 150 154 190 x 1/ 4″ 210 5,02
