Затвор дисковый нержавеющий сварка-сварка AISI304 DIN 11850

(1 отзыв клиента)
Доступно:

345 в наличии


Материал: нержавеющая сталь AISI304/AISI316
Стандарт: DIN 11850

630.00 грн.8,600.00 грн.

Чтобы узнать цену, выберите нужный размер детали

Очистить

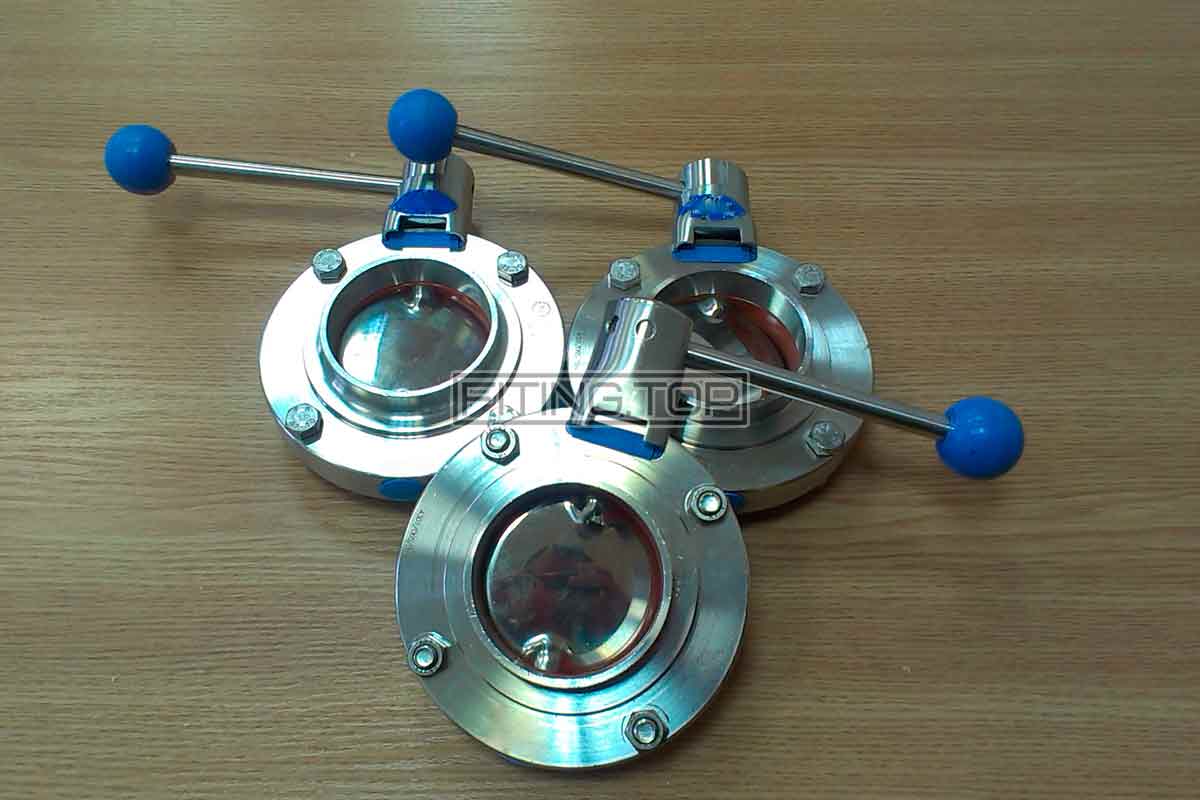

Заслонка шиберная поворотная нержавеющая С-С (приварная) используется довольно часто на предприятиях по изготовлению пищевых продуктов, химических, фармацевтических и прочих заводах. Данный дисковый затвор изготовлен из пищевой нержавеющей стали AISI 304 и подходит для большинства поставленных задач. Уплотнение затвора позволит герметичное закрытие детали в случае необходимости. Перед тем, как купить затвор дисковый нержавеющий, вы сможете выбрать материал уплотнения – силикон или EPDM. В дальнейшем можно будет докупить и заменить данные резинки на другие.

Заслонка шиберная нержавеющая – как выбрать

Если вы собрались купить нержавеющие шиберные заслонки, то нужно будет обратить внимание на несколько нюансов. Чуть ниже обсудим их детально.

Марка стали. В 90% случаев подойдет нержавеющая сталь AISI 304. Она пищевая и используется на заводах по изготовлению молочной продукции, алкогольных и безалкогольных напитков, масла и прочего. Следовательно, если ее используют «пищевики», то ее можно использовать на заводах с простой водой (промывка системы горячей-холодной водой, например), перекачки газа или газообразных смесей, сухих смесей и прочее.

Если же у вас фармацевтический завод или вы используете различные кислоты, то предпочтительней обратить внимание на кислотостойкую нержавеющую сталь AISI 316. Грубо говоря, она выполнит задачу нержавейки AISI 304 плюс выдержит кислоты и щелочи. В любом случае, в данной ситуации советуем обратиться за более детальной консультацией к вашему технологу. На таких предприятиях есть свои тонкости и нюансы, которые мы не сможем предусмотреть (этим должен заниматься ваш технолог).

Присоединение. В данном случае мы рассматриваем деталь с присоединением С-С (сварка-сварка). Но помимо этого есть еще такие варианты, как Р-С (резьба-сварка) и Р-Р (резьба-резьба). В чем их отличие? Марка стали, уплотнение, рукоятка, болты и прочие – все это остается одинаковым. Меняется лишь способ присоединения. В некоторых случаях, клиент точно знает, что будет присоединять-отсоединять данный затвор от основной магистрали. Либо ему нужно будет удлинить систему в дальнейшем, либо просто будет стыковаться другая деталь. А может быть и вовсе нужно будет заглушить данный участок трубопровода заглушкой. Ситуации бывают разные, поэтому желательно заранее просчитать, что именно вы дальше будете делать с данным затвором.

Размер. С одной стороны, здесь все просто, с другой – нужно внимательно посмотреть таблицу с размерами. Все дело в том, что данный затвор изготовлен по стандарту DIN и он имеет четкий наружный размер и толщину стенки. Например, если вам нужен нержавеющий затвор Dn 50, то он будет иметь наружный размер приварочной части 52 мм и толщину стенки 1,5 мм. То есть, если у вас ГОСТ-овская труба, то вы не сможете его приварить к ней (нужен будет переход конический). Напомним, что данную деталь приваривать желательно в стык к трубе, а не вовнутрь или снаружи. Если же у вас не совпадают размеры трубы с размерами затвора, тогда обязательно проконсультируйтесь с вашим сварщиком. Он сможет вам сказать приварит ли данный затвор к трубе иного диаметра или нет.

В идеале нужно выбрать трубу, затвор и прочие детали (отводы, тройники и т.д.) в одном стандарте. И тогда у вас точно все красиво состыкуется и не будет зоны застоя продукта. Как маленький лайфхак, можем посоветовать следующее. Если вы еще не купили трубу и прочие элементы, то лучше отталкиваться от чего-то сложного. Например, в данном случае затвор дисковый сложнее будет подобрать, чем, например, отвод или тройник. Так как отводов существует огромное множество с различными модификациями, то его вообще можно подбирать в самом конце. Поэтому, если у вас на линии будет находится затвор дисковый или кран шаровой, то желательно отталкиваться от их размера (а точнее стандарта изготовления).

Уплотнение. Еще одна не мало важная деталь – это вкладыш в заслонку шиберную. Если с нержавейкой мы разобрались (там скорее всего будет AISI 304), то с уплотнением тоже есть свои нюансы. Например, важен температурный режим – граничные минимальная и максимальная температура. Также важна среда использования. В статье Виды уплотнений: техническая характеристика есть подробная таблица. Можете ознакомиться с ней. Если вкратце, то на пищевом предприятии лучше использовать силикон, а на химическом – ЕПДМ.

Как приварить затвор дисковый нержавеющий

Данная заслонка дисковая из нержавеющей стали AISI 304 состоит из двух фланцев, которые стягиваются между собой болтами и гайками. Чтобы не спалить уплотнительное кольцо, то данные фланцы нужно рассоединить и приварить по-отдельности. Ну а потом уже обратно стянуть болтами не забыв вставить резинку (уплотнение). Ручка затвора крепится сверху уже в самом конце.

Заслонка дисковая поворотная нержавеющая – где купить

Выбрать и купить заслонку шиберную из нержавеющей стали AISI 304 вы можете по низкой цене в данном интернет магазине. Цена на сайте указана уже с учетом НДС. Все необходимые документы для вашего бухгалтера мы вложим вовнутрь посылки. Если вы хотите купить нержавеющий затвор дисковый, как частное лицо, то мы сможем отправить продукцию наложенным платежом или дать номер банковской карты. Посылки отправляем ежедневно Новой почтой во все населенные пункты Украины. За более детальной информацией можете обращаться к нашим специалистам по телефону или электронной почте.

4301 Заслонка шиберная нержавеющая AISI 304 DIN 11850 есть в наличии Dn 25, 32, 40, 50, 65, 80, 100, 125, 150.

Как выбрать и купить нержавеющий затвор дисковый (заслонка шиберная): видео

Заслонка шиберная нержавеющая приварная: 3D

Начните тянуть, чтобы вращать изображение.

Заслонка шиберная нержавеющая приварная купить цена





Остались вопросы?

Звоните нам! +38 068 47 46 437

Пишите нам! info@fiting.top

Таблица с размерами: заслонка шиберная нержавеющая сварка-сварка

купить затвор дисковый нержавеющий AISI 304

Dn H, мм D, мм KxK, мм A, мм D1, мм L, мм Вес, кг
25 79,5 28 8х8 50 78 137,5 1,02
32 83,5 34 8х8 50 86 137,5 1,26
40 85 40 8х8 50 95 137,5 1,29
50 93 52 8х8 52 108 137,5 1,66
65 102 70 8х8 56 125 137,5 2,77
80 114 85 10х10 58 140 185 2,68
100 124 104 10х10 64 160 185 4,12
125 уточняйте уточняйте уточняйте уточняйте уточняйте уточняйте уточняйте
150 уточняйте уточняйте уточняйте уточняйте уточняйте уточняйте уточняйте

скачать бесплатно
