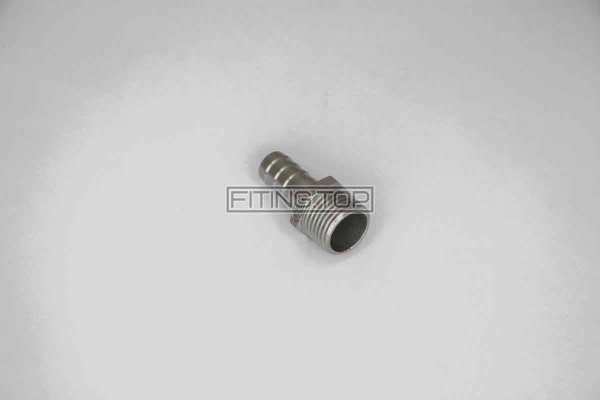

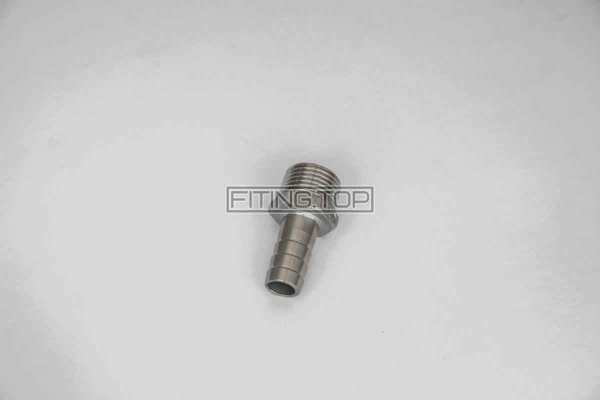

Штуцер шланговый нержавеющий AISI 304 (резьба наружная)

Штуцер шланговый с наружной резьбой – деталь, без которой не обходится практически ни один узел подключения гибкого шланга к трубопроводу или ёмкости из нержавеющей стали. С одной стороны у него резьба, которая вкручивается в кран, тройник, насос или муфту на стенке ёмкости. С другой – коническая насечка, та самая “ёлочка”, на которую натягивается шланг и фиксируется хомутом. Изготавливается из AISI 304 – стандартной пищевой нержавейки с содержанием хрома около 18% и никеля около 8%, которая спокойно работает в контакте с водой, соками, пивом, молоком и большинством технических сред на производстве. Применяется такой штуцер там, где нужно организовать быстрый, но герметичный переход с жёсткой обвязки на гибкий рукав: линии розлива, узлы ЦИП-мойки, подключение насосов при перекачке, точки отбора проб. Деталь простая по конструкции, но именно в её простоте и кроется главный риск – перепутать тип резьбы или не угадать с диаметром шланга.

Сегодня мы рассмотрим только лишь один вариант. Но если именно этот вариант вам не подошел, можете обратиться к нашим специалистам, и они предложат другой.

Особенности штуцеров

Смотрите, тут всё довольно логично, если разобраться один раз. У штуцера две функциональные зоны, и они решают разные задачи. Резьбовая часть – это точка соединения с “жёстким” миром: краном, вентилем, тройником, погружным насосом или бобышкой, приваренной к ёмкости. Вторая часть – конус с рядом кольцевых выступов, рассчитанный не на резьбовое соединение, а на плотную посадку шланга внахлёст, с последующей фиксацией червячным или силовым хомутом, если в этом будет необходимость.

На производстве такой штуцер закрывает целый ряд повседневных задач. Например, розлив: нужно временно подключить гибкий шланг к крану на танке, слить продукт в тару – и такой переходник встаёт в эту цепочку идеально. Или узел ЦИП-мойки, где моющий раствор подаётся через шланги в разные точки системы, а подключение к стационарной обвязке идёт как раз через такие детали. Отбор проб – та же история: соединение временное, его не рассчитывают на постоянную эксплуатацию, но собрать его нужно так, чтобы не подтекало и не слетело при работе.

Важный нюанс, который часто упускают из виду: сама резьба штуцера не участвует в удержании шланга. Она отвечает только за соединение с ответной деталью. А вот шланг держится на конусе за счёт формы ёлочки и хомута – и это две независимые друг от друга задачи. Об этом стоит помнить сразу, потому что дальше это всплывёт ещё не раз.

Наружная резьба, внутренняя резьба или приварной штуцер – как не перепутать при заказе

Вот тут начинается самая частая путаница, и я это вижу регулярно. В каталогах соседствуют несколько похожих на первый взгляд деталей, и перепутать их – значит получить штуцер, который физически не встанет в узел.

Наружная резьба или внутренняя – как отличить

Штуцер с наружной резьбой отличается от штуцера с внутренней резьбой направлением резьбы относительно корпуса. У наружного – резьба снаружи, деталь сама вкручивается в гнездо: в кран, в тройник, в бобышку. У внутреннего – наоборот, резьба внутри, и уже в него вкручивается ответная деталь. Это не взаимозаменяемые детали, и разница видна сразу: если резьбовые витки видны снаружи корпуса – это наружная резьба, если утоплены внутрь – внутренняя.

Резьбовой штуцер или приварной

Отдельно стоит приварной штуцер. У него резьбы нет вообще – он вваривается в стенку ёмкости или трубы напрямую, а с другой стороны точно так же имеет ёлочку под шланг. Если в узле предусмотрено резьбовое соединение – кран, фитинг с резьбовым гнездом, – приварной вариант технически не подойдёт, его придётся варить, а это уже другая работа и другие компетенции на объекте.

С шестигранником или без – на что это влияет

Ещё один момент, который легко упустить при заказе: штуцер шланговый с наружной резьбой AISI 304 встречается в двух исполнениях – с шестигранником под ключ и без него. Шестигранник нужен там, где резьбу приходится довинчивать или откручивать с усилием – гаечным ключом удобно ухватить деталь, не повреждая ёлочку и не проворачивая шланг. Если монтаж ведётся руками, без силовой затяжки, разница не критична, но при заказе стоит уточнить именно это исполнение, чтобы потом не искать под него отдельный ключ или, наоборот, не переплачивать за то, что не понадобится.

Так что первый вопрос при заказе – не размер и не марка стали, а именно тип соединения и исполнение детали: резьба или сварка, наружная резьба или внутренняя, с шестигранником или без. Разобравшись с типом детали, можно переходить к следующему больному месту – размерам. И тут ошибаются не реже.

Как правильно выбрать нержавеющие шланговые надставки

Чтобы выбрать шланговые штуцера из нержавеющей стали, нужно ответить на несколько вопросов. Перечислим часть из них.

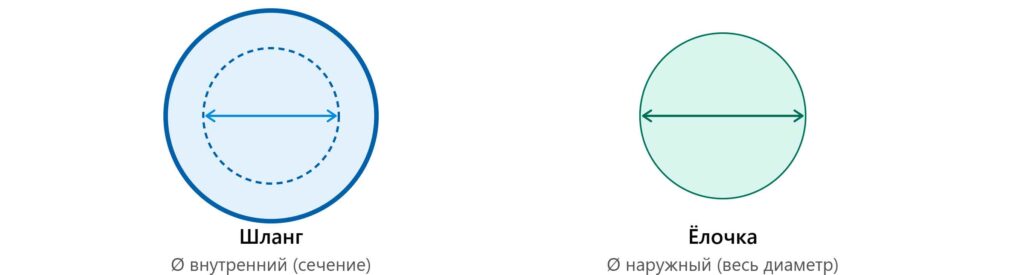

Какой диаметр шланга вы используете? Обратите внимание, что размер шланга нужно замерять по внутреннему сечению. А размер штуцера нужно мерить уже по наружи. Если штуцер будет на 1-2 мм больше, то ничего страшного. Если же штуцер будет меньше диаметра шланга, тогда придется использовать специальные зажимные хомуты.

Как вы будете присоединять штуцер? С одной стороны у вас шланг, а что с другой? Есть масса способом присоединения деталей, поэтому тщательно подумайте, нужно ли вам резьбовое присоединение. Если ответ утвердительно, тогда какая нужна резьба – внутренняя или наружная? Здесь всегда возникают сложности из-за не состыковки резьб. Европейское оборудование, самодельные детали, специфические конструкции и так далее – все это иногда вызывает сложности. Если застряли на этом этапе выбора, советуем не тратить свое время и обратиться к нашим специалистам за консультацией.

Какой диаметр резьбы нужен? У одного диаметра резьбы может быть несколько видов подсоединительной «елочки». Для простоты рассмотрим пример на диаметре 1/2″. Штуцер шланговый 1/2″ с наружной резьбой может иметь елочку с наружным диаметром 10, 12, 13, 14,5, 21 мм. Точно также можно сказать и про другие диаметры – у каждого своя размерная разбежность в пару миллиметров.

Какая марка стали нужна? AISI 304 – это рабочая лошадка пищевой нержавейки. Хром на уровне 18% формирует ту самую пассивную плёнку, которая защищает металл от коррозии, а никель около 8% отвечает за пластичность и стабильность структуры. Для большинства задач – вода, молоко, пиво, соки, стандартные технические жидкости – этой марки более чем достаточно, и переплачивать за что-то более экзотическое смысла нет.

А вот когда среда становится агрессивнее – речь о повышенном содержании хлоридов, кислотных растворах, некоторых фармацевтических процессах или производстве, связанном с морепродуктами и солёными рассолами, – тут уже присматриваются к AISI 316L. Отличие принципиальное: добавляется около 2% молибдена, который заметно повышает стойкость к точечной коррозии именно в хлоридных средах. Для типового пивоваренного или молочного цеха это, как правило, избыточно, но если на производстве регулярно контактируют хлорсодержащие моющие растворы повышенной концентрации, стоит уточнить у поставщика, не будет ли 316L более оправданным выбором именно для этого узла.

Штуцер шланговый AISI 304: технические параметры и оформление заказа

Размерный ряд у этой детали значительно шире, чем кажется на первый взгляд. Резьба встречается от 1/4″ до 3″, а диаметр ёлочки под шланг – от компактных 7-10 мм до 88 мм на крупных типоразмерах. При этом у одного диаметра резьбы может быть сразу несколько вариантов ёлочки – например, для резьбы 1/2″ доступны варианты 10, 12, 13, 14,5 и 21 мм. Точный шаг размерного ряда, длину детали и вес по каждой позиции лучше уточнять по актуальному каталогу – линейка периодически расширяется под новые задачи, а фактические размеры конкретной партии могут немного отличаться от табличных.

По рабочему давлению: ориентировочно такие штуцеры рассчитаны на бытовые и технологические давления в пределах низкого и среднего диапазона, но точные цифры для конкретного типоразмера и толщины стенки нужно обязательно сверять в каталоге перед заказом под ответственный узел – здесь не стоит полагаться на общие цифры, слишком многое зависит от конкретного исполнения детали.

При оформлении заказа удобнее всего сразу указать несколько параметров отдельно: тип и размер резьбы (например, G1/2″ наружная), исполнение – с шестигранником или без, и диаметр под шланг в миллиметрах. Если резьба ответной детали отличается по размеру, сразу уточните, нужна ли футорка или муфта переходная, чтобы не делать повторный заказ.

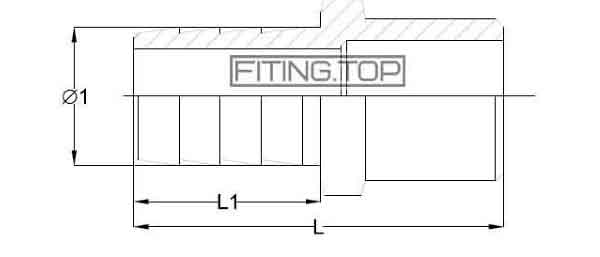

Размеры штуцера шлангового из нержавеющей стали

Где купить штуцер шланговый нержавеющий резьбовой

Выбрать и купить шланговые штуцера из нержавеющей стали по низкой цене вы можете в данном интернет магазине. Все цены на сайте указаны уже с учетом НДС. Продукция отправляется ежедневно Новой почтой во все населенные пункты Украины. Если вам нужно выписать счет на компанию для покупки данной продукции, можете прислать нам вашу заявку с реквизитами компании на электронную почту или на Viber. Если возникнут любые вопросы, то свяжитесь с нашими консультантами любым удобным для вас способом.
