Компенсатор сильфонный фланцевый с нержавеющей вставкой (растяжение “30”)


Тип присоединения: под фланец

1,320.00 грн.6,600.00 грн.

Чтобы узнать цену, выберите нужный размер детали

Очистить

Использование в системах трубопроводов сильфонных вставок позволяет в несколько раз увеличить их надежность, а также снизить расходы на обслуживание. Изделия не нуждаются в особом уходе, а срок их службы исчисляется годами.

Что такое сильфонный компенсатор осевой

Сильфонные компенсаторы изготавливаются из тонколистовой рулонной коррозиестойкой нержавеющей стали. Сильфонные компенсаторы имеют небольшие габариты, не требуют наличия специальных камер и обслуживания в течение достаточно длительного срока эксплуатации. Их можно монтировать в любом месте трубопровода. Срок службы сильфонных компенсаторов соответствует сроку службы трубопровода. Сильфонные компенсаторы обеспечивают эффективную и надежную защиту трубопроводов от динамических и статических нагрузок, возникающих при вибрации, гидроударе и деформациях.

Сильфонный компенсатор (сильфонное компенсационное устройство (СКУ)) – это растяжимый стык для трубопроводных систем, применяемый для компенсации температурного расширения трубопроводов, предотвращения разрушения труб при деформации трубопроводов, выравнивания несоосности в трубопроводных системах, возникших вследствие монтажных работ и других целей.

Сильфонные компенсаторы подразделяются на следующие марки – КЛО, КСО, КМД, КМ, КС, КУ, КО, ОПН, ОПГ, СКУ, СКО, СК, ССК, СКТО, СКУО, КЛОС, 1КСО, 2КСО, КП, КД.

Сильфонные компенсаторы применяются в качестве компенсирующих монтажных элементов для поглощения температурных деформаций трубопроводов, транспортирующих горячие и холодные среды, подвижных вводов в напорных резервуарах и т.д.

Сильфон — гибкая гофрированная многослойная оболочка способная совершать значительные перемещения вдоль своей оси, в поперечном и угловом направлениях. Сильфонный компенсатор состоит из сильфона, присоединительной, защитной и ограничительной арматуры. Особенностью сильфона является способность его при действии незначительных усилий и изгибающего момента растягиваться сжиматься, деформироваться в поперечном направлении и изгибаться со значительными перемещениями – до десятков миллиметров и градусов. При этом сильфон сохраняет герметичность. Кроме того СК, СКУ используются также в качестве низкочастотных неопорных связей в условиях динамических нагрузок.

Компенсаторы изготавливаются из различных видов сталей – Ст3сп5, Ст20, 09Г2С, 08Х18Н10Т, 12Х18Н10Т, а также из титана, молибдена и др.

Области применения компенсаторов:

  • Нефтяная, газовая и химическая промышленность
  • Системы отопления многоэтажных зданий
  • Энергетический комплекс
  • Судостроение и автомобилестроение
  • Автомобилестроение и моторостроение
  • Строительство и эксплуатация тепловых сетей
  • Военно-промышленный и авиакосмический комплекс
  • Атомная промышленность

Преимущества сильфонных компенсаторов:

  • Герметичность
  • Температуростойкость
  • Относительно малая стоимость
  • Долговечность
  • Возможность изготовления по индивидуальному заказу
  • Многогранность использования (осевые, угловые, сдвиговые, вибрационные)
  • Не требует обслуживания

Классификация устройств КСО

Сильфонный компенсатор под сварку, стоимость которого совсем не высока, бывает следующих видов:

  • поворотный или угловой;
  • компенсатор сильфонный осевой;
  • универсальный;
  • сдвиговой.

Кроме того, различают односекционные и двухсекционные устройства. Наибольшее распространение получил компенсатор сильфонный КСО. Этот универсальный прибор можно установить в любом положении, к тому же он может выполнять множество функций. Устройство отличает повышенная надежность и эффективность. Именно поэтому при возведении многоквартирных домов он находит широкое применение.

Компенсаторы сильфонные осевые под сварку могут иметь внешний защитный кожух, диаметр которого в несколько раз превышает размеры самого устройства. Внутри некоторых моделей используется защитный экран, благодаря которому прибор защищен от действия рабочей среды, которая в нем протекает. Такая конструкция позволяет использовать трубопроводы для транспортировки агрессивных веществ.

У нас можно заказать все виды устройств, в том числе компенсатор сильфонный фланцевый. Приборы прошли проверку службы по техническому надзору и могут быть использованы в нефтехимической, пищевой и газовой промышленности.

Особенности монтажа сильфонных компенсаторов фланцевых

Установка сильфонных компенсаторов фланцевых может производиться на прямых участках трубопроводов. Расстояния между опорами системы, ее диаметр, а также свойства материалов, из которых изготовлены трубы, влияют на выбор подходящего вида устройства. Кроме того, важно учесть давление рабочей среды и ее температурный режим.

Сильфонный компенсатор под фланец для тепловых сетей следует устанавливать невдалеке от опоры, если трубопровод проходит по земле. В случае его подземного исполнения сильфонные компенсаторы необходимо расположить приблизительно посредине межопорного промежутка.

В местах возможного поворота или изгиба трубопровода монтируется устройство углового типа. В нем предусматриваются дополнительные тяги, которые защищают трубопровод от большого числа поворотов. Остальные же характеристики аналогичны приборам осевого типа.

Чтобы определить оптимальный вид оборудования, необходимо знать рабочее давление, желаемую компенсационную способность и диаметр трубопроводной системы. Сообщите эти параметры нашим менеджерам, и они помогут подобрать устройство оптимального типа. Мы специализируемся на поставках компенсаторов различного диаметра от 15 до 1 400 мм, которые выдерживают высокое давление и функционируют в температурном диапазоне -260..+850оС. Вы можете предоставить желаемые характеристики приборов и свои чертежи, и мы изготовим по ним изделия в ближайшее время.

Компенсатор сильфонный осевой Ду 50 фланцевый с нержавеющей вставкой: видео

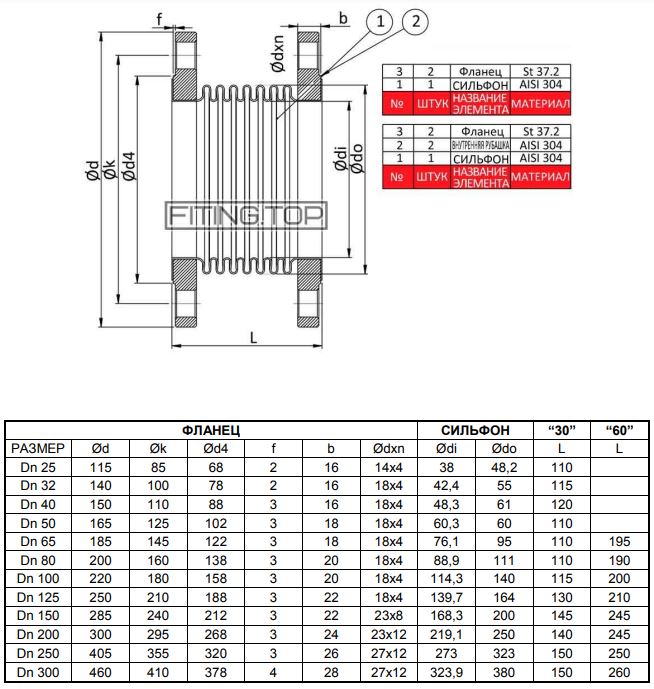

Компенсаторы сильфонные фланцевые: размеры

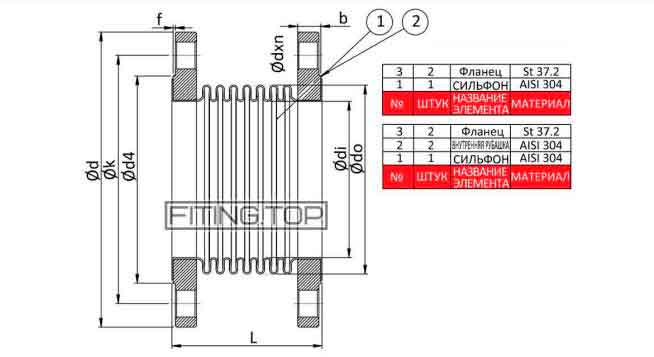

Компенсатор сильфонный фланцевый с нержавеющей вставкой

ФЛАНЕЦ СИЛЬФОН HLS-30 MKS HLS-60 MKS-L
РАЗМЕР Ød Øk Ød4 f Ødxn Ødi Ødo L L
Dn 25 115 85 68 2 16 14х4 48,2 120
Dn 32 140 100 78 2 16 18х4 55 125
Dn 40 150 110 88 3 16 18х4 61 130
Dn 50 165 125 102 3 18 18х4 60 120
Dn 65 185 145 122 3 18 18х4 95 120 205
Dn 80 200 160 138 3 20 18х4 111 120 200
Dn 100 220 180 158 3 20 18х4 140 125 210
Dn 125 250 210 188 3 22 18х4 164 140 220
Dn 150 285 240 212 3 22 23х8 200 155 265
Dn 200 300 295 268 3 24 23х12 250 150 265
Dn 250 405 355 320 3 26 27х12 323 160 260
Dn 300 460 410 378 4 28 27х12 380 170 270
