Затворы дисковые нержавеющие

С затворами также берут: муфту молочную · клампы · фланцы · трубу · краны шаровые

Какие дисковые затворы есть в каталоге

Дисковый затвор (его также называют "заслонка шиберная" или "баттерфляй") перекрывает поток поворотом диска внутри корпуса. Ручка фиксирует диск в положении «открыто», «закрыто» или в промежуточном. Нержавеющие затворы изготовлены из стали AISI 304 по стандарту DIN 11850, корпус состоит из двух половин на четырёх винтах и легко разбирается шестигранником.

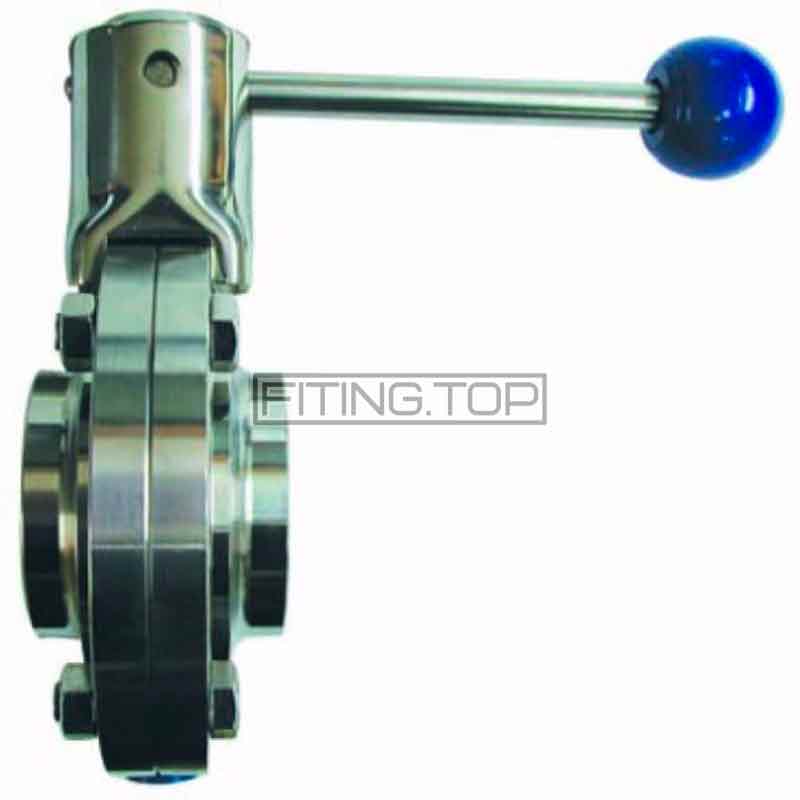

• Сварка-сварка
  Ду 25 – Ду 150. Обе стороны привариваются к трубе, самый распространённый вариант для пищевых линий.

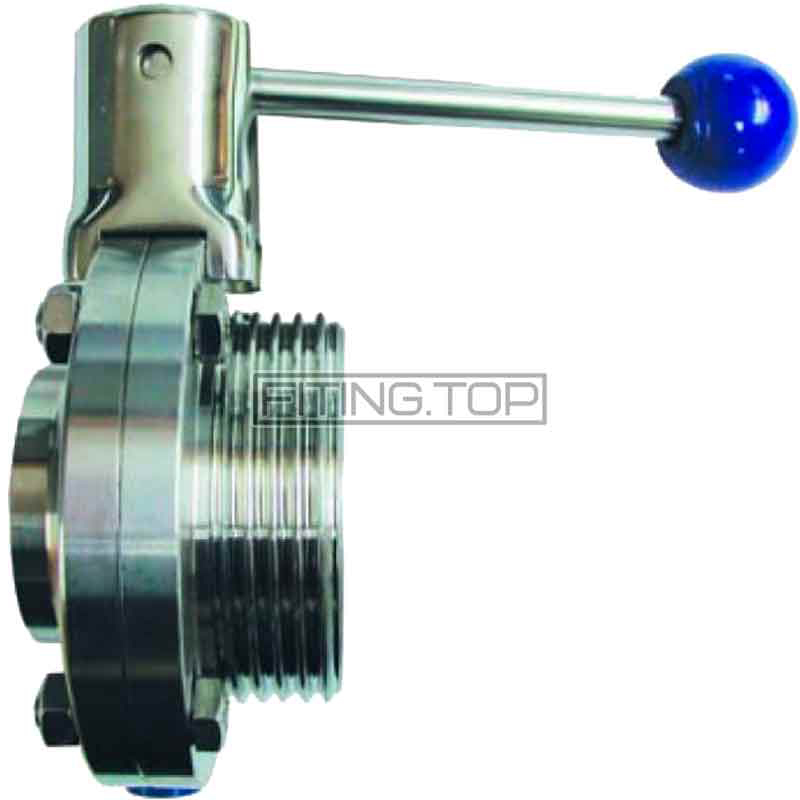

• Резьба-сварка
  Ду 25 – Ду 150. Одна сторона под сварку, другая с наружной резьбой DIN 11851 под гайку молочной муфты.

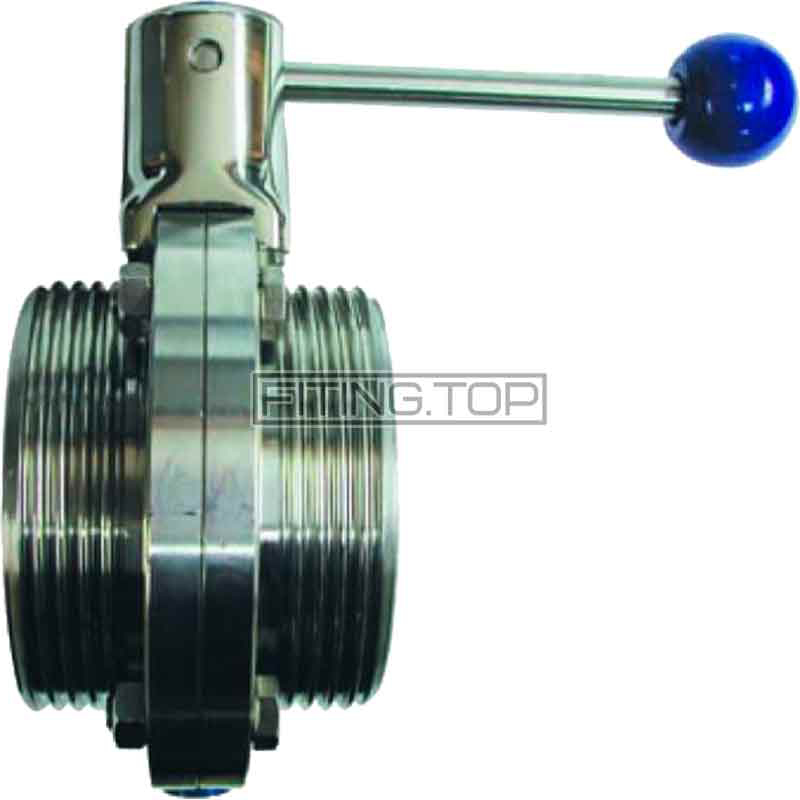

• Резьба-резьба
  Ду 25 – Ду 150. Наружная резьба DIN 11851 с двух сторон: затвор снимается с линии без резки трубы.

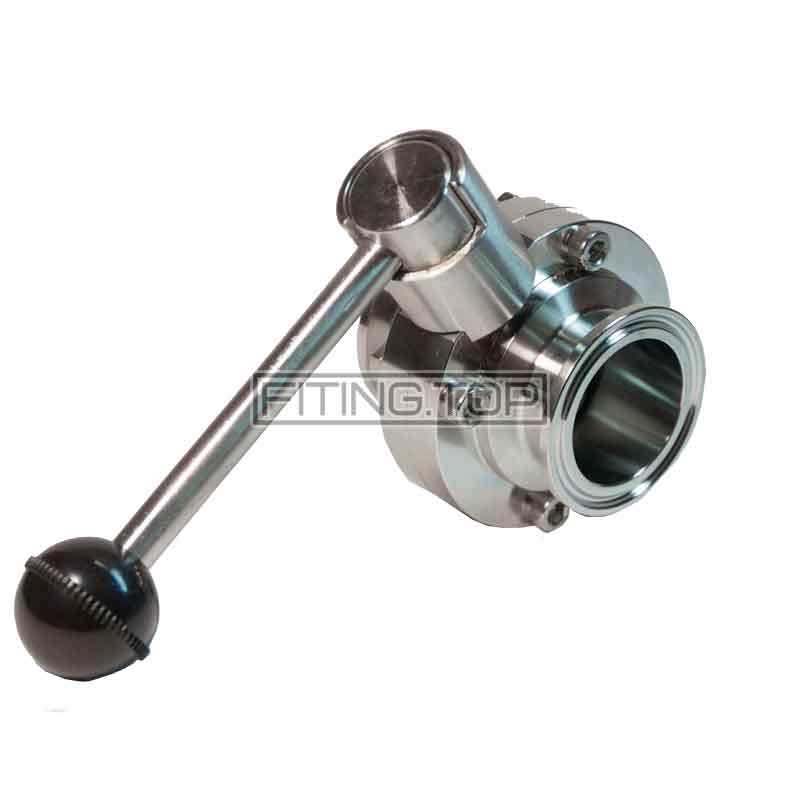

• Кламп-кламп
  Ду 40 – Ду 50. Быстрый монтаж и демонтаж на кламповых соединениях.
• С пневмоприводом Air/Spring
  Ду 25 – Ду 100, уплотнение силикон. Управление сжатым воздухом, при падении давления пружина закрывает затвор.

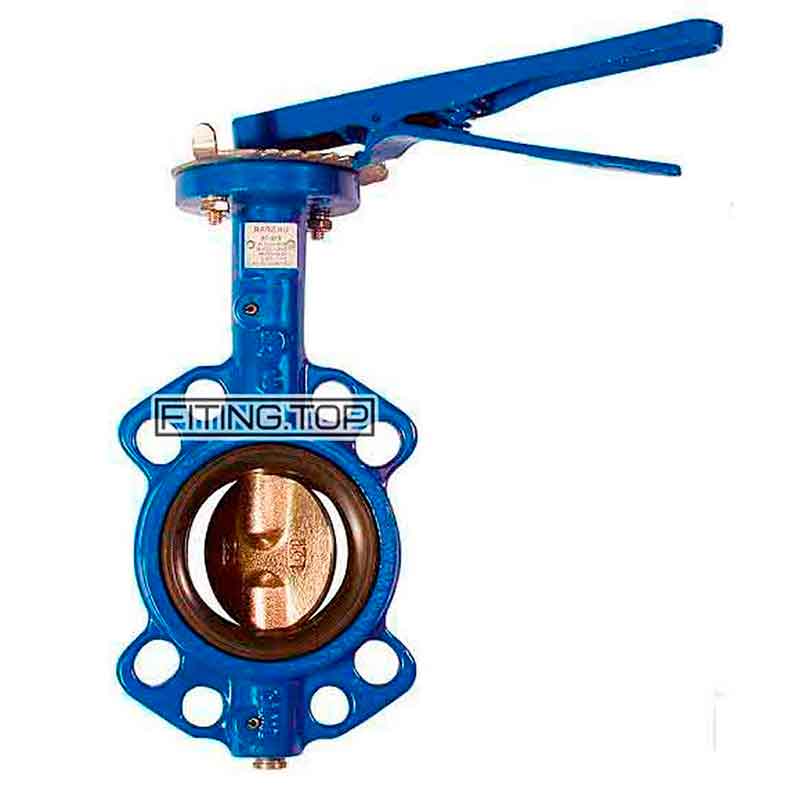

• Чугунный межфланцевый
  Ду 40 – Ду 300. Корпус и диск из серого чугуна, уплотнение EPDM. Для воды и технических сред.

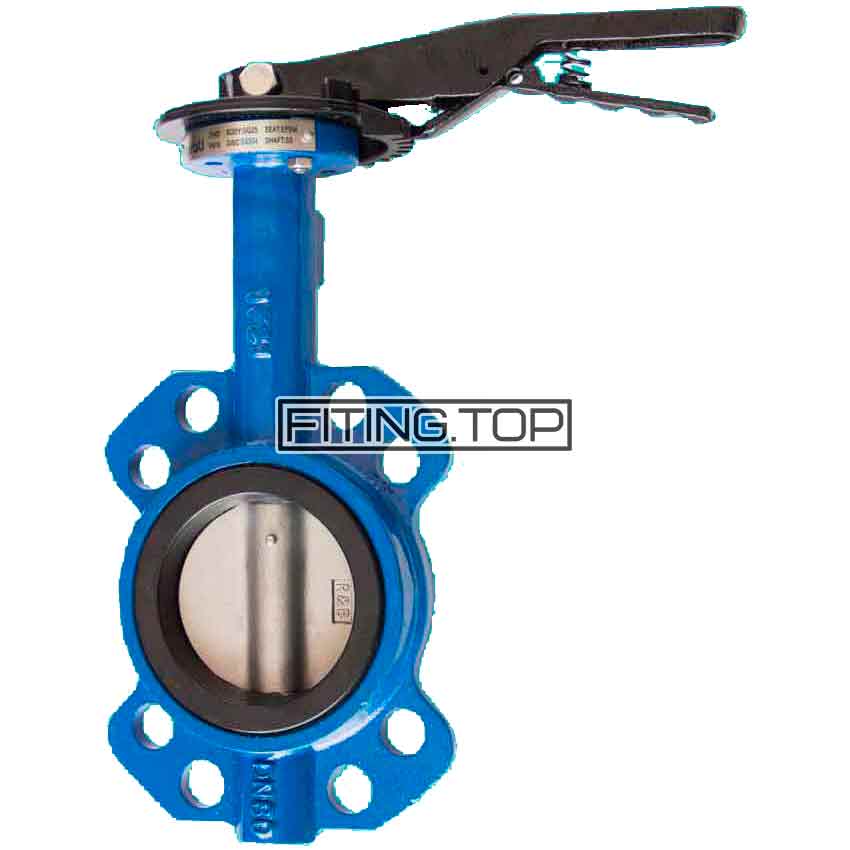

• Чугунный межфланцевый с нержавеющим диском
  Ду 50 – Ду 300. Корпус из чугуна, диск и шпиндель из нержавеющей стали AISI 304.

Как выбрать дисковый затвор

По типу присоединения

Под сварку затворы ставят на постоянные линии, где важны герметичность и отсутствие зазоров. Резьбовые присоединяются через гайку и штуцер молочной муфты DIN 11851, их легко снять для обслуживания. Кламповые выбирают там, где линию часто разбирают для мойки.

Нержавеющий или чугунный

Нержавеющие затворы по DIN 11850 подходят для пищевых продуктов, напитков, пара и моющих растворов. Чугунные межфланцевые дешевле на больших диаметрах и ставятся между фланцами на линиях воды, отопления и технических жидкостей. Вариант с нержавеющим диском устойчивее к коррозии там, где диск постоянно в контакте со средой.

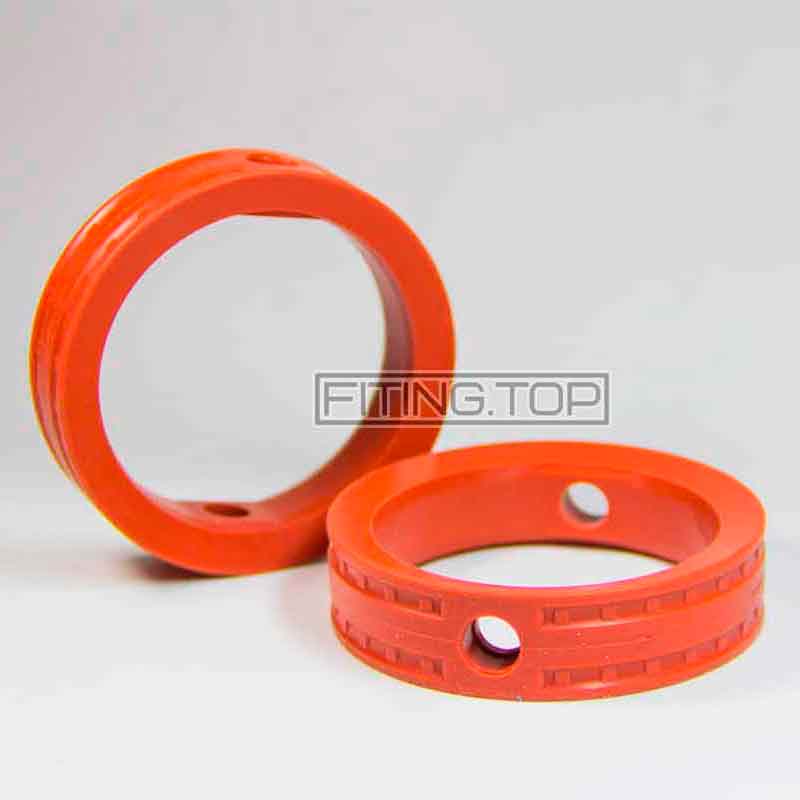

Уплотнение: силикон или EPDM

Силикон нейтрален к продукту и подходит для большинства пищевых сред. EPDM лучше переносит горячую воду, пар и щелочные моющие растворы, но не рекомендуется для жиров и масел. Уплотнение — расходная деталь, его меняют без замены затвора.

Ручной или с пневмоприводом

Ручной затвор подходит для большинства задач. Пневмопривод нужен, когда потоком управляет автоматика: он быстрее электропривода, а возвратная пружина закрывает затвор при пропадании воздуха.

Комплектующие к затворам

В наличии уплотнения из силикона и EPDM Ду 25 – Ду 150, многопозиционные ручки Ду 25 – Ду 100 и пневмоприводы AWH для затворов Ду 25 – Ду 100. Ручки и уплотнения для затворов разных производителей отличаются размерами, поэтому при заказе укажите производителя затвора или размеры посадочного места.

Доставка и оплата

Склад находится в Киеве. Отправляем Новой почтой по всей Украине в день заказа или на следующий день. Если не уверены, какой затвор или уплотнение подойдёт, позвоните: 068 47 46 437, подберём по размеру, присоединению и рабочей среде.

Частые вопросы

Чем дисковый затвор отличается от шарового крана?

Затвор легче и дешевле на больших диаметрах, его проще разобрать и почистить. Шаровой кран полностью освобождает проход в открытом положении, а у затвора диск всегда остаётся в потоке. На пищевых линиях от Ду 25 и выше чаще ставят дисковые затворы.

Какая резьба на резьбовых затворах?

Наружная резьба по DIN 11851, как у молочной муфты. Затвор присоединяется гайкой шлицевой к штуцеру коническому того же стандарта. Трубная резьба G к ней не подходит.

Можно ли соединить кламп-затвор с клампом другого диаметра?

Клампы Ду 25 и Ду 40 имеют одинаковый наружный диаметр юбки 50,5 мм и физически соединяются. Но внутри на стыке образуется зона застоя, где скапливается продукт, поэтому на пищевых линиях так делать не рекомендуем.

Подойдёт ли ваше уплотнение к моему затвору?

Уплотнения выпускаются в двух размерных рядах (таблица №1 и таблицы №2, №3 в карточке товара) под затворы разных производителей. Сверьте размеры своего уплотнения с таблицами или пришлите фото, и мы подберём.
