Штуцер шланговый нержавеющий резьбовой

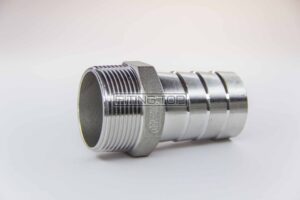

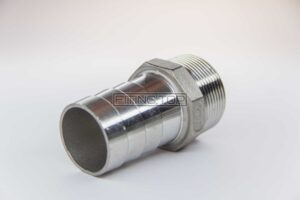

Штуцер шланговый нержавеющий – деталь резьбового фитинга, которая соединяет некоторое оборудования со шлангом. Состоит из наружной резьбы с одной стороны и присоединения ёлочки (под шланг) с другой, а между ними расположена шестигранная гайка. Данное изделие чаще всего используется для соединения клапана обратного и шланга, крана и шланга и т.д. Изготавливается по международному стандарту ISO и рассчитана на давление до 2 Мпа (20 бар). А рекомендуемый температурный режим от – 20 °С до +220°С.

Материал изготовления штуцера елочки

Данный штуцер шланговый может быть выполнен из нержавеющей стали AISI 304 — пищевая аустенитная сталь, с низким содержанием углерода, главным образом востребована в пищевой промышленности и в средах с окислительным характером. Может быть использована при низких концентрациях сильных кислот (азотная, хлорная, соляная, серная) и при низких температурах, а также при средних температурах слабых кислот (яблочная, уксусная, лимонная, молочная). В Украине аналогом является сталь марки 08Х18Н10.

Или из нержавеющей стали марки AISI 316 — это улучшенная версия нержавейки AISI 304, она идёт с добавлением молибдена и имеет большее количество никеля в своём составе, что придаёт ей дополнительную коррозийную стойкость в окислительных средах. Например, кипящая 20%-ая фосфорная кислота, серная кислота при определенной концентрации и температуре, сернистый газ, горячие органические кислоты. Чаще всего используется в медицине и фармацевтических предприятиях. Сталь AISI 316 при высокой температуре имеет лучшее физические и механические свойства чем AISI 304.

Модельный ряд шланговых ниппелей

В первую очередь, штуцеры различаются по размерам. Диаметр детали может иметь различные показатели: DN 15, DN 20, DN 25, DN 32, DN 40, DN 50, DN 80, DN 100 и прочие. Размер подбирается в соответствии с диаметром шланга.

Основные виды штуцеров под шланг:

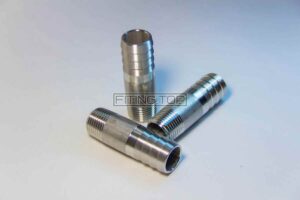

  • С наружной резьбой (НР)— Изделие состоит из элемента с наружной резьбой с одной стороны и шлангового штуцера (елочки) с другой стороны. Для удобства монтажа между двумя этими элементами нахо­дится шестигранник. У одинаковых диаметров штуцера, шланговая надставка (елочка) отли­чается по диаметру (для удобства подбора к диаметру шланга либо рукава).
  • С внутренней резьбой (ВР) – так же состоит из внутренней цилиндрической резьбы и места под шланг ввиде ёлочки а между ними шестигранник под ключ.
  • Под сварку (СВ)— резьбовой фитинг цилиндрической формы, с елочкой для шланга и приварным патрубком по концам. У данного нержавеющего штуцера одинаковый наруж­ный диаметр патрубка под сварку и елочки, монтажного шестигранника между ними нет. Приварная елочка под шланг изготавливается из нержавеющих труб стандарта Din17457, ГОСТ 9941-81 и предназначается для крепления шлангов и рукавов к оборудованию и трубам методом сварки. Данный штуцер широко используется в системах высокого давления, где для усиления соединения патрубок приваривается, а шланговое соединение фиксируется усиленным хомутом.
  • Двойной («елочка-елочка»)— резьбовой фитинг цилиндрической формы, с елочкой под шланг по обоим концам. Отличительная особенность данного шлангового соединения в одинаковом наружном диаметре обоих елочек, а также в отсутствии шестигранника между ними нет. Штуцер соединительный для шлангов изготавливается из труб стандарта Din17457, ГОСТ 9941-81 и предназначается для крепления шлангов одинакового наружного диаметра между собой.

Характеристика

Ключевые технические характеристики детали:

  • Самые распространённые материалы изготовления: нержавеющая сталь AISI 304 или AISI 316. Они устойчивы к разнообразным воздействиям и отличаются долговечностью в эксплуатации.
  • Соединители для шлангов могут иметь диаметр, колеблющийся в диапазоне 10–100 миллиметров.
  • Наличие внутренней и внешней резьбы.
  • По типам различают Т-, Y-, Ш-образные элементы.
  • Оборудование может использоваться при температурных показателях от -20 до +140 градусов по Цельсию.
  • Рабочее давление – до 20 Бар.

На сегодняшний день такие детали крепления производятся на станках современного образца, имеющих числовое программное управления. Это позволяет сохранять высокое качество продукции и обеспечивать надежность монтажа на любом уровне.

Штуцеры крепятся к системе трубопровода или насосам при помощи резьбового соединения, представляющего собой молочную муфту. Чтобы зафиксировать шланг на надставке лучше использовать быстросъемные хомуты для шлангов.

Крепление шланга с использованием проволоки может привести к его быстрому износу из-за небольшой ширины, которая оказывает высокое давление на деталь. Она просто перерезает поверхность.

Любые виды стальных штуцеров и других резьбовых и приварных фитингов можно приобрести в нашей компании по выгодным ценам. В каталоге на сайте представлено множество элементов для монтажа различного размера и назначения. Все товары имеют высокое качество исполнения, надежность и гарантию от производителя.
