Что такое кламп соединение нержавеющее?

Быстросъемное соединение CLAMP – соединительный элемент трубопроводной системы, который позволяет быстро и удобно соединять между собой два участка одинакового диаметра между собой. При чем, это не обязательно должны быть именно трубы. Таким соединением вы можете соединить между собой пищевой шланг, насос, специальное оборудование или любой другой элемент. Кламповое соединение нержавеющее может быть выполнено из кислотостойкой нержавейки AISI 316 или пищевой нержавейки AISI 304.

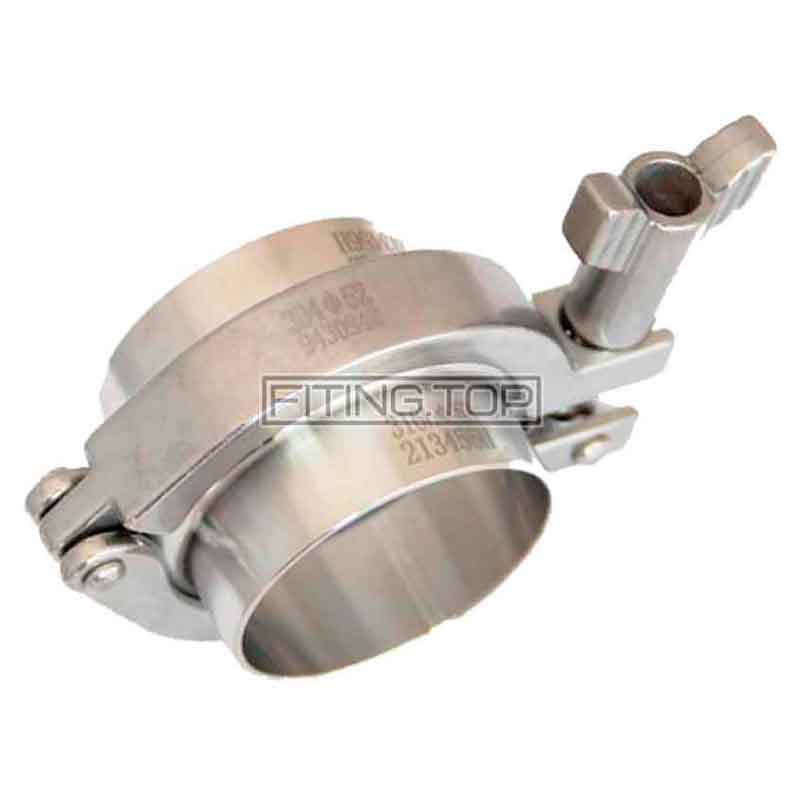

В собранном виде кламповое соединение состоит из трех частей:

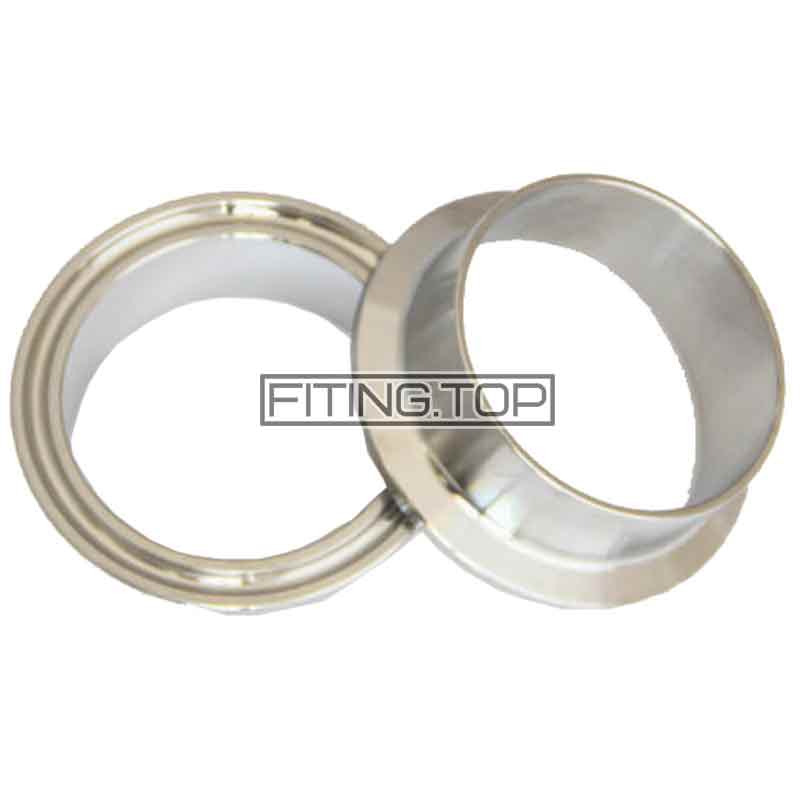

Два одинаковых штуцера под сварку — могут быть изготовлены как с пищевой стали AISI 304 так и с фармацевтической AISI 316, поскольку именно это часть соединения соприкасается с рабочей средой продукта.

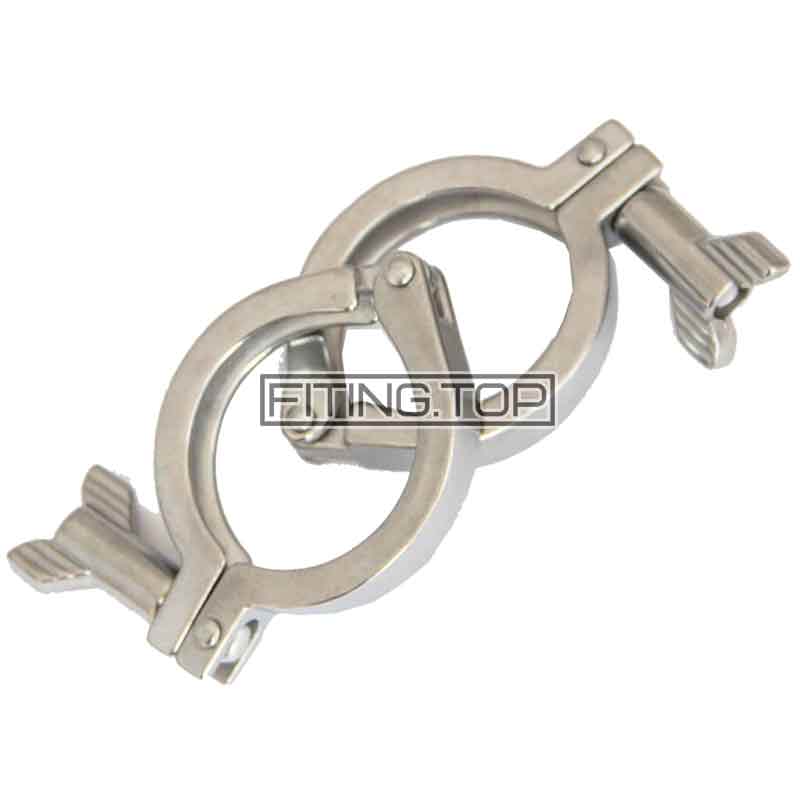

Хомут обжимной кламповый — эта деталь представляет собой две скобы из 304 марки стали, которые обжимают два штуцера с уплотнением между ними и фиксируются зажимным винтом.

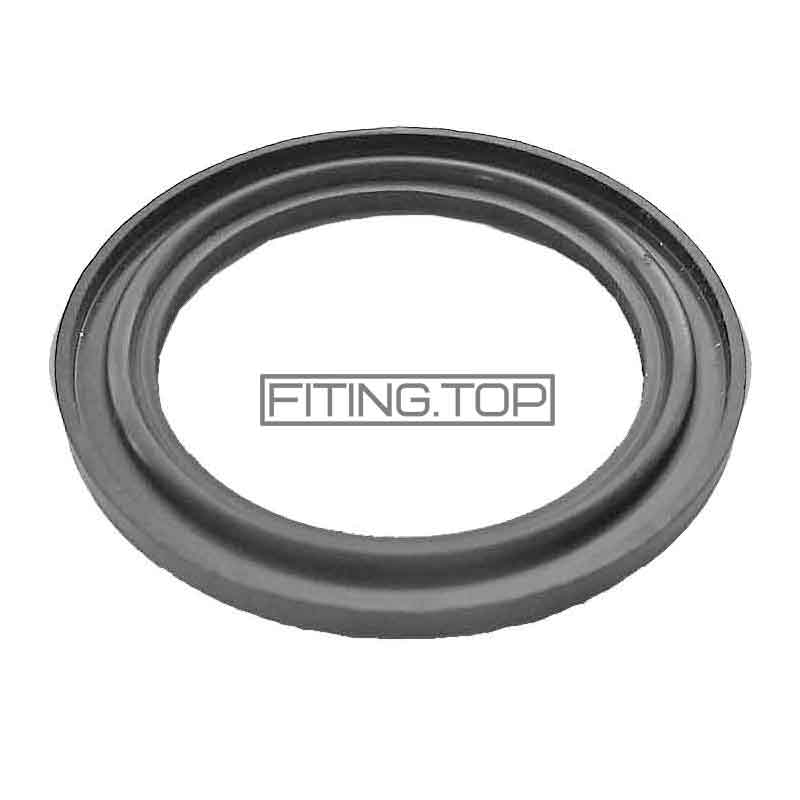

Уплотнение — (EPDM, SILICON, VITON, PTFE, NBR) чаще всего используется уплотнение из пищевой резины (EPDM) или силикона (SILICON), они отлично справляются с поставленными задачами, но иногда требуется замена на уплотнение VITON, из-за повышенной температуры или агрессивной среды.

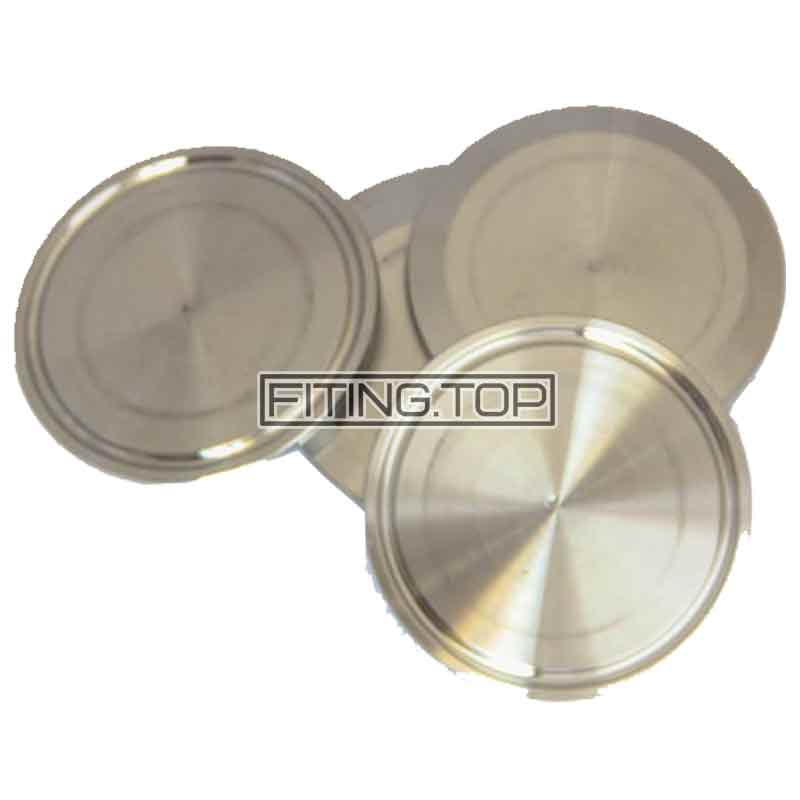

Заглушка — используется вместо одного штуцера для перекрытия потока рабочей среды в трубопроводной системе.

Условный диаметр или условный проход DN (Ду) равен примерному диаметру просвета трубопроводного элемента.

Где купить кламповое соединение из нержавейки?

Купить нержавеющее кламп соединение в сборе под сварку можно в данном интернет магазине. Цена на кламповое соединение указана в гривнах с учетом НДС. Мы являемся юридической компанией, и каждая отгрузка будет сопровождаться всеми необходимыми документами для вашей бухгалтерии.

Размеры кламп соединения

Для вашего удобства мы разместили для каждого изделия свою таблицу с размерами. Скачать файл в формате PDF можно совершенно бесплатно на любой из соответствующих страниц про клампы на данном сайте. Если же вы не хотите разбираться в этой занудной технической информации, то советуем обратиться к нашим специалистам за дополнительной консультацией. Во-первых, они подберут необходимый размер изделия. Во-вторых, выберут подходящую марку стали. В-третьих, определятся с уплотнительным материалом детали (во многих случаях это очень важный нюанс).

Поэтому, размеры на clamp соединение нужно смотреть для каждой детали отдельно, так как вариаций этих деталей огромное множество – стандарт DIN, SMS, ISO (плюс разновидности в каждом из этих стандартов).

Купить нержавеющий штуцер для клампа

Цена на кламповые штуцера из нержавеющей стали в нашей компании значительно ниже, чем у конкурентов. Широкий ассортимент продукции вас приятно удивит. Вы сможете купить штуцер для кламп соединения из нержавеющей стали AISI304/AISI316 по низкой стоимости. Мы отправим продукцию в любой город Украины транспортными компаниями на ваш выбор. Свяжитесь с нами по телефону или электронной почте, и мы поможем вам выбрать и купить нержавеющие кламповые штуцера. Купить быстросъемные кламп соединения AISI 316 можно в данном интернет магазине в Украине. Цена на кламп соединение из нержавейки в сборе указана в гривнах с учетом НДС.

Какие есть стандарты изготовления кламп соединений

CLAMP соединения стандарта DIN производятся по немецкому метрическому стандарту DIN 11850, все измерения совершаются в миллиметрах. Самый распространенный стандарт в Украине для трубной и запорной арматуры.

Кламп SMS OD — сделан по шведскому стандарту SMS, все измерения в дюймах, что неудобно для измерения метрическим штангенциркулем. Очень распространенный стандарт в Европе для пищевой промышленности. Трубопроводная арматура по стандарту SMS более экономичней, по сравнению с DIN, за счёт использования меньшего количества металла, что сказывается на толщине стенки, габаритных размерах и разницы в диаметре проходного отверстия. Но в связи с тем, что в Украине не особо распространён такой стандарт, то и выходит, что изделия имеют большую цену чем в стандарте DIN.

Клампы ISO стандарта – встречаются крайне редко и купить нержавеющие клампы по стандарту ISO будет сложно, но возможно. Мы сможем привезти под заказ любое количество любого диаметра кламповые соединения в кратчайшие сроки. Более подробную информацию вы сможете уточнить у наших консультантов.

Уплотнение для кламп соединений

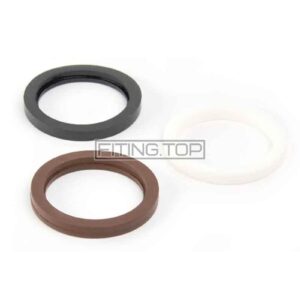

Выделяют следующие виды прокладок для клампов:

SILICONE (Силиконовый каучук). Цвет основной — красный, белый, прозрачный и др. цвета (зависит от производителя). Выдерживает от -55°C до +110°C и непродолжительную обработку паром для стерильности. Благодаря стойкости к спиртам, получил широкое применение в производстве алкоголя, напитков и пищевой продукции. Сохраняет эластичность при минусовых температурах. Ограничения (набухание и потеря свойств): кислоты и щелочи сильной концентрации, эфиры, пропан, бутан, бензин, минеральное масло. Неустойчив к средам, содержащим абразивные вещества.
EPDM (Этилен-пропиленовый каучук или пищевая резина). Цвет основной — черный. Распространен в пищевой отрасли. Выдерживает от -40°C до +140°C и допускает длительную обработку паром для стерилизации +130°C. Предназначен для работы с морской водой, щелочами, разбавленными органическими и неорганическими кислотами. Ограничения: почти отсутствует стойкость к минеральным и растительным маслам, жирам! Разрушается под воздействием сухого воздуха, бензина, бутана, пропана.
VITON (Фторкаучук или термостойкая резина). Цвет основной — серый, зеленый. Самый стойкий вид каучука. Применяется при работе в агрессивных средах под воздействием высоких температур. Выдерживает продолжительную работу от -20°C до +200°C и кратковременную обработку паром для стерилизации +130°C. В отличие от уплотнения EPDM, уплотнение VITON имеет высокую стойкость к минеральным и растительным маслам, животным жирам, к различным видам топлива. Минимальное набухание в большинстве рабочих сред. Устойчив к старению. Имеет минимальную потерю веса при работе в глубоком вакууме, поэтому получил широкое применение в фармацевтической отрасли. Уплотнение VITON негорюче. Высокая стойкость к кислороду и озону при высокой температуре позволяет использовать VITON в охладителях молока.
PTFE (Фторопласт). Цвет основной — белый. Выдерживает от -200°C до +260°C. Пригоден для контакта с пищевой продукцией благодаря антиадгезии (неклейкости). Стойкость к эффективной стерилизации и отсутствие передачи частиц из уплотнения в рабочую среду позволяет широко использовать PTFE в фармацевтике, производстве спиртов. Благодаря химической инертности, применяется в контакте с концентрированными кислотами и щелочами. Предназначен для работы во всех средах кроме соединений на основе фтора под высоким давлением и температурой. Обладает высокой механической прочностью. PTFE самый стойкий во всех отношениях тип уплотнения, и проигрывает всем видам каучука в одном — эластичности и, как следствие, герметичности при низких температурах.

Сфера использование кламповых соединений

Кламповое соединение из нержавеющей стали AISI 304, чаще всего используется в пищевой промышленности, химической, при производстве спиртных алкогольных и безалкогольных напитков, благодаря долговечности материала. Содержит в себе от 18% до 19% хрома в своём составе и никеля 8 — 10%. Это пищевая аустенитная нержавеющая сталь, с низким содержанием углерода, главным образом востребована в пищевой промышленности и в средах с окислительным характером. Может быть использована при низких концентрациях сильных кислот (азотная, хлорная, соляная, серная) и при низких температурах, а также при средних температурах слабых кислот (яблочная, уксусная, лимонная, молочная). В Украине аналогом является сталь марки 08Х18Н10.

Так же он может быть выполнен из нержавеющей стали AISI 316, это улучшенная версия пищевой стали в состав которой добавлено 2.5% молибдена и имеет повышенное количество никеля до 14%, что придаёт ей дополнительную коррозийную стойкость в окислительных средах. Например, кипящая 20%-ая фосфорная кислота, серная кислота при определенной концентрации и температуре, сернистый газ, горячие органические кислоты. Чаще всего используется в медицине и фармацевтических предприятиях. Сталь AISI 316 при высокой температуре имеет лучшее физические и механические свойства чем AISI 304.

Преимущества клампов перед другими быстросъемными соединениями

Необходимо отметить растущую популярность соединения кламп, относительно резьбового соединение «муфты молочной» и фланцами, этому способствует несколько значимых факторов:

Кламповое соединение имеет высокую унификацию по сравнению с муфтой, — штуцеры одинаковые, одним хомутом можно зажимать штуцеры двух или трех размеров, одним хомутом можно зажимать штуцеры стандарта DIN и штуцеры стандарта SMS, одно уплотнение подходит не несколько размеров, одну кламповую заглушку можно использовать на несколько размеров штуцера. Все это значительно упрощает работу отдела снабжения предприятия, отдела экслуатирующего трубопровод и оборудование с соединением типа кламп, а также служб осуществляющих монтаж этих соединений.
Кламповое соединение имеет меньшую стоимость, по сравнению с муфтовым и фланцевым соединениями из-за меньшего веса собранного соединения. На крупном производстве использование такого соединения позволяет экомить значительные средства.
Соединение кламп не требует специальных ключей при сборке, в отличии от муфтового и фланцевого, и в разы превосходит два этих типа соединения по скорости сборки и разборки.
Кламповое соединение внутри практически не имеет выступающих частей (по сравнению с муфтами), очень гладкое, что способствует высокой гигиене продукта. За это качество, кламп повсеместно исользуется в фармацевтике.

Основными ограничениями использования соединения типа кламп: давление в трубопроводе не должно превышать 10 бар, соединяемые элементы трубопровода должны быть точно отцентрованы относительно друг друга (молочная муфта легко центруется накидной гайкой), кламповое соединение хуже противостоит механическим воздействиям по сравнению с муфтовым, и тем более фланцевым соединением.
