Заглушка нержавеющая AISI 304 приварная эллиптическая DIN/ГОСТ

(11 отзывов клиентов)
Доступно:

1098 в наличии


Материал: нержавеющая сталь AISI304
Стандарт: DIN 11850, SMS, ГОСТ 17375 2001

1.00 грн.2,590.00 грн.

Чтобы узнать цену, выберите нужный размер детали

Очистить

Заглушка нержавеющая эллиптическая приварная выполнена по стандарту DIN 11850 из стали AISI 304. Данная деталь используется на производстве не так часто, как, например, отводы или переходы. Чтобы заглушить определенный участок трубы, нужно четко понимать, что в ближайшее время его никто использовать не будет. А если в какой-то момент вы передумаете, то единственным выходом будет – это срезать данную деталь и приваривать уже что-то новое. В любом случае, необходимо сто раз перепроверить и все тщательно обдумать.

В данном случае представлена заглушка нержавеющая эллиптическая 52 мм с толщиной стенки 1,5 мм. Напомним, что в данном стандарте (имеется в виду стандарт DIN) детали имеют тонкостенные стенки. Если вам нужны толстостенные заглушки, то советуем присмотреться к стандарту ГОСТ 17379-2001. Там точно вы сможете найти различные вариации толщин стенок.

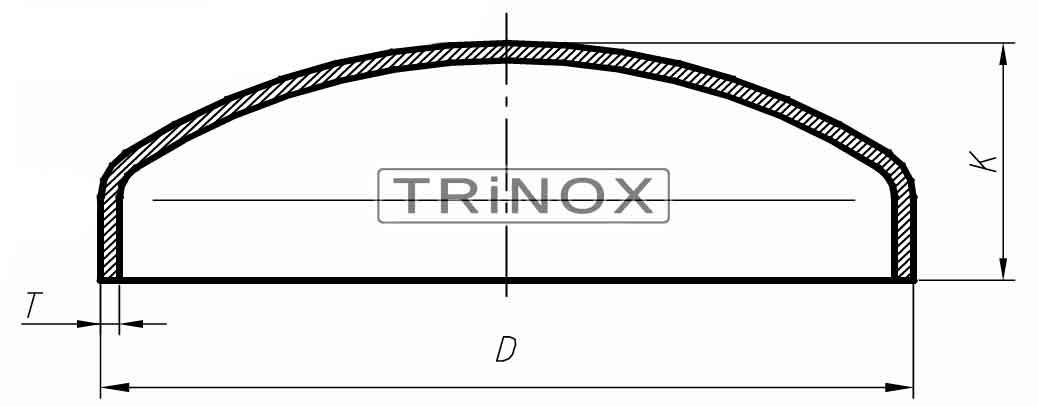

Размеры заглушек из нержавеющей стали

В разделе «Характеристика» на данной странице указан таблица с размерным рядом. Там указана высота изделия, наружный диаметр заглушки и ее толщина. Мы стараемся хранить в достаточном количестве размеры от 28 мм и до 254 мм. Все остальные детали везутся под заказ с Италии под конкретный заказ конкретного клиента.

Хотим обратить ваше внимание, что данные заглушки привариваются встык к трубе. П это значит, что если у вас труб 52*1,5 мм, то и заглушку тоже нужно брать точно такую же. Если же вы не нашли в ассортименте нужного диаметра на сайте, то просим вас сообщить об этом нашим консультантам. К сожалению, у нас нет возможности выставить на сайте все диаметры изделий, так как часть из них закупается не на регулярной основе.

Где купить нержавеющую заглушку под сварку в Украине

Купить заглушку эллиптическую нержавеющую в интернет магазине довольно легко. Вы выбираете необходимый размер детали. Далее выбираете необходимое количество и потом нажимаете «В корзину». Ну а дальше вам система предложит заполнить данные, которые могут понадобиться в случае отправки продукции Новой почтой. Если вы будете забирать сами, то можете так и указать в примечании.
Мы являемся юридической компанией, а значит все счета выставляются с учетом НДС и продукция отгружается со всеми необходимыми сопутствующими документами. Если же вы хотите купить заглушку из нержавеющей стали, как частное лицо, то укажите это нашему консультанту и вам предложат на выбор – оплата на банковскую карту или отправку наложенным платежом.

При необходимости вы всегда можете связаться с нашими консультантами по телефону или электронной почте для уточнения всех деталей.

Заглушка нержавеющая: стандарты изготовления

Заглушка из нержавеющей стали AISI 304 может быть представлена в стандартах DIN 11850 / ГОСТ 17376 – 2001 / SMS. Данная деталь выполнена по немецкому метрическому стандарту DIN 11850 и измеряется в миллиметрах. Один из самых распространённых стандартов в Европе и РФ для трубной и запорной арматуры. Так же может быть выполнен по шведскому стандарту SMS. Визуально ничем не отличается, но все измерения, будут идти в дюймах, что усложняет замеры метрическим штангенциркулем. Этот стандарт, более распространённый в пищевой промышленности в Европе. Трубопроводная арматура по стандарту SMS более экономичней, по сравнению с DIN, за счёт использования меньшего количества металла, что сказывается на толщине стенки, габаритных размерах и разницы в диаметре проходного отверстия. Но в связи с тем, что в Украине не особо распространён такой стандарт, то и выходит, что изделия имеют большую цену чем в стандарте DIN.

Они могут использоваться в большом типе различных трубопроводов, от технических до пищевых, а также на предприятиях, которые принадлежат к нефтегазовой промышленности, производственных процессах создания котлов, сосудов и аппаратов, предназначенных для работы в экстремальных средах и под высоким давлением.Эти заглушки применяются в трубопроводах, которые имеют рабочую температуру в диапазоне -70 до +450С

Специализированные экземпляры для конкретного типа трубопровода способны выдерживать чудовищное давление — до 10 кгс/см, что делает их спектр применения весьма широким, а сами изделия – востребованными в некоторых областях повсеместно. Ни один трубопровод, в котором подразумевается транспортировка веществ под давлением, не может обойтись без такого запорного элемента.
Заглушки крепятся к трубопроводам с помощью сварки, а своё название получили за внешний вид в виде половинки эллипса.

Наружный диаметр такой детали может колебаться, как правило, в диапазоне между 20 и 800 миллиметрами.

Необходимо учитывать ряд важных факторов, от которых зависит качество и эффективность этого элемента:

  1. Рабочая среда и давление. Основополагающие факторы, которые определяют все остальные. От них зависит, насколько эффективно будет происходить в дальнейшем сопротивление агрессивным средам и давлению. Чем более экстремальны условия – тем тщательнее нужно учитывать подобные факторы и строже подходить к процедуре подбора по характеристикам.
  2. Отдельная агрессивность рабочей среды – тут всё достаточно просто. Чем более агрессивна среда, тем прочнее материал. Если среда особая: химические или другие элементы, необходимо учитывать возможные химические реакции и подбирать изделие с соответствующими показателями.

Производство заглушек эллиптических

В процессе производства этой продукции применяются нержавеющие, легированные и углеродистые марки стали 12Х18Н10Т, 15Х5М, 10Г2, 09Г2С, 20, мартеновская сталь МСт3 и т.д. Чтобы данный вид заглушек имели при применении надежность и выполняли свои функции в герметизации трубопроводов, необходимо, чтобы рабочее давление в трубопроводах подлежащих герметизации не было выше 16 МПа при температурном режиме в диапазоне от -70 до +450° градусов по Цельсию. От изготовляемого материала, а также от качества выполнения монтажа будут зависеть показатели и пределы прочности.

Изготавливаются эллиптические заглушки, как правило, газовой вырезкой из листа или горячей штамповкой. Штамповка осуществляется вытяжкой без утончения стенок на гидравлических и фрикционных прессах в одноручьёвых штампах в горячем и холодном состоянии. Производство таких изделий регламентируется ГОСТ 17379-2001. Изготавливаемые в соответствии с этим Государственным Стандартом стальные эллиптические заглушки являются бесшовными.

Одной из отличительных особенностей заглушек штампованных является их дешевизна. Обусловлено это тем, что способ их производства не предполагает наличие включаемых в стоимость дополнительных отходов. В связи с этим, технология листовой штамповки подходит и для массового, и для мелкосерийного производства.

Заглушки-днища чаще всего изготавливаются в соответствии с требованиями, предъявляемыми ТУ 102-488-95 и ГОСТ 6533-78. Однако, из-за их большого диаметра (более 530 миллиметров), для их производства необходимо применять дорогостоящее и очень серьёзное оборудование, покупку которого могут себе позволить далеко не все предприятия.

Технические характеристики и основные отличия

  • Температурный режимпри котором можно полноценно использовать заглушку, варьируется от -110°С до +500°С, очень хорошо показывает себя при резких перепадах температуры рабочей среды в трубопроводе.
  • Рабочее давление— рассчитано до 25 Мпа, что обусловлено толщиной стенки изделия. Толщина может меняться от 1 мм до 4 мм, в зависимости от диаметра заглушки. Если у вас в системе не большое давление, вам нет особого смысла брать заглушку с толстой стенкой, достаточно 1 – 2 мм, это существенно сэкономит вашу покупку на 10 – 15%.

Марка стали — наша компания предоставляет нержавеющие заглушки из трёх видов стали: AISI 304, AISI 316, AISI 321.

  • Нержавеющая сталь AISI 304– пищевая аустенитная нержавеющая сталь, с низким содержанием углерода, главным образом востребована в пищевой промышленности и в средах с окислительным характером. Может быть использована при низких концентрациях сильных кислот (азотная, хлорная, соляная, серная) и при низких температурах, а также при средних температурах слабых кислот (яблочная, уксусная, лимонная, молочная). В Украине аналогом является сталь марки 08Х18Н10.
  • Нержавеющая сталь AISI 316 – это улучшенная версия нержавейки AISI 304, она идёт с добавлением молибдена и имеет большее количество никеля в своём составе, что придаёт ей дополнительную коррозийную стойкость в окислительных средах. Например, кипящая 20%-ая фосфорная кислота, серная кислота при определенной концентрации и температуре, сернистый газ, горячие органические кислоты. Чаще всего используется в медицине и фармацевтических предприятиях. Сталь AISI 316 при высокой температуре имеет лучшее физические и механические свойства чем AISI 304.
  • Нержавеющая сталь AISI 321 – жаростойка, жаропрочная сталь, характеристики которой обусловлены повышенным содержанием титана. Легко поддаётся сварочным работам, устойчива к температуре от 600°С до 800°С и имеет аустенитную структуру. В отечественном производстве аналогом такой стали является 12Х18Н10Т

Метод производства эллиптической заглушки очень прост. Берётся лист нержавеющего металла, соответствующей толщины, и с помощью гидравлического пресса выдавливается деталь необходимой формы и размера, такой метод называется – метод штамповки. Поэтому заглушку часто и называются – штампованной заглушкой. Есть ещё один метод изготовления, он называется – сварной. Происходит он путём приварки бортика заглушки к задней стенке. Стоимость такой детали гораздо меньше, чем штампованной, но и надёжность тоже падает. Если у вас в системе трубопровода небольшое давление, то можно воспользоваться и сварной заглушкой.

Как правильно выбрать заглушку из нержавеющей стали: видео

Остались вопросы?
Звоните нам! +38 068 47 46 437
Пишите нам! info@fiting.top





Артикул: Н/Д Категория: Метка:

Таблица с размерами: заглушка нержавеющая под сварку

Заглушка нержавіюча AISI 304 приварна еліптична DIN-ГОСТ

Иногда размеры в таблице могут отличаться от фактических. Если для вас принципиально важен каждый параметр вплоть до 1 мм, настоятельно рекомендуем обратиться к нашему специалисту. Он по вашему запросу замерит нужную деталь и сообщит уже все параметры изделия в индивидуальном порядке.
