Заглушка нержавіюча AISI 304 приварна еліптична DIN/ГОСТ


Матеріал: нержавіюча сталь AISI304
Стандарт: DIN 11850, SMS, ГОСТ 17375 2001

0.00 грн.700.00 грн.

Чтобы узнать цену, выберите нужный размер детали

Очистити

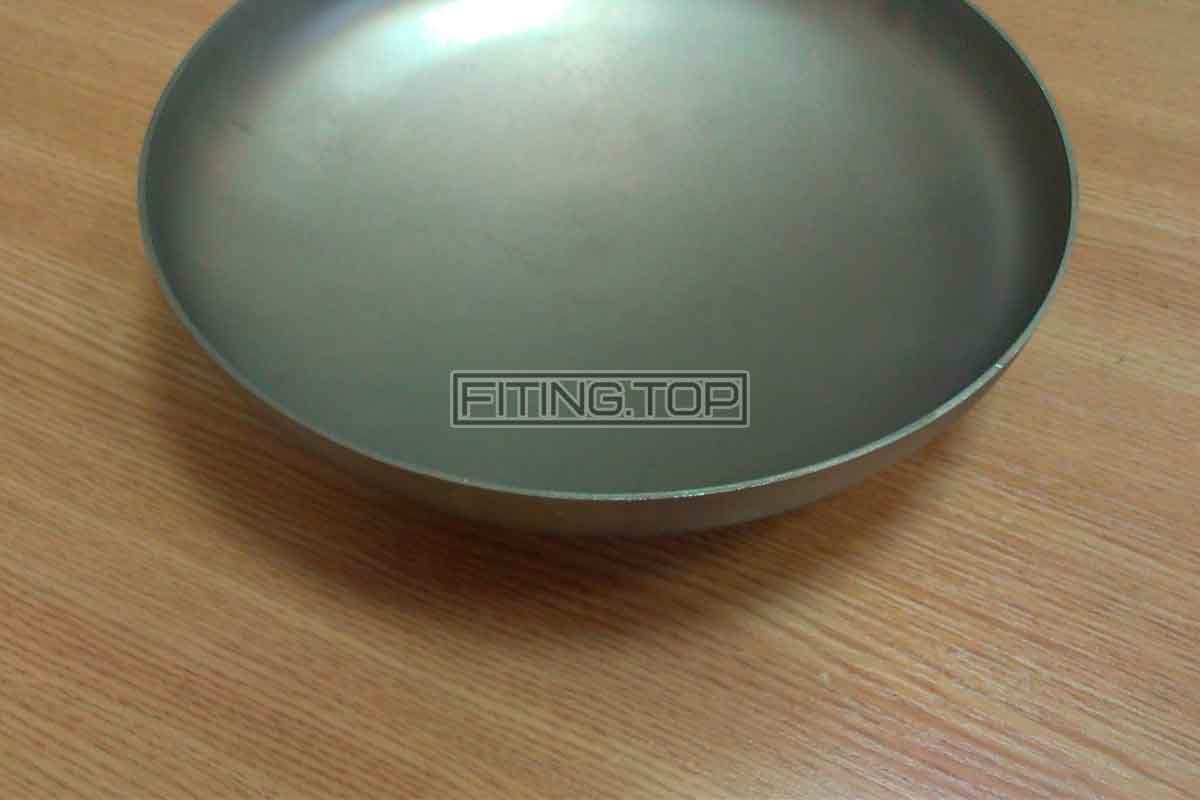

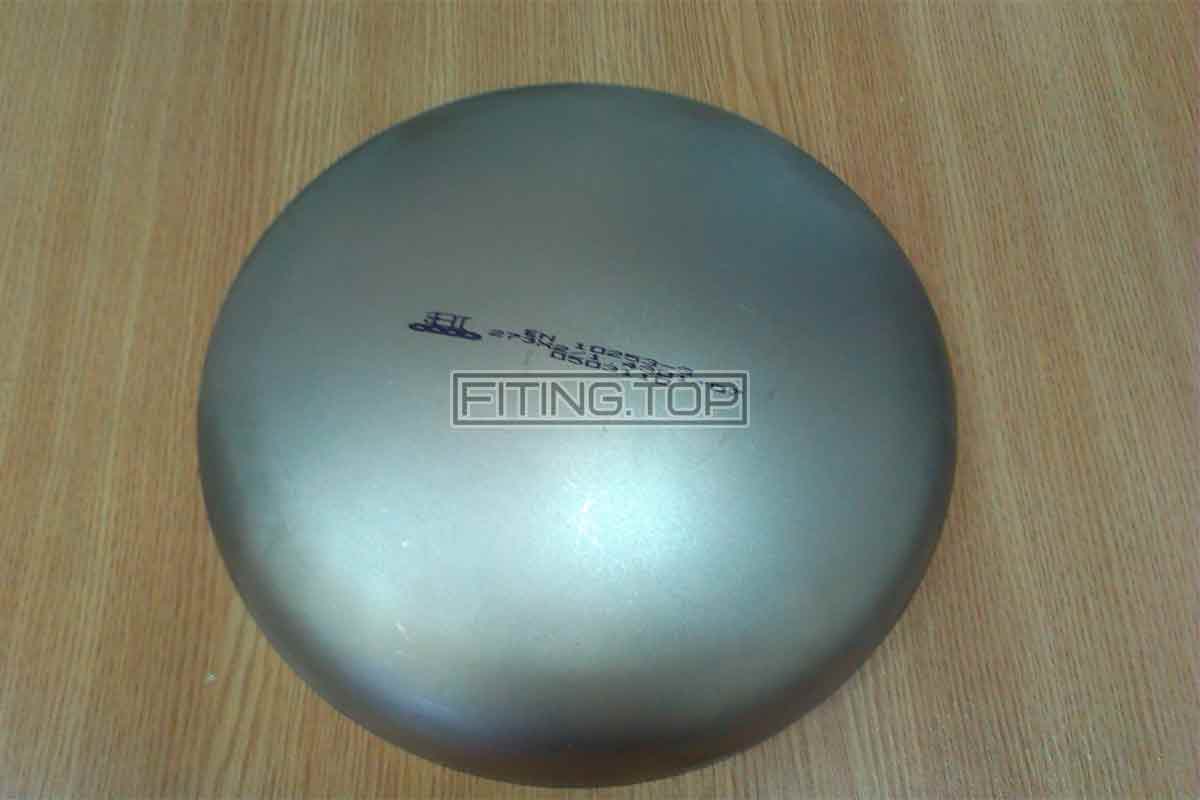

Заглушка нержавіюча еліптична приварна виготовляється за стандартом DIN 11850 або ГОСТ 17379-2001 зі сталі AISI 304. Дана деталь використовується на виробництві не так часто, як, наприклад, відведення або переходи. Щоб заглушити певну ділянку труби, потрібно чітко розуміти, що найближчим часом його ніхто використовувати не буде. А якщо в якийсь момент ви передумаєте, то єдиним виходом буде – це зрізати цю деталь та приварювати вже щось нове. У будь-якому випадку, необхідно сто разів перевірити ще раз та все ретельно обміркувати.

В даному випадку представлена ​​заглушка нержавіюча еліптична 52 мм з товщиною стінки 1,5 мм. Нагадаємо, що в даному стандарті (мається на увазі стандарт DIN) деталі мають тонкі стінки. Якщо вам потрібні товстостінні заглушки, то радимо придивитися до стандарту ГОСТ 17379-2001. Там точно ви зможете знайти різні варіації товщини стінок.

Приварні заглушки з нержавіючої сталі та їх розміри

У спеціальній  таблиці з розмірним рядом можна подивитися всі розміри деталі. Там вказана висота виробу, зовнішній діаметр заглушки та її товщина. Ми намагаємося зберігати в достатній кількості розміри від 28 мм і до 254 мм. Всі інші деталі везуть під замовлення з Італії під конкретне замовлення конкретного клієнта.

Хочемо звернути вашу увагу, що дані заглушки приварюються в притик до труби. А це означає, що якщо у вас труб 52 * 1,5 мм, то і заглушку теж потрібно брати точно таку ж. Якщо ж ви не знайшли в асортименті потрібного діаметру на сайті, то просимо вас повідомити про це нашим консультантам. На жаль, у нас немає можливості виставити на сайті всі діаметри виробів, так як частина з них закуповується не на регулярній основі.

Де купити нержавіючу заглушку під зварку в Україні

Купити заглушки еліптичні нержавіючі в інтернет-магазині досить легко. Ви вибираєте необхідний розмір деталі. Далі вибираєте необхідну кількість та потім натискаєте «В корзину». Ну, а далі вам система запропонує заповнити дані, які можуть знадобитися в разі відправки продукції Новою поштою. Якщо ви будете забирати самі, то можете так і вказати в примітці.

Ми є юридичною компанією, а значить всі рахунки виставляються з урахуванням ПДВ та продукція відвантажується зі всіма необхідними супутніми документами. Якщо ж ви хочете купити заглушку з нержавіючої сталі, як приватна особа, то вкажіть це нашому консультанту і вам запропонують на вибір – оплата на банківську карту або відправку післяплатою.

При необхідності ви завжди можете зв’язатися з нашими консультантами за телефоном або через електронну пошту для уточнення всіх деталей.

Заглушка нержавіюча: стандарти виготовлення

Заглушка з нержавіючої сталі AISI 304 може бути представлена ​​в стандартах DIN 11850 / ГОСТ 17376 – 2001 / SMS. Дана деталь виконана згідно німецького метричного стандарту DIN 11850 та вимірюється в міліметрах. Один з найпоширеніших стандартів в Європі та РФ для трубної та запірної арматури. Так само може бути виконана за шведським стандартом SMS. Візуально нічим не відрізняється, але всі виміри, йтимуть в дюймах, що ускладнює виміри метричним штангенциркулем. Цей стандарт, більш поширений в харчовій промисловості в Європі. Трубопровідна арматура за стандартом SMS більш економічна, в порівнянні з DIN, за рахунок використання меншої кількості металу, що позначається на товщині стінки, габаритних розмірах та різниці в діаметрі прохідного отвору. Але в зв’язку з тим, що в Україні не особливо поширений такий стандарт, то і виходить, що вироби мають більшу ціну ніж в стандарті DIN.

Вони можуть використовуватися в різних типах трубопроводів, від технічних до харчових, а також на підприємствах, які належать до нафтогазової промисловості, виробничих процесах створення котлів, посудин та апаратів, призначених для роботи в екстремальних середовищах та під високим тиском. Дані заглушки застосовуються в трубопроводах , які мають робочу температуру в діапазоні -70 до + 450С

Спеціалізовані екземпляри для конкретного типу трубопроводу здатні витримувати високий тиск – до 10 кгс/см, що робить їх спектр застосування досить широким, а самі вироби – витребуваними, в деяких областях, повсюдно. Жоден трубопровід, в якому мається на увазі транспортування речовин під тиском, не може обійтися без такого запірного елемента.

Заглушки кріпляться до трубопроводів за допомогою зварювання, а свою назву отримали за зовнішній вигляд у вигляді половинки еліпса.

Зовнішній діаметр такої деталі може коливатися, як правило, в діапазоні між 20 і 800 міліметрами.

Необхідно враховувати ряд важливих факторів, від яких залежить якість та ефективність цього елементу:

  1. Робоче середовище та тиск. Основні чинники, які визначають всі інші. Від них залежить, наскільки ефективно буде відбуватися надалі опір агресивним середовищам та тиску. Чим більш екстремальні умови – тим ретельніше потрібно враховувати необхідні фактори та суворіше підходити до процедури підбору за характеристиками.
  2. Окрема агресивність робочого середовища – тут все досить просто. Чим більш агресивне середовище, тим міцніший матеріал. Якщо середовище особливе: хімічні або інші елементи, необхідно враховувати можливі хімічні реакції та підбирати виріб з відповідними показниками.

Виробництво заглушок еліптичних

В процесі виробництва цієї продукції застосовуються нержавіючі, леговані та вуглецеві марки сталі 12Х18Н10Т, 15Х5М, 10Г2, 09Г2С, 20, мартенівська сталь МСт3 і т.д. Щоб даний вид заглушок при застосуванні був надійний та виконував свої функції в герметизації трубопроводів, необхідно, щоб робочий тиск в трубопроводах, що підлягають герметизації не було вищим 16 МПа при температурному режимі в діапазоні від -70 до + 450 ° градусів за Цельсієм. Від виготовленого матеріалу, а також від якості виконання монтажу будуть залежати показники та межі міцності.

Виготовляються еліптичні заглушки, як правило, газовою вирізкою з листа або гарячим штампуванням. Штампування здійснюється витяжкою без стоншення стінок на гідравлічних та фрикційних пресах в однопоточних штампах в гарячому та холодному стані. Виробництво таких виробів регламентується ГОСТ 17379-2001. Сталеві еліптичні заглушки, які виготовляються відповідно з Державним Стандартом є безшовним.

Однією з відмінних рис заглушок штампованих є їх дешевизна. Обумовлено це тим, що спосіб їх виробництва не передбачає наявність, що включається у вартість, додаткових відходів. У зв’язку з цим, технологія листового штампування підходить як для масового, так і для дрібносерійного виробництва.

Заглушки-денця найчастіше виготовляються відповідно до вимог, що пред’являються ТУ 102-488-95 і ГОСТ 6533-78. Однак, через їх великі діаметри (понад 530 міліметрів), для виробництва необхідно застосовувати дороге та дуже серйозне обладнання, покупку якого можуть собі дозволити далеко не всі підприємства.

Технічні характеристики і основні відмінності

  • Температурний режим, при якому можна повноцінно використовувати заглушку, варіюється від -110 ° С до + 500 ° С, дуже добре показує себе при різких перепадах температури робочого середовища в трубопроводі.
  • Робочий тиск – розрахований до 25 МПа, що обумовлено товщиною стінки виробу. Товщина може змінюватися від 1 мм до 4 мм, в залежності від діаметру заглушки. Якщо у вас в системі не великий тиск, вам немає особливого сенсу брати заглушку з товстою стінкою, досить 1 – 2 мм, це істотно заощадить вашу покупку на 10 – 15%.

Марка сталі – наша компанія надає нержавіючі заглушки з трьох видів стали: AISI 304, AISI 316, AISI 321.

  • Нержавіюча сталь AISI 304 – харчова аустенітна нержавіюча сталь, з низьким вмістом вуглецю, головним чином витребувана в харчовій промисловості та в середовищах з окислювальним характером. Може бути використана при низьких концентраціях сильних кислот (азотна, хлорна, соляна, сірчана) та при низьких температурах, а також при середніх температурах слабких кислот (яблучна, оцтова, лимонна, молочна). В Україні аналогом є сталь марки 08Х18Н10.
  • Нержавіюча сталь AISI 316 – це поліпшена версія нержавійки AISI 304, вона йде з додаванням молібдену та має більшу кількість нікелю в своєму складі, що надає їй додаткову корозійну стійкість в окислювальних середовищах. Наприклад, кипляча 20%-а фосфорна кислота, сірчана кислота при певній концентрації та температурі, сірчистий газ, гарячі органічні кислоти. Найчастіше використовується в медицині та фармацевтичних підприємствах. Сталь AISI 316 при високій температурі має кращі фізичні та механічні властивості ніж AISI 304.
  • Нержавіюча сталь AISI 321 – жаростійка, жароміцна сталь, характеристики якої обумовлені підвищеним вмістом титану. Легко піддається зварювальним роботам, стійка до температури від 600 ° С до 800 ° С та має аустенітну структуру. У вітчизняному виробництві аналогом такої сталі є 12Х18Н10Т

Метод виробництва еліптичної заглушки дуже простий. Береться лист нержавіючого металу, відповідної товщини, та за допомогою гідравлічного преса видавлюється деталь необхідної форми та розміру, такий метод називається – метод штампування. Тому заглушку часто і називають – штампованою заглушкою. Є ще один метод виготовлення, він називається – зварений. Відбувається він шляхом приварки бортика заглушки до задньої стінки. Вартість такої деталі набагато менше, ніж штампованої, але й надійність теж падає. Якщо у вас в системі трубопроводу невеликий тиск, то можна скористатися і зварною заглушкою.

Як правильно вибрати заглушку з нержавіючої сталі AISI304 / AISI316

Артикул: Невідомо Категорія: Позначка:

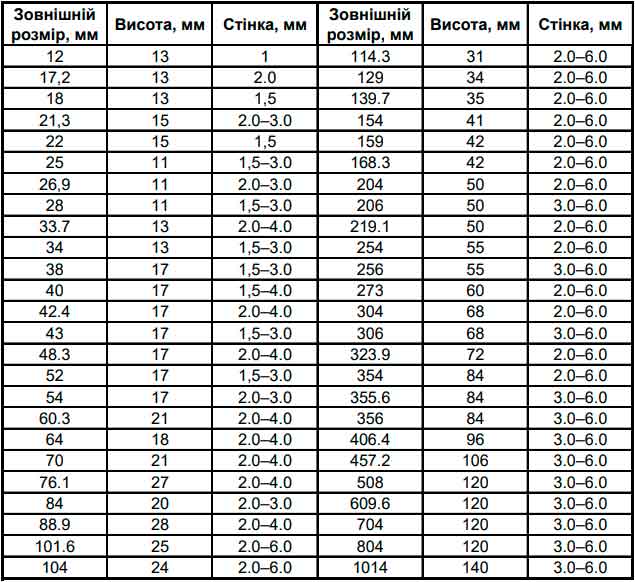

Таблиця з розмірами: заглушка нержавіюча під зварювання

Зовнішній розмір, мм Висота, мм Стінка, мм Зовнішній розмір, мм Висота, мм Стінка, мм
12 13 1,0 114.3 31 2.0–6.0
17.2 13 2.0 129 34 2.0–6.0
18 13 2.0 139.7 35 2.0–6.0
21.3 15 2.0–3.0 154 41 2.0–6.0
23 15 2.0 159 42 2.0–6.0
25 11 2.0–3.0 168.3 42 2.0–6.0
26.9 11 2.0–3.0 204 50 2.0–6.0
28 11 2.0–3.0 206 50 3.0–6.0
33.7 13 2.0–4.0 219.1 50 2.0–6.0
35 13 2.0–3.0 254 55 2.0–6.0
38 17 2.0–3.0 256 55 3.0–6.0
40 17 2.0–4.0 273 60 2.0–6.0
42.4 17 2.0–4.0 304 68 2.0–6.0
43 17 2.0–3.0 306 68 3.0–6.0
48.3 17 2.0–4.0 323.9 72 2.0–6.0
52 17 2.0–3.0 354 84 2.0–6.0
54 17 2.0–3.0 355.6 84 3.0–6.0
60.3 21 2.0–4.0 356 84 3.0–6.0
64 18 2.0–4.0 406.4 96 3.0–6.0
70 21 2.0–4.0 457.2 106 3.0–6.0
76.1 27 2.0–4.0 508 120 3.0–6.0
84 20 2.0–3.0 609.6 120 3.0–6.0
88.9 28 2.0–4.0 704 120 3.0–6.0
101.6 25 2.0–6.0 804 120 3.0–6.0
104 24 2.0–6.0 1014 140 3.0–6.0
