Муфта молочна нержавіюча DIN 11850

Муфта молочна нержавіюча (Різьбове з’єднання)

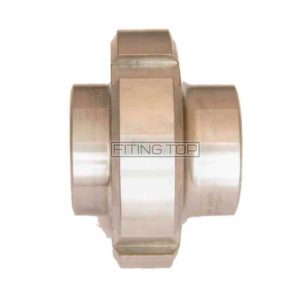

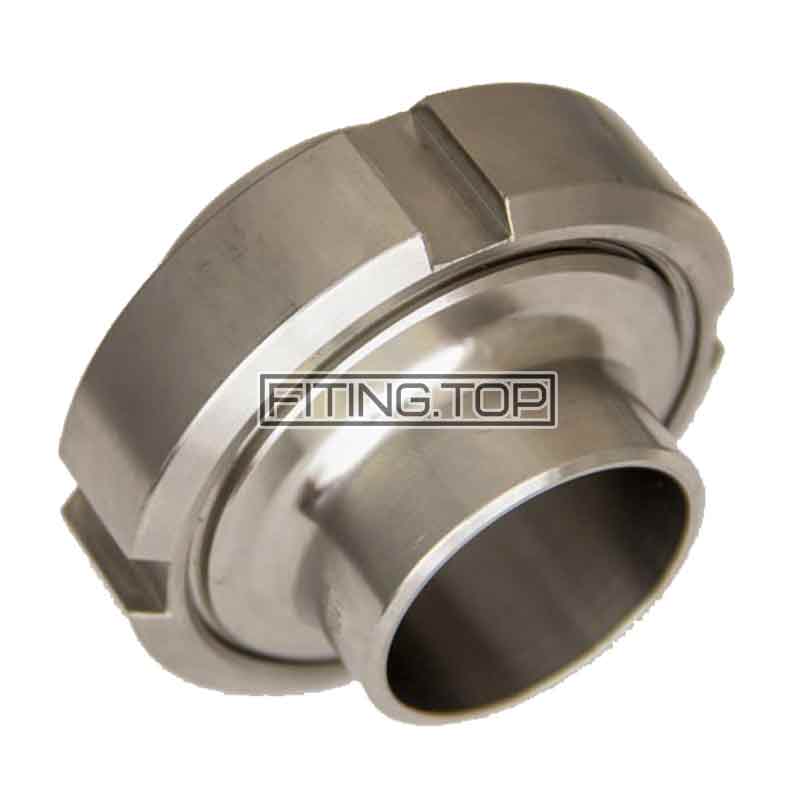

Муфта молочна нержавіюча (різьбове з'єднання)Муфта молочна з нержавіючої сталі служить для того, щоб легко та швидко з’єднати між собою дві ділянки трубопровідної системи. Це може бути два відрізка труби, а може і насос зі шлангом або трубою. Одним словом, даною муфтою можна швидко з’єднувати та роз’єднувати різні труби, відведення, переходи, шланги, обладнання, насоси та інше.

Що таке муфта молочна нержавіюча DIN 11850

Муфта молочна DIN 11850 з нержавіючої сталі AISI 304, так само називають різьбове з’єднання в зборі – це частина трубопровідної системи, яка з’єднує між собою два відрізки труби або іншого фітинга. Найбільш зручний та універсальний вид з’єднання. Вся поширена сполучна та запірна арматура, насоси, труби в харчовій галузі з’єднуються молочними муфтами. У порівнянні з популярним фланцевим з’єднанням, муфтове з’єднання дозволяє швидше розбирати трубопровід.

Назва муфта молочна, не означає що її можна використовувати тільки в молочній промисловості, її досить часто застосовують в пивному виробництві, на виробництві алкогольних та безалкогольних напоїв або соків, за рахунок того, що вона виконана з харчової нержавіючої сталі AISI 304. Так само, під замовлення, ми можемо привезти цю деталь з нержавіючої сталі AISI 316, терміни поставки та ціну уточнюйте у менеджерів компанії.

Купити муфту молочну нержавіючу DIN 11850

Муфта молочна нержавіюча (різьбове з'єднання)Ціна на різьбове з’єднання з нержавіючої сталі в нашій компанії значно нижче, ніж у конкурентів. Широкий асортимент продукції вас приємно здивує. Ви зможете купити муфти молочні з нержавіючої сталі AISI304 / AISI316 за низькою вартістю. Ми відправимо продукцію в будь-яке місто України транспортними компаніями на ваш вибір. Зв’яжіться з нами за телефоном або через електронну пошту, і ми допоможемо вам вибрати та купити нержавіючу муфту молочну.

З чого складається різьбове з’єднання 2012 у зборі

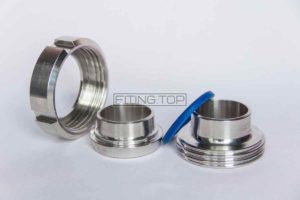

У зібраному вигляді молочна муфта складається з чотирьох частин:

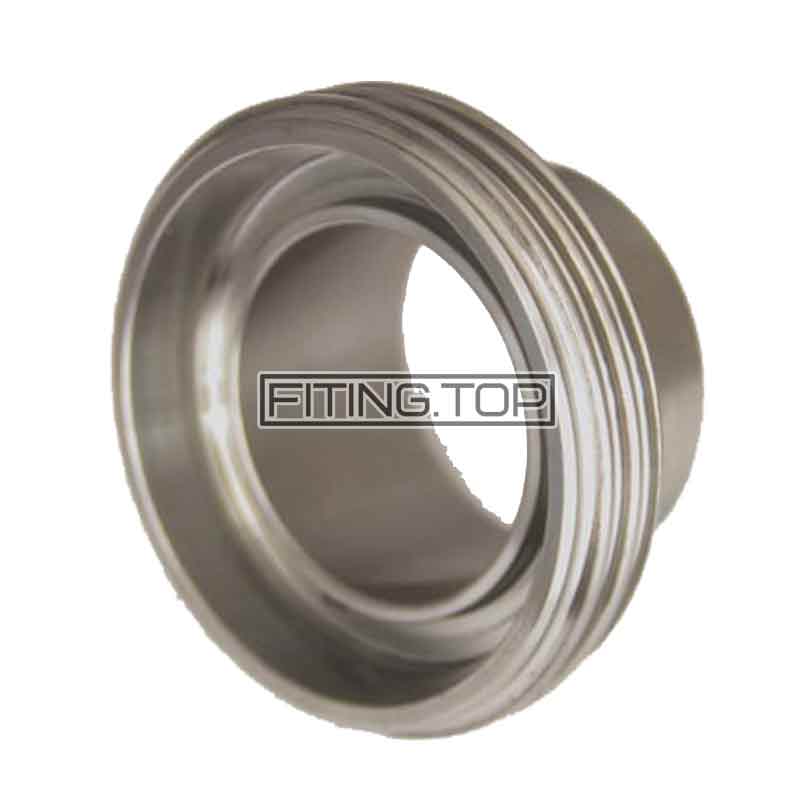

  • Штуцер різьбовий – частина нарізного сполучення, до якого, з іншого боку, кріпиться штуцер конічний, між ними поміщається ущільнення, і ця пара затискається гайкою. Він може бути виконаний з нержавіючої сталі AISI 304 / AISI 316, так як безпосередньо контактує з робочим середовищем продукту. Представлений в двох стандартах DIN та SMS, щоб правильно підібрати штуцер конічний, заміряйте його зовнішній діаметр приварювальної частини та внутрішній діаметр.

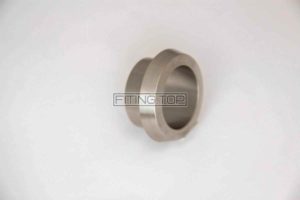

  • Штуцер конічний – має характерну конусну форму, який вставляється в штуцер різьбовий, а між ними поміщається ущільнення, тим самим не пропускаючи рідину. Ця деталь може бути виконана за двома стандартами DIN та SMS. Чим вони відрізняються, по-перше, зовнішнім розміром приварювальний частини до труби, у стандарті DIN вона більша, по-друге, товщиною стінки, SMS стандарт йде на 0,5 мм тонше.

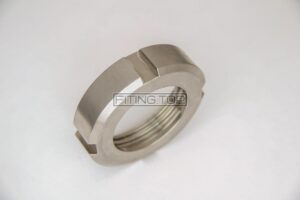

  • Муфта молочна нержавіюча (різьбове з'єднання)Гайка шліцева – вона служить в якості закріплюючої частини двох штуцерів та ущільнення між ними. Вже з назви зрозуміло, що на ній є шліци, за допомогою яких її щільно затягують спеціальним кличем. Але це більше відноситься до великих діаметрів, на маленьких можна закрутити і рукою. Гайка може бути виконана з нержавіючої сталі AISI 304, так як вона не стикається з продуктом. Дана деталь може бути виконана за стандартом DIN або SMS.
  • Ущільнення – буває декількох видів NBR, SILICON, VITON, EPDM. Кожне з них відрізняється один від одного кольором, температурним режимом використання та середовищем застосування.

Молочна муфта DIN виробляється за німецьким метричним стандартом DIN 11851, всі виміри в міліметрах. Найпоширеніший стандарт в РФ для трубної та запірної арматури. ВАЖЛИВО! Складові частини молочної муфти DIN не взаємозамінні з різними частинами муфти молочної стандарту SMS. Молочна муфта SMS – зроблена за шведським стандартом SMS, всі виміри в дюймах, що незручно для вимірювання метричним штангенциркулем. Дуже поширений стандарт в Європі для харчової промисловості. Трубопровідна арматура SMS більш економічна, за рахунок використання меншої кількості металу (тонші стінки, менший розмір при аналогічному з DIN діаметрі арматури). Але через непоширеності має більш високу ціну, щодо арматури DIN.

Відповідальна частина нарізного сполучення

Муфта молочна нержавіюча (різьбове з'єднання)Буває, що обладнання поставляють вже з встановленим на ньому штуцером нарізним. В такому випадку вам не треба купувати муфту молочну в зборі, а досить лише взяти відповідальну частину. Відповідальна частина включає в себе: штуцер конічний, гайку шліцеву та ущільнення. Але перед покупкою, переконайтеся, що ваш штуцер різьбовий, відповідає тим же стандартом, що і відповідальна частина. Оскільки деталі муфти молочної за стандартом DIN та SMS не взаємозамінні. Як це зробити:

  • Заміряти зовнішній діаметр приварювальної частини
  • Заміряти внутрішній діаметр штуцера
  • Заміряти зовнішній діаметр різьбової частини штуцера

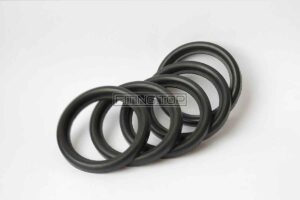

Ущільнення для муфти молочної: види ущільнень

Муфта молочна нержавіюча (різьбове з'єднання)В якості ущільнювального матеріалу в молочній муфті застосовується:

  • NBR (нітрильний каучук). Основний колір – синій, чорний. Бюджетний варіант для молочного та пивного виробництва. Витримує від -25 ° C до + 110 ° C та нетривалу обробку парою для стерильності +130 ° C. Хороша стійкість до морської води, спирту, бензину, пропану, бутану, оливи мінеральної. Обмеження: бензол, ефіри, розчинники, вуглеводні хлоровмісткі.
  • SILICONE (Силіконовий каучук). Основний колір – червоний, білий, прозорий та ін. Колір залежить від виробника. Витримує від -55 ° C до + 150 ° C та нетривалу обробку парою для стерильності. Завдяки стійкості до спиртів, набув широкого застосування у виробництві алкоголю, напоїв та харчової продукції. Зберігає еластичність при мінусових температурах. Обмеження (набухання та втрата властивостей): кислоти та луги сильної концентрації, ефіри, пропан, бутан, бензин, мінеральна олива. Нестійкий до середовищ, що містить абразивні речовини.
  • EPDM (етилен-пропіленовий каучук або харчова гума). Основний колір – чорний. Поширений в харчовій галузі. Витримує від -40 ° C до + 150 ° C та допускає тривалу обробку парою для стерилізації +130 ° C. Призначений для роботи з морською водою, лугами, розведеними органічними та неорганічними кислотами. Обмеження: майже відсутня стійкість до мінеральних та рослинних олій, жирів! Руйнується під впливом сухого повітря, бензину, бутану, пропану.
  • VITON (Фторкаучук або термостійкий гума). Основний колір – сірий, зелений. Найстійкіший вид каучуку. Застосовується при роботі в агресивних середовищах під впливом високих температур. Витримує тривалу роботу від -20 ° C до + 200 ° C та короткочасну обробку парою для стерилізації +130 ° C. На відміну від ущільнення EPDM, ущільнення VITON має високу стійкість до мінеральних та рослинних олій, тваринних жирів, до різних видів палива. Мінімальне набухання в більшості робочих середовищах. Стійкий до старіння. Має мінімальну втрату ваги при роботі в глибокому вакуумі, тому набув широкого застосування у фармацевтичній галузі. Ущільнення VITON негорючі. Висока стійкість до кисню та озону при високій температурі дозволяє використовувати VITON в охолоджувачах молока. Обмеження: перегрітий водяний пар, розчинники (ацетон), мурашина кислота, оцтова кислота, гази та луги на основі аміаку.
  • PTFE (Фторопласт). Основний колір – білий. Витримує від -200 ° C до + 260 ° C. Придатний для контакту з харчовою продукцією завдяки антиадгезій (неклейких). Стійкість до ефективної стерилізації та відсутність передачі часток з ущільнення в робоче середовище дозволяє широко використовувати PTFE в фармацевтиці, виробництві спиртів. Завдяки хімічної інертності, застосовується в контакті з концентрованими кислотами та лугами. Призначений для роботи у всіх середовищах крім сполуки на основі фтору під високим тиском та температурою. Має високу механічну міцність. PTFE найстійкіший, у всіх відношеннях, тип ущільнення, та програє всім видам каучуку в одному – еластичності і, як наслідок, герметичності при низьких температурах.

Сфера застосування різьбового з’єднання DIN 11850

Муфта молочна нержавіюча (різьбове з'єднання)Молочна муфта зі сталі AISI 304 використовується в середовищах з окислювальним характером: з сильною сірчаною, хлорною, азотною, соляною кислотою при низькій концентрації та низькій температурі або для слабкої яблучної, лимонної, винної, молочної, оцтової кислот при середній температурі. Сталь AISI 304 добре протистоїть корозії під відкритим небом. Використовується переважно в трубопроводах для харчової промисловості та фармацевтичної промисловості, а також для хімічної промисловості. Рекомендують в обладнанні та складових частинах трубопровідної арматури, які працюють в контакті з харчовою продукцією в охолодженому або нагрітому стані: натуральні соки, вино, пиво, спирт, молоко (кисломолочні продукти).

Муфта молочна зі сталі AISI 316L – це поліпшена версія муфти зі сталі AISI 304, яка доповнена молібденом та має більшу кількість нікелю. Молібден, як і хром, є легуючим елементом та надає муфті зі сталі AISI 316L кращу корозійну стійкість в окислювальних середовищах. Нержавіюча муфта AISI 316L застосовується в трубопроводах харчової промисловості та фармацевтичної промисловості, а також для хімічної промисловості при використанні в особливо агресивних середовищах: кипляча 20%-а фосфорна кислота, сірчана кислота при певній концентрації та температурі, сірчистий газ, гарячі органічні кислоти (оцтова, яблучна, молочна та ін.).

Ви можете купити муфту молочну нержавіючу в зборі або окремо кожну складову. Часто потрібно просто замінити ущільнення та купити запасну частину, так як часто зношуються під впливом температури або робочого продукту.

Ми відправимо продукцію в будь-яке місто України транспортними компаніями на ваш вибір. Співпрацюємо, як з приватними особами (оплата на банківську карту), так і з юридичними особами (виставляється рахунок з урахуванням ПДВ). Будемо раді новому діловому співробітництву!
