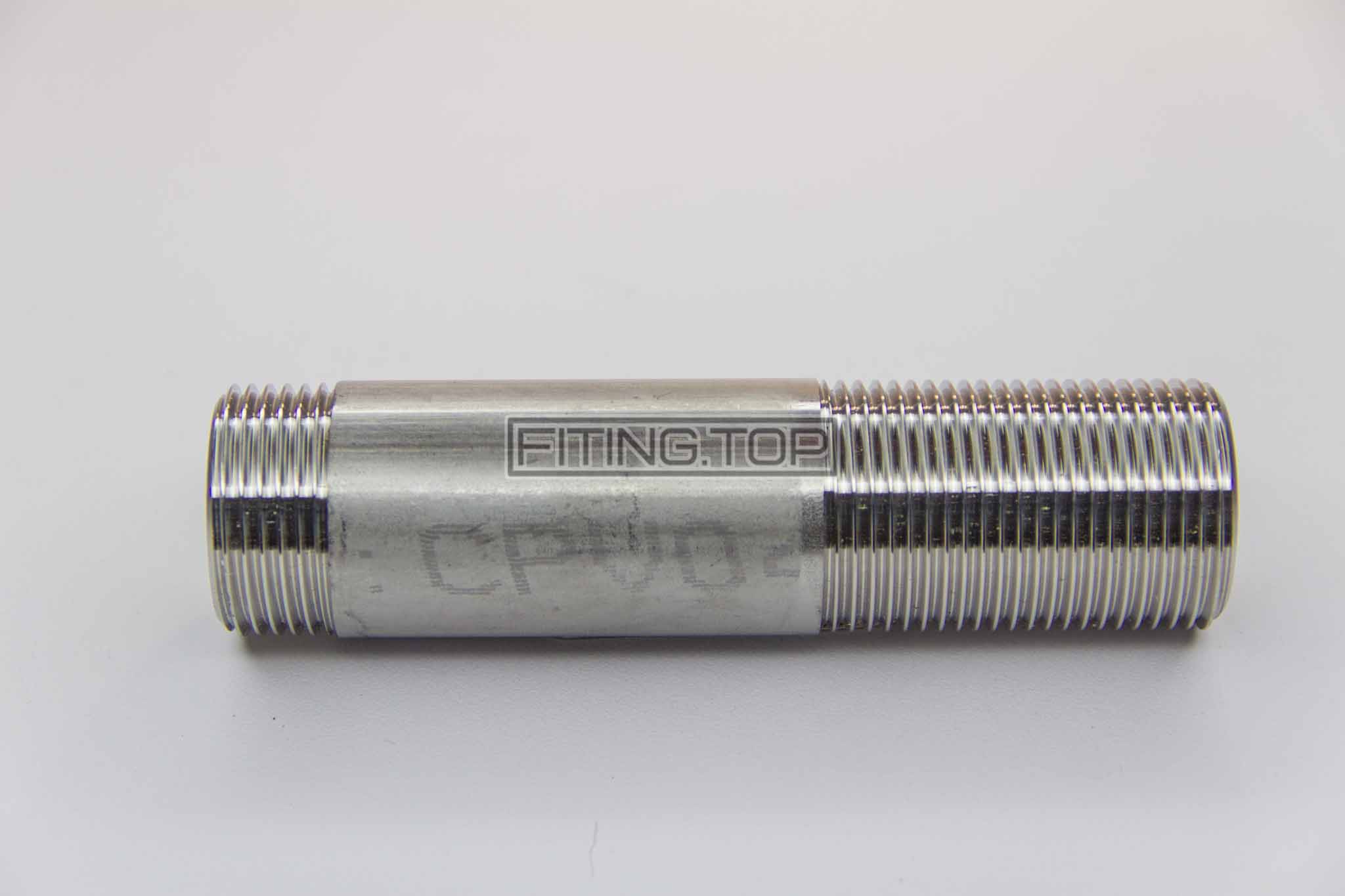

Згін нержавіючий AISI 304 – це відрізок труби з зовнішньою різьбою на обох кінцях, де різьба нарізана нерівномірно: з одного боку довга, з іншого коротка. Саме ця асиметрія і є суттю деталі, а не якийсь окремий конструктивний вузол. Згін нержавіючий застосовується там, де потрібно з’єднати між собою дві деталі з внутрішньою різьбою – трубу і фітинг, два фітинги, трубу і запірну арматуру – причому часто в умовах, коли трубопровід уже частково змонтований і провернути його цілком, щоб з’єднати різьбу, фізично неможливо.
На харчових виробництвах, у пивоварнях і на лініях розливу такий фітинг зустрічається регулярно – там, де трубну обв’язку періодично розбирають для миття або ремонту, а не заварюють намертво.
Що таке згін і для чого він потрібен
Конструкція проста: береться шматок труби, і на обидва його кінці нарізається зовнішня різьба конічної геометрії, за ГОСТ 8969-75. Різниця в тому, що з одного боку різьба довга, а з іншого – коротка, буквально кілька витків. Здавалося б, зручніше зробити різьбу однакової довжини з обох боків, як у ніпеля з шестигранником або у бочати. Але саме ця асиметрія і вирішує практичну задачу монтажу в розрив уже існуючого трубопроводу.
Логіка така: короткий кінець накручується у відповідну деталь до упору і там залишається, а довгий кінець дає запас різьби, щоб другу деталь можна було накрутити, відвести назад і знову зняти – не чіпаючи вже змонтоване з іншого боку з’єднання. Довга різьба – це робочий хід, коротка – фіксована точка. Від бочати і ніпеля з шестигранником згін відрізняється саме цим: там різьба симетрична, і деталь вирішує більш просту задачу прямого з’єднання без монтажного запасу.
Далі – як цю довжину різьби і діаметр підібрати під конкретну задачу, не гадаючи на око.
Як вибрати згін нержавіючий під задачу
Довгий і короткий кінець
Довжина різьби на кожному кінці – параметр не менш важливий, ніж діаметр, і він напряму пов’язаний з монтажним зазором у трубопроводі. Для прикладу: згін Ду15 (1/2″) має загальну довжину близько 110 мм, з яких довга різьба займає близько 40 мм, а коротка – близько 9 мм. Якщо зазор у трубопроводі відрізняється від розрахункового, деталь або не встане, або залишить надлишковий люфт – тому перед замовленням варто виміряти саме той проміжок, куди згін має встати, а не покладатися на табличні значення без перевірки на місці.
Тип різьби і сумісність з відповідною деталлю
Різьба згону – конічна, нарізана за ГОСТ 8969-75. У конічної різьби герметичність вузла, як правило, забезпечується конусністю самої різьби під повною затяжкою; ФУМ-стрічка при складанні іноді додається як додаткова страховка, але не як обов’язковий елемент – точний порядок складання для конкретної серії варто уточнювати за технічною документацією. Головна умова для покупця на цьому етапі проста: різьба відповідної деталі має бути того ж типу і стандарту, що і у згону – інакше з’єднання або не затягнеться до кінця, або пропускатиме під тиском. З якими конкретно фітингами це працює на практиці – розберемо трохи нижче, у блоці сумісності.
Діаметр і відповідність трубі
Тут найчастіше плутають: Ду, діаметр самої різьби і зовнішній діаметр труби – це три різних числа. Найнадійніший спосіб не помилитися – подивитися маркування на вже встановленій відповідній деталі або виміряти штангенциркулем і повідомити консультанту фактичний діаметр, а не орієнтуватися на “приблизно такий же на око”.
Конвертер DN ↔ G-різьба ↔ мм
Введіть будь-який параметр — решта підбереться автоматично
DN
Різьба G
Зовн. діаметр, мм
AISI 304 чи AISI 316
AISI 304 містить близько 18% хрому і 8% нікелю – це стандартна харчова нержавіюча сталь, якої достатньо для переважної більшості задач: вода, молоко, пиво, вино, соки, більшість CIP-розчинів у звичайних концентраціях. AISI 316 додатково легований молібденом, приблизно 2%, і завдяки цьому стійкіший до хлоридів, концентрованих кислот і агресивної хімії – його беруть для фармацевтики, для середовищ з високим вмістом солі або морепродуктів, для роботи з концентрованими дезінфектантами.
Різниця не тільки в хімії складу. Деталі з 304 і 316 нерідко йдуть за різними стандартами – 304 частіше за ГОСТ, 316 за ISO, і геометрія у них теж дещо відрізняється: згін з AISI 304 зазвичай довший і дешевший за аналог з 316. Для умовної пивоварні або молочного цеху у дев’яти випадках з десяти вистачить 304, а для лінії з агресивним кислотним миттям або фармацевтичним застосуванням варто одразу закладати 316.
Порадник з вибору сталі
З розміром і маркою сталі розібралися – тепер до питання, що взагалі накручується на згін з обох боків.
Розміри нержавіючого згону

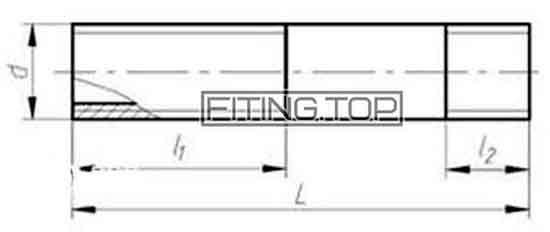

У вкладці «Характеристика» на цій сторінці ми розмістили докладну таблицю цього виробу. Там ви зможете знайти загальну довжину згону, довжину його короткого та довгого різьблення, зовнішній діаметр.
| Умовний прохід, Ду | Різьба, d | l2 | l1 | L |
|---|---|---|---|---|
| 8 | 1/4″ | 7 | 38 | 80 |
| 10 | 3/8″ | 8 | 42 | 90 |
| 15 | 1/2″ | 9 | 40 | 110 |
| 20 | 3/4″ | 10,5 | 45 | 110 |
| 25 | 1″ | 11 | 50 | 130 |
| 32 | 1 1/4″ | 13 | 55 | 130 |
| 40 | 1 1/2″ | 15 | 60 | 150 |
| 50 | 2″ | 17 | 65 | 150 |
| 65 | 2 1/2″ | 19,5 | 75 | 170 |
| 80 | 3″ | 25 | 85 | 180 |
З чим сумісний згін
Згін сам по собі – це тільки патрубок, він нічого не з’єднує без відповідних деталей з внутрішньою різьбою. Найчастіше з одного боку на нього сідає різьбова муфта – найпростіший спосіб нарощувати або з’єднати трубу. Якщо вузол потрібно буде періодично розбирати цілком, замість муфти ставлять американку – вона додає роз’ємність саме в точці з’єднання, а не тільки за рахунок запасу різьби самого згону. У точках, де трубопровід змінює напрямок або розходиться на кілька ліній, згін з’єднується з різьбовим відводом або різьбовим трійником. Якщо з одного боку потрібна деталь іншого діаметра – у справу йде перехідна футорка, вона компенсує різницю в розмірі різьби між двома фітингами.
Усі ці деталі працюють зі згоном саме тому, що випускаються з внутрішньою різьбою – це і є той критерій, за яким потрібно підбирати пару до згону, а не марка сталі чи виробник.
Контргайка до цього переліку не входить – це окрема деталь, яка докуповується окремо і потрібна не завжди, а за ситуацією: якщо за умовами монтажу з’єднання вимагає додаткової фіксації від мимовільного відкручування, варто взяти контргайку під той самий розмір різьби; якщо такої необхідності немає, згін чудово працює і без неї.
Розібралися з партнерами по вузлу – залишилося зрозуміти, як це все правильно зібрати на місці.
Монтаж згону: як уникнути типових помилок
Монтажний зазор, про який йшлося при виборі довжини кінців, визначає саму послідовність складання. Короткий кінець згону накручується у першу відповідну деталь до упору і залишається зафіксованим, потім на довгий кінець накручується друга деталь – муфта, американка або відвід, залежно від вузла. Типова помилка на цьому етапі – намагатися накрутити обидві сторони одночасно без урахування того, який кінець короткий, а який довгий: тоді вузол просто не збереться з потрібним зазором.
Є і друга поширена проблема, яка проявляється не одразу, а при наступному обслуговуванні вузла: якщо різьбу затягнути з перекосом або без запасу на температурне розширення, вона з часом прикипає, і розібрати з’єднання для чищення або ремонту стає складно – іноді доводиться буквально зрізати деталь. Тому при складанні важливо стежити не тільки за герметичністю, а й за тим, щоб вузол у принципі можна було розібрати назад, якщо це передбачено регламентом миття або обслуговування лінії.
Якщо ж різьба затягнута не до кінця, конусність перестає працювати як слід, і саме в цьому місці найчастіше з’являється протікання – не через якість деталі, а через недотягнуте з’єднання.
Технічні параметри згону
Ключові параметри, які потрібно знати перед замовленням:
- Ду – умовний діаметр, визначає, під яку трубу і відповідну деталь підбирається згін. Типорозмірний ряд – від Ду10 до Ду100.
- Загальна довжина – складається з довжини короткого і довгого кінців разом з ненарізаною частиною між ними.
- Довжина короткого кінця – фіксована частина, накручується один раз при монтажі.
- Довжина довгого кінця – робочий запас різьби, що забезпечує роз’ємність вузла.
- Матеріал – AISI 304 (за ГОСТ 8969-75) або AISI 316 (за стандартом ISO).
- Робочий тиск – PN20.
- Робоча температура – окремого обмеження за конструкцією згону немає, межа задається температурними характеристиками самої нержавіючої сталі.
Точні значення за кожним розміром – у таблиці характеристик на сторінці товару
