Відбортовка нержавіюча AISI 304 DIN 11850


48.00 грн.219.00 грн.

Чтобы узнать цену, выберите нужный размер детали

Очистити

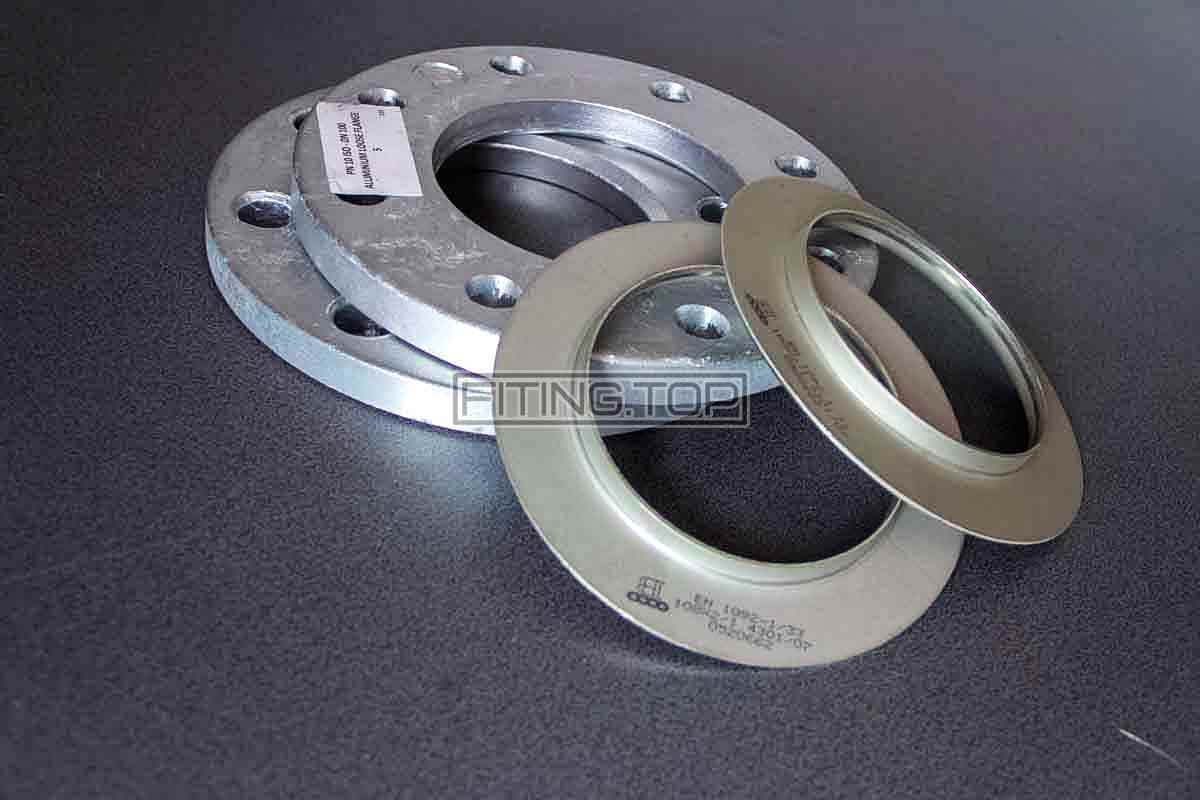

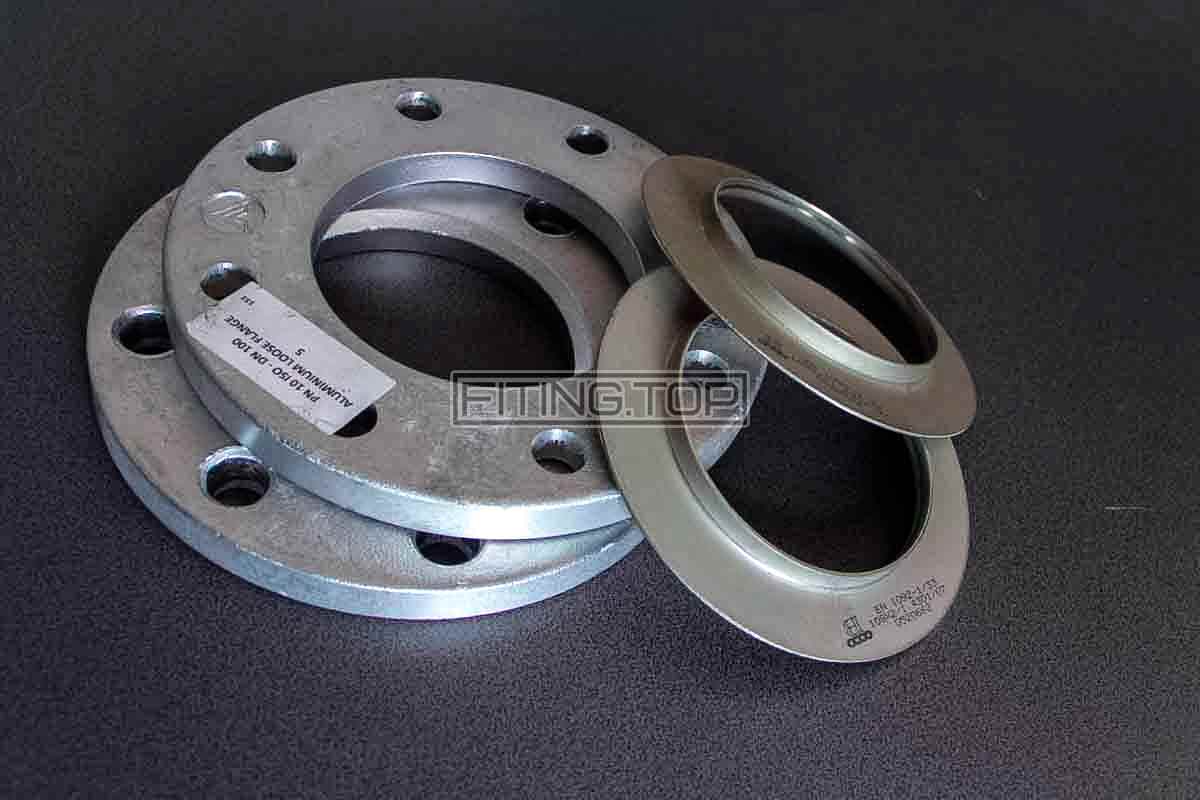

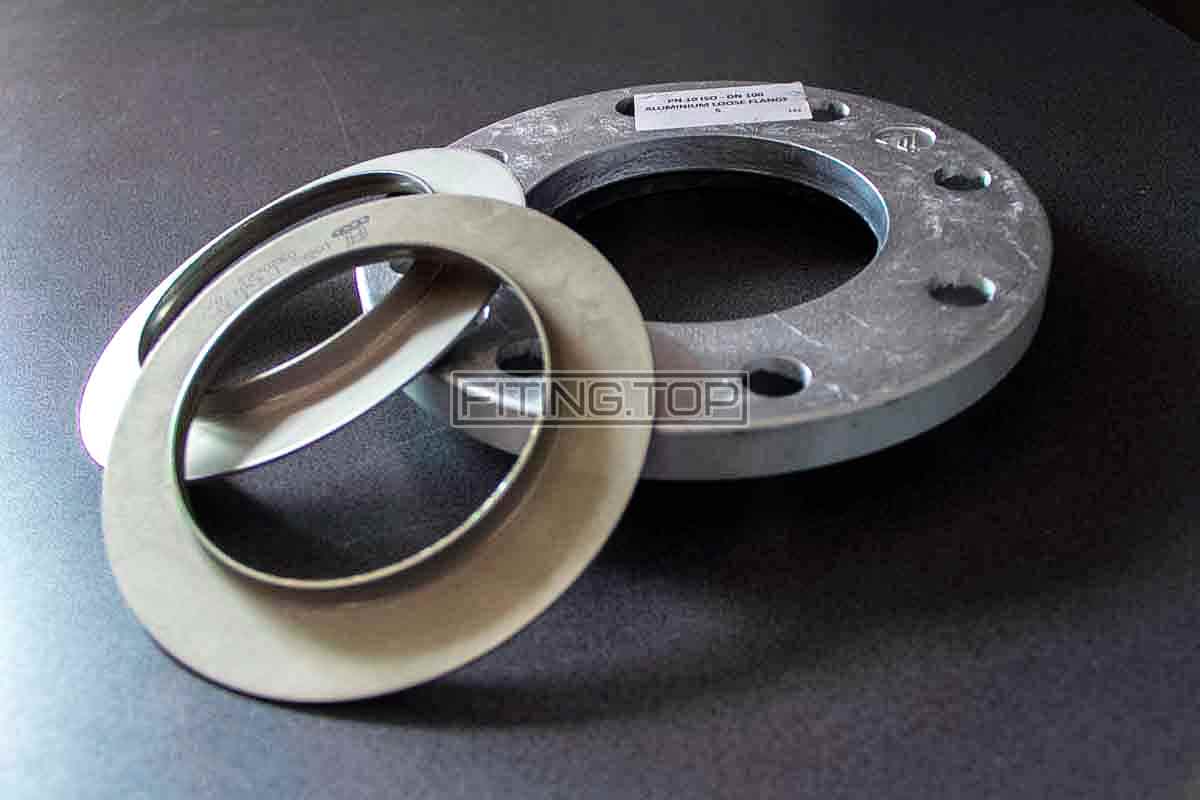

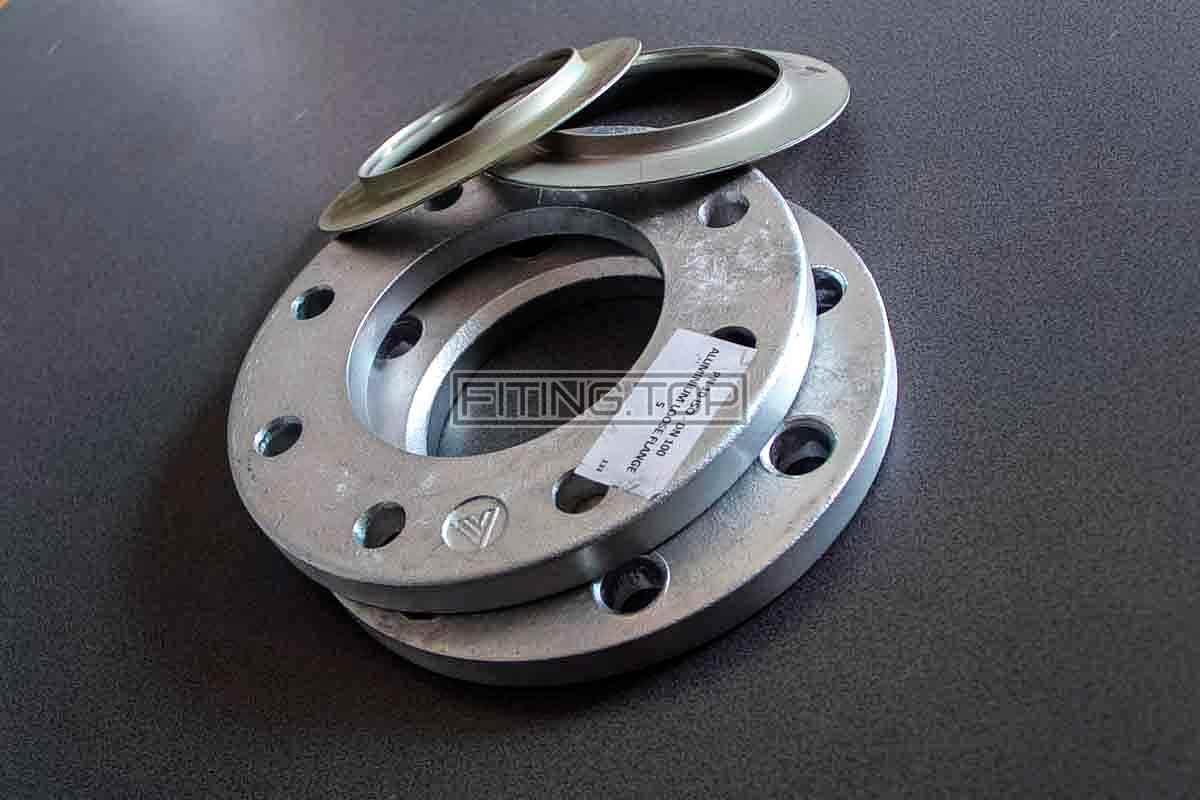

Відбортовка нержавіюча – деталь трубопровідної арматури, частина фланцевого з’єднання, яке носить ще назву – бортшайба або комір приварний. Являє собою кільце з нержавіючої сталі з виступаючим бортиком під приварення, яке відповідає діаметру труби. Використовується на виробництві для з’єднання труб різного діаметру, а також для монтажу ємнісного обладнання. Виготовляється з нержавіючої сталі AISI 304 або AISI 316.

Відбортовка з нержавіючої сталі AISI 304 – може використовуватись при низьких концентраціях сильних кислот (азотна, хлорна, соляна, сірчана) та при низьких температурах, а також при середніх температурах слабких кислот (яблучна, оцтова, лимонна, молочна). Це харчова аустенітна сталь, головним чином затребувана в харчовій промисловості та в середовищах з окислювальним характером. В Україні аналогом є сталь марки 08Х18Н10. Так само може йти з маркуванням AISI 304L – це означає, що в деталі з даної марки стали йде знижений вміст вуглецю та найчастіше використовується в зварних конструкціях. Вона краще чинить опір міжкристалітній корозії в місцях зварювання.

Або з нержавіючої сталі марки AISI 316 – це поліпшена версія нержавійки AISI 304, вона йде з додаванням молібдену та має більшу кількість нікелю в своєму складі, що надає їй додаткову корозійну стійкість в окислювальних середовищах. Наприклад, кипляча 20%-а фосфорна кислота, сірчана кислота при певній концентрації та температурі, сірчистий газ, гарячі органічні кислоти. Найчастіше використовується в медицині та на фармацевтичних підприємствах. Сталь AISI 316 при високій температурі має кращі фізичні та механічні властивості ніж AISI 304.

Стандарти, по яких виготовляються нержавіючі відбортовки

Комір приварний з нержавіючої сталі AISI 304 може бути виконаний за стандартом DIN та ISO (ГОСТ). Дана деталь виконана в німецькому метричному стандарті DIN та вимірюється в міліметрах. Один з найпоширеніших стандартів в Європі та РФ для трубної та запірної арматури. Так само може бути виконаний по шведському стандарту SMS. Візуально нічим не відрізняється, але всі виміри, йтимуть в дюймах, що ускладнює виміри метричним штангенциркулем. Цей стандарт, більш поширений в харчовій промисловості в Європі. Трубопровідна арматура за стандартом SMS більш економічна, в порівнянні з DIN, за рахунок використання меншої кількості металу, що позначається на товщині стінки, габаритних розмірах та різниці в діаметрі прохідного отвору. Але в зв’язку з тим, що в Україні не особливо поширений такий стандарт, то і виходить, що вироби мають більшу ціну ніж в стандарті DIN.

Відбортовка за стандартом ISO (ГОСТ) – міжнародний стандарт, який використовується в нафтохімічній та газовій промисловості. Деталі виконані по даному стандарті мають товстішу стінку, оскільки розраховані на роботу при великому тиску та високому температурному режимі. Відповідно і ціна на них буде більша, оскільки витрачено більше матеріалів на виробництво.

Артикул: Невідомо Категорія: Позначка:

Відбортовка нержавіюча: розміри (стандарт DIN)

отбортовка нержавеющая купить цена

D1 D2, мм H, мм T, мм
18 46/51 6 1,5/2
22 46 6 1,5/2
28 68 8 1,5/2
34 68/78 9 1,5/2
40 78 10 1,5/2
52 102 11 1,5/2
70 122 12 2
85 138 13 2
104 158 16 2

Відбортовка нержавіюча: розміри (стандарт ISO)

отбортовка нержавеющая купить цена

DN D1, мм D2, мм H, мм T, мм
8 13,5 35 6 2
10 17,2 43 6 2
15 21,3 43 7 2/3
20 26,9 58 8 2/3/4
25 33,7 68 9 2/3/4
32 42,4 78 10 2/3/4
40 48,3 88 10 2/3/4
50 60,3 102 12 2/3/4
65 76,1 122 12 2/3/4
80 88,9 139 12 2/3/4
100 114,3 158 16 2/3/4
125 139,7 188 17 2/3/4
150 168,3 212 18 2/3/4
200 219,1 270 18 2/3/4

Фланець алюмінієвий: розміри

купить фланец алюминиевый цена

Діаметр умовний (Dn), мм Діаметр внутрішній (D1), мм Діаметр міжосьової відстані(D2), мм Діаметр зовнішній (D3), мм Товщина фланця (H), мм Розмір кріплення (D4), мм Кількість кріпильних отворів, шт Вага одного фланця, кг
10 16 60 90 14 14 4 0,6
10 19 60 90 14 14 4 0,6
15 22 65 95 14 14 4 0,7
15 24 65 95 14 14 4 0,7
20 28 75 105 14 14 4 0,8
20 30 75 105 14 14 4 0,8
25 33 85 115 16 14 4 1,1
25 36 85 115 16 14 4 1,1
32 42 100 140 16 18 4 1,7
32 46 100 140 16 18 4 1,7
40 48 110 150 16 18 4 1,8
40 54 110 150 16 18 4 1,8
50 60 125 165 16 18 4 2,2
50 65 125 165 16 18 4 2,2
65 81 145 185 16 18 4 2,6
80 94 160 200 18 18 8 3,3
100 113 180 220 18 18 8 3,7
125 138 210 250 18 18 8 4,5
150 164 240 285 18 22 8 5,6
200 225 295 340 20 22 8 7,5
