Штуцер шланговий нержавіючий різьбовий

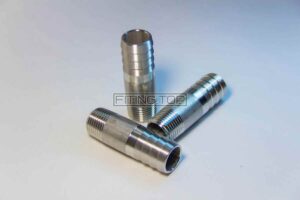

Штуцер шланговий нержавіючий – деталь нарізного фітингу, яка з’єднує деяке обладнання зі шлангом. Складається з зовнішньої різьби з одного боку та приєднання «ялинка» (під шланг) з іншого, а між ними розташована шестигранна гайка. Цей виріб найчастіше використовується для з’єднання клапана зворотного зі шлангом, крана зі шлангом і т.д. Виготовляється за міжнародним стандартом ISO та розрахований на тиск до 2 Мпа (20 бар). А рекомендований температурний режим від – 20 ° С до + 220 ° С.

Матеріал виготовлення штуцера «ялинки»

Даний штуцер шланговий може бути виконаний з нержавіючої сталі AISI 304 – харчова аустенітна сталь, з низьким вмістом вуглецю, головним чином затребувана в харчовій промисловості та в середовищах з окислювальним характером. Може бути використана при низьких концентраціях сильних кислот (азотна, хлорна, соляна, сірчана) та при низьких температурах, а також при середніх температурах слабких кислот (яблучна, оцтова, лимонна, молочна). В Україні аналогом є сталь марки 08Х18Н10.

Або з нержавіючої сталі марки AISI 316 – це поліпшена версія нержавійки AISI 304, вона йде з додаванням молібдену та має більшу кількість нікелю в своєму складі, що надає їй додаткову корозійну стійкість в окислювальних середовищах. Наприклад, кипляча 20%-а фосфорна кислота, сірчана кислота при певній концентрації та температурі, сірчистий газ, гарячі органічні кислоти. Найчастіше використовується в медицині та фармацевтичних підприємствах. Сталь AISI 316 при високій температурі має краще фізичні та механічні властивості ніж AISI 304.

Модельний ряд шлангових ніпелів

В першу чергу, штуцери розрізняються за розмірами. Діаметр деталі може мати різні показники: DN 15, DN 20, DN 25, DN 32, DN 40, DN 50, DN 80, DN 100 та інші. Розмір підбирається відповідно до діаметра застосовуваного шлангу.

Основні види штуцерів під шланг:

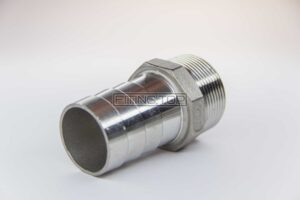

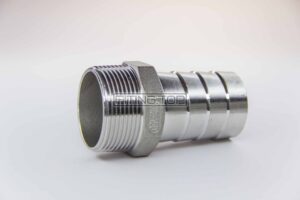

  • Зовнішня різьба (ЗР) – виріб складається з елемента із зовнішнім різьбленням з одного боку та шлангового штуцера (ялинки) з іншого боку. Для зручності монтажу між двома цими елементами знаходиться шестигранник. У однакових діаметрів штуцера, шлангова надставка (ялинка) відрізняється по діаметру (для зручності підбору до діаметру шлангу або рукава).
  • З внутрішньою різьбою (ВР) – так само складається з внутрішньої циліндричної різьби та місця під шланг у вигляді «ялинки», а між ними шестигранник під ключ.
  • Під зварювання (ЗВ) – різьбовий фітинг циліндричної форми з «ялинкою» для шланга та приварним патрубком по кінцях. У даного нержавіючого штуцера однаковий зовнішній діаметр патрубка під зварювання та «ялинки», монтажного шестикутника між ними немає. Приварна «ялинка» під шланг виготовляється з нержавіючих труб стандарту Din17457, ГОСТ 9941-81, призначена для кріплення шлангів та рукавів до обладнання та труб методом зварювання. Даний штуцер широко використовується в системах високого тиску, де для посилення з’єднання патрубок приварюється, а шлангове з’єднання фіксується посиленим хомутом.
  • Подвійний ( «ялинка-ялинка») – різьбовий фітинг циліндричної форми, з «ялинкою» під шланг по обох кінцях. Відмітна особливість даного шлангового з’єднання в однаковому зовнішньому діаметрі обох «ялинок», а також у відсутності шестигранника. Штуцер з’єднувальний для шлангів виготовляється з труб стандарту Din17457, ГОСТ 9941-81 та призначений для кріплення шлангів однакового зовнішнього діаметра між собою.

Характеристика

Ключові технічні характеристики деталі:

  • Найпоширеніші матеріали виготовлення: нержавіюча сталь AISI 304 або AISI 316. Вони стійкі до різноманітних впливів та відрізняються довговічністю в експлуатації.
  • З’єднувачі для шлангів можуть мати діаметр, що коливається в діапазоні 10-100 міліметрів.
  • Наявність внутрішньої та зовнішньої різьби.
  • За типами розрізняють Т-, Y-, Ш-образні елементи.
  • Устаткування може використовуватися при температурних показниках від -20 до +140 градусів за Цельсієм.
  • Робочий тиск – до 20 Бар.

На сьогоднішній день такі деталі кріплення виробляються на верстатах сучасного зразка, що мають числове програмне управління. Це дозволяє зберігати високу якість продукції та забезпечувати надійність монтажу на будь-якому рівні.

Штуцери кріпляться до системи трубопроводу або насосів за допомогою нарізного сполучення, що представляє собою молочну муфту. Щоб зафіксувати шланг на надставці краще використовувати швидкоз’ємні хомути для шлангів.

Кріплення шлангу з використанням дроту може привести до його швидкого зносу через невелику ширину, яка надає високий тиск на деталь. Вона просто перерізає поверхню.

Будь-які види сталевих штуцерів та інших різьбових та приварних фітингів можна придбати в нашій компанії за вигідними цінами. У каталозі на сайті представлено безліч елементів для монтажу різного розміру та призначення. Всі товари мають високу якість виконання, надійність та гарантію від виробника.
