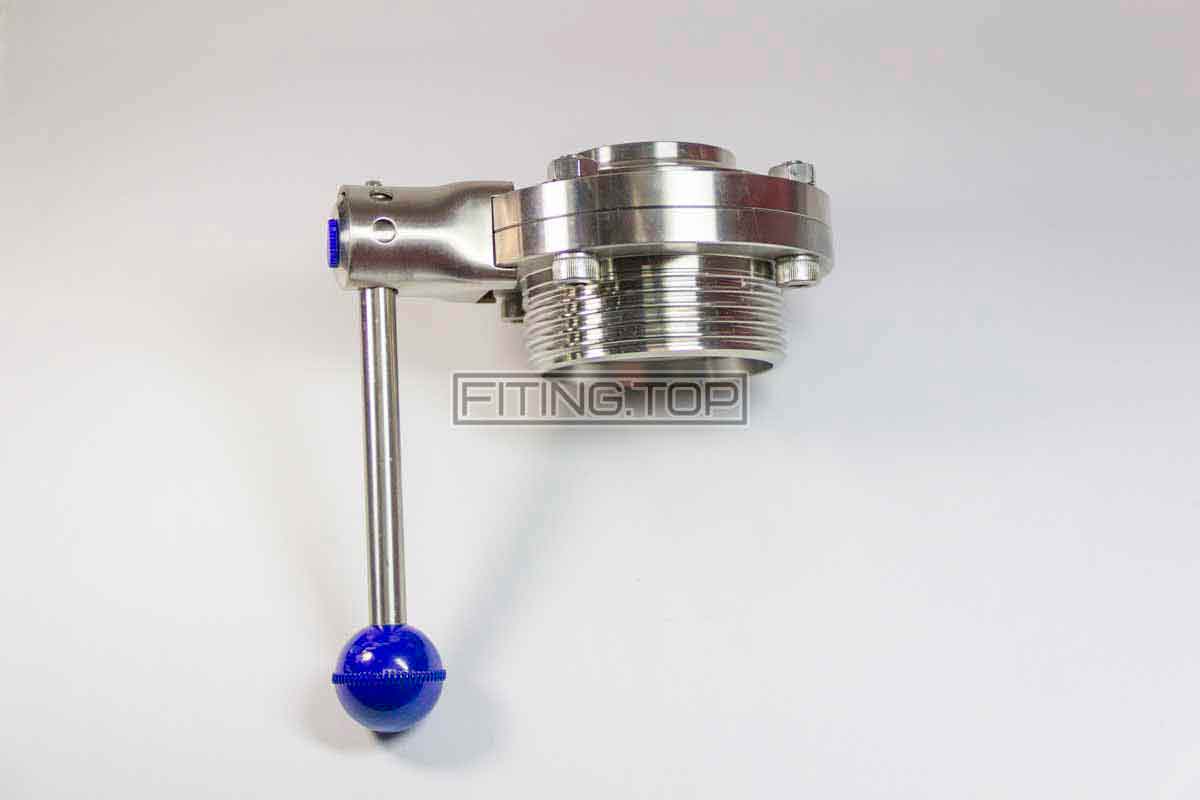

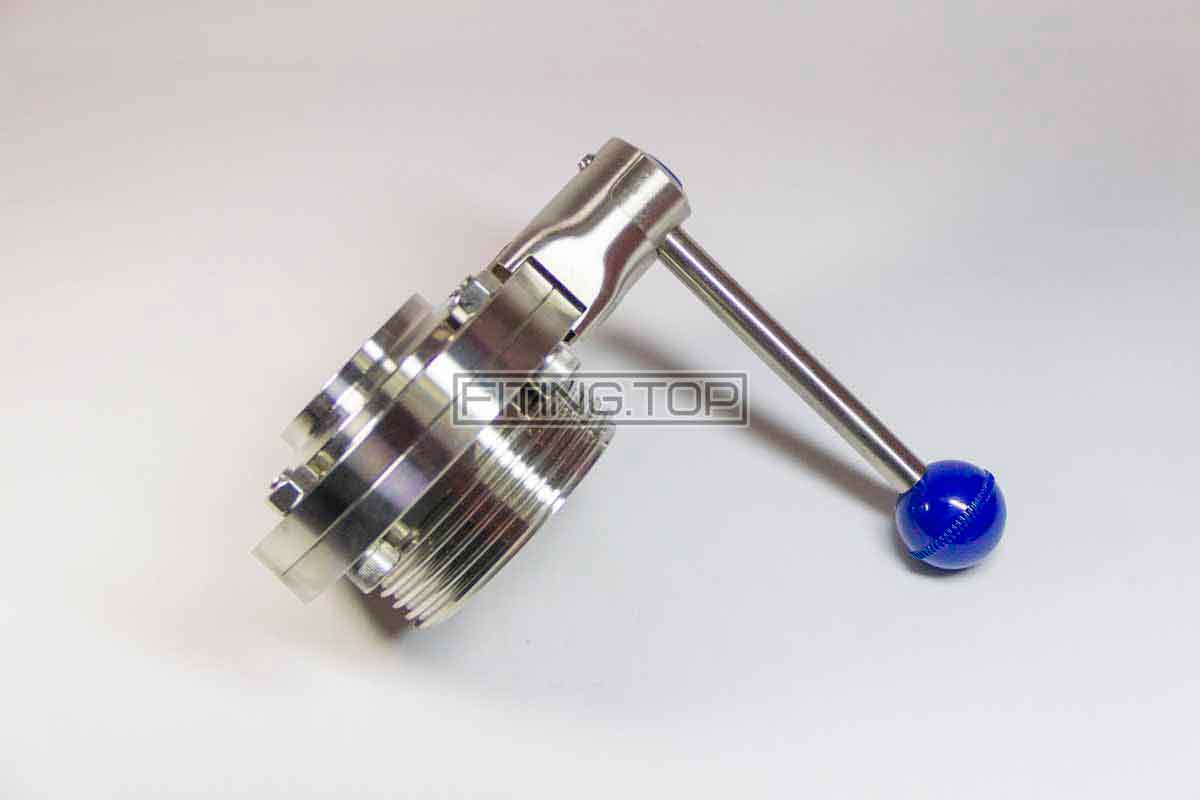

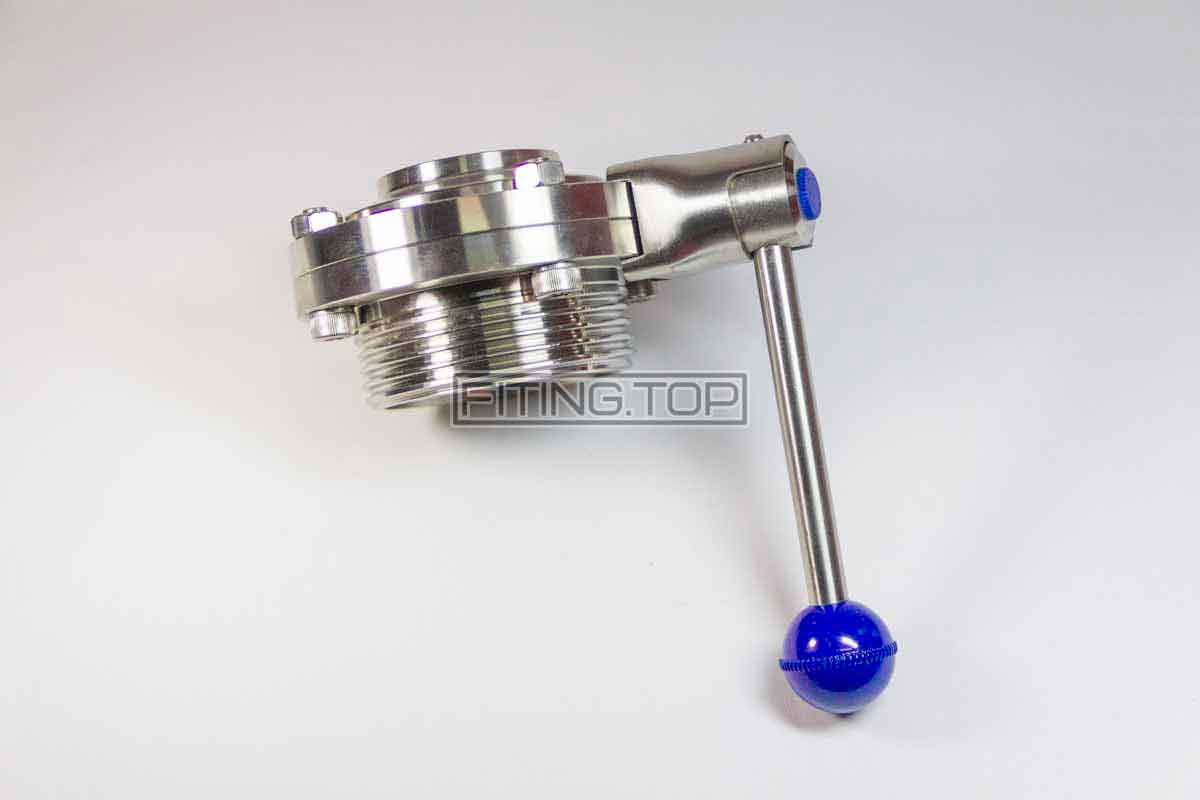

Затвор дисковий нержавіючий різьба-зварка AISI304 DIN 11850


Матеріал: нержавіюча сталь AISI304 / AISI316
Стандарт: DIN 11850
Приєднання: різьба-зварка

950.00 грн.8,900.00 грн.

Щоб дізнатися ціну, оберіть потрібний розмір деталі

Очистити

4302 Заслінка шиберна з нержавіючої сталі з приєднанням різьба-зварка за стандартом DIN 11850 AISI304 має ряд особливостей та характеристик. Обговоримо частину з них. Якщо ви ніколи не стикалися з цією деталлю (заслінка шиберна нержавіюча), то її зовнішній вигляд може здатися складним та максимально не зрозумілим. Небагато розібравшись у нюансах, дані затвори виявляться простими як у своїй будові, так і у використанні.

Нержавіючі затвори дискові: будова та відмінні риси

Дискові затвори з нержавіючої сталі – деталь із розряду запірно-регулюючої арматури, що перекриває/відкриває прохід робочого продукту. Його часто використовують на виробництві, тому що він максимально простий у використанні та не вимагають особливих навичок чи додаткових знань. Легко відкривається-закривається без допоміжних пристроїв чи ключів. Швидко монтується-демонтується. Має невелику вагу щодо аналогічних деталей (наприклад, кран кульовий важитиме в 1,5-2 рази більше).

Ручка затвора з нержавіючої сталі

Важливо розуміти, що будова виробу не дозволяє плавно регулювати потік рідини. Затвор може або відкривати або закривати прохід. Ручка для затвора виготовлена таким чином, що в ній розташовано 3 (іноді 4 отвори). Це свого роду фіксатори, які запобігають затвору від несанкціонованого відкриття. Тож. є такі положення – відкрите, закрите та проміжне (іноді два). У затворах європейського типу використовуються ручка-клешні. Але про неї треба говорити окремо.
Кулька має виключно допоміжний характер. Завдяки йому зручно робити тиск на саму ручку. Іншими словами, якщо ця кулька загубиться, то це не вплине на працездатність затвора в цілому. Колір кульки також ні на що не впливає і не має прихованих конспірологічних смислів.

Довжина рукоятки може бути довшою, а може бути коротшою. Це залежить від низки факторів. Перший і найголовніший – діаметр затвора. Чим більший розмір затвора дискового нержавіючого, тим довша сама рукоятка. Друга причина – на ручки немає строгих стандартів. Жодний ГОСТ або DIN не регулює цей параметр. Тому, кожен виробник на власний розсуд вибирає сам довжину даної частини виробу. Ручка кріпиться до корпусу затвора через гвинт під шестигранник. Довжина гвинта та його розмір залежить від діаметра затвора. Чим більший затвор, тим більше гвинт. Зазвичай цей гвинт ховається за декоративною пластиковою заглушкою.

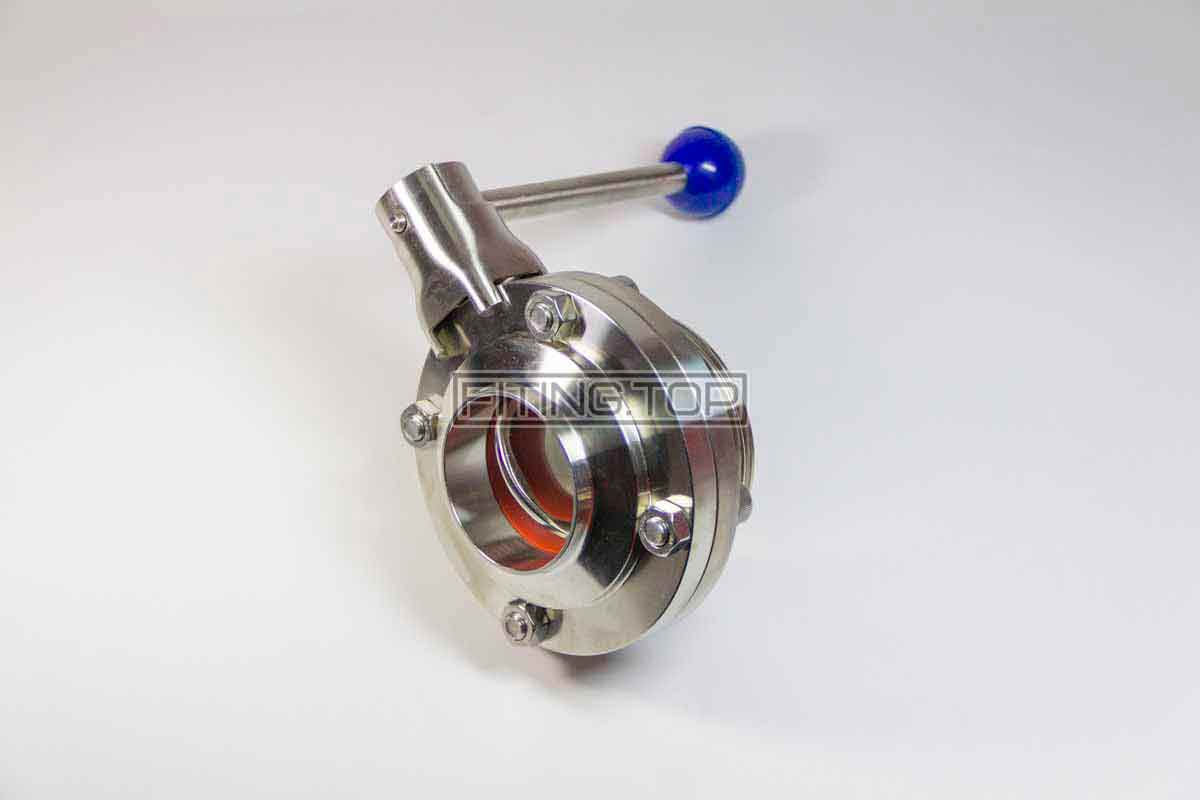

Заслінка дискова нержавіюча: корпус

Корпус дискового затвора складається із двох половинок. Кожна з них кріпиться до трубопроводу по-своєму. У разі ми маємо приєднання «різьба-зварка». Це означає, що одну сторону потрібно буде приварити до труби, а другу – приєднати через різьбове з’єднання. Ця деталь – дисковий затвор з нержавіючої сталі, може мати різну приєднувальну частину. А саме: різьблення-різьблення, різьблення-зварювання, кламп-кламп. Є й інші варіації, але вони не такі популярні і використовуються на порядок рідше. Весь асортимент продукції можна переглянути на сайті fiting.top у відповідному розділі.

Якщо говорити про приєднувальну частину, то один з найважливіших моментів, про який потрібно відразу обмовитися, це стандарт виробництва. Існує кілька стандартів виготовлення цих затворів. Але найпопулярнішими, як і раніше, залишаються – DIN та SMS. Про наявність нержавіючого затвору за стандартом SMS можете уточнити у наших консультантів окремо (вони також є). Чому важливо знати стандарт виконання? Та хоча б тому, що ви не зможете підібрати різьбову «відповідну частину» до нього, якщо не знатимете цей стандарт виконання. Справа в тому, що різьблення на цих затворах специфічне. Ви не зможете підібрати аналог, або «щось подібне» або навіть самостійно виточити її. Дане різьблення виготовляється за стандартом DIN 11850 (11851). Використовується на багатьох сполучних деталях – затвори дискові, крани кульові, зворотні клапани, муфти молочні, фільтра, різні клапани і так далі. Якщо спрощено, існує певний стандарт виконання і під нього різні виробники виготовляють різні деталі. Вони можуть виконувати безліч різноманітних функцій, мати купу різних форм і видів, можуть бути більшими (насоси) або зовсім маленькими (муфти). Але всі вони матимуть одну спільну особливість – приєднувальна частина відповідатиме стандарту DIN, а це означає, що всі вони між собою стиковуватимуться.

Щоб приєднати різьбову частину затвора до трубопроводу, вам знадобиться «відповідна частина». Що це таке. Якщо коротко – штуцер конічний, гайка шліцева, ущільнення. Якщо докладно, це складова частина від муфти молочної. Муфта молочна складається з таких деталей – шліцева гайка, штуцер конічний, штуцер різьбовий, ущільнення в муфту. Тому ви можете застосувати цю формулу і на інших деталях (у деяких. навпаки, буде штуцер конічний або буде два штуцера і їх потрібно з’єднати, ну і так далі). В даному випадку у нас є штуцер різьбовий на затворі, тому його потрібно приєднати через «відповідь» – шліцева гайка, штуцер конічний і ущільнення. Штуцер конічний приварюється до труби, перед цим одягнувши гайку шліцеву, а ущільнення вже вставляється між двома штуцерами. Щоб усі ці деталі з’єдналися між собою, усі вони мають бути виготовлені за стандартом DIN.
З одного боку, це виглядає складно, за фактом – надалі це полегшить роботу з даною деталлю.

Із привареною частиною все набагато простіше. Ця частина приварюється встик до основної труби. Дуже важливо – не всередину, не назовні, саме встик. Таким чином, у вас не буде зон застою продукту. Так як у затворі немає зауження, то продукт протікатиме плавно і з однаковою швидкістю по даній ділянці трубопроводу. Розміри приварної частини можна подивитися в розділі Характеристика.
Дві половинки затвора з’єднуються між собою через гвинти та гайки. 4 гайки і 4 гвинти щільно притисніть дві частини між собою. Гвинти затискаються шестигранником.

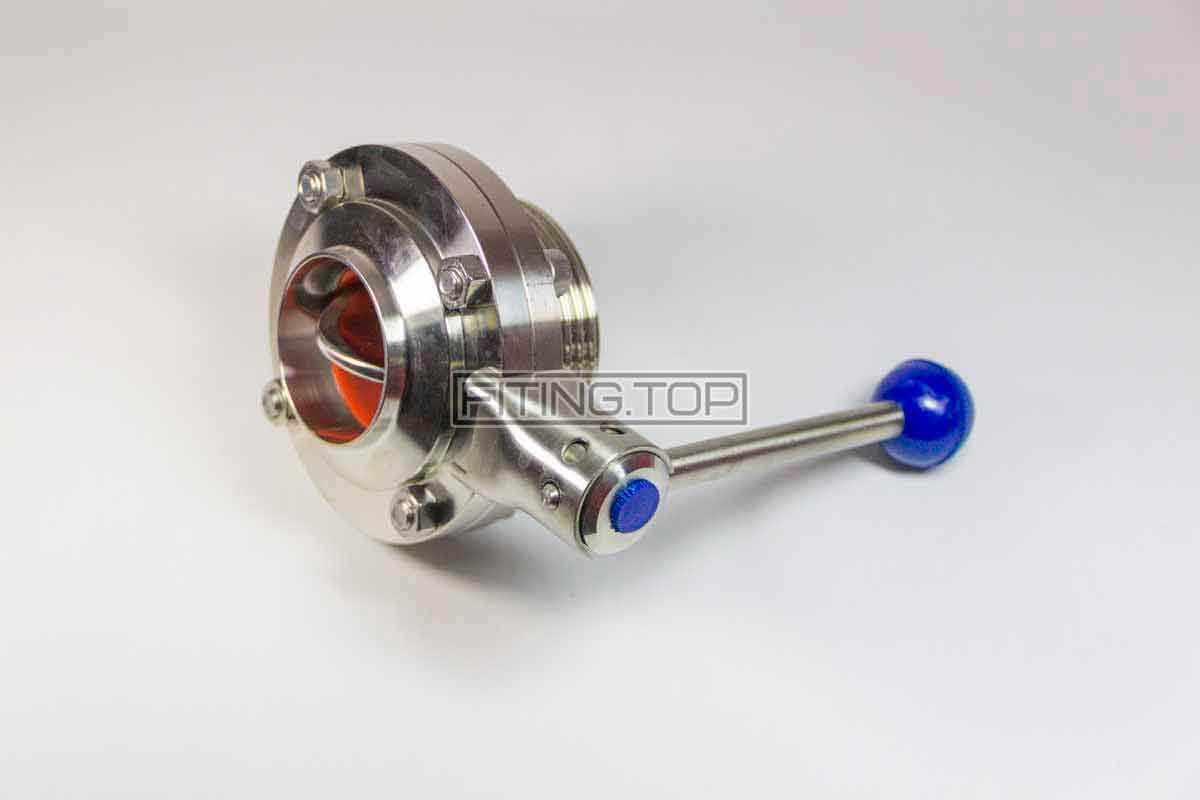

Ущільнення для дискового затвора з нержавіючої сталі AISI304

Якщо говорити про заслінку дискову нержавіючу, ущільнення затвор буде найскладнішим елементом. На це є кілька причин. Одна з них – це розмір. Через те, що немає конкретного стандарту виготовлення кільця ущільнювача для затвора, кожен завод-виробник робить їх на свій розсуд. Зовні ви можете навіть не відрізнити не те щоб ущільнення, але навіть і самі затвори. Вони можуть бути ну прямий один в один. Але в той момент, коли потрібно буде замінити вкладиш в шиберну заслінку, буде ясно, що це зробити не так просто. Саме тому ми просимо-вимагаємо, щоб клієнт уважно перевіряв таблицю з розмірами гумки для затвора. Потрібно перевірити всі параметри – зовнішній діаметр ущільнення, внутрішній його ширину, а також розмір під шток. Буде важливим кожен параметр. Ми неодноразово стикалися з ситуацією, коли всі параметри збігалися, крім розміру під шток. Тому будьте уважні під час заміни ущільнення.

Що стосується матеріалу виготовлення, то ми можемо запропонувати два варіанти – вкладиш у заслінку шиберну із матеріалу силікон та EPDM. Про кожен з них розписано окремо у відповідному розділі Ущільнення дисковий затвор.

Чому вибирають різьбове приєднання

Різьбовий затвор нержавіючий вибирають для того, щоб зручно було його обслуговувати надалі. Які можуть виникнути ситуації? По-перше, заглушити трубопровід. На різьбову частину одягається гайка глуха і дана частина трубопроводу буде заглушена. По-друге, завжди буде можливість швидко і легко приєднати будь-що – дуже часто використовують різні шланги для одного резервуара. По-третє, можливо, ви захочете змінити цю частину магістралі – додати фільтр або клапан, розділити на два або три виходи один вхід і так далі. Плюсів дуже багато. І якщо ви думаєте, що спочатку переплачуєте якусь частину грошей, то надалі зможете відчути переваги цього типу приєднання.

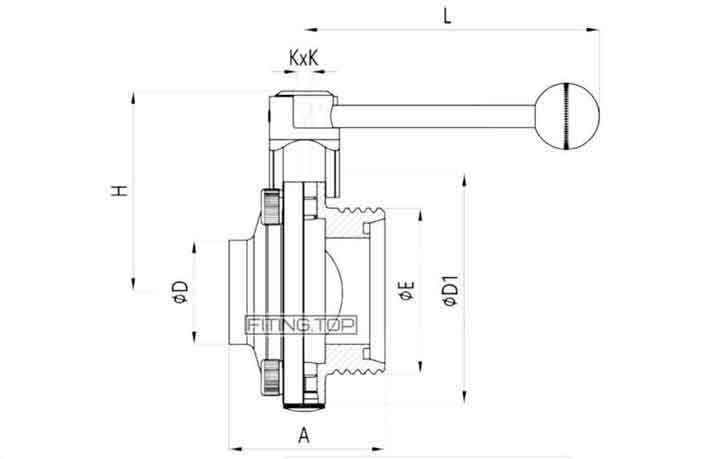

Кран дисковий нержавіючий: розміри

Затвори виконані за стандартом DIN. Від цього можна відштовхуватися та вибирати подальші супутні деталі. Якщо говорити про габаритні розміри шиберної заслінки з нержавіючої сталі, всі параметри ви можете знайти в розділі Характеристика на даній сторінці. Для вашої зручності також розташований паспорт нержавіючого затвора. який можна завантажити у форматі PDF. Якщо залишаться додаткові питання, ви завжди можете звернутися до наших спеціалістів за телефоном або електронною поштою. Консультація безкоштовна. Насамперед це саме ми зацікавлені, щоб ви могли легко та просто вибрати, та купити затвор дисковий нержавіючий.

Де затвор нержавіючий дисковий AISI 304 в Україні

Вибрати і купити нержавіючі затвори DIN можна в даному інтернет магазині. Ціна на затвор нержавіюча дискова вказана вже з урахуванням ПДВ. Для того, щоб дізнатися про ціну на дисковий затвор з нержавіючої сталі AISI 304, виберіть потрібний розмір виробу у відповідній графі на даній сторінці. Ми співпрацюємо, як з юридичними особами (виставляється рахунок з урахуванням ПДВ), так і з фізичними особами (оплата на картку банку або післяплатою). Продукція надсилається щодня Новою поштою до всіх населених пунктів України. Купити затвори нержавіючі дискові у Києві за низькою ціною можете прямо у нас в офісі (склад знаходиться там же). Оскільки ми робимо відправки з міста Київ, посилки відправляються і прибувають в пункт призначення максимально швидко. Ви можете купити заслінку шиберну 1 штуку нержавіючу, а можете 10. Мінімальної кількості немає. Обробляємо всі замовлення на будь-яку кількість деталей. За більш детальною інформацією звертайтесь до наших спеціалістів за телефоном або електронною поштою.

Як вибрати та купити шиберну заслінку різьба-зварка з нержавіючої сталі: відео

Заслінка шиберна нержавіюча гайка зварка (Г-С): 3D

Почніть тягнути, щоб повернути зображення.

купить Затвор дисковый нержавеющий резьба-сварка AISI304 DIN 11850

Залишились питання?
Телефонуйте нам! +38 068 47 46 437
Пишіть нам! info@fiting.top



Дозвольте нам довести вам, що з нами вигідно та зручно співпрацювати!

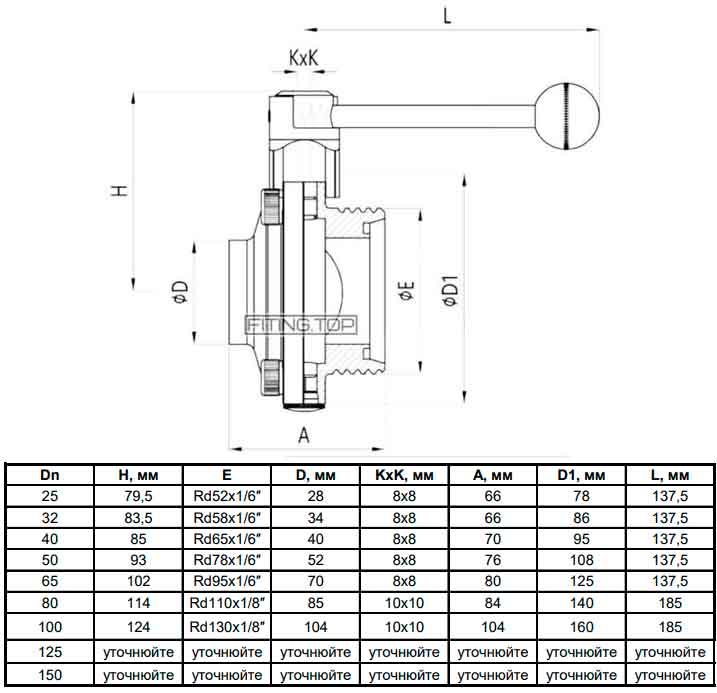

Таблиця з розмірами: заслінка шиберна нержавіюча різьба-зварка

Затвор дисковий нержавіючий різьба-зварка AISI304 DIN 11850



купити нержавіючі деталі в Києві



Іноді розміри у таблиці можуть відрізнятися від фактичних. Якщо вам важливо кожен параметр до 1 мм, рекомендуємо звернутися до нашого фахівця. Він за вашим запитом заміряє потрібну деталь і повідомить уже всі параметри виробу в індивідуальному порядку.
