Штуцер резьбовой нержавеющий для муфты молочной AISI304 DIN 11850

(1 отзыв клиента)

Материал: нержавеющая сталь AISI 304/AISI 316
Стандарт: DIN 11850

56.00 грн.1,550.00 грн.

Чтобы узнать цену, выберите нужный размер детали

Очистить

Штуцер резьбовой нержавеющий – одна из неотъемлемых деталей муфты молочной в сборе. В данном случае она изготовлена по стандарту DIN 11850 из пищевой нержавеющей стали AISI 304. Есть и другие вариации данной детали, но не будем углубляться в исключения. Приварочная часть штуцера имеет наружный диаметр 52 мм, стенку 1,5 мм. Если замерить наружный размер резьбы, то она будет 78 мм. Иногда эти параметры крайне важны, чтобы подобрать нужную деталь.

Как правильно выбрать резьбовые штуцера DIN 11850

Какой бы простой не казалась данная деталь, ее подбор бывает крайне проблематичным. Все дело в том, что есть несколько моментов, на которые следует обратит внимание.

Начать, пожалуй, стоит с того, что данные штуцера изготавливаются в разных стандартах. А это значит, что хоть они внешне и будут похожими, но по факту будут отличаться буквально несколькими миллиметрами. Поэтому повторю еще раз. Данные штуцера выполнены по стандарту DIN и имеют все размеры строго таблице, которая расположена на данной странице в разделе «Характеристика».

Ну и второй основной совет по подбору данной детали. Каким бы странным он не казался, но скорее всего у вас уже есть штуцер конический и вам нужна «ответная часть». Поэтому, чтобы выбрать штуцер резьбовой, нужно внимательно померить штуцер конический. Со всеми размерами вы можете ознакомиться в соответствующем разделе, но что касаемо штуцера конического DN 50, то он имеет следующие размеры. Приварочная часть имеет наружный диаметр 52 мм, стенка 1,5 мм, а наружный размер конуса 68 мм. Если же вы хотите мерить по гайке шлицевой, то внутренний размер ее резьбы будет 78 мм.

Чуть ниже есть видео обзор данных штуцеров и там тщательно про подбор данной детали все рассказано. Но если останутся вопросы, то обязательно свяжитесь с нашими консультантами.

Где купит штуцер резьбовой нержавеющий DIN 11850

Резьбовые штуцера нержавеющие для муфты молочной DIN 11850 купить можно в данном интернет магазине по низкой цене. Вы найдете широкий ассортимент данной продукции всех диаметров – от Dn 15 до Dn 150. Если нужная будет нержавеющая сталь AISI316, то мы сможем привезти любое количество любого диаметра в Украину в течении 1 недели. Отправляем продукцию во все населенные пункты Украины Новой почтой. Мы постараемся сделать все возможное, чтобы данные детали приехали к вам на склад «на вчера». Звоните и мы докажем, что с нами быстро и выгодно сотрудничать!

Резьбовое соединение приварное комплект 2012 из нержавеющей стали AISI 304 или AISI 316 выполнено по стандарту DIN 11850. Молочная муфта может комплектоваться такими деталями:

  • конический штуцер приварной 2011;
  • резьбовой штуцер приварной 2010;
  • гайка накидная 2003;
  • уплотнение в резьбовое соединение 2004;
  • конический штуцер-заглушка 2030;
  • гайка глухая с цепочкой и прокладкой 2029;
  • шланговая надставка коническая 2052;
  • шланговая надставка резьбовая 2051.

Как правильно выбрать штуцер резьбовой для муфты: видео

Нержавеющий резьбовой штуцер приварной 2010: 3D

Начните тянуть, чтобы вращать изображение.

нержавеющий резьбовой штуцер приварной 2010



Остались вопросы?

Звоните нам! +38 068 47 46 437

Пишите нам! info@fiting.top

Артикул: Н/Д Категория: Метка:

Таблица с размерами: штуцер резьбовой нержавеющий

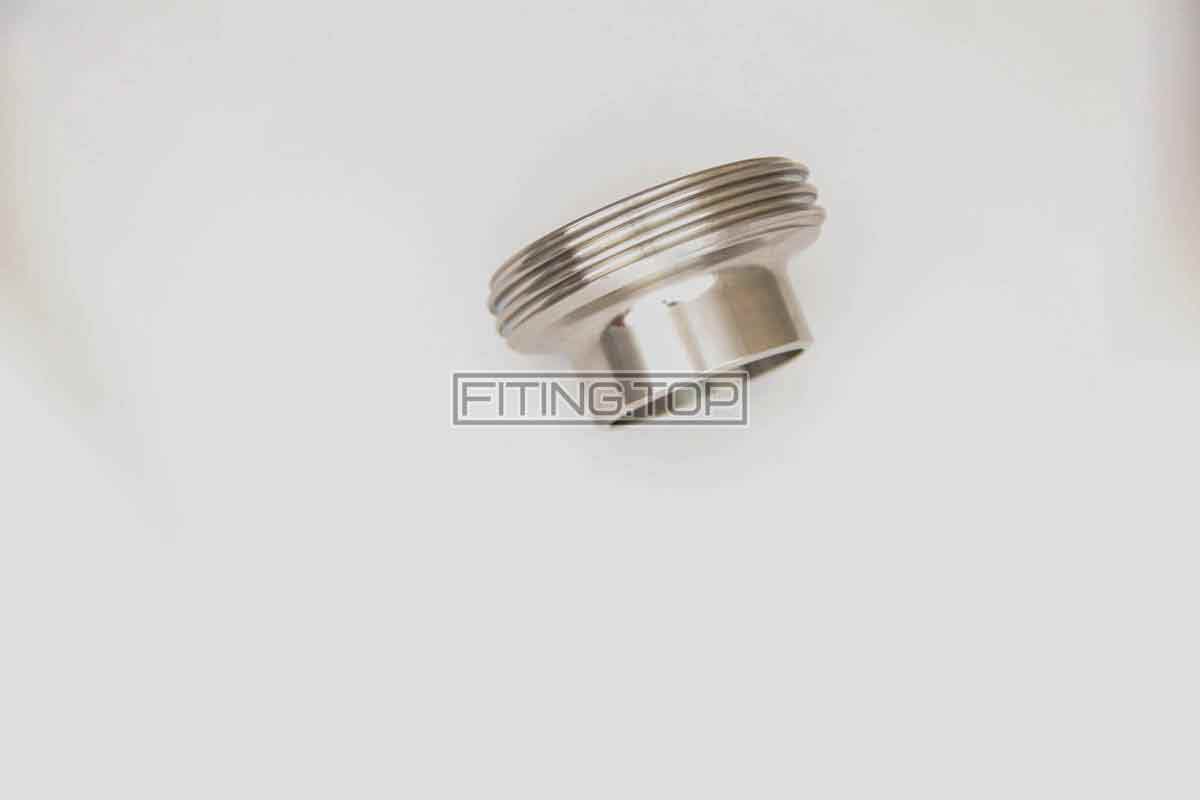

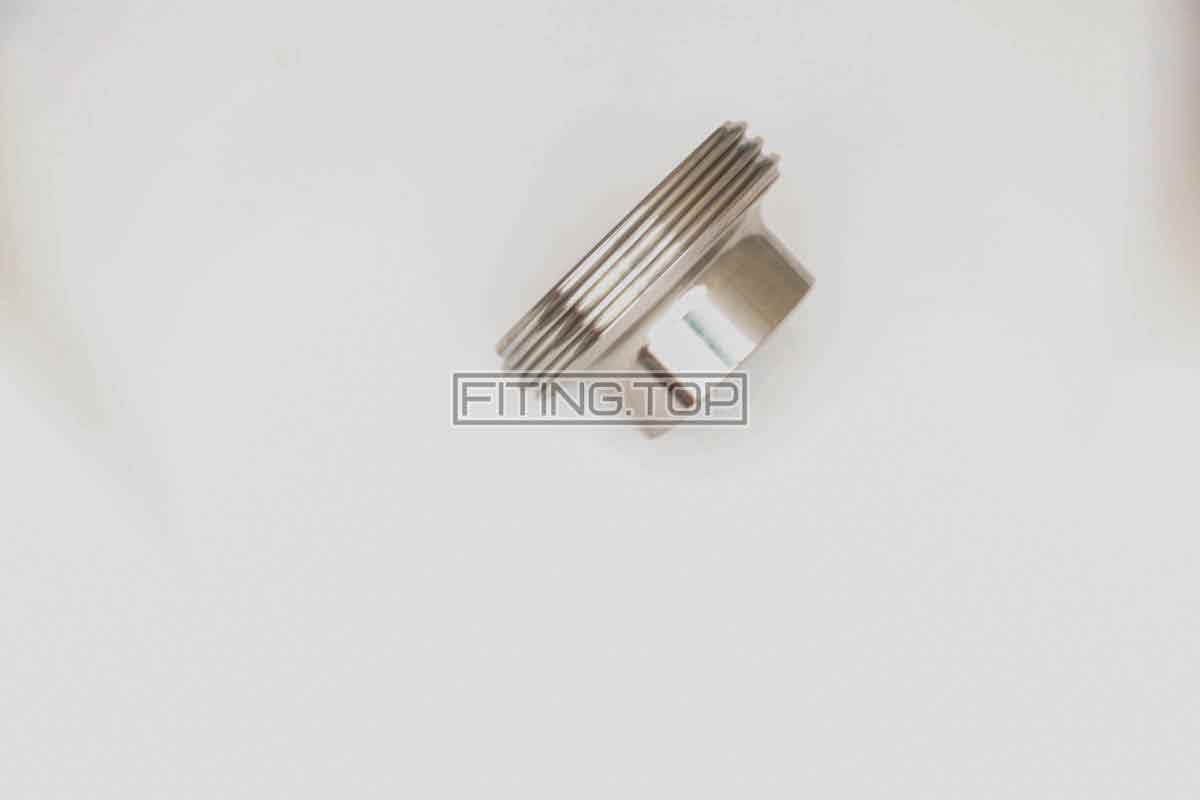

купить штуцер резьбовой нержавеющий цена

DN (Ду) b c d (резьба DIN 405) a Вес, кг
10 10 13 Кр 28×1/8 21 0,04
15 16 19 Кр 34×1/8 21 0,05
20 20 23 Кр 44×1/6 24 0,09
25 26 29 Кр 52×1/6 29 0,11
32 32 35 Кр 58×1/6 32 0,13
40 38 41 Кр 65×1/6 33 0,16
50 50 53 Кр 78×1/6 35 0,22
65 66 70 Кр 95×1/6 40 0,35
80 81 85 Кр 110×1/4 45 0,52
100 100 104 Кр 130×1/4 54 0,67
125 125 129 Кр 160×1/4 46 0,99
150 150 154 Кр 190×1/4 50 1,71
