Фланец алюминиевый Ру 10 для нержавеющей отбортовки


Марка стали: алюминий

119.00 грн.535.00 грн.

Чтобы узнать цену, выберите нужный размер детали

Очистить

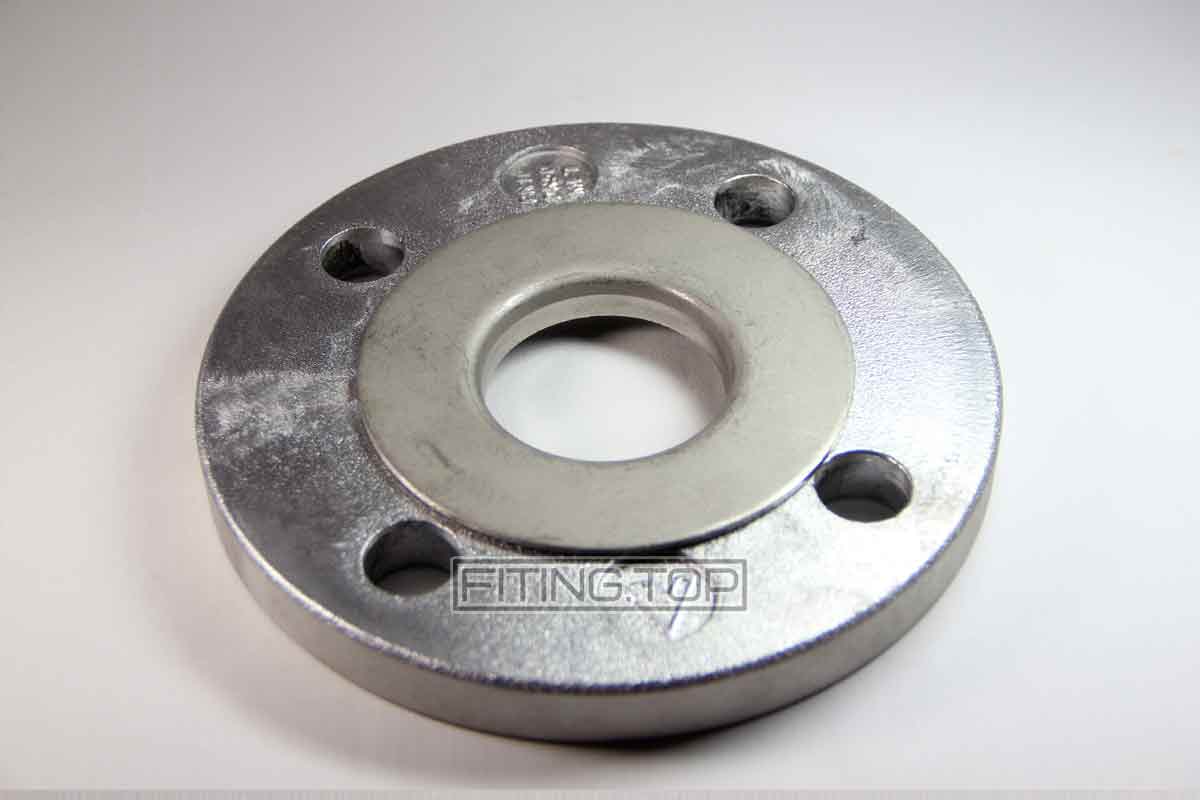

Фланец алюминиевый  – разновидность свободного фланца, изготовленный штамповкой из алюминия и сплавов на основе алюминия, предназначен для быстрого соединения элементов трубопровода и труб с помощью приварки к концам деталей (отводы, трубы, тройники) нержавеющих борт-шайб (отбортовка). Основное преимущество такого соединения – это его дешевизна, возможность использования на пищевых производствах. Выполнен согласно DIN 2642 в фоме диска с отверстием для соединения трубопроводов и с отверстиями для болтов и шпилек, расположенных равномерно. Материал алюминиевого сплава выполнен по стандарту EN AC-47000.

2078 AL Фланец алюминиевый

Основные характеристики алюминиевого свободного фланца:

  • Диаметр: от 10 мм до 500 мм.
  • Давление: 10 атм. (маркировка PN10)
  • Материал: алюминий / силумин
  • Стандарт изготовления фланца: DІN 2642 / ГОСТ 12822 – 80

Фланец свободный алюминиевый является распространённым элементом многих трубопроводных систем. Это мотивируется, прежде всего, его дешевизной, делающей изделие доступным для обширного сегмента пользователей. При этом оно отличается достаточно неплохими эксплуатационными характеристиками, поэтому востребовано в системах бытового отопления и водообеспечения, a также на производственных трубопроводах и в пищевом производстве.

Фланец алюминиевый и нержавеющая отбортовка: видео

Остались вопросы?

Звоните нам! +38 068 47 46 437

Пишите нам! info@fiting.top





Фланец алюминиевый: размеры

купить фланец алюминиевый цена

Диаметр условный (Dn), мм Диаметр внутренний (D1), мм Диаметр межосевого расстояния (D2), мм Диаметр внешний (D3), мм Толщина фланца (H), мм Размер крепежа (D4), мм Количество крепежных отверстий, шт Вес одного фланца, кг
10 16 60 90 14 14 4 0,6
10 19 60 90 14 14 4 0,6
15 22 65 95 14 14 4 0,7
15 24 65 95 14 14 4 0,7
20 28 75 105 14 14 4 0,8
20 30 75 105 14 14 4 0,8
25 33 85 115 16 14 4 1,1
25 36 85 115 16 14 4 1,1
32 42 100 140 16 18 4 1,7
32 46 100 140 16 18 4 1,7
40 48 110 150 16 18 4 1,8
40 54 110 150 16 18 4 1,8
50 60 125 165 16 18 4 2,2
50 65 125 165 16 18 4 2,2
65 81 145 185 16 18 4 2,6
80 94 160 200 18 18 8 3,3
100 113 180 220 18 18 8 3,7
125 138 210 250 18 18 8 4,5
150 164 240 285 18 22 8 5,6
200 225 295 340 20 22 8 7,5

Отбортовка нержавеющая: размеры (стандарт DIN)

отбортовка нержавеющая купить цена

D1 D2, мм H, мм T, мм
18 46/51 6 1,5/2
22 46 6 1,5/2
28 68 8 1,5/2
34 68/78 9 1,5/2
40 78 10 1,5/2
52 102 11 1,5/2
70 122 12 2
85 138 13 2
104 158 16 2

Отбортовка нержавеющая: размеры (стандарт ISO)

отбортовка нержавеющая купить цена

DN D1, мм D2, мм H, мм T, мм
8 13,5 35 6 2
10 17,2 43 6 2
15 21,3 43 7 2/3
20 26,9 58 8 2/3/4
25 33,7 68 9 2/3/4
32 42,4 78 10 2/3/4
40 48,3 88 10 2/3/4
50 60,3 102 12 2/3/4
65 76,1 122 12 2/3/4
80 88,9 139 12 2/3/4
100 114,3 158 16 2/3/4
125 139,7 188 17 2/3/4
150 168,3 212 18 2/3/4
200 219,1 270 18 2/3/4
