Клапан предохранительный нержавеющий AISI 316 L без рукоятки, давление 0-6 bar

(5 отзывов клиентов)
Доступно:

444 в наличии


Материал: нержавеющая сталь AISI316
Стандарт: DIN
Максимальное рабочее давление: 0-6 bar

11,200.00 грн.15,900.00 грн.

Чтобы узнать цену, выберите нужный размер детали

Очистить

Перепускные клапаны предназначены для защиты от превышения максимально допустимого рабочего давления различного технологического оборудования, насосов, арматуры и т.д. Перепускной клапан характеризуется безопасным дизайном, клапан спроектирован для предотвращения аварий и сбоев в роботе оборудования, вызванных гидравлическими ударами.

Клапан гигиенического исполнения из нержавеющей стали широко используется с оборудованием в пищевой, молочной, фармацевтической промышленности, а также промышленности тонкой химии в целях защиты оборудования.

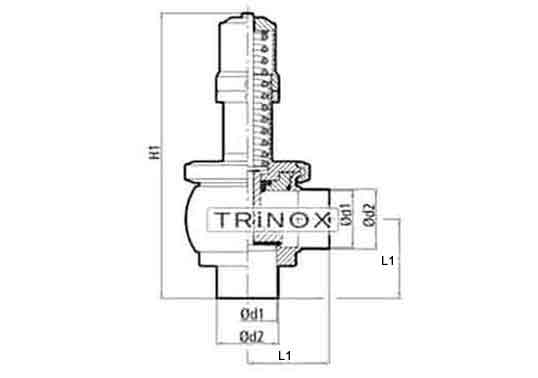

Клапан предохранительный нержавеющий: размеры

Клапан предохранительный нержавеющий AISI 316 L без рукоятки, давление 0-6 bar

Принцип работы

Клапан предохранительный нержавеющий AISI 316 L без рукоятки, давление 0-6 barПри нормальном режиме работы – клапан закрыт. Клапан откалиброван на определённое давление путём регулирования пружины гайкой. Калиброванное давление представляет собой максимально допустимое давление для безопасной работы оборудования.

При повышении давления в системе выше рабочего, предохранительный клапан открывается, пропуская поток среды и тем самым снижая давление в системе. Работа перепускного клапана может регулироваться специально спроектированной рукояткой частичного открытия. В процессе CIP в открытом положении клапана моющие средства беспрепятственно проходят через клапан.

Конструкция и характеристики

  • Нормально закрытый клапан.
  • Простая регулировка.
  • Гигиеническое исполнение согласно стандарту 3А.
  • Уплотнения согласно FDA.177.2600.
  • Присоединения (стандарт): DIN 11851.
  • Размеры: от DN-25 до DN-80.

Материалы

  • Части, контактирующие со средой: AISI 316L
  • Другие части: AISI 304L
  • Уплотнения: EPDM FDA.177.2600
  • Обработка внутренней поверхности: Ra < 0.8 μm
  • Обработка внешней поверхности: зеркальная полировка

Клапан предохранительный нержавеющий AISI 316 L без рукоятки, давление 0-6 barДополнительные опции

  • Присоединения FIL-IDF, BS-RJT, SMS, Clamp, Macon, фланцы.
  • Уплотнения из NBR и FMP (Vitón ).
  • Несколько режимов работы (замена пружины).
  • Рукоятка позволяет частично открыть клапан для прохода моющих средств при
  • CIP процессе (на байпас насоса объёмного типа).
  • Защитное уплотнение для идентификации заводской калибрации.

Технические спецификации

  • Макс. температура: 121ºC (EPDM) / 250º F
  • Макс. рабочее давление: в зависимости от пружины
  •  (0-3bar/0-6bar/0-10bar)
  •  (0-43,5PSI/0-87PSI/0-145PSI)

Установка клапана

Клапан предохранительный нержавеющий AISI 316 L без рукоятки, давление 0-6 barРАЗМЕЩЕНИЕ
Клапан должен располагаться таким образом, чтобы вокруг него было достаточно свободного пространства для беспрепятственного доступа для проведения его осмотров, разборки и технического обслуживания (см. раздел 3.7.1).

НАПРАВЛЕНИЕ ПОТОКА
Предохранительный клапан предназначен для установки в соответствии с указанным направлением потока.

ПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА
Предохранительный клапан предназначен для установки в любом положении, хотя его установка в перевернутом положении не рекомендуется.

Клапан предохранительный нержавеющий AISI 316 L без рукоятки, давление 0-6 bar

УСТАНОВКА
Клапан предохранительный нержавеющий AISI 316 L без рукоятки, давление 0-6 barПосле определения места установки клапан должен быть соединен с помощью сварки или вспомогательных принадлежностей (фитингов) с трубопроводом Предохранительный клапан предназначен для установки в любом положении, хотя его установка в перевернутом положении не рекомендуется.

При сборке клапанов необходимо избегать чрезмерного напряжения и обращать особое внимание на:

  • Вибрацию, которая может возникнуть во время установки.
  • Расширение труб, возникшее в результате циркуляции горячих жидкостей.
  • Нагрузку, которую могут выдерживать трубы.
  • Чрезмерную интенсивность сварки.

ИНСПЕКТИРОВАНИЕ И ПРОВЕРКА.
Перед началом работы клапана необходимо выполнить следующие проверки:

  • Убедиться, что зажим и регулировочные гайки хорошо затянуты.
  • В случае наличия рукоятки, повернуть ее несколько раз, чтобы проверить ее работу (седло клапана должно подниматься и
    опускаться).

Ввод в эксплуатацию

ПРИМЕНЕНИЕ КЛАПАНА
Предохранительный клапан подходит для контакта с пищевыми продуктами. Предохранительные клапаны используются в основном для предотвращения повышения давления выше допустимых значений в трубопроводах, в частности, в объемных насосах с целью предотвращения избыточного давления, которое может привести к повреждению оборудования (установка с байпасом).

ВВОД В ЭКСПЛУАТАЦИЮ
Перед вводом клапана в эксплуатацию необходимо выполнить следующие действия:

  • Убедиться, что трубы и клапан не содержат продуктов сварки или других посторонних веществ. При
    необходимости произвести очистку системы.
  • Проверить плавность перемещение клапана. При необходимости смазать движущиеся/вращающиеся детали
    специальной смазкой или мыльной водой.
  • Проверить отсутствие утечек и убедиться, что все трубы и соединения являются герметичными и без утечек.
  • Задействовать клапан (в случае, если он поставляется с рукояткой).

КАЛИБРОВКА КЛАПАНА

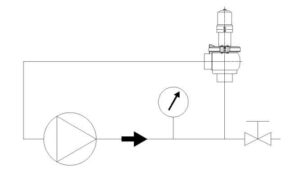

Клапан предохранительный нержавеющий AISI 316 L без рукоятки, давление 0-6 barПредохранительный клапан может поставляться предварительно откалиброванным на заводе-изготовителе, при условии, это было указано в заказе на поставку в письменной форме. Калибровка предохранительного клапана осуществляется с помощью установки типа байпас (рециркуляции потока). Для выполнения калибровки необходимо иметь насос, манометр (для измерения давления), запорный клапан и сам предохранительный клапан.

Запустите в работу насос с запорным клапаном в закрытом положении. Поток будет иметь круговую циркуляцию (рециркуляцию) через байпас и проходить через предохранительный клапан. Затяните верхнюю гайку (предварительно ослабив контргайку) предохранительного клапана, пока манометр не будет показывать максимальное рабочее давление насоса. Таким образом предохранительный клапан будет откалиброван до давления, указанного на манометре. Если значение этого давления будет превышено, предохранительный клапан откроется и приведет к рециркуляции потока, предотвращая таким образом повреждение оборудования в результате избыточного давления.

РАЗБОРКА/ СБОРКА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА

Клапан предохранительный нержавеющий AISI 316 L без рукоятки, давление 0-6 barРазборка
1. Ослабить контргайку (26F).
2. Отметить ее положение на штоке (08), а
затем отвинтить и снять гайку клапана
(26С).
3. Снять зажим (34).
4. Снять кожух пружины (12A), вытянуть
стопорную шайбу штока (25) и пружину
(06).
5. Потянуть шток (08) вверх вместе с
крышкой корпуса (12), уплотнительной
прокладкой (05) и тороидальной
прокладкой (20B).
6. Снять уплотнительную прокладку (05) из
крышки корпуса (12).
7. Снять тороидальную прокладку (20В) из
крышки корпуса (12).
8. Снять эластичное кольцо (45) и тарелку
клапана (08А).
9. Снять плоскую прокладку (19).

Сборка
1. Установить плоскую прокладку (19) на
шток (08).
2. Вставить тарелку (08A) и закрепить
сборку с помощью эластичного кольца
(45).
3. Вставить тороидальную прокладку (20В) в
крышку корпуса (12).
4. Вставить уплотнительную прокладку (05)
в крышку корпуса (12).
5. Поместить собранный узел штока в
уплотнительную прокладку (05) и
вставить в корпус клапана (01).
6. Установить кожух пружины (12A) в корпус
клапана (01).
7. Закрепить кожух пружины (12А) и корпус клапана (01) с помощью зажима (34) и затянуть его гайку.
8. Вставить стопорную шайбу (25) и пружины (06) в кожух пружины (12А).
9. Закрутить контргайку (26F), верхнее положение которой должно совпадать с оставленной во время разборки
отметкой на штоке.
10. Закрутить гайку (26C) до оставленной на штоке отметки.
11. Затянуть контргайку (26F), чтобы полностью зафиксировать гайку (26С).

ОБЩИЕ ХАРАКТЕРИСТИКИ КЛАПАНА
Максимальное рабочее давление DN-25/80  10 бар
DN-1″/3″    10 бар
Максимальное рабочая температура 121 ºC (250 ºF). Стандартные уплотнительные прокладки EPDM
(для более высоких температур необходимо применять уплотнительные
прокладки с другими характеристиками).
Давление открытия Регулируется пружиной.
Обработка поверхности В контракте с продуктом: Ra  0,8 мкм
Наружная поверхность: машинная обработка (на токарном станке).
Максимальный расход DN-25/1” DN-32 DN-40/1½” DN-50/2” DN-65/2½” DN-80/3”
10000
л/час
12000
л/час
15000
л/час
20000
л/час
35000
л/час
55000
л/час
МАТЕРИАЛ КЛАПАНОВ
Детали, вступающие в контракт с
продуктом
AISI 316L (1.4404)
Другие детали из стали AISI 304L (1.4306)
Уплотнительные прокладки, вступающие в
контакт с продуктом
EPDM (стандартная) – ВИТОН – PTFE
Обработка поверхности Детали, вступающие в контракт с продуктом. Ra 0,8мкм
Тип соединений DIN 11851 (стандартное)
Соединения: сварка, FIL-IDF, BS-RJT, SMS, хомуты, фланцы, Macon.

Купить клапан предохранительный спускной из нержавеющей стали AISI 316L можно в данной компании по низкой цене. Доставим продукцию транспортными компаниями в кратчайшие сроки на ваш склад в любой город Украины. В наличии есть различные размеры клапанов. Звоните!

Предохранительные клапана из нержавеющей стали: видео



Остались вопросы?
Звоните нам! +38 068 47 46 437
Пишите нам! info@fiting.top



Разрешите нам доказать вам, что с нами выгодно и удобно сотрудничать!

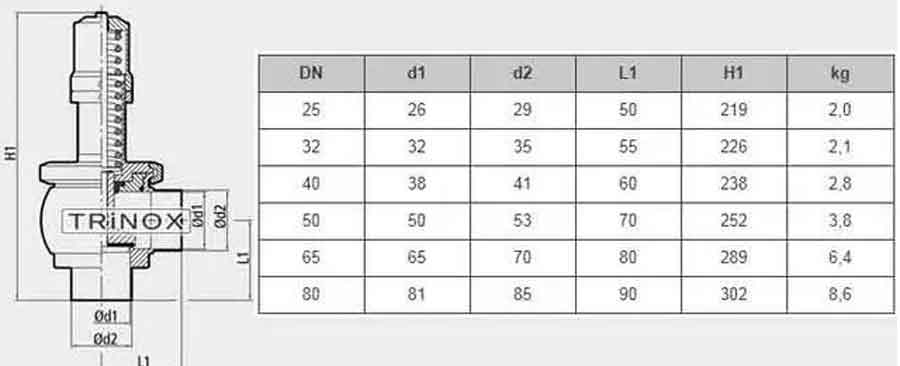

Размеры: клапан предохранительный из нержавеющей стали

Клапан предохранительный нержавеющий AISI 316 L без рукоятки, давление 0-6 bar



скачать бесплатно

Иногда размеры в таблице могут отличаться от фактических. Если для вас принципиально важен каждый параметр вплоть до 1 мм, настоятельно рекомендуем обратиться к нашему специалисту. Он по вашему запросу замерит нужную деталь и сообщит уже все параметры изделия в индивидуальном порядке.
