Затвор дисковый нержавеющий с пневмоприводом Air/Spring AISI304 DIN, VMQ (Silicone)

(2 отзыва клиентов)

Материал: нержавеющая сталь AISI304
Стандарт: DIN 11850
Присоединение: сварка-сварка. резьба-сварка, резьба-резьба
Материал уплотнения: силикон

7,400.00 грн.9,750.00 грн.

Чтобы узнать цену, выберите нужный размер детали

Очистить

Дисковой затвор с пневмоприводом AISI 304 совместим с большинством типов трубопроводной арматуры. Применяется на трубопроводных системах в различных областях промышленности для управления потоками в полностью автоматическом режиме.

Дисковый затвор с пневмоприводом представляет собой устройство преобразующее энергию сжатого воздуха в поворот запорного органа арматуры. Пневмопривод дискового затвора имеет гораздо большее быстродействие по сравнению с электроприводом.

Заслонка шиберная с пневмоприводом применяется на предприятиях пищевой промышленности для автоматизации управления потоками жидкостей. В качестве протекающей среды предусмотрены вода, пар, минеральные масла, пищевые продукты, жидкости химической и фармацевтической промышленности, а также вязкие среды, отвечающие санитарно-гигиеническим нормам.

Затворы дисковые с пневмоприводом из нержавеющих сталей AISI 304 / AISI 316L управляются дистанционно. Пневмопривод гарантирует полностью автоматический диапазон регулирования. Пневмопривод со встроенной возвратной пружиной закрывает затвор в случае снижения давления сжатого воздуха управляющей пневмосистемы.

Автоматизация достигается благодаря возвратной пружине, встроенной в пневмопривод, и в случае снижения давления в системе происходит закрытие затвора. Данная система называется воздух-пружина (или Air/Spring). Если же нужно перекрыть поток в трубопроводе по необходимости, система может быть оснащается дистанционным пультом для простоты управления. Несмотря на автоматику системы, цена на дисковый затвор с пневмоприводом в Киеве довольно доступна.

Главные преимущества:

  • быстрый и легкий монтаж, не требующий особых знаний;
  • устойчивость к появлению коррозии;
  • надежность и долгий срок эксплуатации;
  • высокий уровень КПД.

Варианты исполнений:

  • Материал корпуса: AISI 304 / AISI 316L
  • Материал вкладыша: силикон, ЕПДМ
  • Соединительные стандарты: Clamp, DIN 11851, SMS
  • Присоединение: сварка-сварка. резьба-сварка, резьба-резьба

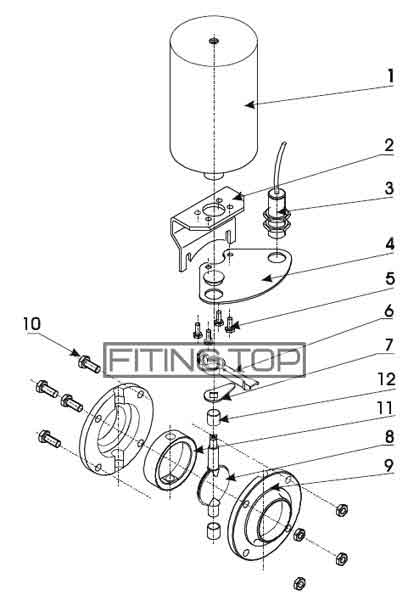

Затвор дисковый нержавеющий с пневмоприводом: составные части

Дисковой затвор с пневмоприводом AISI 304 Air/Spring

1. Пневматический привод
2. Крепежная консоль
3. Инициатор
5. Болт с шестигранной головкой
6. Выключатель
7. Позиционный индикатор
8. Диск
9. Фланец
10. Группа крепежных элементов
11. Вкладыш затвора дискового
12. Втулка



P. S. В некоторых случаях возможна другая комплектация и не значительные изменения. Глобально суть от этого не поменяется, просто что каждый завод-производитель может изготавливать и комплектовать изделие на свое усмотрение.





Затвор дисковый нержавеющий с пневмоприводом: видео



Остались вопросы?

Звоните нам! +38 068 47 46 437

Пишите нам! info@fiting.top



Разрешите нам доказать вам, что с нами выгодно и удобно сотрудничать!

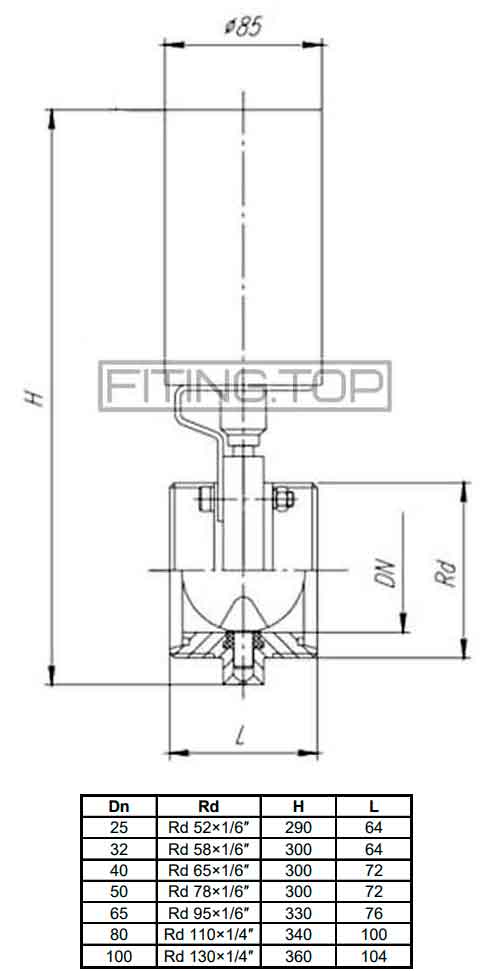

Задвижка шиберная нержавеющая с пневомприводом: размеры

Заслонка шиберная нержавеющая с пневмоприводом AISI 304 Air/Spring

Dn Rd H L
25 Rd 52×1/6″ 290 64
32 Rd 58×1/6″ 300 64
40 Rd 65×1/6″ 300 72
50 Rd 78×1/6″ 300 72
65 Rd 95×1/6″ 330 76
80 Rd 110×1/4″ 340 100
100 Rd 130×1/4″ 360 104

P. s. В данном случае представлена таблица для затвора резьба-резьба. Для затвора сварка-сварка вместо Rd (резьбового патрубка) будут приварные части. Поэтому размер L немного уменьшится. Все остальные параметры останутся прежними.
