Ниппель нержавеющий AISI 304 с шестигранником

Сегодня поговорим о такой детали, как ниппель нержавеющий с шестигранником. Так получается, что довольно часто «ниппелем» обзывают все подряд. Это уже, как имя нарицательное. Поэтому в данном конкретном случае будет описываться только лишь один вид «ниппеля».

Мы предлагаем большой выбор нержавеющих стальных ниппелей с различными техническими характеристиками. У нас можно приобрести изделия с приварным и резьбовым соединением. Резьбовое соединение значительно ускоряет процесс монтажа и демонтажа в сравнении с приварным.

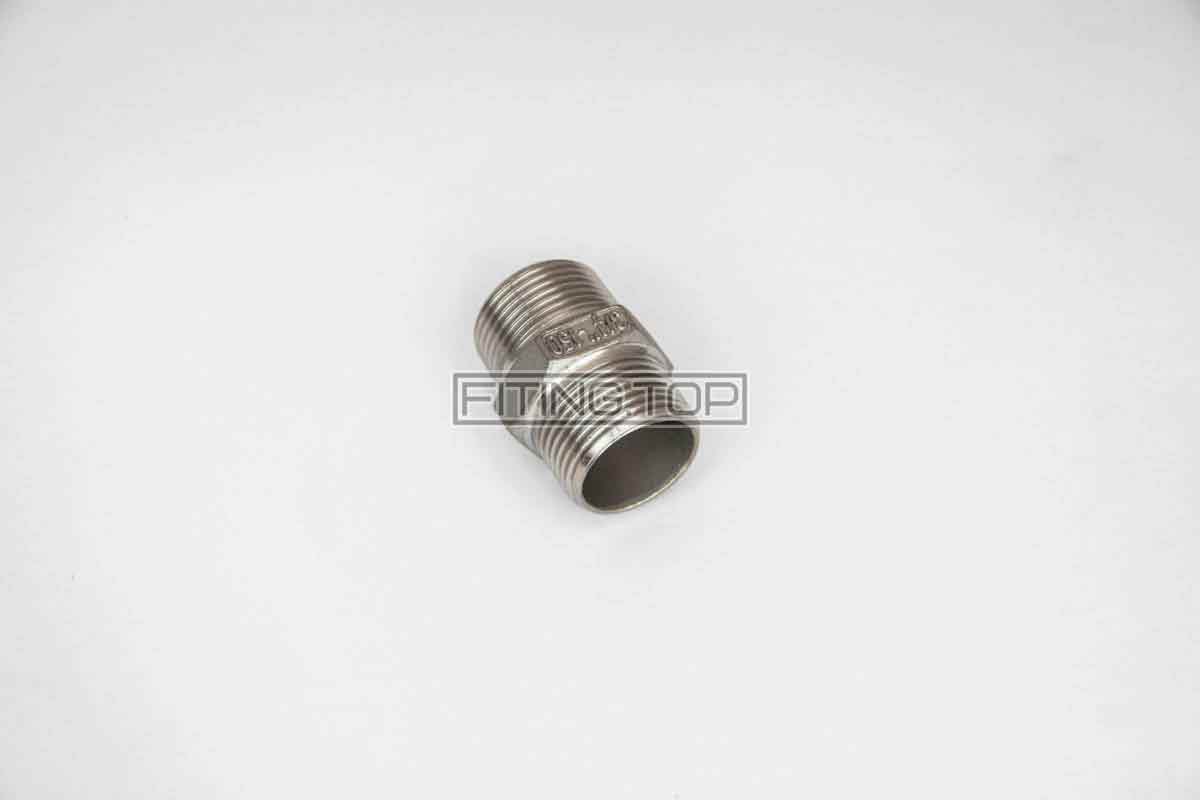

Ниппель нержавеющий AISI 304 с шестигранником – деталь для соединения двух внутренне-резьбовых элементов, будь то муфта, кран или вентиль. Конструктивно это короткий отрезок трубы с наружной резьбой на обоих концах, а посередине – шестигранная проточка под ключ. Именно она отличает такой фитинг от гладкого ниппеля и позволяет затягивать соединение с контролируемым усилием, не рискуя сорвать резьбу. В обвязке ёмкостей на пищевом производстве, пивоварнях и сыроварнях, а также в узлах, которые периодически разбирают для мойки или обслуживания, нержавеющий ниппель с шестигранником встречается регулярно – просто его редко замечают, пока не понадобится реально затянуть соединение ключом.

Что из себя представляет ниппель из нержавеющей стали

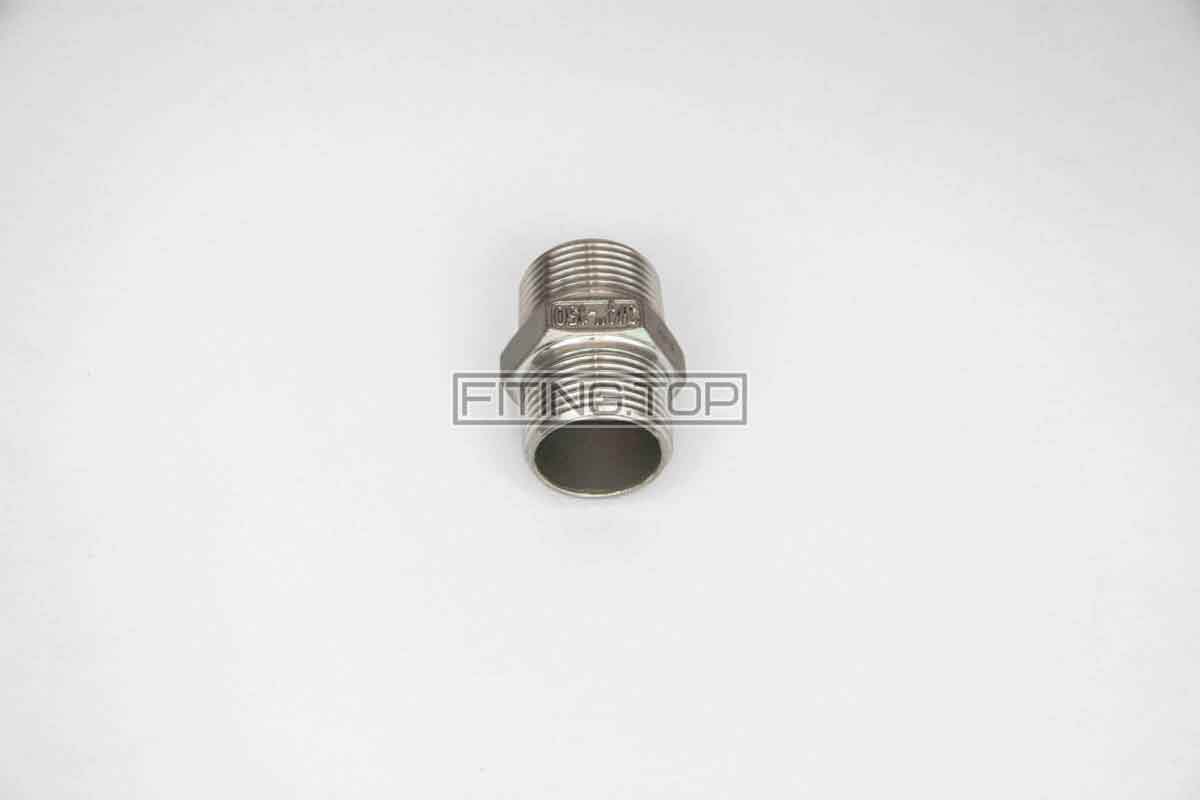

Ниппель прямой имеет две наружные резьбы одинакового диаметра. Посередине расположен шестигранник для более удобного закручивания данной детали. На данных ниппелях нарезается наружная коническая резьба BSPT. Она хорошо вкручивается, как в коническую, так и в цилиндрическую резьбу.

Материал изготовления в нержавеющем исполнении может быть двух вариантов – AISI 304 и AISI 316.

Для большинства задач в пищевом производстве и в общей технической обвязке ниппель из AISI 304 справляется без запаса по характеристикам, который в такой среде попросту не нужен. Это сталь с примерно 18% хрома и 8% никеля, устойчивая к коррозии в стандартных условиях, поэтому она и стала базовой маркой для пищевого оборудования. Линия розлива, обвязка на пивоварне или сыроварне, обычная вода или молочные среды – здесь марка 304 закрывает задачу полностью.

Иначе обстоит дело с агрессивными средами. Молибден, которого в AISI 316L около 2%, даёт заметно лучшую стойкость к хлоридам и кислотам. Хлорсодержащие моющие растворы, соляные растворы, фармацевтическое производство – здесь стоит закладывать 316L, даже если разница в цене ощутима: экономия на марке стали в агрессивной среде обычно оборачивается заменой детали через год-два, а это дороже, чем правильный выбор сразу.

Зачем нужна грань под ключ

Гладкий ниппель закручивается только руками или трубным ключом за резьбовую часть – а это почти всегда риск: либо сорвать резьбу, либо продавить тонкостенную трубу. Шестигранная проточка даёт нормальную точку захвата рожковым или накидным ключом, и усилие при затяжке идёт туда, где металл рассчитан его выдерживать, а не в тонкую резьбовую нарезку. Конкретный размер ключа зависит от типоразмера самого ниппеля – этот параметр стоит уточнять по каталогу под нужный DN, поскольку он не универсален для всего размерного ряда.

Где такая конструкция особенно оправдана

Узлы, которые периодически разбирают – для санитарной обработки линии, замены прокладки или ревизии крана – нагружают резьбовое соединение циклически: затянул, открутил, затянул заново. Со временем это расшатывает резьбу, если затяжка выполнялась без нормальной точки опоры под ключ. Плюс вибрация от насосного оборудования рядом с обвязкой – ещё один довод в пользу шестигранника: соединение, затянутое равномерно и с контролем усилия, держится под вибрационной нагрузкой заметно стабильнее.

Где используются нержавеющие ниппеля

Основная функция данной детали – это стянуть между собой два участка трубопровода. Важно понимать, что это равносторонний ниппель, соответственно и детали, которые нужно соединить, тоже должны иметь одинаковые присоединительные части. Если же диаметр резьбы отличается, то это не проблема. У нас в ассортименте есть переходные ниппеля различных размеров. Важно только быть уверенным в том, что данные резьбы являются трубными с шагом 1,5. А так-то необходимый диаметр мы вам подберем. Данные ниппеля отлично стыкуются со стандартным резьбовым фитингом – муфта, американка, тройник резьбовой, отвод резьбовой и прочее.

Как правильно выбрать нержавеющий ниппель

Если с приварными деталями все плюс минус просто, то с резьбовым фитингом все намного сложнее. Все дело в том, что нет четкого одного стандарта по которому будет изготавливаться весь резьбовой фитинг. Здесь намешивается не только шаг резьбы (1,25; 1,5; и прочий…), но и тип резьбы (конический, цилиндрический) и стандарт изготовления (тоже различные нюансы). Поэтому, если говорить глобально, то мы бы советовали вам покупать весь резьбовой фитинг у проверенных поставщиков, которые уже много лет на рынке и специализируются именно на подобных деталях. Из своей практики можем сказать, что сэкономленные деньги на покупку сгона на ближайшем городском рынке может создать проблему в выборе к нему муфты, футорки и прочего.

Всех нюансов мы не сможем рассказать, но вот часть из них. Весь резьбовой фитинг из нержавеющей стали хорошего качества от нормальных поставщиков будет маркироваться. Должны быть набиты марка стали, диаметр и класс прочности. Поэтому если у вас уже есть муфта (кран или любая другая деталь, в которую нужно вкрутить ниппель), то просто посмотрите, что написано на боковой ее части.

Если же никаких обозначений нет, тогда необходимо взять штангель-циркуль и замерить резьбу. Данный параметр нужно потом назвать продавцу-консультанту, и он уже сможет подобрать нужный размер в дюймах (резьбовой фитинг меряется в дюймах, а не в миллиметрах).

В каждой карточке товара в данном интернет магазине в разделе «Характеристика» есть таблицы с размерами всех предлагаемых изделий. Если вы хотите самостоятельно разобраться в диаметрах, тогда можете брать и замерять вашу деталь со всех сторон, а потом сравнивать с нашими таблицами. При чем это касается не только ниппелей, а вообще всех деталей. Как раз, чтобы выбрать ниппель, вам нужно будет померить размеры уже другой детали.

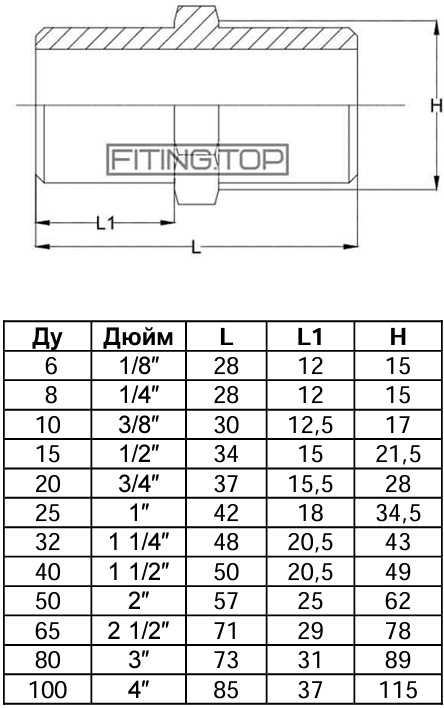

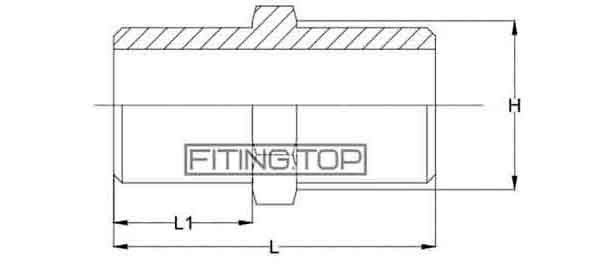

Таблица с размерами: ниппель с шестигранником

Где купить ниппель нержавеющий с шестигранником

Выбрать и купить нержавеющие ниппеля по низкой цене можно в данном интернет магазине. Мы отправляем продукцию Новой почтой во все населенные пункты Украины. В наличии имеются размеры от 1/8″ до 4″ из нержавеющей стали AISI 304 и AISI 316. За более детальной информацией обращайтесь к нашим специалистам по телефону или электронной почте.

Ниппель нержавеющий с шестигранником (размеры): видео

Нержавеющие ниппеля с шестигранником: 3D
