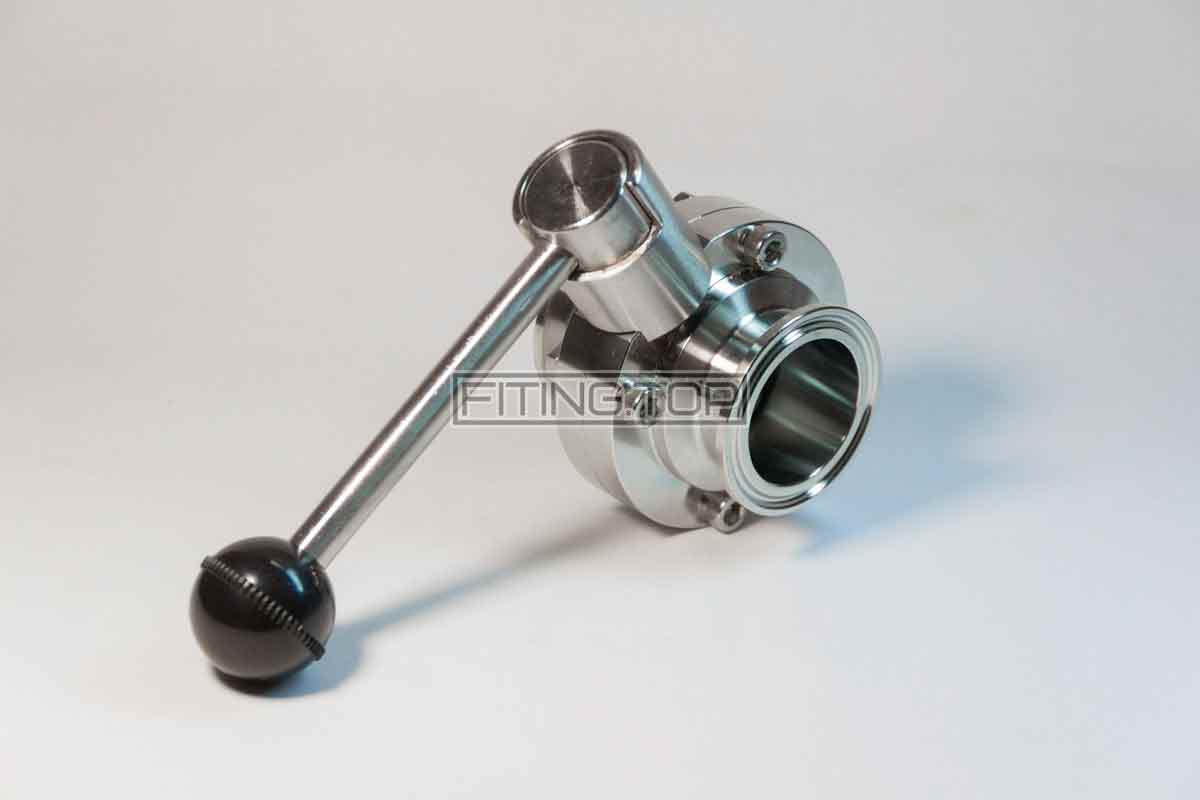

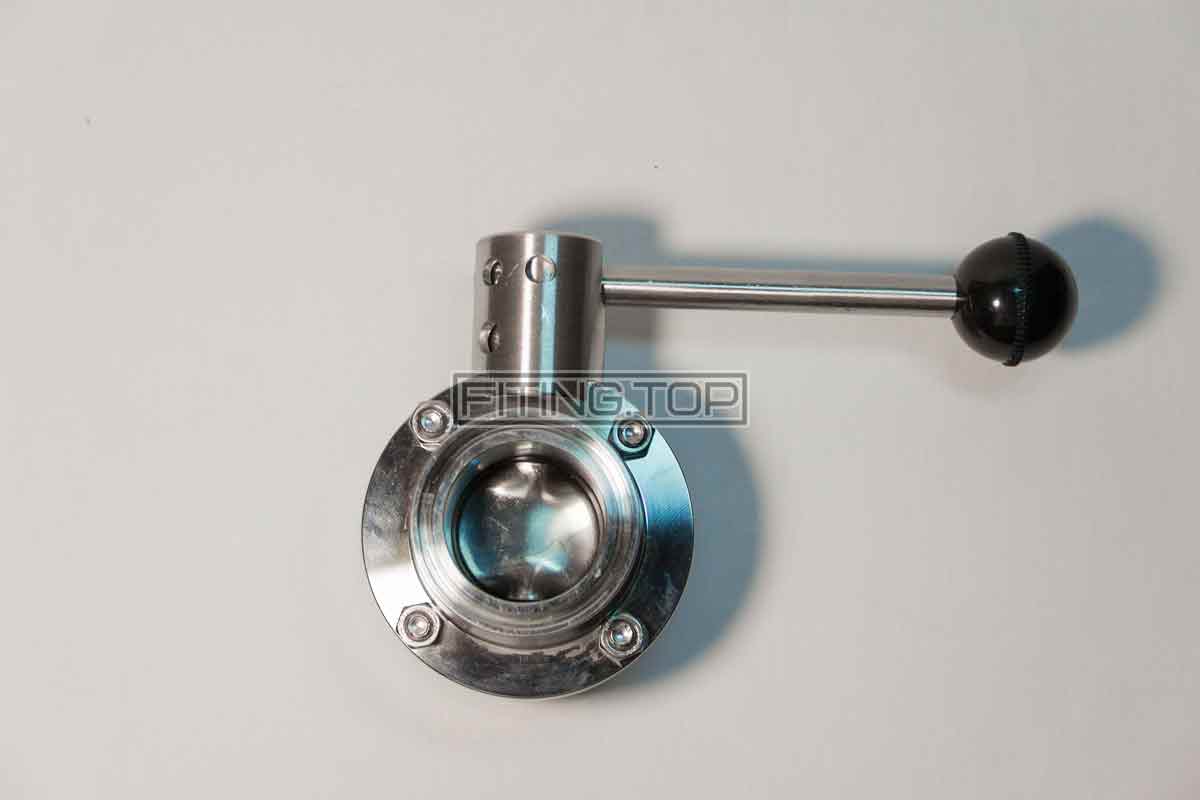

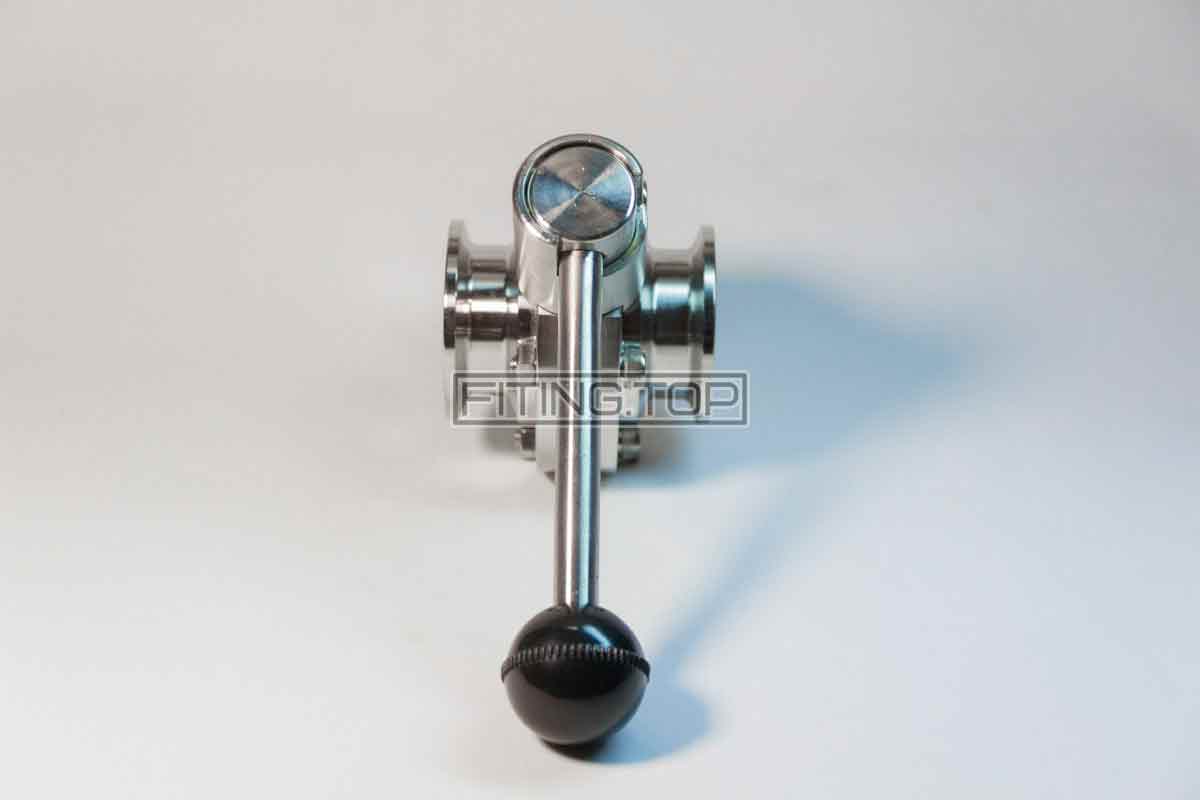

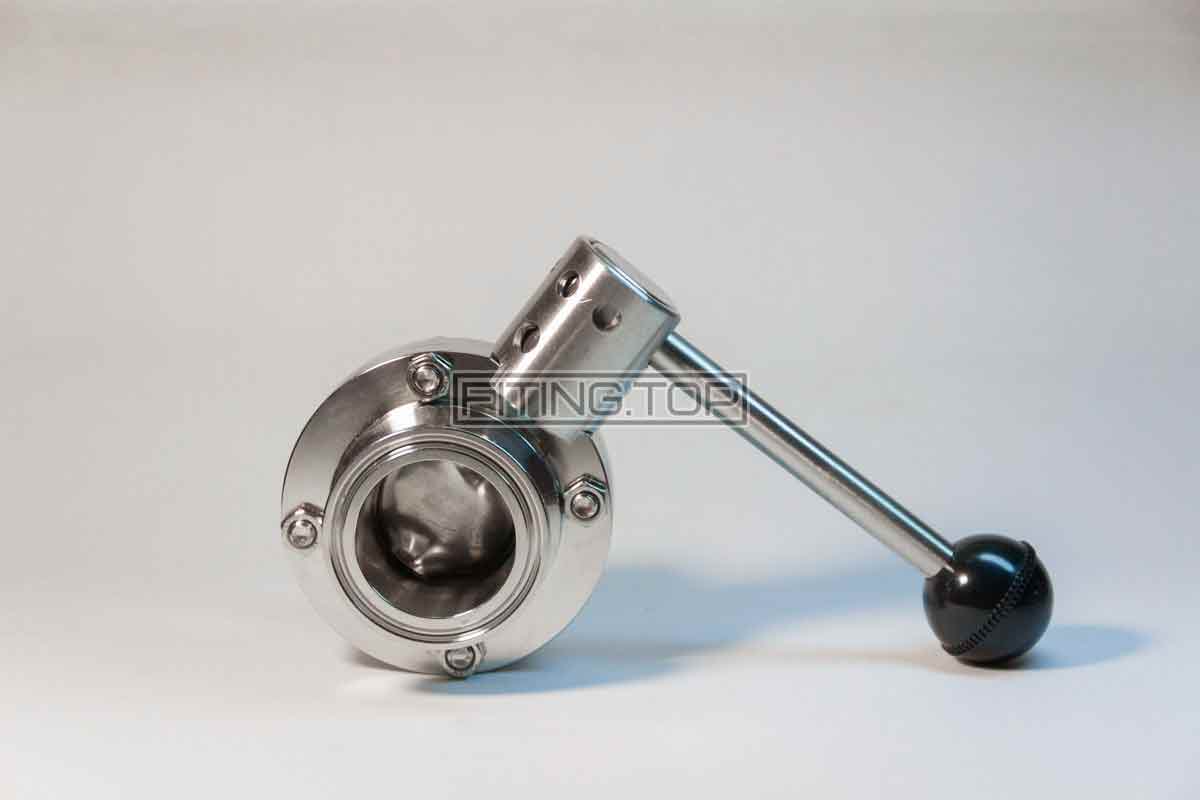

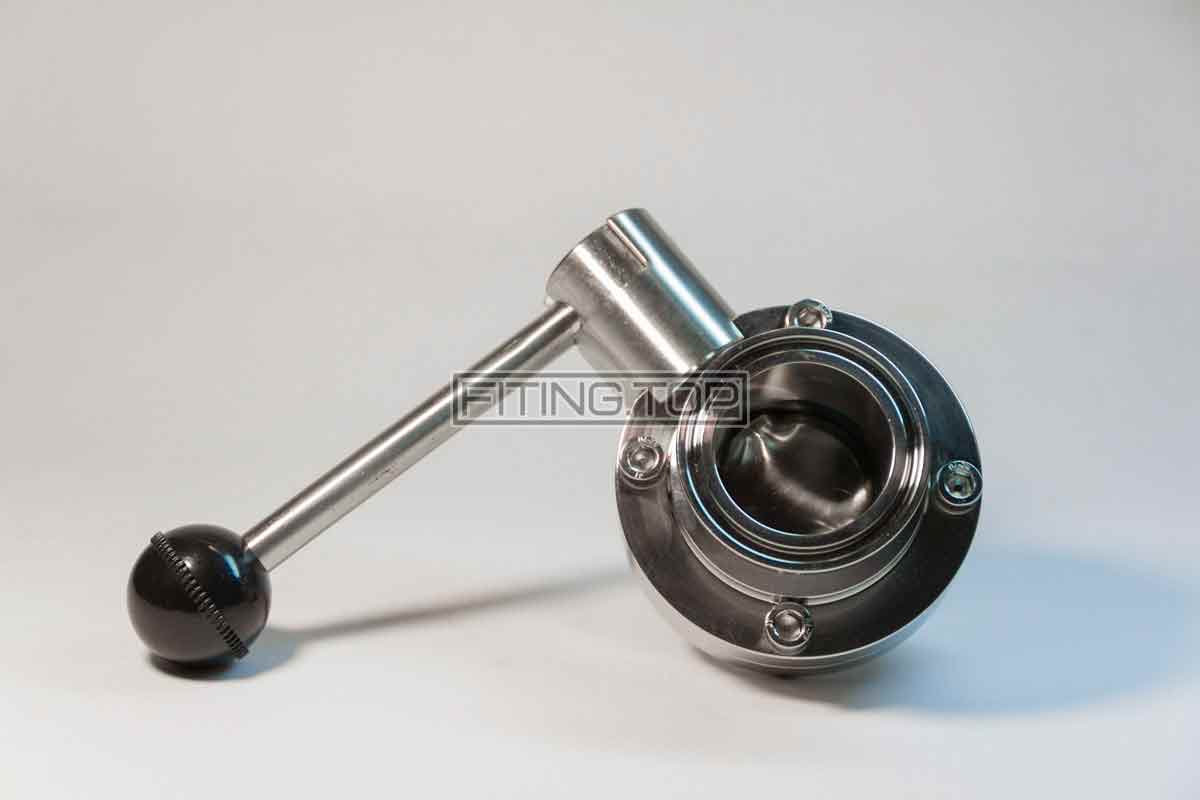

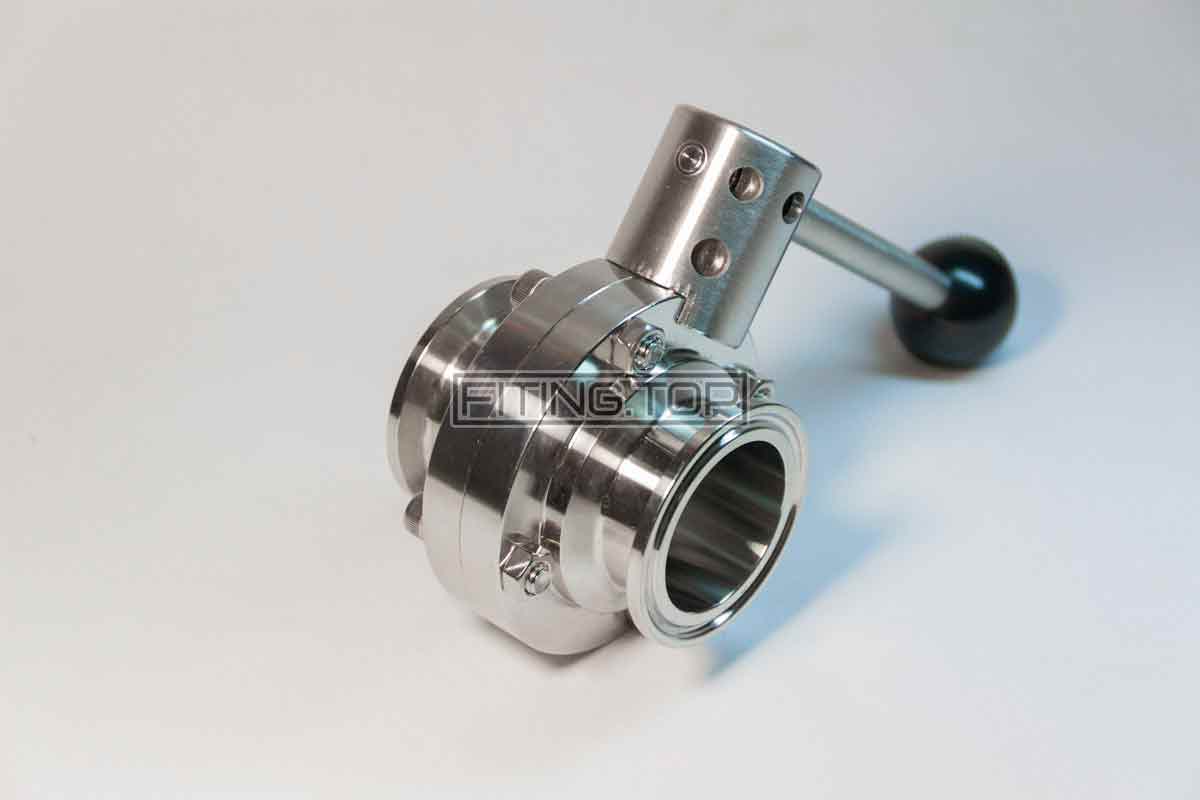

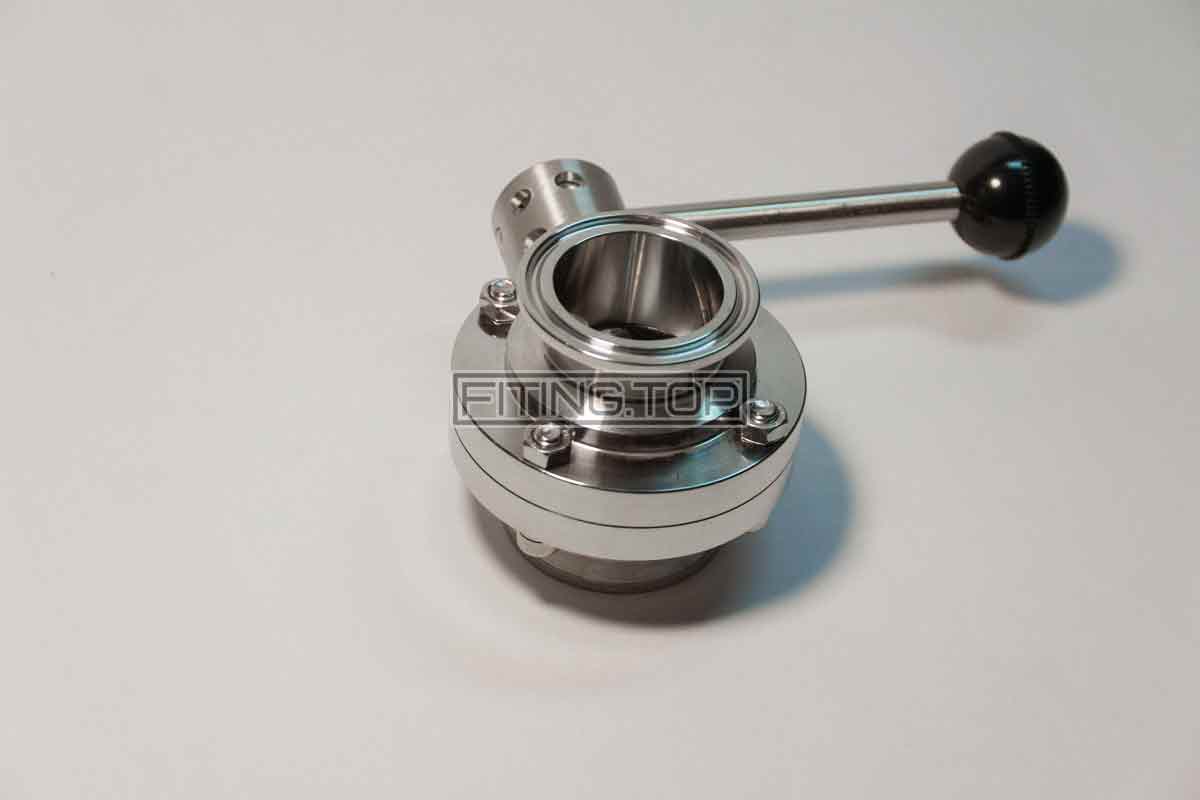

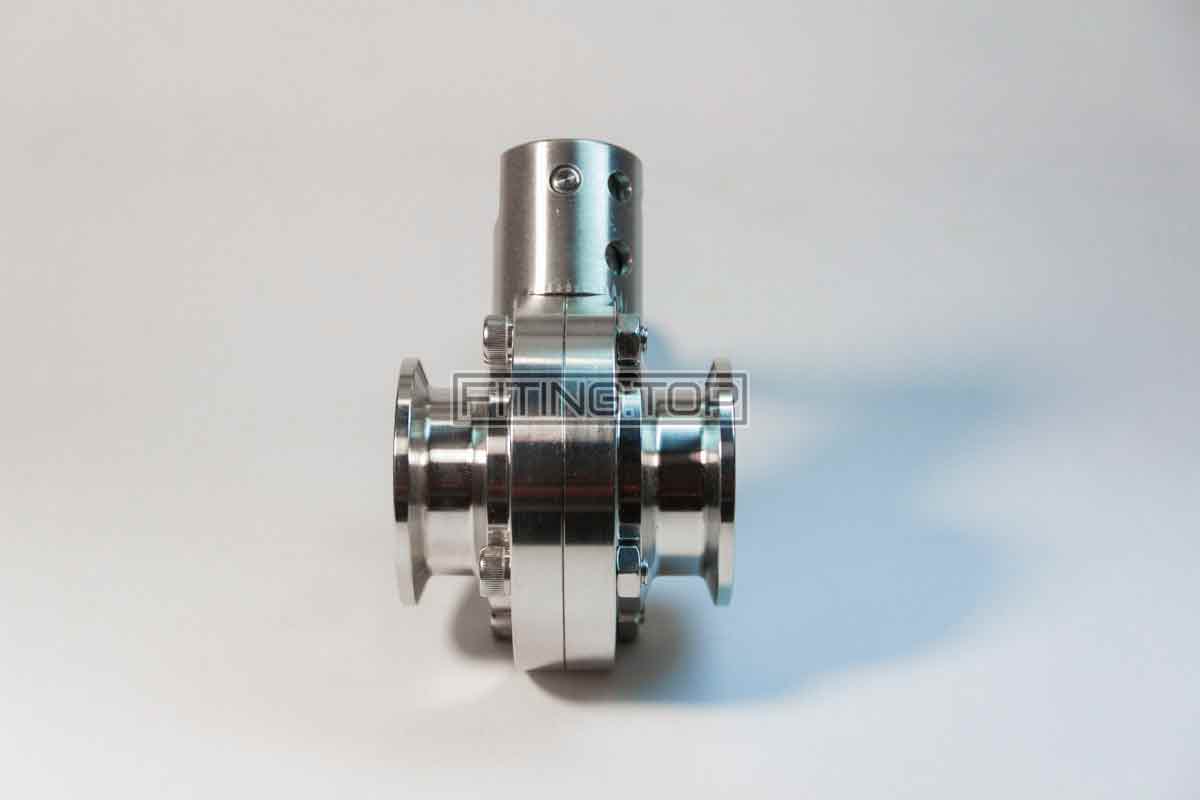

Затвор дисковый нержавеющий кламп-кламп AISI304


Материал: нержавеющая сталь AISI304/AISI316
Стандарт: DIN 11850

860.00 грн.920.00 грн.

Чтобы узнать цену, выберите нужный размер детали

Очистить

Выбрать и купить заслонку шиберную нержавеющую CLAMP-CLAMP по низкой цене вы можете в данном интернет магазине.

Данные заслонки абсолютно идентичные тем, что у нас есть в основной и более привычной массе. Мы можем предложить дисковые затворы с таким присоединением:

  • сварка-сварка;
  • резьба-сварка;
  • резьба-резьба;
  • кламп-кламп.

Необходимо понимать, что все эти детали выполнены строго по стандарту DIN 11850. На это влияет присоединительная часть стыковочных изделий. Ну то есть, если вы выбрали резьбовой затвор, то на него накрутится гайка исключительно подобного типа – по DIN-у. Тоже самое и кламповым присоединением. Если это Dn 40, то к нему можно присоединить кламп Dn 25 (так как у них одинаковые юбки диаметром 50,5 мм), но нужно помнить о том, что внутри на месте стыковки обязательно образуется так называемая «зона застоя». Это очень опасное место, так как там будет скапливаться рабочий продукт. Одним словом, стыкуя детали помните про стандарт их исполнения.

Как выбрать кламп затвор дисковый

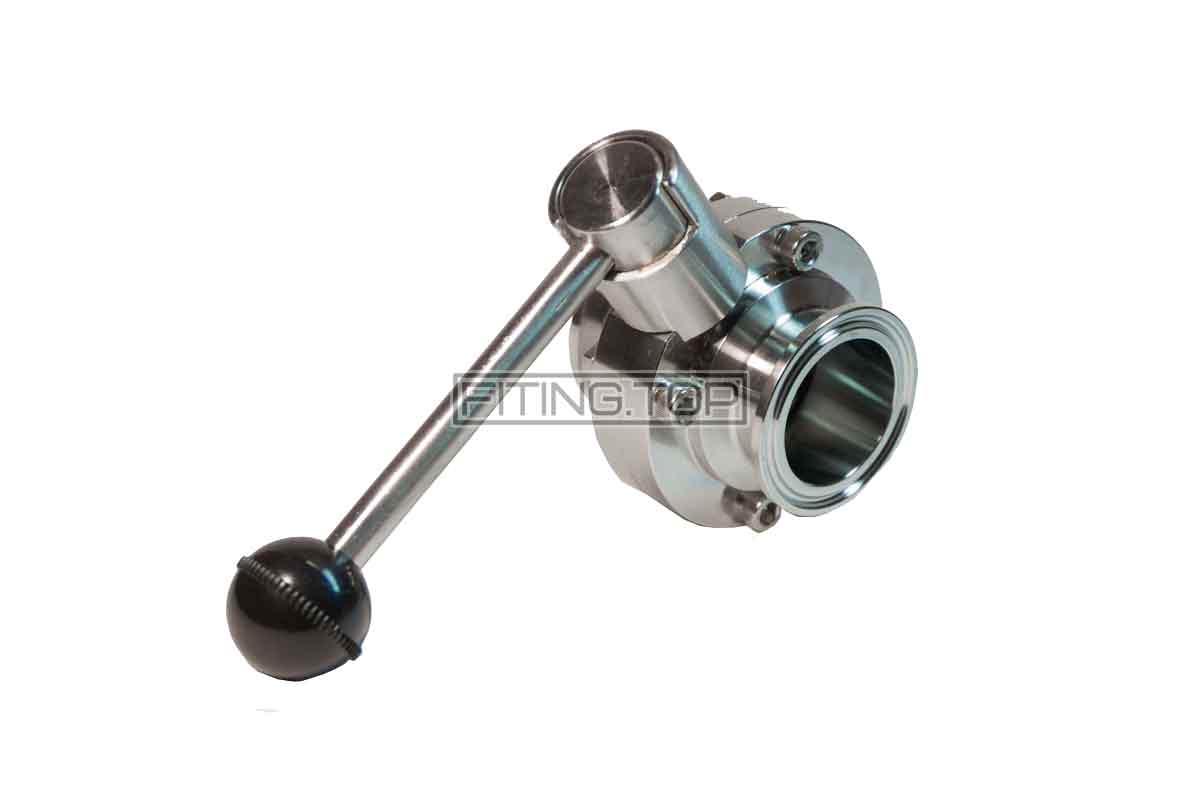

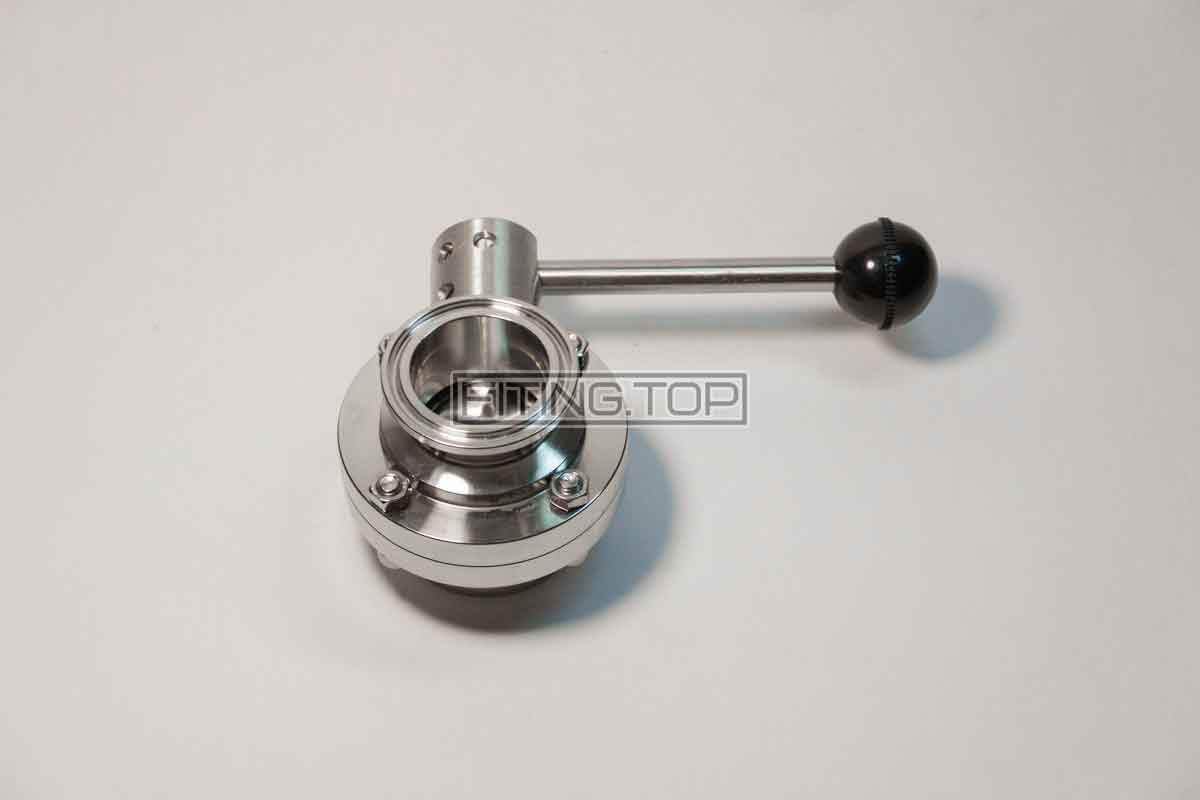

Данный затвор точно такой же, как и все ему подобные затворы. Имеется ручка регулировки положения, которая вращает подвижный диск. Этот диск может фиксироваться в трех положениях – полностью открытый, полностью закрытый и промежуточный вариант. Уплотнение в затворе может быть двух типов (по крайне у нас только два) – силикон и EPDM. Про данные материалы мы уже рассказывали ранее, поэтому не будем повторяться. Корпус и метизы (болты и гайки) выполнены из пищевой нержавеющей стали AISI 304.

Самым сложным (хотя это только с первого взгляда кажется) является присоединительная часть. Очень легко запутаться во всех этих стандартах. типах, видах. подвидах и прочее… Проще всего здесь пойти от обратного. Заходите в раздел Клампы и там уже скачиваете таблицу с размерами. Ну или ее можно скачать ЗДЕСЬ. Именно по этой таблице и необходимо ориентироваться.

4309 Заслонка шиберная нержавеющая под клампы: видео

Нержавеющая заслонка шиберная кламп-кламп: 3D

Начните тянуть, чтобы вращать изображение.

купить Затвор дисковый нержавеющий кламп-кламп AISI304



Остались вопросы?

Звоните нам! +38 068 47 46 437

Пишите нам! info@fiting.top



Разрешите нам доказать вам, что с нами выгодно и удобно сотрудничать!

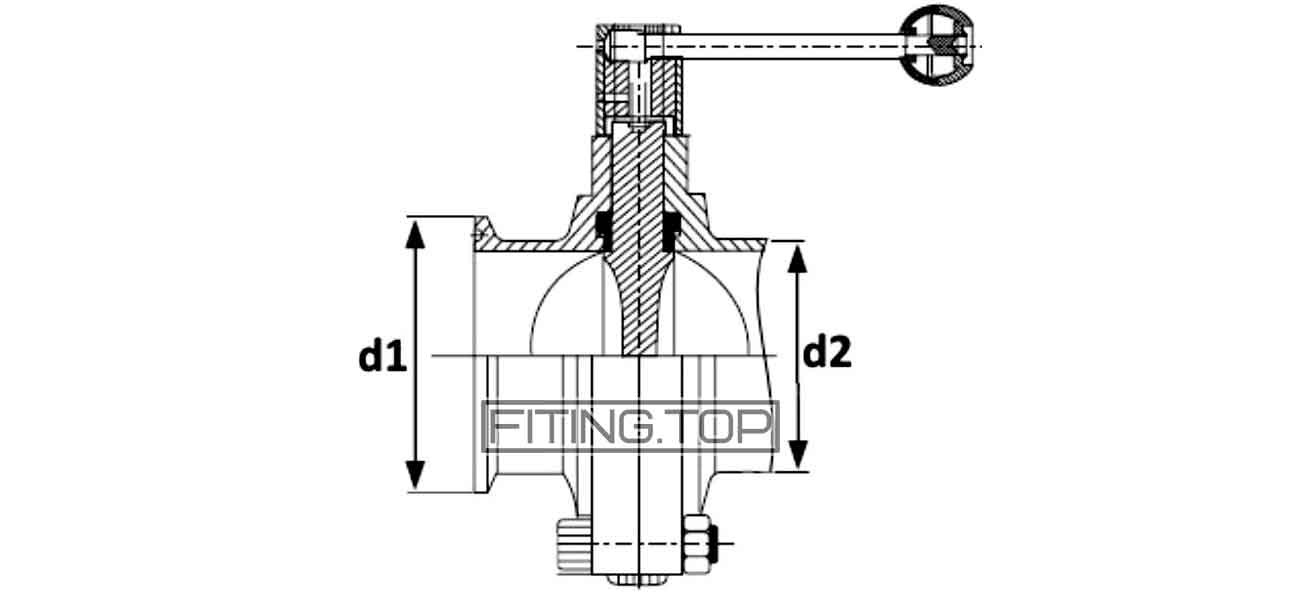

Задвижка шиберная нержавеющая под кламп: размеры

Затвор дисковый Dn 50 нержавеющий кламп-кламп AISI304

DN d2мм d1,мм
25 28 50,5
32 34 50,5
40 40 50,5
50 52 64
65 70 91
80 85 106
100 104 119
125 129 155
150 154 183
200 204 233,5

скачать бесплатно
