Электропривод для крана шарового (FIRŠT UNI – 3P)


Управление: 3-х точечное
Напряжение питания: 230В 50Гц / 24В 50Гц
Время вращения: 48с/90°, 73с/90°, 147с/90°, 178с/90°.
Потребляемая мощность: 6 ВА (работа), 0 ВА (ожидание)
Крутящий момент: 15 Нм

4,010.00 грн.

UNI 3P – это электрический привод, предназначенный для работы 2,3 и 4-ходовых клапанов. Приводы управляются 3-точечным сигналом.
Приводы FIRŠT UNI 3P обеспечивают высокую точность регулирования и легкую установку с различными системами монтажа.
Напряжение питания приводов 230в 50Гц и 24в 50Гц. Приводы поставляются с соединительным кабелем питания длиной 1м.
Приводом можно управлять вручную с помощью ручки и кнопки на крышке.

Приводы UNI 3P могут быть использованы с 3, 4-ходовыми поворотными смесительными клапанами, двухходовыми регулирующими и запорными клапанами ( открыто – закрыто ), а также трёхходовыми переключающими клапанами.

Приводы также могут быть укомплектованы монтажными комплектами для установки на клапаны следующих производителей: ESBE, LK,
BARBERI, DANFOSS, IVAR и другие.

Технические данные

Управление: 3-х точечное
Напряжение питания: 230В 50Гц / 24В 50Гц
Время вращения: 48с/90°, 73с/90°, 147с/90°, 178с/90°.
Потребляемая мощность: 6 ВА (работа), 0 ВА (ожидание)
Крутящий момент: 15 Нм
Класс защиты: II
Степень защиты: IP44
Электрическое соединение: кабель L=1м, 4 x 0,5 мм

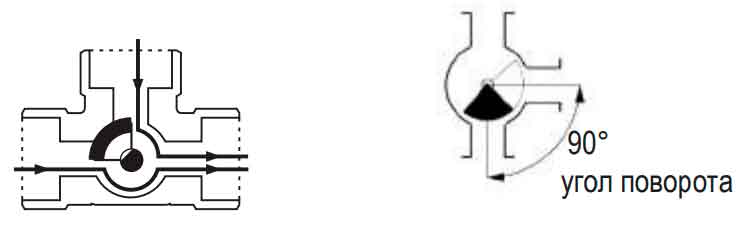

Угол поворота: 90°
Ручное управление: ручка и кнопка
Индикатор положения: ручной дублёр
Температура окружающей среды: 0°C..+55°C
Температура хранения: -10°C..+70°C
Влажность: 0%..80% (без конденсата)

Обслуживание

Приводы не требуют технического обслуживания.

Установочное положение

Привод можно устанавливать в различных положениях относительно клапана.

Электропривод для крана шарового (FIRST UNI - 3P)



Установка привода UNI 3P на смесительные клапаны серии FMV 130C

Электропривод для крана шарового (FIRST UNI - 3P)

Электрическое присоединение

Электропривод для крана шарового (FIRST UNI - 3P)

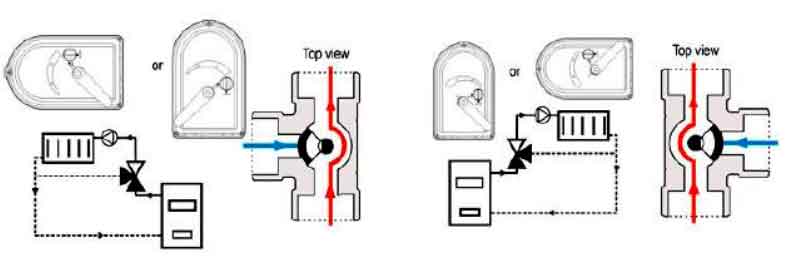

Примеры установки

Электропривод UNI 3P с смесительным клапаном.

Электропривод для крана шарового (FIRST UNI - 3P)

Варианты исполнения и опции

  • Вспомогательные выключатели: в качестве опции доступны два дополнительных вспомогательных выключателя, которые замыкаются в конечных положениях привода.
  • Электропитание: 230В 50Гц или 24В 50Гц
  • Время поворота: 48 сек./90°, 73 сек. /90°, 147сек./90°, 178 сек./90°.
  • Адаптер термический: осуществляет тепловой барьер для защиты привода от высоких и низких
    температур.
  • Адаптеры для различных типов клапанов: Clip system / Euronorm axle system / Quick fit system / ISO 5211 / Flexible holder system

Адаптеры

Электропривод для крана шарового (FIRST UNI - 3P)

Видео: презентация продукции Firšt d.o.o.

Скачать fitingСкачать паспорт электропривода для шарового крана

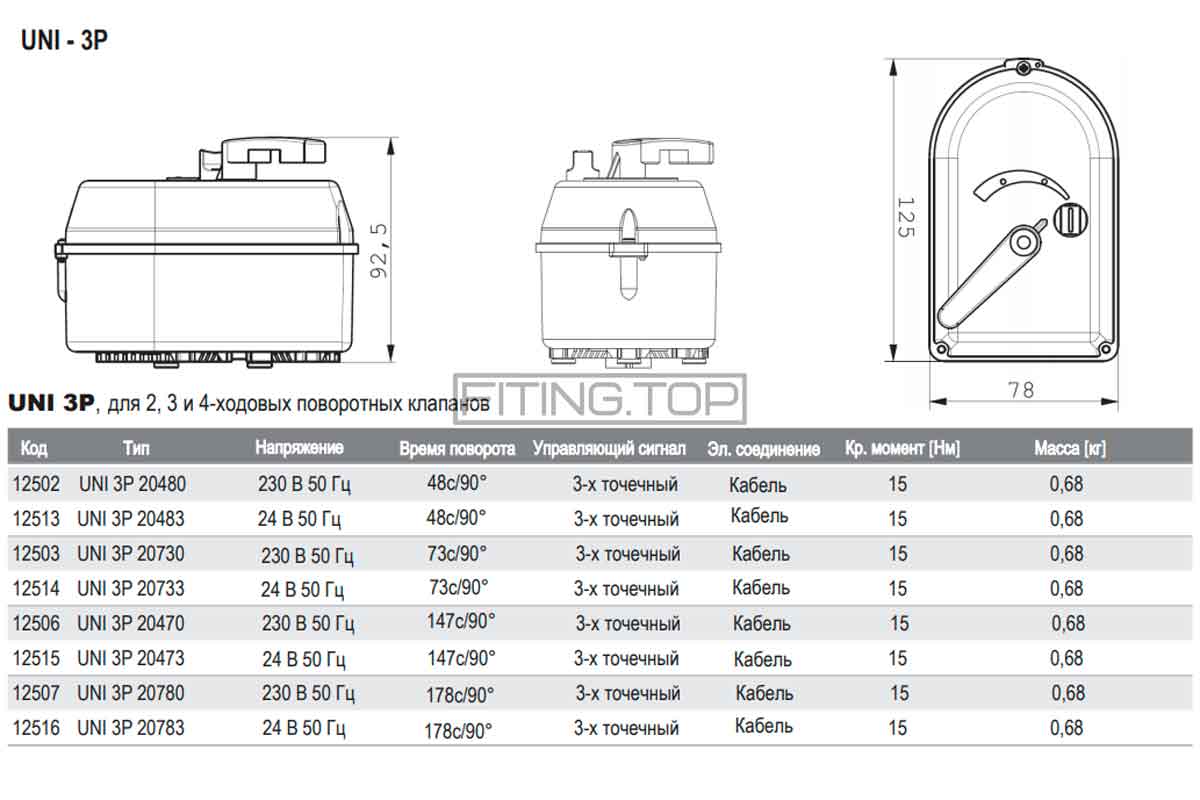

Размеры: электропривод для шарового крана

Электропривод для крана шарового (FIRST UNI - 3P)
