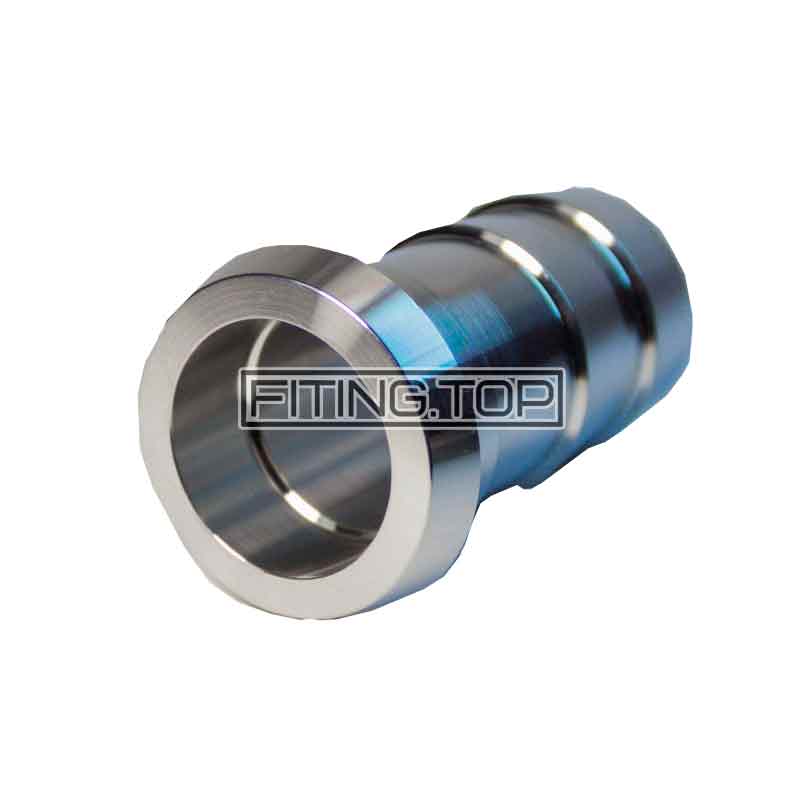

ШТУЦЕР КОНИЧЕСКИЙ ШЛАНГОВЫЙ

РЕЗЬБОВОЕ СОЕДИНЕНИЕ SMS

Муфта молочная нержавеющая (резьбовое соединение)

Муфта молочная из нержавеющей стали служит для того, чтобы легко и быстро между собой два участка трубопроводной системы. Это может быть два отрезка трубы, а может и насос со шлангом или трубой. Одним словом, данной муфтой можно быстро соединять и разъединять различные трубы, отводы, переходы, шланги, оборудование, насосы и прочее.

Что такое муфта молочная нержавеющая DIN 11850

Муфта молочная DIN 11850 из нержавеющей стали AISI 304, так же называют резьбовое соединение в сборе – это часть трубопроводной системы, которая соединяет между собой два отрезка трубы или другого фитинга. Наиболее удобный и универсальный вид соединения. Вся распространенная соединительная и запорная арматура, насосы, трубы в пищевой отрасли соединяются молочными муфтами. В сравнении с популярным фланцевым соединением, муфтовое соединение позволяет быстрее разбирать трубопровод.

Название муфта молочная, не означает что её можно использовать только в молочной промышлености, её довольно часто применяют в пивном производстве, на производстве алкогольных и безалкогольных напитков или соков, за счёт того, что она выполнена из пищевой нержавеющей стали AISI 304. Так же, под заказ, мы можем привезти эту деталь из нержавеющей стали AISI 316, сроки поставки и цену уточняйте у менеджеров компании.

Купить муфту молочную нержавеющую DIN 11850

Цена на резьбовое соединение из нержавеющей стали в нашей компании значительно ниже, чем у конкурентов. Широкий ассортимент продукции вас приятно удивит. Вы сможете купить муфты молочные из нержавеющей стали AISI304/AISI316 по низкой стоимости. Мы отправим продукцию в любой город Украины транспортными компаниями на ваш выбор. Свяжитесь с нами по телефону или электронной почте, и мы поможем вам выбрать и купить нержавеющую муфту молочную.

Из чего состоит резьбовое соединение 2012 в сборе

В собранном виде молочная муфта состоит из четырех частей:

• Штуцер резьбовой – часть резьбового соединения, к которому, с другой стороны, крепится штуцер конический и между ними помещается уплотнение, и эта пара зажимается гайкой. Он может быть выполнен из нержавеющей стали AISI 304 / AISI 316, так как непосредственно имеет контакт с рабочей средой продукта. Представлен в двух стандартах DIN и SMS, чтобы правильно подобрать штуцер конический, замеряйте его наружный диаметр приварочной части и внутренний диаметр.
• Штуцер конический– имеет характерную конусную форму, который вставляется в штуцер резьбовой и между ними помещается уплотнение, тем самым не пропуская жидкость. Эта деталь может быть выполнена по двум стандартам DIN и SMS. Чем они отличаются, во-первых, наружным размером приварочной части к трубе, у стандарта DIN она больше, во-вторых, толщиной стенки, SMS стандарт идёт на 0,5 мм тоньше.
• Гайка шлицевая– она служит скрепляющей частью двух штуцеров и уплотнения между ними. Уже из названия понятно, что на ней есть шлицы, с помощью которых её плотно затягивают специальным кличем. Но это больше относится к большим диаметрам, на маленьких можно закрутить и рукой. Гайка может быть выполнена из нержавеющей стали AISI 304, так как она не соприкасается с продуктом. Данная деталь может быть выполнена по стандарту DIN или SMS.
• Уплотнение – бывает нескольких видов NBR, SILICON, VITON, EPDM. Каждое из них отличается друг от друга цветом, температурным режимом использования, и средой применения.

Молочная муфта DIN производится по немецкому метрическому стандарту DIN 11851, все измерения в миллиметрах. Самый распространенный стандарт в РФ для трубной и запорной арматуры. ВАЖНО! Составные части молочной муфты DIN не взаимозаменяемы с частям муфты молочной стандарта SMS. Молочная муфта SMS — сделана по шведскому стандарту SMS, все измерения в дюймах, что неудобно для измерения метрическим штангенциркулем. Очень распространенный стандарт в Европе для пищевой промышленности. Трубопроводная арматура SMS более экономична, за счет использования меньшего кол-ва металла (тоньше стенки, меньше размер при аналогичном с DIN диаметре арматуры). Но из-за нераспространенности имеет более высокую цену, относительно арматуры DIN.

Ответная часть резьбового соединения

Бывает, что оборудование поставляют уже с установленным на нём штуцером резьбовым. В таком случае вам не надо покупать муфту молочную в сборе, а достаточно лишь взять ответную часть. Ответная часть включает в себя: штуцер конический, гайку шлицевую и уплотнение. Но перед покупкой, убедитесь, что ваш штуцер резьбовой, соответствует тому же стандарту, что и ответная часть. Поскольку детали муфты молочной по стандарту DIN и SMS не взаимозаменяемые. Как это сделать:

• Замерить наружный диаметр приварочной части
• Замерить внутренний диаметр штуцера
• Замерить наружный диаметр резьбовой части штуцера

Уплотнение для муфты молочной: виды уплотнений

В качестве уплотняющего материала в молочной муфте применяется:

• NBR (Нитрильный каучюк). Цвет основной — синий, черный. Бюджетный вариант для молочного и пивного производства. Выдерживает от -25°C до +110°C и непродолжительную обработку паром для стерильности +130°C. Хорошая стойкость к морской воде, спирту, бензину, пропану, бутану, маслу минеральному. Ограничения: бензол, эфиры, растворители, углеводороды хлоросодержащие.
• SILICONE (Силиконовый каучук). Цвет основной — красный, белый, прозрачный и др. цвета (зависит от производителя). Выдерживает от -55°C до +150°C и непродолжительную обработку паром для стерильности. Благодаря стойкости к спиртам, получил широкое применение в производстве алкоголя, напитков и пищевой продукции. Сохраняет эластичность при минусовых температурах. Ограничения (набухание и потеря свойств): кислоты и щелочи сильной концентрации, эфиры, пропан, бутан, бензин, минеральное масло. Неустойчив к средам, содержащим абразивные вещества.
• EPDM (Этилен-пропиленовый каучук или пищевая резина). Цвет основной — черный. Распространен в пищевой отрасли. Выдерживает от -40°C до +150°C и допускает длительную обработку паром для стерилизации +130°C. Предназначен для работы с морской водой, щелочами, разбавленными органическими и неорганическими кислотами. Ограничения: почти отсутствует стойкость к минеральным и растительным маслам, жирам! Разрушается под воздействием сухого воздуха, бензина, бутана, пропана.
• VITON (Фторкаучук или термостойкая резина). Цвет основной — серый, зеленый. Самый стойкий вид каучука. Применяется при работе в агрессивных средах под воздействием высоких температур. Выдерживает продолжительную работу от -20°C до +200°C и кратковременную обработку паром для стерилизации +130°C. В отличие от уплотнения EPDM, уплотнение VITON имеет высокую стойкость к минеральным и растительным маслам, животным жирам, к различным видам топлива. Минимальное набухание в большинстве рабочих сред. Устойчив к старению. Имеет минимальную потерю веса при работе в глубоком вакууме, поэтому получил широкое применение в фармацевтической отрасли. Уплотнение VITON негорюче. Высокая стойкость к кислороду и озону при высокой температуре позволяет использовать VITON в охладителях молока. Ограничения: перегретый водяной пар, растворители (ацетон), муравьиная кислота, уксусная кислота, газы и щелочи на основе аммиака.
• PTFE (Фторопласт). Цвет основной — белый. Выдерживает от -200°C до +260°C. Пригоден для контакта с пищевой продукцией благодаря антиадгезии (неклейкости). Стойкость к эффективной стерилизации и отсутствие передачи частиц из уплотнения в рабочую среду позволяет широко использовать PTFE в фармацевтике, производстве спиртов. Благодаря химической инертности, применяется в контакте с концентрированными кислотами и щелочами.  Предназначен для работы во всех средах кроме соединений на основе фтора под высоким давлением и температурой. Обладает высокой механической прочностью. PTFE самый стойкий во всех отношениях тип уплотнения, и проигрывает всем видам каучука в одном — эластичности и, как следствие, герметичности при низких температурах.

Сфера применения резьбового соединения DIN 11850

Молочная муфта из стали AISI 304 используется в средах с окислительным характером: с сильной серной, хлорной, азотной, соляной кислотой при низкой концентрации и низкой температуре или для слабой яблочной, лимонной, винной, молочной, уксусной кислотой при средней температуре. Сталь AISI 304 хорошо противостоит коррозии под открытым небом. Используется преимущественно в трубопроводах для пищевой промышленности и фармацевтической промышленности, а также для химической промышленности. Рекомендуют в оборудовании и составных частей трубопроводной арматуры, которые работают в контакте с пищевой продукцией в охлажденном или нагретом состоянии: натуральные соки, вино, пиво, спирт, молоко (кисломолочные продукты).

Муфта молочная из стали AISI 316L — это улучшенная версия муфты из стали AISI 304, которая дополнена молибденом и имеет большее количество никеля. Молибден, как и хром, является легирующим элементом и придает муфте из стали AISI 316L лучшую коррозийную стойкость в окислительных средах. Нержавеющая муфта AISI 316L применяется в трубопроводах пищевой промышленности и фармацевтической промышленности, а также для химической промышленности при использовании в особенно агрессивных средах: кипящая 20%-ая фосфорная кислота, серная кислота при определенной концентрации и температуре, сернистый газ, горячие органические кислоты (уксусная, яблочная, молочная и др.).

Вы можете купить муфту молочную нержавеющую в сборе или отдельно каждую составляющую. Не редко, нужно просто заменить уплотнения и купить часть запасных, так как часто изнашиваются под воздействием температуры или рабочего продукта.
