Компенсатор сильфонный осевой с нержавеющей вставкой (растяжение “30”)


Присоединение: под сварку
Приварные патрубки: сталь 20
Материал сильфона: нержавеющая сталь АISI 304
Давление: Ру 16

990.00 грн.6,800.00 грн.

Чтобы узнать цену, выберите нужный размер детали

Очистить

Что такое сильфонный компенсатор осевой

Сильфонные компенсаторы изготавливаются из тонколистовой рулонной коррозиестойкой нержавеющей стали. Сильфонные компенсаторы имеют небольшие габариты, не требуют наличия специальных камер и обслуживания в течение достаточно длительного срока эксплуатации. Их можно монтировать в любом месте трубопровода. Срок службы сильфонных компенсаторов соответствует сроку службы трубопровода. Сильфонные компенсаторы обеспечивают эффективную и надежную защиту трубопроводов от динамических и статических нагрузок, возникающих при вибрации, гидроударе и деформациях.

Сильфонный компенсатор (сильфонное компенсационное устройство (СКУ)) – это растяжимый стык для трубопроводных систем, применяемый для компенсации температурного расширения трубопроводов, предотвращения разрушения труб при деформации трубопроводов, выравнивания несоосности в трубопроводных системах, возникших вследствие монтажных работ и других целей.

Сильфонные компенсаторы подразделяются на следующие марки – КЛО, КСО, КМД, КМ, КС, КУ, КО, ОПН, ОПГ, СКУ, СКО, СК, ССК, СКТО, СКУО, КЛОС, 1КСО, 2КСО, КП, КД.

Сильфонные компенсаторы применяются в качестве компенсирующих монтажных элементов для поглощения температурных деформаций трубопроводов, транспортирующих горячие и холодные среды, подвижных вводов в напорных резервуарах и т.д.

Сильфон — гибкая гофрированная многослойная оболочка способная совершать значительные перемещения вдоль своей оси, в поперечном и угловом направлениях. Сильфонный компенсатор состоит из сильфона, присоединительной, защитной и ограничительной арматуры. Особенностью сильфона является способность его при действии незначительных усилий и изгибающего момента растягиваться сжиматься, деформироваться в поперечном направлении и изгибаться со значительными перемещениями – до десятков миллиметров и градусов. При этом сильфон сохраняет герметичность. Кроме того СК, СКУ используются также в качестве низкочастотных неопорных связей в условиях динамических нагрузок.

Компенсаторы изготавливаются из различных видов сталей – Ст3сп5, Ст20, 09Г2С, 08Х18Н10Т, 12Х18Н10Т, а также из титана, молибдена и др.

Области применения компенсаторов:

  • Нефтяная, газовая и химическая промышленность
  • Системы отопления многоэтажных зданий
  • Энергетический комплекс
  • Судостроение и автомобилестроение
  • Автомобилестроение и моторостроение
  • Строительство и эксплуатация тепловых сетей
  • Военно-промышленный и авиакосмический комплекс
  • Атомная промышленность

Преимущества сильфонных компенсаторов:

  • Герметичность
  • Температуростойкость
  • Относительно малая стоимость
  • Долговечность
  • Возможность изготовления по индивидуальному заказу
  • Многогранность использования (осевые, угловые, сдвиговые, вибрационные)
  • Не требует обслуживания

Классификация устройств КСО

Сильфонный компенсатор под сварку, стоимость которого совсем не высока, бывает следующих видов:

  • поворотный или угловой;
  • компенсатор сильфонный осевой;
  • универсальный;
  • сдвиговой.

Кроме того, различают односекционные и двухсекционные устройства. Наибольшее распространение получил компенсатор сильфонный КСО. Этот универсальный прибор можно установить в любом положении, к тому же он может выполнять множество функций. Устройство отличает повышенная надежность и эффективность. Именно поэтому при возведении многоквартирных домов он находит широкое применение.

Компенсаторы сильфонные осевые под сварку могут иметь внешний защитный кожух, диаметр которого в несколько раз превышает размеры самого устройства. Внутри некоторых моделей используется защитный экран, благодаря которому прибор защищен от действия рабочей среды, которая в нем протекает. Такая конструкция позволяет использовать трубопроводы для транспортировки агрессивных веществ.

У нас можно заказать все виды устройств, в том числе компенсатор сильфонный фланцевый. Приборы прошли проверку службы по техническому надзору и могут быть использованы в нефтехимической, пищевой и газовой промышленности.

Особенности монтажа сильфонных компенсаторов приварных

Установка сильфонных компенсаторов может производиться на прямых участках трубопроводов. Расстояния между опорами системы, ее диаметр, а также свойства материалов, из которых изготовлены трубы, влияют на выбор подходящего вида устройства. Кроме того, важно учесть давление рабочей среды и ее температурный режим.

Сильфонный компенсатор для тепловых сетей следует устанавливать невдалеке от опоры, если трубопровод проходит по земле. В случае его подземного исполнения сильфонные компенсаторы необходимо расположить приблизительно посредине межопорного промежутка.

В местах возможного поворота или изгиба трубопровода монтируется устройство углового типа. В нем предусматриваются дополнительные тяги, которые защищают трубопровод от большого числа поворотов. Остальные же характеристики аналогичны приборам осевого типа.

Чтобы определить оптимальный вид оборудования, необходимо знать рабочее давление, желаемую компенсационную способность и диаметр трубопроводной системы. Сообщите эти параметры нашим менеджерам, и они помогут подобрать устройство оптимального типа. Мы специализируемся на поставках компенсаторов различного диаметра от 15 до 1 400 мм, которые выдерживают высокое давление и функционируют в температурном диапазоне -260..+850оС. Вы можете предоставить желаемые характеристики приборов и свои чертежи, и мы изготовим по ним изделия в ближайшее время.

Видео: компенсатор сильфонный с нержавеющей вставкой

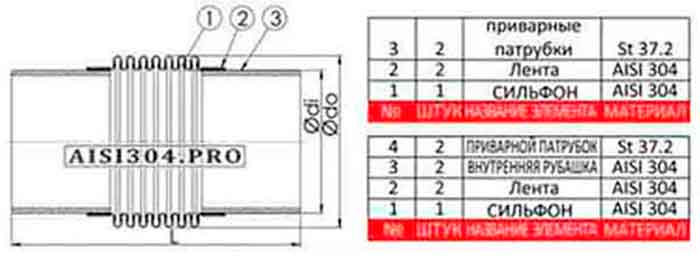

Сильфонный компенсатор под приварку: размеры

Компенсатор сильфонный осевой с нержавеющей вставкой

СИЛЬФОН HLS-30 MKB HLS-60 MKB-L
РАЗМЕР Ødi Ødo L L
Dn 25 38 48,2 210
Dn 32 42,4 55 215
Dn 40 48,3 61 240
Dn 50 60,3 76 210
Dn 65 76,1 95 210 295
Dn 80 88,9 111 210 290
Dn 100 114,3 140 220 300
Dn 125 139,7 164 230 310
Dn 150 168,3 200 245 345
Dn 200 219,1 250 240 345
Dn 250 273 323 250 350
Dn 300 323,9 380 260 360

скачать бесплатно
