Введение: почему выбор материала критически важен
Таблица совместимости уплотнений — справочник для подбора материала уплотнения (NBR, EPDM, FKM, PTFE, СИЛИКОН, FFKM и др.) по химической среде, температуре и условиям эксплуатации. Каждая комбинация оценивается по шкале A / B / C: где A — материал стоек, B — применим с ограничениями, C — недопустим.
Выбор материала напрямую влияет на ресурс и герметичность узла. NBR разрушается в паре, EPDM — в нефтепродуктах, PTFE ползёт под нагрузкой без опоры. Знание этих границ позволяет исключить ошибки ещё на этапе проектирования или замены.
Справочник включает: таблицу совместимости для 35+ сред и 13 материалов, температурные диапазоны по каждому материалу, разбор типичных ошибок, подбор по отраслям (нефтегазовая, химическая промышленность, пищевая, медицина) и интерактивный подборщик за два шага.
Уплотнение — один из самых недооценённых компонентов промышленного оборудования. При этом именно его отказ становится причиной большинства аварийных протечек, внеплановых остановок и техногенных инцидентов.
Классификация материалов уплотнений
Все материалы уплотнений делятся на три основных класса: эластомеры (резины), фторполимеры и термопласты, и металлические сплавы. Каждый класс имеет свой диапазон рабочих температур, механические характеристики и химическую стойкость.
Эластомеры (резины)
Наиболее широко применяемый класс — обладают высокой упругостью, хорошо компенсируют неровности поверхностей и обеспечивают надёжную герметизацию при умеренных давлениях.
| Код | Название | Температура | Основное применение |
|---|---|---|---|
| NBR | Нитрил-бутадиеновый каучук | −20°C … +110°C | Масла, топливо, нефтепродукты |
| HNBR | Гидрированный нитрил | −30°C … +150°C | Нефтегаз, H₂S-среды |
| EPDM | Этилен-пропилен-диен | −35°C … +130°C | Вода, пар, охлаждающие жидкости |
| FKM | Фторкаучук (Viton) | −10°C … +160°C | Агрессивные среды, нефтегаз, химпром |
| CR | Неопрен | −18°C … +90°C | Погодостойкие уплотнения, хладагенты |
| VMQ | Силиконовый каучук | −30°C … +120°C | Пищевая пром., медицина |
| IIR | Бутилкаучук | −40°C … +120°C | Газовые системы, кислоты, щёлочи |
| ACM | Полиакрилатный каучук | −20°C … +150°C | Горячие масла, АКПП |
Фторполимеры и термопласты
Превосходят эластомеры по химической стойкости, но требуют конструктивных решений для обеспечения герметичности (пружинное поджатие, опоры против ползучести).
| Код | Название | Температура | Основное применение |
|---|---|---|---|
| PTFE | Политетрафторэтилен (Тефлон) | −40°C … +180°C | Химпром, пищепром, прокладки |
| FFKM | Перфторэластомер (Kalrez) | −10°C … +300°C | Полупроводники, фармацевтика |
| FVMQ | Фторосиликон | −65°C … +180°C | Авиакосмос, автопром |
| PEEK | Полиэфирэфиркетон | −60°C … +250°C | Опорные элементы, высокие нагрузки |

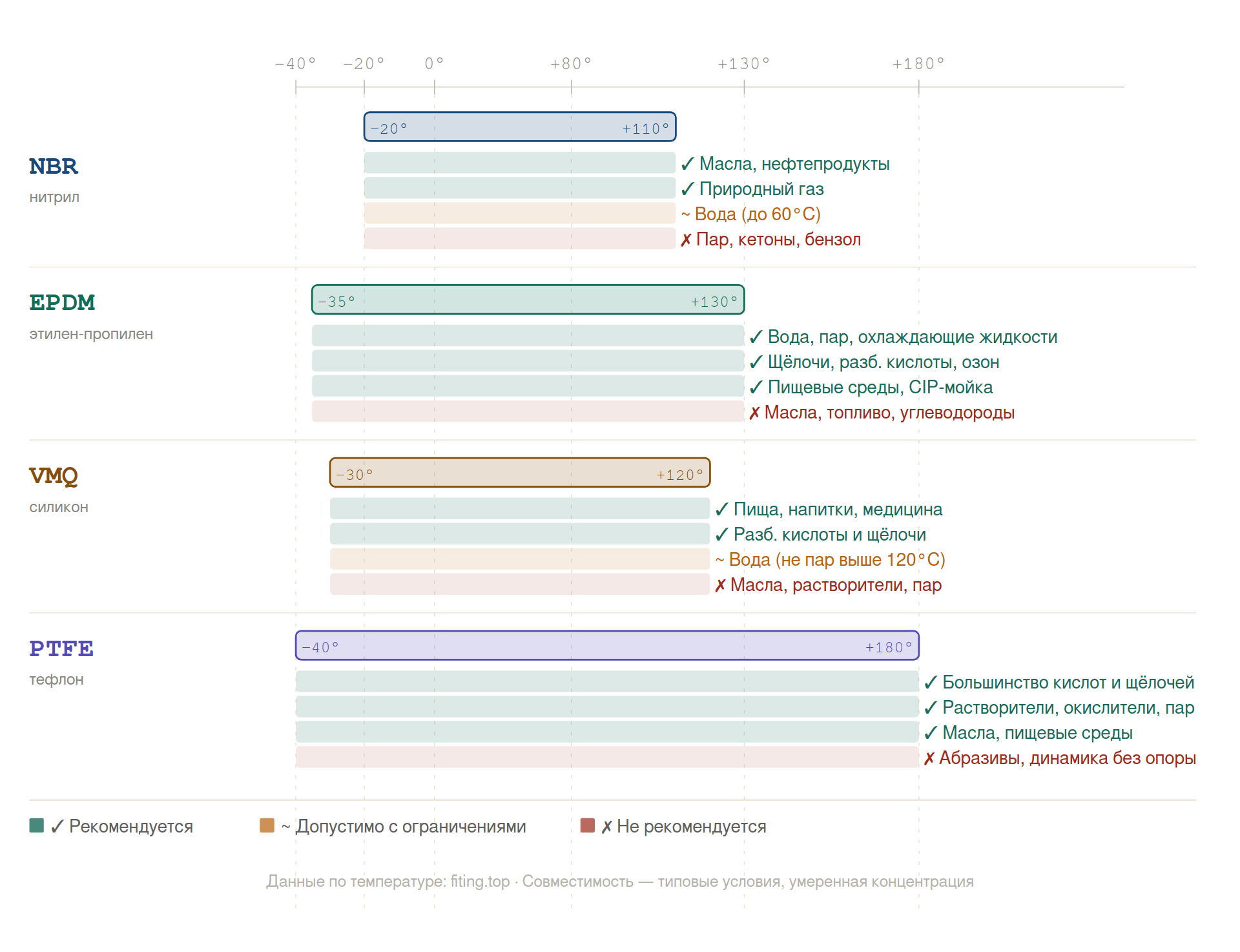

Шпаргалка: температурные диапазоны и совместимость со средами
Мы в компании TRiNOX используем 4 основных материала уплотнений (это может быть кламп соединение, муфта молочная в сборе, затвор дисковый и так далее) – NBR, EPDM, PTFE, VMQ. Инфографика ниже наглядно показывает рабочие диапазоны четырёх ключевых материалов и их совместимость с основными средами.
Ключевые параметры совместимости
Прежде чем обращаться к таблице, необходимо чётко понимать, что именно в ней зашифровано. Совместимость — это не бинарная характеристика «подходит / не подходит», а многофакторная оценка.
| Параметр | Что означает | На что влияет |
|---|---|---|
| Химическая стойкость | Оценка A–C отражает изменение свойств после погружения: набухание, потерю прочности, растворение поверхности | Ресурс уплотнения, сохранение усилия поджатия |
| Температурный диапазон | Рабочий (длительный) и пиковый (кратковременный). При превышении — ускоренное старение или хрупкое разрушение | Долговечность, сохранение эластичности |
| Концентрация среды | 10% H₂SO₄ и 98% H₂SO₄ — принципиально разные воздействия. Таблица обычно даётся для типовой концентрации | Скорость деградации материала |
| Давление | При высоком давлении мягкие эластомеры выдавливаются в зазоры. Требуются опорные кольца (PTFE) или жёсткие материалы | Возможность применения, конструкция узла |
| Набухание | Увеличение объёма материала в среде. До 10% — допустимо, свыше 20% — опасно | Изменение размеров, заклинивание подвижных соединений |
| Режим контакта | Статический (прокладка) vs динамический (манжета, поршень). Динамика требует более высокой износостойкости | Выбор твёрдости по Шору, допустимое набухание |
| Проницаемость | Способность среды (особенно газов) диффундировать через материал. Критично для газовых систем | Герметичность по газу, особенно для IIR vs EPDM |
Сводная таблица совместимости уплотнений
Таблица охватывает наиболее распространённые рабочие среды в промышленности. Оценка дана для типовых условий: умеренная концентрация, рабочая температура в пределах допуска материала.
| A | Отличная стойкость — рекомендуется | B | Умеренная стойкость — с ограничениями | C | Слабая стойкость — не рекомендуется |
| Химическая среда | ЭЛАСТОМЕРЫ | ФТОРПОЛИМЕРЫ И ТЕРМОПЛАСТЫ | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NBR | HNBR | EPDM | FKM | CR | VMQ | IIR | ACM | PTFE | FFKM | FVMQ | PU | PEEK | |
| Кислоты | |||||||||||||
| Серная кислота (разб. до 30%) | B | B | A | A | B | A | A | C | A | A | A | C | A |
| Серная кислота (конц. >75%) | C | C | B | B | C | B | C | C | A | A | B | C | A |
| Азотная кислота (разб. до 10%) | C | C | A | B | B | B | A | C | A | A | B | C | A |
| Соляная кислота (разб. до 20%) | B | B | A | A | B | A | A | C | A | A | A | C | A |
| Уксусная кислота (разб.) | C | B | A | A | B | A | B | C | A | A | A | C | A |
| Фосфорная кислота (до 50%) | B | B | A | A | B | A | A | C | A | A | A | B | A |
| Плавиковая кислота (до 40%) | C | C | B | C | C | B | B | C | A | A | B | C | B |
| Щёлочи | |||||||||||||
| Гидроксид натрия (NaOH, до 40%) | A | A | A | B | A | A | A | B | A | A | A | B | A |
| Аммиак (водный раствор) | B | B | A | C | B | A | A | B | A | A | A | B | A |
| Нефтепродукты и масла | |||||||||||||
| Минеральное масло (индустр.) | A | A | C | A | B | C | C | A | A | A | A | B | A |
| Дизельное топливо | A | A | C | A | B | C | C | B | A | A | A | B | A |
| Сырая нефть | A | A | C | A | B | C | C | A | A | A | A | B | A |
| Вода и водные среды | |||||||||||||
| Вода (питьевая, до 60°C) | A | A | A | A | A | A | A | C | A | A | A | B | A |
| Пар (насыщенный, до 120°C) | C | B | A | B | C | B | B | C | A | A | B | C | A |
| Охлаждающая жидкость (антифриз) | A | A | A | A | A | A | A | B | A | A | A | B | A |
| Растворители | |||||||||||||
| Ацетон | C | C | B | C | C | B | B | C | A | A | B | C | A |
| Этанол (до 96%) | B | B | A | A | B | A | B | B | A | A | A | B | A |
| Толуол | C | C | C | A | C | C | C | C | A | A | B | C | A |
| Газы | |||||||||||||
| Сжатый воздух | A | A | A | A | A | A | A | A | A | A | A | A | A |
| Природный газ (метан) | A | A | C | A | B | B | B | B | A | A | A | B | A |
| Озон | C | B | A | A | B | A | A | B | A | A | A | C | A |
| Пищевые среды | |||||||||||||
| Пищевые масла и жиры | B | B | C | B | B | A | C | B | A | A | B | B | A |
| Молоко и молочные продукты | A | A | A | A | A | A | A | B | A | A | A | A | A |
| Перекись водорода (до 30%) | C | C | A | B | C | A | A | C | A | A | A | C | A |
Данные приведены для типовых условий (рабочая температура, умеренная концентрация). Для критичных применений консультируйтесь с поставщиком или проводите лабораторные испытания.
Типичные ошибки при выборе уплотнений
Большинство отказов уплотнений происходит не из-за низкого качества материала, а из-за неправильного применения.
Путаница FKM и EPDM при смешанных средах
FKM отличен в нефтепродуктах, EPDM — в воде и паре. При наличии обоих компонентов в системе каждый из этих материалов будет деградировать от той части среды, к которой он не стоек. Решение: в смешанных средах применяйте FFKM или PTFE.
Игнорирование концентрации кислоты или щёлочи
Таблица совместимости часто даётся для «умеренной» концентрации. Концентрированная серная кислота (98%) разрушает многие материалы, которые прекрасно работают при 10%. Всегда уточняйте концентрацию рабочей среды.
Игнорирование комбинированного воздействия (температура + химия)
NBR вполне терпит минеральное масло при 60°C. При 120°C в горячем масле он быстро теряет эластичность. Химическая стойкость и термостойкость — разные характеристики, которые нужно оценивать в комплексе.
Несовместимость смазки с материалом уплотнения
Силиконовая смазка разрушает VMQ (силиконовые уплотнения). Минеральная смазка несовместима с EPDM. Всегда проверяйте совместимость монтажной смазки с материалом уплотнения.
Ползучесть PTFE без опорного кольца
PTFE химически инертен, но подвержен ползучести под нагрузкой. В динамических или высоконагруженных узлах PTFE-уплотнение без опорного кольца (backup ring) со временем выдавливается в зазор. Всегда предусматривайте опорные элементы.
Замена на «аналог» без проверки совместимости
Замена NBR на EPDM в масляной системе гарантированно приведёт к отказу — несмотря на одинаковый внешний вид и стандартные размеры. Всегда идентифицируйте материал перед заменой.
Подбор уплотнений по отраслям
| Отрасль | Рекомендуемые материалы | Основные среды |
|---|---|---|
| Нефтегаз | FKM, HNBR, FFKM, NBR | Сырая нефть, природный газ, H₂S, пластовая вода |
| Химическая пром. | PTFE, FFKM, FKM, EPDM | Кислоты, щёлочи, растворители |
| Пищевая / фарм. | VMQ, EPDM, PTFE, FFKM | Вода, пар, пищевые среды, CIP-мойка |
| Водоподготовка | EPDM, PTFE, FKM | Хлорированная вода, озон, гипохлорит |
| Автомобилестроение | NBR, FKM, ACM, EPDM, FVMQ | Масла, топливо, охлаждающие жидкости |
| Медицина / криогеника | VMQ, PTFE, FFKM, PEEK | Стерильные среды, жидкий азот |
Алгоритм выбора и нормативная база
Используйте следующий пошаговый алгоритм для системного подбора материала уплотнения:
- Определите рабочую среду — химический состав, концентрацию, наличие примесей. Запросите паспорт безопасности (SDS) продукта.
- Установите температурный режим — рабочая температура (длительная), пиковая (кратковременная), температура при запуске и остановке.
- Оцените давление и механику — рабочее давление, тип нагрузки (статика / динамика), скорость скольжения.
- Используйте таблицу совместимости — отберите материалы с оценкой A. Материалы с оценкой B — только при ограниченном выборе.
- Проверьте регуляторные требования — пищевые среды: FDA / EU 10/2011; фармацевтика: USP Class VI; нефтегаз: NACE MR0175.
- Закажите тест-образцы — при критичных применениях проведите погружные испытания (ASTM D471): 70–168 ч. в рабочей среде.
- Оцените экономику жизненного цикла — дорогой FFKM, требующий замены раз в 2 года, зачастую выгоднее дешёвого NBR с заменой каждые 3 месяца.
Подборщик материала уплотнения
Выберите рабочую среду и температуру — получите рекомендацию по материалу.
Часто задаваемые вопросы
Что лучше: NBR или EPDM для гидравлической системы?
Зависит от рабочей жидкости. Минеральное масло — NBR (оценка A). Жидкость на основе гликоля или фосфоэфира — EPDM. EPDM в минеральном масле разбухает и теряет герметичность уже через несколько часов.
Можно ли использовать FKM (Viton) в паровых системах?
FKM имеет ограниченную стойкость к пару — оценку B при температурах до 150°C. При насыщенном паре выше 120°C предпочтительнее EPDM или PTFE. При перегретом паре выше 150°C — только PTFE или FFKM.
Почему PTFE не подходит для динамических уплотнений?
PTFE склонен к ползучести под нагрузкой и не восстанавливает форму после деформации. В динамических применениях (поршень, шток) он выдавливается в зазоры. Применяется в статике или со специальными пружинными конструкциями (spring-energized).
В чём разница между FKM, FPM и Viton?
Это одно и то же: FKM — обозначение по ISO, FPM — по DIN, Viton — торговая марка Chemours. Все три термина описывают фторкаучук с содержанием фтора 66–70%.
Как определить материал старого уплотнения без маркировки?
Простой способ — капля ацетона: NBR не реагирует, EPDM слегка набухает, силикон остаётся инертным. Для точной идентификации — ИК-спектроскопия (ATR-FTIR) в лаборатории.
Когда обязательно нужны лабораторные испытания?
Испытания обязательны при нестандартных концентрациях среды, смесях нескольких агрессивных компонентов, давлении выше 200 бар, температуре выше 150°C, а также при регуляторных требованиях (фарм, медицина).
Глоссарий терминов
| Аббревиатура | Расшифровка |
|---|---|
| NBR | Acrylonitrile Butadiene Rubber — нитрил-бутадиеновый каучук |
| HNBR | Hydrogenated NBR — гидрированный нитрил-бутадиеновый каучук |
| EPDM | Ethylene Propylene Diene Monomer — этилен-пропилен-диеновый каучук |
| FKM | Fluorocarbon Rubber (ISO) = FPM (DIN) = Viton™ — фторкаучук |
| FFKM | Perfluoroelastomer — перфторэластомер (Kalrez™, Chemraz™) |
| VMQ | Silicone Rubber — силиконовый каучук |
| PTFE | Polytetrafluoroethylene — политетрафторэтилен (Teflon™) |
| CR | Chloroprene Rubber — хлоропреновый каучук (Neoprene™) |
| IIR | Isobutylene Isoprene Rubber — бутилкаучук |
| Shore A | Единица твёрдости мягких эластомеров (типово 50–90 ShA) |
| CIP | Cleaning In Place — безразборная мойка оборудования |
| HPHT | High Pressure High Temperature — высокое давление и температура |
