Сгон – размеры по ГОСТ, сфера применения, как самому сделать Оставить комментарий

Для резьбового соединения стальных трубопроводов применяют муфты с внутренней резьбой, но даже в том случае, если участки трубопровода подходят вплотную друг другу, соединить их одной деталью не получится (если это не американка с накидной гайкой) из-за одинакового направления резьбы. Для этих целей используют промежуточные отрезки — сгоны для труб, размеры и материал изготовления которых регламентируются ГОСТ.

При самостоятельном монтаже водопроводной или газовой магистрали из металлических труб, сгоны понадобятся для подключения трубопроводов к сантехническим приборам или газовому оборудованию. Для безопасного и правильного монтажа системы полезно знать основные размеры, материалы и способы изготовления данного элемента сантехнической арматуры.

Сгоны для труб — размеры согласно ГОСТ

Сгон представляет собой отрезок трубы с двухсторонней резьбой разной длины, ее средний размер с короткой стороны — 5 ниток, длинная имеет протяженность не менее 20 витков. Металлические или оцинкованные сгоны концом с короткой резьбой подключают к оборудованию (газовые плиты, радиаторы отопления, котлы), а по длинной резьбе перемещается соединительная муфта соответствующей длины и контргайка. При стыковке на другую трубу накручивается длинная муфта герметизирующим уплотнителем (льняная пакля, сантехническая нить, ФУМ-лента), с другой стороны муфты намотанный уплотнитель прижимают контргайкой.

Параметры сгонов регламентированы ГОСТ 8969-75, где указаны их размер, длина резьбовых участков, диаметр резьбы в дюймах.

Где используются и устанавливаются сгоны

Сгоны применяют в водопроводах, системах отопления, газопроводах, их устанавливают

• В линиях водоснабжения и отопления после вентиля на стояке. Это позволяет извлечь запорную арматуру из трубопровода в случае неисправности для ремонта или замены.
• При подводке к радиатору отопления из чугуна старого образца труб, также их применение позволяет очистить трубопровод от известковых отложений и ржавчины.
• На подводку при подключении автономного оборудования для нагрева воды — газовых котлов, бойлеров, расширительных баков и сантехнической арматуры (смесители с разъемом елочка).
• На трубопровод для подводки газа к бытовому и водонагревательному оборудованию — плитам, котлам.
• Иногда сгоны используются на участках системы для получения дополнительного отвода, при этом муфту заменяют тройником, а расстояние между трубами увеличивают.

Устройство соединения со сгоном и его обозначение

Стальные соединительные муфты с цинковым покрытием или без него, имеющие двухстороннюю резьбу резьбу, предназначены для соединения водо- и газопроводных труб системах отопления,

 газопроводах, водопроводах и других линий с не агрессивным рабочим телом при температуре до +175 С. и давлении меньше 1,6 МПа. (16 атм. или бар.). Для соединения трубопровода с сантехническим и газовым оборудованием в состав фитинга входит соединительная муфта (имеет

боковые продольные ребра для сцепления с газовым ключом) и контргайка со стандартными размерами, соответствующими наружной трубной резьбе фитинга по ГОСТ 8969-75.

Маркировка фитинга по ГОСТ 8969-75 включает в себя наименование детали (сгон), условный диаметр, материал изготовления (литера Ц для оцинкованной стали) и указание вышеприведенного стандарта. Пример маркировки — Сгон 25-Ц ГОСТ 8969-75.

Как производится монтаж сгона в систему

Муфты стальные соединительные для монтажа и устройства водопроводов, устанавливаемые после вентилей, монтируются с соблюдением следующих правил:

• Фитинги должны иметь длину просвета между трубами не более 5 мм. с учетом углубления стороны с короткой резьбой в присоединяемое оборудование или арматуру.
• На сторону с резьбой длиной не менее 20 ниток последовательно наворачиваются контргайка стальная и соединительная муфта.
• Льняное волокно или нить наматываются по ходу резьбы
• При монтаже на короткую сторону наматывают льняное волокно, смазывают его специальной пастой и ввинчивают трубу сгона в выходной патрубок вентиля вручную, а затем поджимают газовым ключом. Для удобства используют второй ключ, удерживая им корпус вентиля во избежание проворачивания на трубопроводе.
• Наворачивают на длинную сторону соединительные детали: контргайку до упора и муфту, на подсоединяемую трубу по ходу резьбы наматывают лен.
• Сгоняют длинную муфту вниз и наворачивают на трубу, дожимая ее газовым ключом.
• Наматывают льноволокно с другого конца муфты, обмазывают его пастой и затягивают контргайку.

Необходимо понимать, что подмотка с другого конца не попадает под резьбу муфты, поэтому уплотнение и герметизация соединения будет осуществляться за счет сдавливания волокна контргайкой. Поэтому наматывать следует большее количество витков льноволокна с таким расчётом, чтобы контргайка подходила к муфте или между ними оставался небольшой зазор (не более 1 мм.) после сильного стягивания с большим прилагаемым усилием.

Можно ли самостоятельно изготовить сгон и как это делать

При устройстве трубопроводной магистрали своими руками иногда возникает ситуация, когда требуется подборка нужной длины сгонов — заводские изделия по стандартам перекрывают лишь узкий диапазон размеров и диаметров. В этом случае используют самостоятельно изготовленную трубу, а зажимную контргайку и муфту необходимого диаметра берут от другой заготовки. Для изготовления нужно использовать подходящий по длине отрезок газовой трубы, для проведения работ потребуется плашка с держателем или клупп, масло, тиски для зажима заготовки, ножовка по металлу или болгарка для резки трубы.

Работы проводят в следующей последовательности:

• Отрезают от трубы заготовку нужной длины, зажимают деталь в тиски, наружные торцы с обеих сторон защищают наждачной бумагой, болгаркой или напильником.
• Смазывают трубную поверхность со стороны короткой резьбы, вставляют в держатель или клупп плашку и плотно прижимают ее к торцу, стараясь выдержать строго перпендикулярное положение относительно оси заготовки.
• Начинают вворачивать плашку в трубу, прилагая при этом максимальное усилие, после нескольких витков и схватывания зубцов плашки за резьбу, прижимное усилие не требуется.
• Нарезку производят в прямом и обратном направлении, периодически извлекая инструмент и очищая его от стружки чистой тряпкой вместе с трубной поверхностью.
• После прохода на короткой стороне 5 — 6 витков деталь переворачивают и приступают к нарезанию длинной резьбы из 20 витков на другом конце.

Рациональнее использовать при первичной нарезке старую изношенную плашку, после чего ее можно заменить новой для чистовой проходки.

Сгон является одним из распространенных вариантов подключения стальных трубопроводов к сантехнической и газовой арматуре, оборудованию. При правильном монтаже соединительная муфта обеспечивает надежное, долговечное и герметичное соединение, при необходимости фитинг подходящей длины несложно сделать своими руками.

Размеры сгона из нержавеющей стали согласно ГОСТ

Таблица с размерами: сгон нержавеющий

Условный проход, Ду	Резьба, d	l1	l2	L	Масса, кг
8	1/4″	7	38	80	0,04
10	3/8″	8	42	90	0,062
15	1/2″	9	40	110	0,094
20	3/4″	10,5	45	110	0,134
25	1″	11	50	130	0,243
32	1 1/4″	13	55	130	0,336
40	1 1/2″	15	60	150	0,463
50	2″	17	65	150	0,608
65	2 1/2″	19,5	75	170	1,027
80	3″	25	85	180	1,229

Нержавеющие сгоны: видео

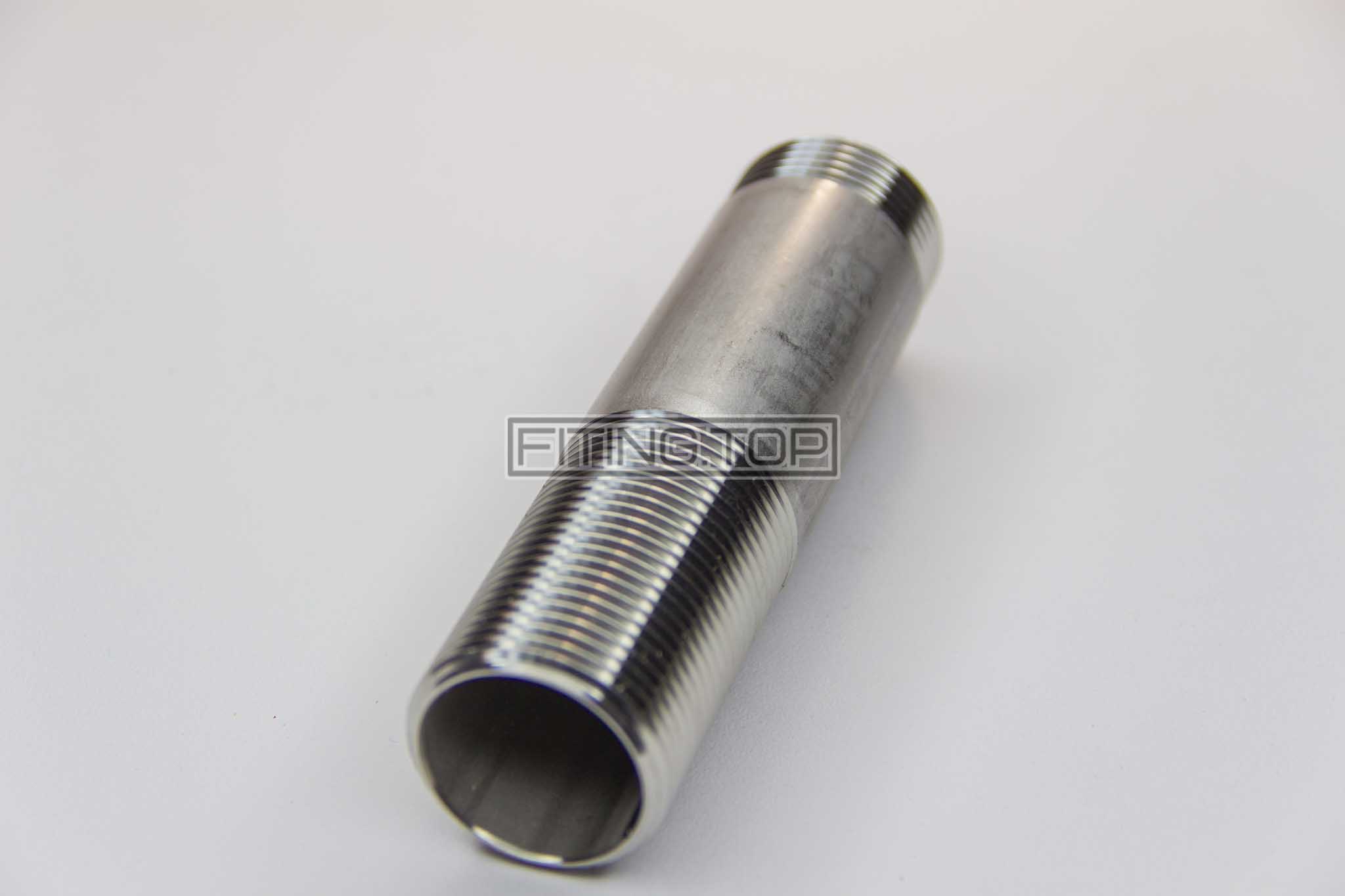

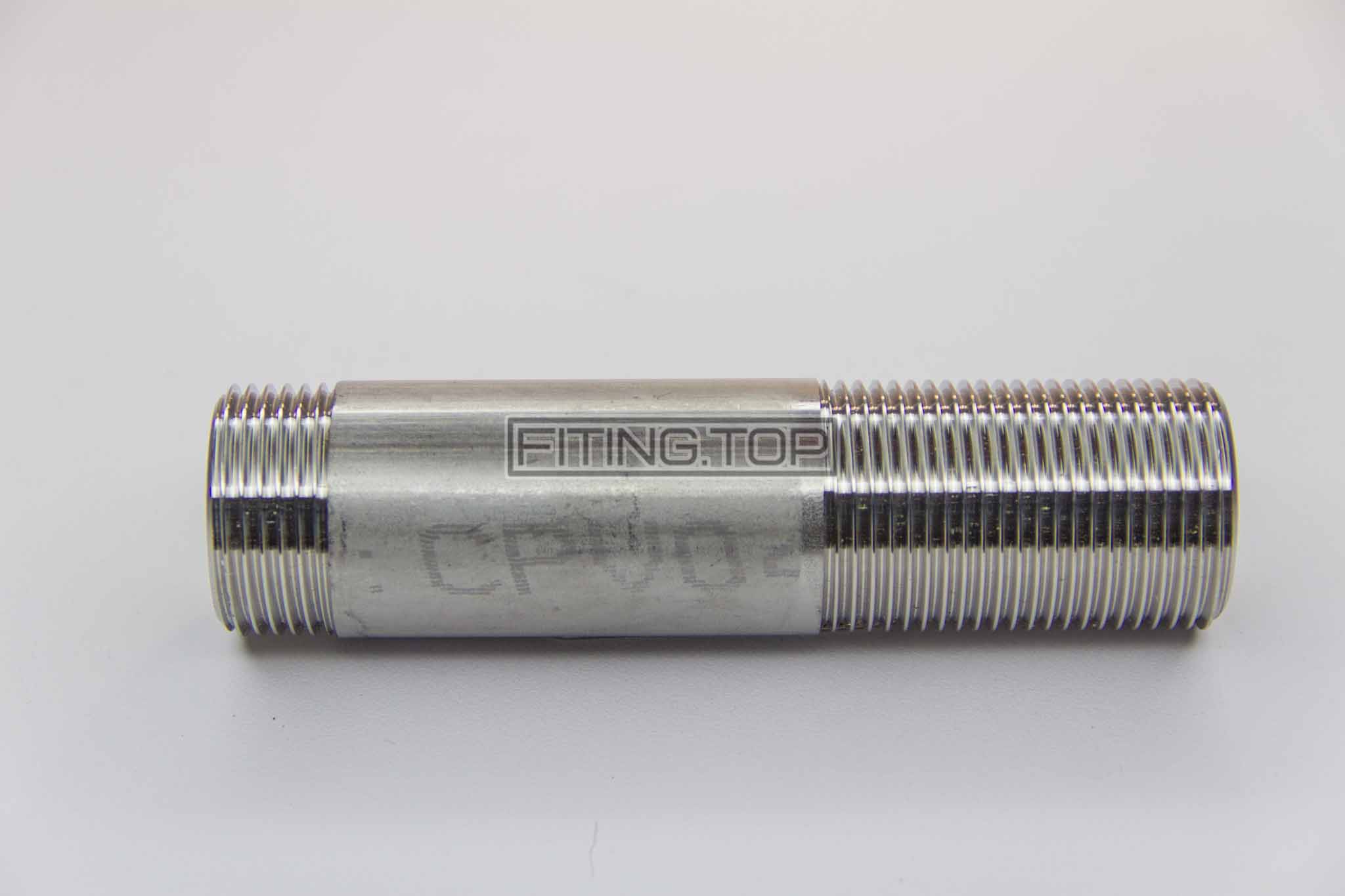

Сгон из нержавеющей стали AISI 304: 3D

Начните тянуть, чтобы вращать изображение.
