Когда есть необходимость купить нержавеющую отбортовку и алюминиевый фланец, чаще всего это делается для того, чтобы удешевить общую трубопроводную линию. Пожалую это одно и чуть ли не единственное преимущество перед обычным нержавеющий фланцем. Вторым преимуществом является легкость. Отбортовка и алюминиевый фланец действительно будет легче нержавеющего фланца. Особенно, если брать большие диметры, то разница может достигать в два, а то и в три раза. на этом. пожалуй, все явные преимущества и заканчиваются. Цена комплекта и вес – вот основные отличия и достоинства. Поэтому можем теперь перейти к размерам, стандартам и прочим цифрам.
Где купить отбортовки из нержавеющей стали и алюминиевые фланцы в Украине.
Выбрать и купить отбортовку из нержавеющей стали и алюминиевые фланцы по низкой цене можно в данном интернет магазине. Все размеры и разновидности находятся в соответствующих разделах Отбортовки и Фланцы алюминиевые.
Нержавеющая отбортовка и алюминиевый фланец – размеры
Нужно запомнить одно простое правило и тогда станет намного проще выбирать не только отбортовку, но и любой другой фитинг приварной. Правило – весь приварной фитинг меряется в миллиметрах по наружному диаметру приварочной части. Здесь важно почти каждой слово – ни убрать, ни добавить. Давайте еще раз. Приварной фитинг не меряется в сантиметрах, он не меряется и в дюймах (да, это не опечатка), не меряется и в Ду (условный диаметр). Он меряется только в мм и ТОЛЬКО по наружному диаметру. Как только вы запомните это правило, количество возвратов и неправильно заказанной продукции сократится в разы, уж поверьте нашему опыту.
Ну а дальше уже все намного проще. Ниже представлены таблицы. Внимательно изучите их и определитесь с нужным размером отбортовки и фланца. С этими данными обращайтесь к нашему консультанту и все будет хорошо. =)

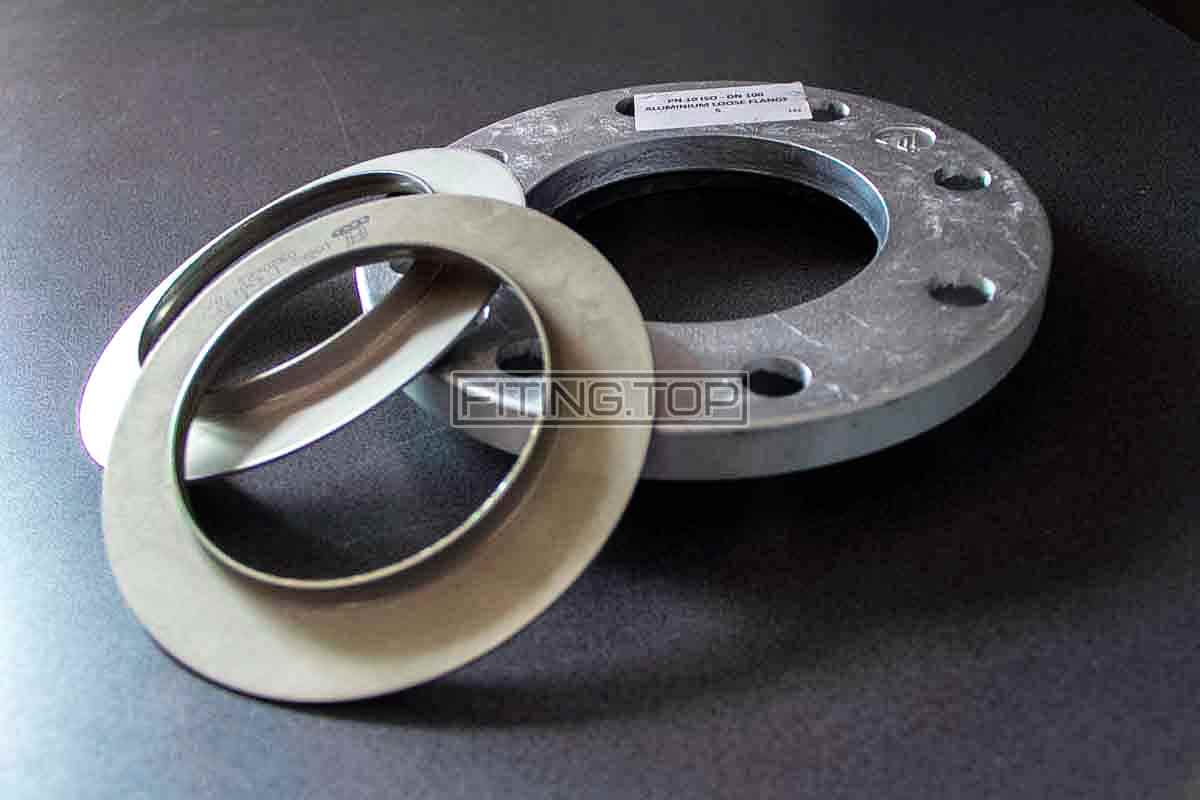

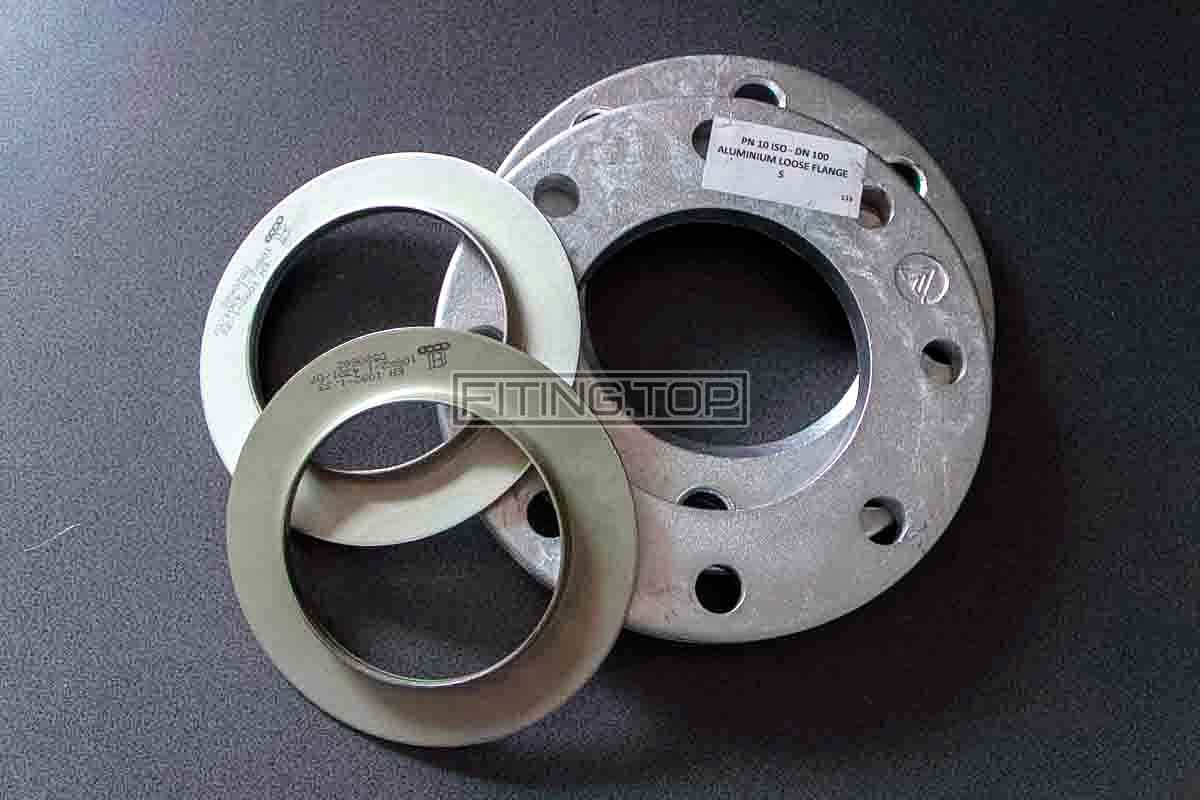

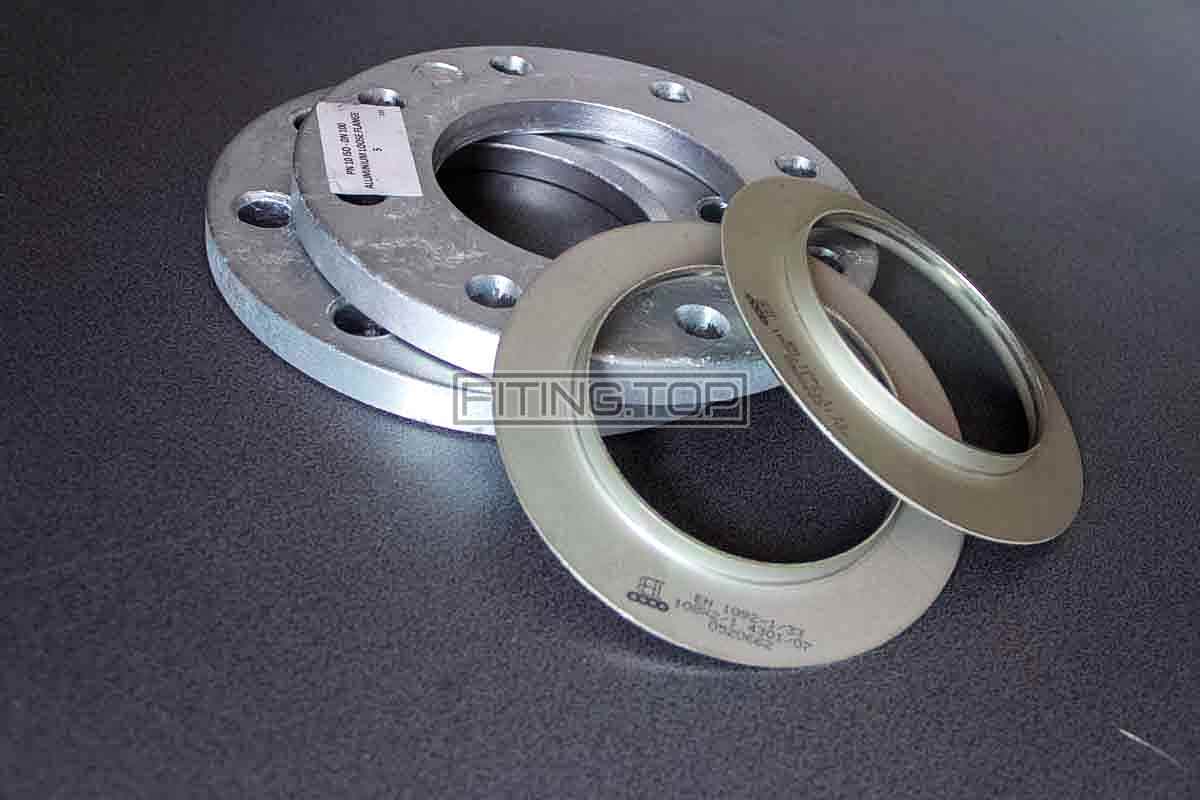

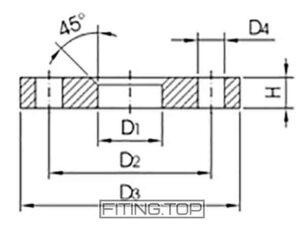

Фланец алюминиевый: размеры
Диаметр условный (Dn), мм | Диаметр внутренний (D1), мм | Диаметр межосевого расстояния (D2), мм | Диаметр внешний (D3), мм | Толщина фланца (H), мм | Размер крепежа (D4), мм | Количество крепежных отверстий, шт | Вес одного фланца, кг |
---|---|---|---|---|---|---|---|
10 | 16 | 60 | 90 | 14 | 14 | 4 | 0,6 |
10 | 19 | 60 | 90 | 14 | 14 | 4 | 0,6 |
15 | 22 | 65 | 95 | 14 | 14 | 4 | 0,7 |
15 | 24 | 65 | 95 | 14 | 14 | 4 | 0,7 |
20 | 28 | 75 | 105 | 14 | 14 | 4 | 0,8 |
20 | 30 | 75 | 105 | 14 | 14 | 4 | 0,8 |
25 | 33 | 85 | 115 | 16 | 14 | 4 | 1,1 |
25 | 36 | 85 | 115 | 16 | 14 | 4 | 1,1 |
32 | 42 | 100 | 140 | 16 | 18 | 4 | 1,7 |
32 | 46 | 100 | 140 | 16 | 18 | 4 | 1,7 |
40 | 48 | 110 | 150 | 16 | 18 | 4 | 1,8 |
40 | 54 | 110 | 150 | 16 | 18 | 4 | 1,8 |
50 | 60 | 125 | 165 | 16 | 18 | 4 | 2,2 |
50 | 65 | 125 | 165 | 16 | 18 | 4 | 2,2 |
65 | 81 | 145 | 185 | 16 | 18 | 4 | 2,6 |
80 | 94 | 160 | 200 | 18 | 18 | 8 | 3,3 |
100 | 113 | 180 | 220 | 18 | 18 | 8 | 3,7 |
125 | 138 | 210 | 250 | 18 | 18 | 8 | 4,5 |
150 | 164 | 240 | 285 | 18 | 22 | 8 | 5,6 |
200 | 225 | 295 | 340 | 20 | 22 | 8 | 7,5 |
Отбортовка нержавеющая: размеры (стандарт DIN)
D1 | D2, мм | H, мм | T, мм |
---|---|---|---|
18 | 46/51 | 6 | 1,5/2 |
22 | 46 | 6 | 1,5/2 |
28 | 68 | 8 | 1,5/2 |
34 | 68/78 | 9 | 1,5/2 |
40 | 78 | 10 | 1,5/2 |
52 | 102 | 11 | 1,5/2 |
70 | 122 | 12 | 2 |
85 | 138 | 13 | 2 |
104 | 158 | 16 | 2 |
Отбортовка нержавеющая: размеры (стандарт ISO)
DN | D1, мм | D2, мм | H, мм | T, мм |
---|---|---|---|---|
8 | 13,5 | 35 | 6 | 2 |
10 | 17,2 | 43 | 6 | 2 |
15 | 21,3 | 43 | 7 | 2/3 |
20 | 26,9 | 58 | 8 | 2/3/4 |
25 | 33,7 | 68 | 9 | 2/3/4 |
32 | 42,4 | 78 | 10 | 2/3/4 |
40 | 48,3 | 88 | 10 | 2/3/4 |
50 | 60,3 | 102 | 12 | 2/3/4 |
65 | 76,1 | 122 | 12 | 2/3/4 |
80 | 88,9 | 139 | 12 | 2/3/4 |
100 | 114,3 | 158 | 16 | 2/3/4 |
125 | 139,7 | 188 | 17 | 2/3/4 |
150 | 168,3 | 212 | 18 | 2/3/4 |
200 | 219,1 | 270 | 18 | 2/3/4 |
