Муфта молочная нержавеющая DIN 101,6 мм AISI 304

Муфта молочная нержавеющая DIN 101,6 мм AISI 304 Leave a comment

Сегодня поговорим о такой редкой детали, как резьбовое соединение по стандарту DIN на трубу 101,6 мм. Здесь нет опечатки, труба действительно 101,6 мм считается размером по стандарту SMS. Это верно и с этим никто не спорит. Весь фокус состоит именно в муфте. Все дело в том, что довольно часто европейские поставщики изготавливают оборудование и устанавливают на них присоединительные детали на свое усмотрение. Например, шведы поставят на емкость штуцер резьбовой по своему стандарту SMS (Swedish Manufacturing Standard). А, например, немцы сделают по-своему DIN-у (Deutsches Institut fuer Normung e. V. — DIN). Так вот именно в этом моменте и возникает не состыковка. Если оборудование покупалось в Германии под трубу 104 мм, а использоваться будет в Швеции с трубой 101,6 мм, то здесь есть два варианта. Первый вариант – оставить как есть и тогда образуется зона застоя продукта или просто образуется не аккуратный шов. Либо второй вариант – использовать вот такую нестандартную муфту, как у нас в примере. И тогда спокойно состыковать DIN-овский резьбовой штуцер на 104 мм с DIN-ским штуцером коническим, но уже на 101,6 мм. Гайка шлицевая и уплотнение будут подходить к обоим штуцерам идеально.

Понятное дело, что это исключение из правил. Понятное дело, что за последние 5 лет мы продали всего лишь 10 штук таких муфт. Но факт остается фактом! Поэтому, если у вас именно такой случай, то мы с большим удовольствием поможем вам закрыть данную заявку. Кстати, муфты, которые на фото и видео, мы привезли с Европейского завода в течении 1 недели.

Молочная муфта нержавеющая DIN на трубу 101,6 мм: видео

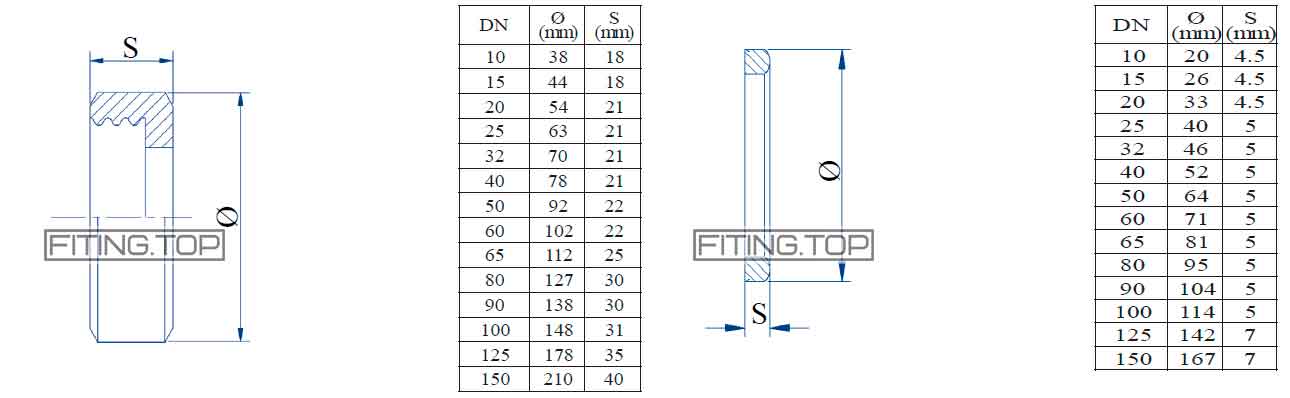

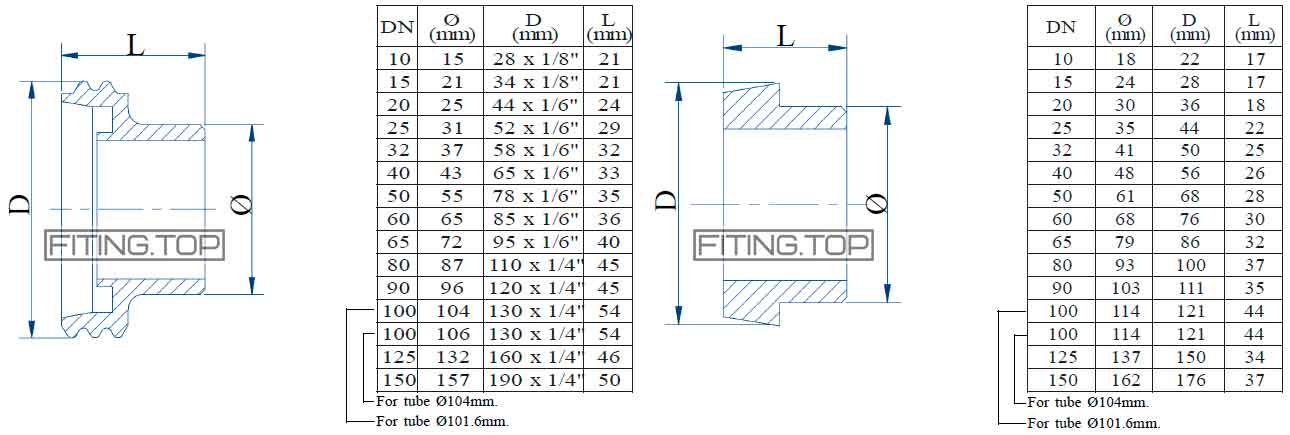

Муфта молочная из нержавеющей стали: размеры

Обратите внимание, что данные детали везутся с конкретного европейского завода и в данном случае мы хотим лишь показать размер 101,6 мм. Детали складского хранения, которые есть в Украине, имеют слегка другие параметры.

Муфта молочная нержавеющая DIN 101,6 мм AISI 304

Муфта молочная нержавеющая DIN 101,6 мм AISI 304

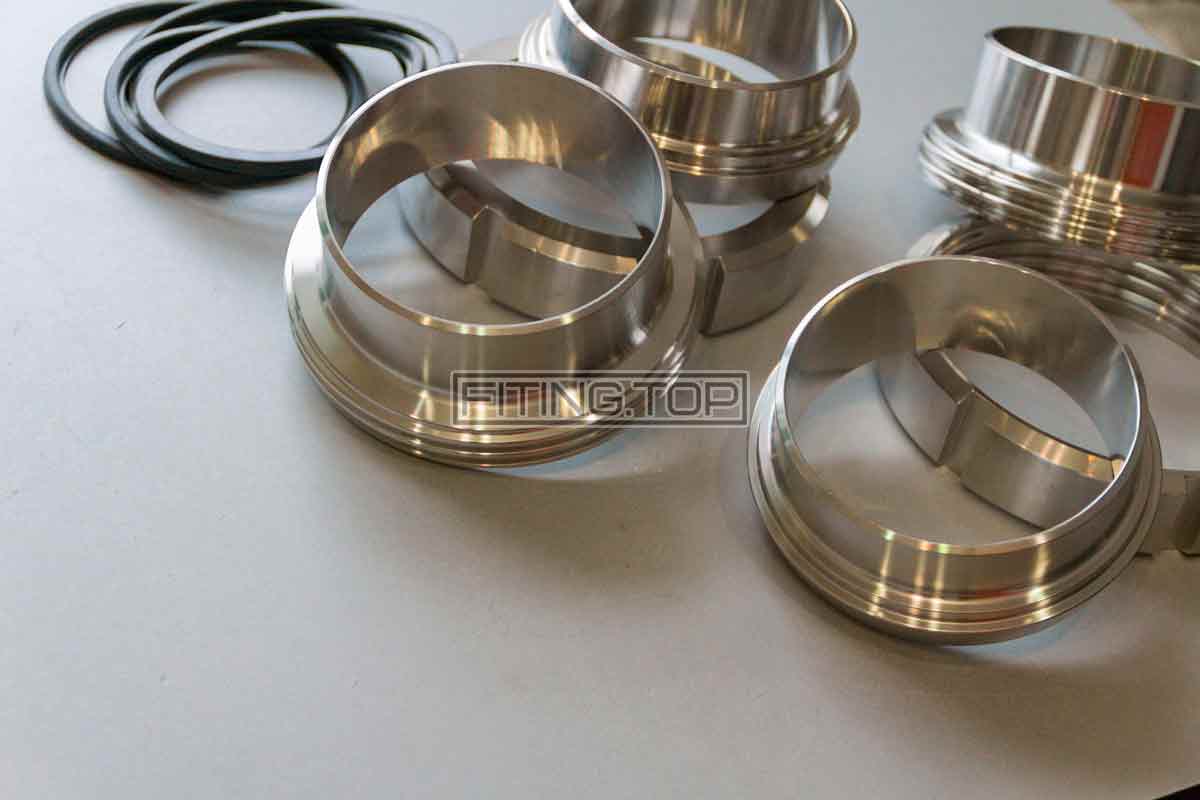

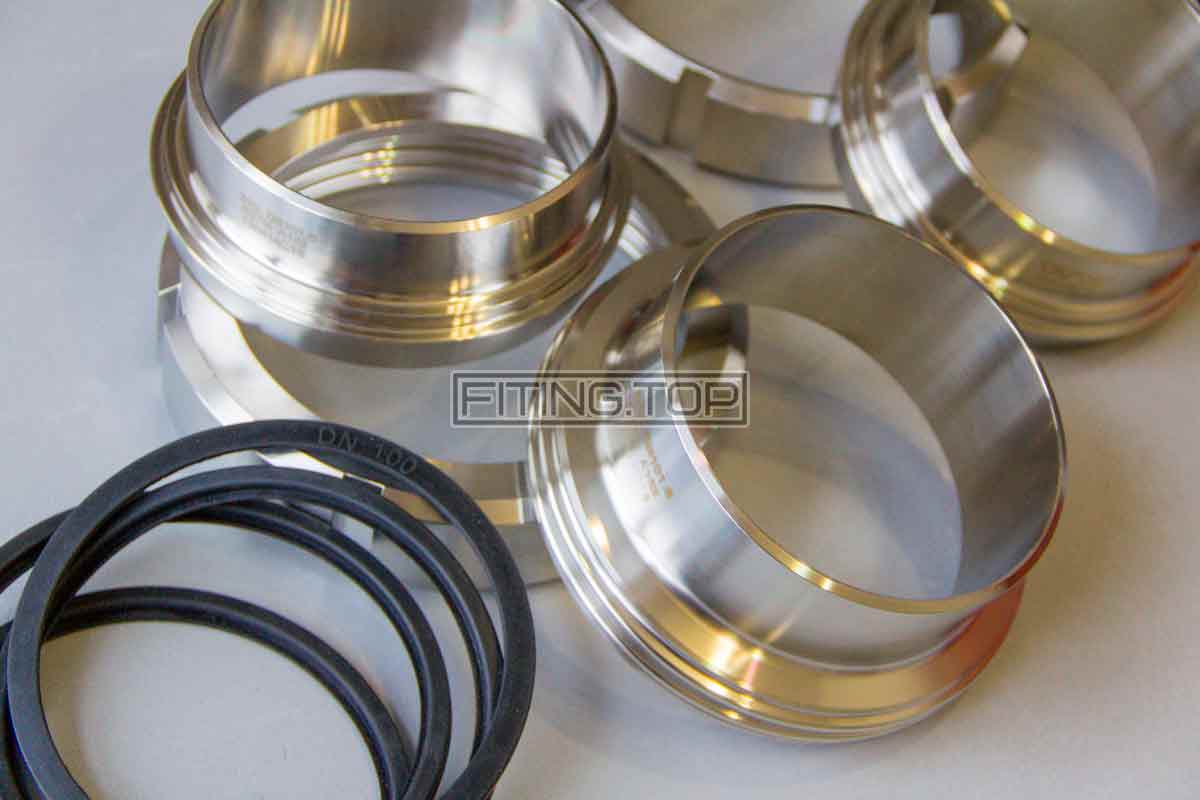

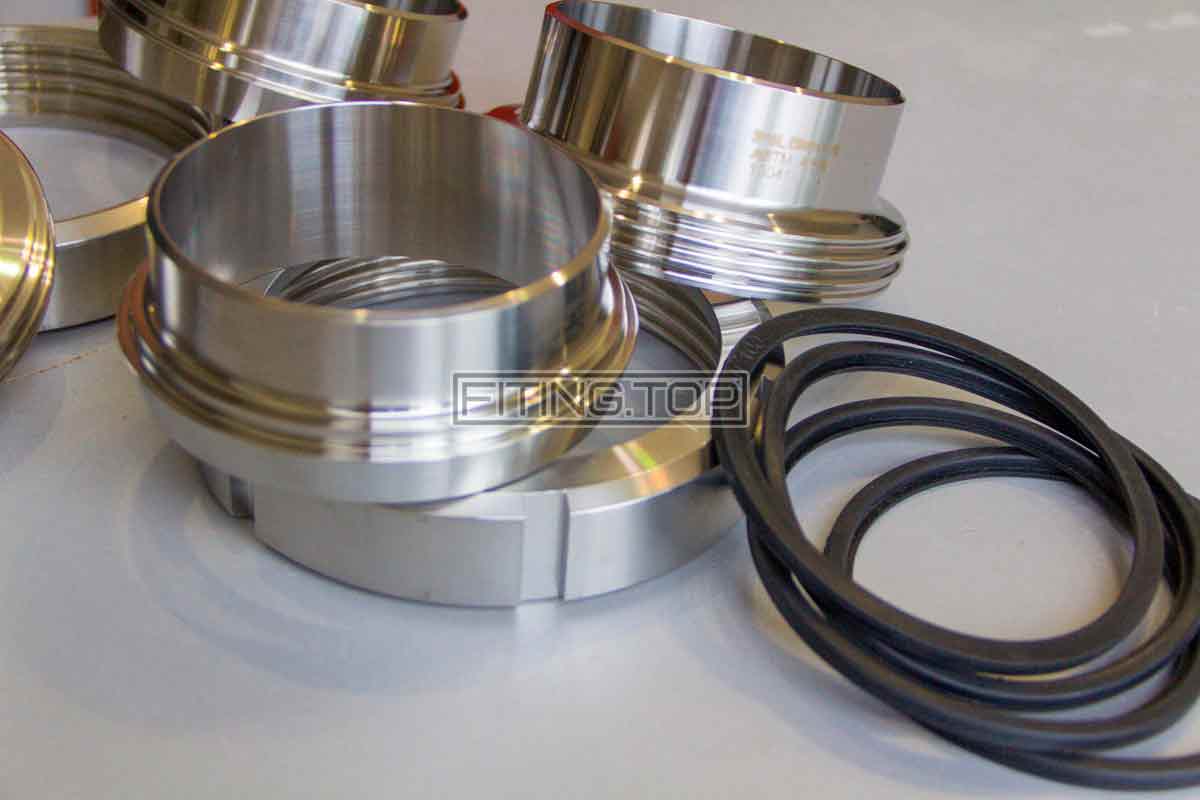

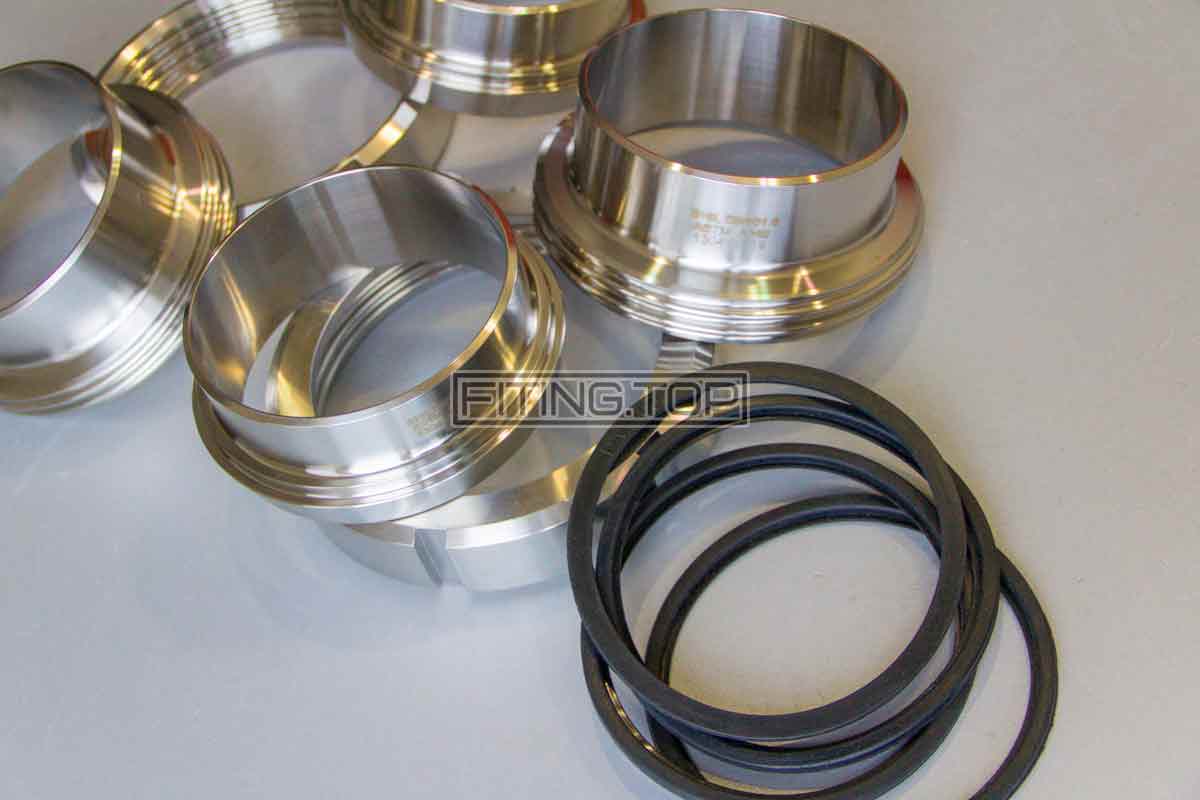

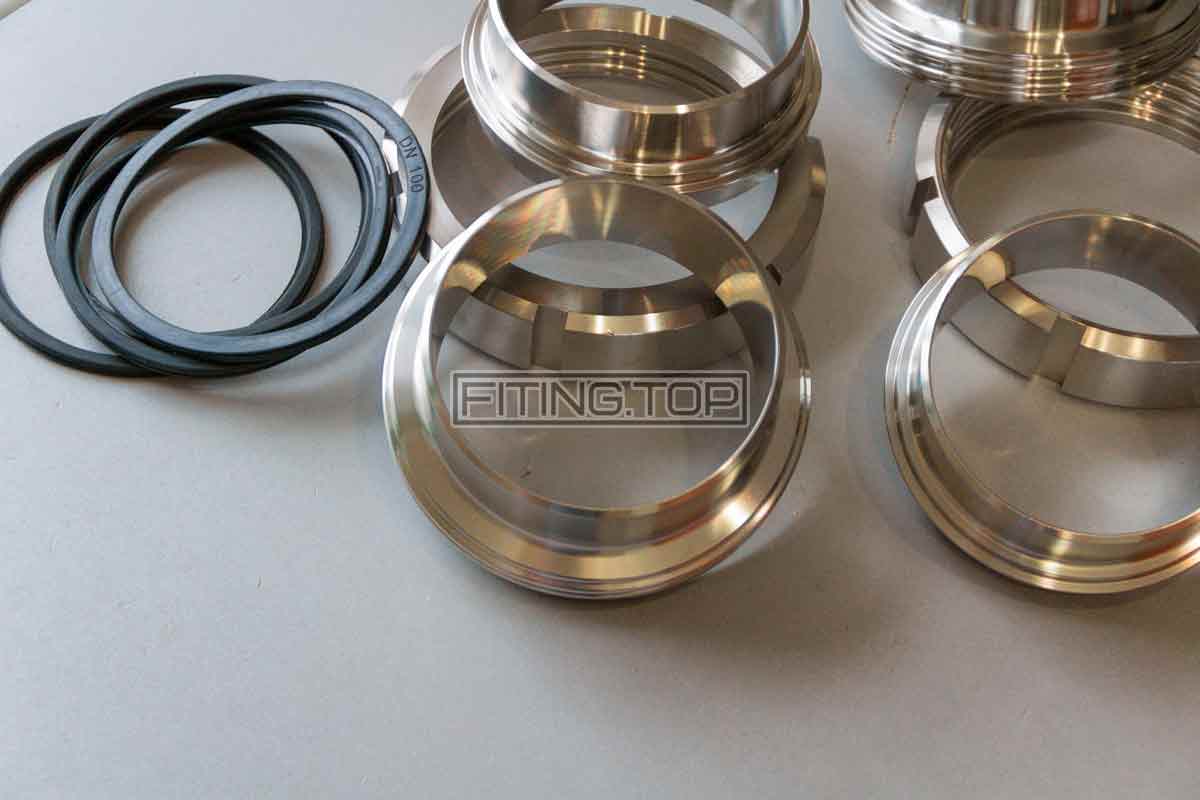

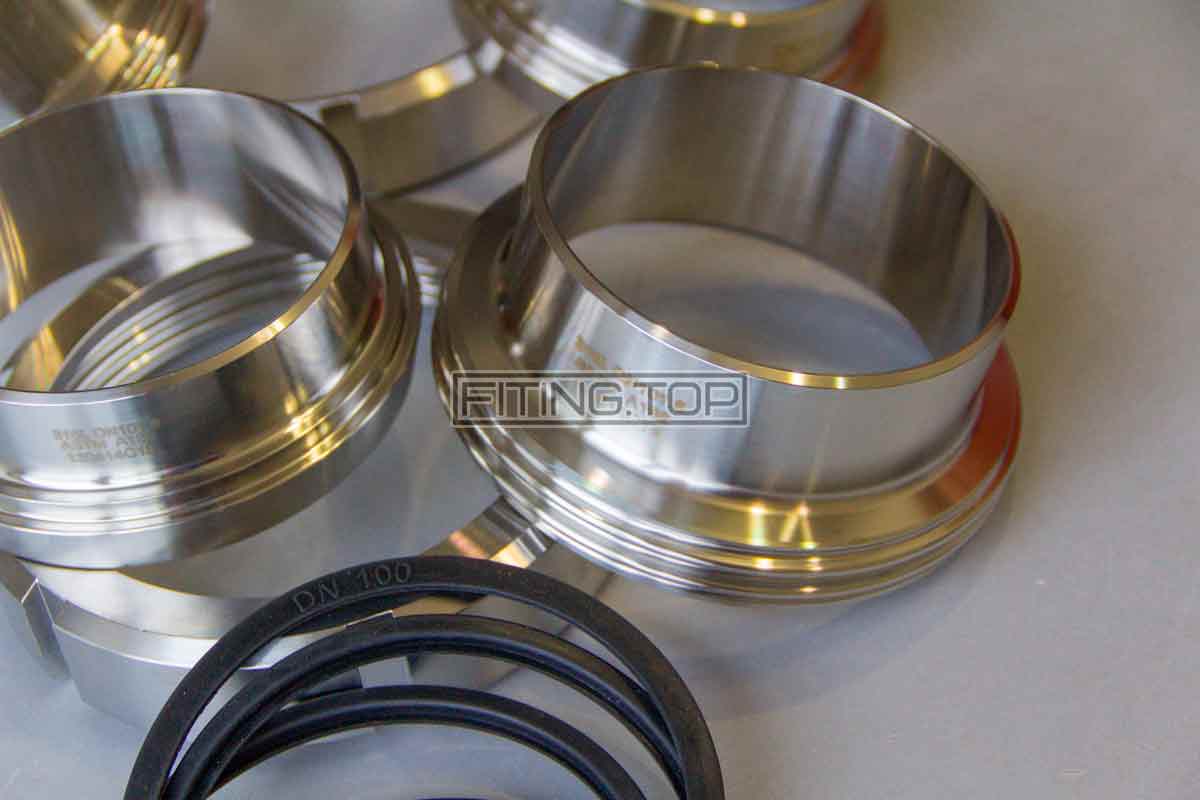

Резьбовое соединение в сборе DIN на трубу 101,6 мм: фото

Муфта молочная нержавеющая DIN 101,6 мм AISI 304

Муфта молочная нержавеющая DIN 101,6 мм AISI 304

Муфта молочная нержавеющая DIN 101,6 мм AISI 304

Муфта молочная нержавеющая DIN 101,6 мм AISI 304

Муфта молочная нержавеющая DIN 101,6 мм AISI 304

Муфта молочная нержавеющая DIN 101,6 мм AISI 304

Муфта молочная нержавеющая DIN 101,6 мм AISI 304
