Пассивация нержавейки после сварки: что происходит со швом и как это исправить

Травильная паста для нержавейки – один из тех инструментов, о которых вспоминают либо сразу после монтажа, либо уже когда на “нержавеющем” трубопроводе появляется ржавчина. За двадцать лет работы с нержавеющим металлопрокатом и трубопроводной арматурой я видел оба варианта. Второй – значительно дороже.

В этой статье разберу, что именно происходит с нержавеющей сталью в зоне сварного шва на химическом уровне, почему привычная шлифовка болгаркой не решает проблему, чем травление отличается от пассивации, и как правильно применять PELOX TSK-2000, чтобы трубопровод служил так, как задумано. Разберём также, какой продукт линейки выбрать под конкретную задачу, как безопасно работать с кислотосодержащим составом и каких ошибок избежать. Особенно если трубопровод – часть пищевого, пивоваренного или молочного производства, где требования к чистоте поверхности – не пожелание, а норматив. Чтобы понять, почему шов становится уязвимым, нужно сначала разобраться, как нержавейка вообще защищает себя – и за счёт чего именно.

Почему нержавейка не ржавеет: механизм пассивной защиты

Нержавеющая сталь – не волшебный материал, который просто “не ржавеет сам по себе”. Её коррозионная стойкость – результат конкретного химического процесса, и понимать его важно, чтобы не делать ошибок при монтаже.

Хром в составе стали – в AISI 304 его 17-19%, в AISI 316L – 16-18% – при контакте с кислородом воздуха или воды образует на поверхности тончайшую плёнку оксида хрома Cr2O3. Толщина этой плёнки составляет всего 2-5 нанометров – в тысячи раз тоньше человеческого волоса, но именно она и отвечает за всё. Плёнка химически инертна, плотно прилегает к металлу и самовосстанавливается при механических повреждениях: поцарапали поверхность – плёнка восстановится за несколько часов при контакте с воздухом. Но только при двух условиях одновременно: есть доступ кислорода и в подповерхностном слое металла достаточно хрома. Если хрома там меньше 10,5% – плёнка восстановиться не может. Просто нечем – как рана, которая не заживает, потому что в организме не хватает нужного вещества.

Здесь важно разграничить две марки. AISI 304 – стандартная пищевая нержавейка, хорошо работает в большинстве условий. AISI 316L дополнительно содержит молибден (~2%), и это принципиально: молибден повышает устойчивость Cr2O3-плёнки именно к хлоридам. На пищевых производствах CIP-мойка (безразборная химическая промывка) нередко использует хлорактивные растворы – вот почему для молочных, пивоваренных и фармацевтических трубопроводов с интенсивной мойкой 316L предпочтительнее: его пассивная плёнка устойчива к тем самым реагентам, которыми этот трубопровод будут мыть каждый день. Буква “L” в 316L означает low carbon – пониженное содержание углерода, что важно и при сварке, но об этом ниже.

Именно здесь начинается вся история со сваркой.

Что сварка делает с нержавейкой: химия за радужным отливом

Сенсибилизация – хром уходит туда, где он не нужен

Когда вы свариваете нержавеющую трубу или фитинг, металл в зоне шва нагревается до температур, при которых запускается процесс сенсибилизации. Звучит сложно – механизм на самом деле прямолинейный, хотя и неприятный по последствиям.

При температурах от 450 до 850°C хром начинает реагировать с углеродом, который всегда присутствует в стали в небольших количествах. Образуются карбиды хрома – Cr23C6, – и они оседают по границам кристаллических зёрен металла. Весь этот хром берётся из подповерхностного слоя, примыкающего к границам зёрен. В результате содержание хрома в этом слое падает ниже критических 10,5%. Металл в данной зоне по составу перестаёт быть нержавеющим – хотя внешне выглядит точно так же, как весь остальной трубопровод.

И вот что принципиально важно: этого не видно. Шов выглядит нормально. Сварщик сделал качественно. Заказчик принял работу. Никто не подозревает, что под поверхностью – в слое толщиной несколько микрон – уже нет нержавейки. Именно в этом главная опасность сенсибилизации: она невидима глазом, но через несколько месяцев эксплуатации проявится ржавчиной на трубопроводе, который должен был не ржаветь.

Зона теплового влияния (ЗТВ) при сварке нержавейки – это не только сам шов, но и полоса металла по обе стороны от него шириной до 1,5-2 сантиметров. Именно она уязвима. Кстати, именно поэтому в маркировке AISI 316L так важна буква “L”: пониженное содержание углерода – меньше углерода означает меньше карбидов хрома при нагреве, что снижает риск сенсибилизации при сварке. Для ответственных сварных конструкций в агрессивных средах это принципиальный выбор.

Цвета побежалости – индикатор глубины повреждения, а не украшение

Радужный отлив на шве – не декоративный эффект и не признак качественной работы. Это утолщённый оксидный слой (внимание: не пассивная плёнка, а её повреждённый аналог без защитных свойств), образовавшийся при нагреве. Его цвет напрямую указывает на температуру и глубину сенсибилизации.

Самые опасные – синие и серо-чёрные зоны. Под ними хром-обеднённый подслой наиболее выражен. Именно отсюда через полгода эксплуатации начинается точечная коррозия, которую потом показывают как пример “плохой нержавейки”. Нержавейка при этом может быть вполне качественной AISI 304 – просто её неправильно обработали после сварки.

Бывает, сталкиваюсь с ситуацией, когда монтажники гордятся ровными синими швами – мол, красиво вышло. Синий цвет – это именно тот диапазон температур, при котором сенсибилизация выражена сильнее всего. Это не повод для гордости, это сигнал к немедленной обработке сварного шва.

Важно понимать: даже при соломенной побежалости ЗТВ уже затронута и пассивный слой в ней неполноценен. “Рекомендуется” здесь не означает “можно пропустить” – это значит, что последствия проявятся позже, а не раньше.

Понимая, что происходит под поверхностью, легче понять, почему самый распространённый способ убрать побежалость на самом деле не работает.

Обработка сварных швов: почему шлифовка не заменяет травление

Болгарка с лепестковым кругом или щётка из нержавеющей проволоки – первый инстинкт большинства монтажников при виде побежалостей. Зачистил до блеска – красиво, заказчик доволен. Но это именно та ситуация, когда внешний вид обманывает.

Механическая зачистка убирает видимый оксидный слой. Хром-обеднённый подслой, который образовался при нагреве, никуда не девается. Он остаётся под поверхностью, и плёнка оксида хрома над ним нормально сформироваться не может – просто потому что хрома там недостаточно. Визуально металл блестит. По факту – не защищён.

Шлифовка создаёт два дополнительных риска. Первый: абразивный круг или щётка внедряют в поверхность микрочастицы железа из самого инструмента. Особенно опасно использовать инструмент, которым раньше работали с углеродистой сталью: он содержит въевшиеся частицы чёрного металла. При контакте с нержавейкой в присутствии электролита (вода, продукт, моющий раствор) эти частицы образуют гальваническую пару – железо выступает анодом, нержавейка катодом. Анод разрушается ускоренно. Это гальваническая коррозия – не просто загрязнение, а активный электрохимический процесс. Второй риск: механическая обработка увеличивает параметр Ra поверхности – для пищевого трубопровода это критично, шероховатая поверхность хуже поддаётся CIP-мойке, в микронеровностях накапливаются бактерии и органика.

Химическое травление работает принципиально иначе. Кислота растворяет не только оксидный слой, но и хром-обеднённый подслой – буквально снимает 5-10 мкм металла и обнажает свежую, хром-богатую поверхность. При стенке трубы 1,5-2 мм снятые 5-10 мкм составляют 0,25-0,67% от толщины – пренебрежимо малая величина для прочности, но достаточная, чтобы устранить всю зону повреждения. Поверхность при этом остаётся гладкой, без внедрённых частиц. Для пищевого трубопровода шлифовка шва – маскировка, а не решение.

Итак, кислота нужна. Но что именно происходит на поверхности металла, когда паста наносится – и почему PELOX работает именно так, а не иначе?

Как работает травильная паста для нержавейки: химия в банке

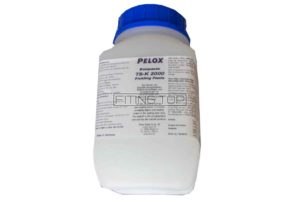

Если открыть банку PELOX TSK-2000, увидите прозрачный гель с резким кислотным запахом. Это смесь плавиковой кислоты (HF) и азотной кислоты (HNO3) в гелеобразном носителе с добавлением ингибиторов. Особый состав ингибиторов снижает выброс азотных паров на 70-75% по сравнению с обычными травильными пастами – это не только удобство, но и реальная химическая разработка: инженеры PELOX учли и эффективность, и безопасность применения в одном продукте.

Важно сразу прояснить разницу между двумя понятиями, которые часто путают. Травление – это удаление повреждённого слоя: кислота снимает несколько микрон металла, унося оксидный слой и хром-обеднённый подслой. Пассивация – это формирование новой защитной плёнки: окислитель ускоряет образование Cr2O3 на свежей поверхности без потери металла. PELOX TSK-2000 делает оба шага одновременно – именно поэтому его правильнее называть травильно-пассивирующей пастой, хотя термин “травильная паста” закрепился как торговый и общепринятый на рынке.

Два компонента работают последовательно, но одновременно. Плавиковая кислота – это травление: HF агрессивно растворяет оксидный слой и хром-обеднённый подслой, обнажая свежую поверхность с нормальным содержанием хрома. Азотная кислота – это пассивация: HNO3 ускоряет образование новой Cr2O3-плёнки. После обработки соотношение Cr/Fe в поверхностном слое существенно выше, чем в исходном металле – вот что означает “более плотная плёнка”. Не физическая толщина, а химический состав: больше хрома на единицу площади означает более стойкую защиту.

Теперь про хлориды – это принципиальный момент. В составе PELOX нет соляной кислоты и хлоридов. Хлорид-ион (Cl-) – один из главных врагов нержавеющей стали: он точечно разрушает пассивную плёнку и запускает питтинговую коррозию. Питтинг – это образование микроскопических углублений в металле, которые развиваются автокаталитически: внутри ямки pH падает, концентрация агрессивных ионов растёт, процесс самоускоряется. Питтинг, обнаруженный визуально, уже значительно глубже, чем выглядит снаружи – именно поэтому он так опасен в пищевых трубопроводах. Если бы в составе пасты был хлорид – один компонент пассивировал бы, другой одновременно разрушал.

Гелевая консистенция тоже не случайность. Жидкий кислотный раствор на вертикальной трубе стечёт вниз за первые секунды. Гель удерживается на поверхности, обеспечивает равномерный контакт по всей площади шва и сохраняет активную фазу в нужном месте на всё время экспозиции. Именно поэтому пассивация нержавеющей стали пастой, а не жидкостью – стандарт для монтажных работ.

Понимая принцип работы, проще выбрать нужный продукт из линейки – а у PELOX их три, и задачи у каждого свои.

Линейка PELOX: TSK-2000, SP-K 3000, PLUS 3000 – выбор под конкретную задачу

PELOX TSK-2000 – рабочая лошадь для монтажника на объекте. Собрали трубопровод, прошлись кистью по швам – всё. Продукт разработан именно для точечной обработки сварных швов: достаточно активен, чтобы обработать зону термического влияния, и при соблюдении времени экспозиции не агрессивен настолько, чтобы повредить основной металл. Совместим с AISI 304, AISI 316L, AISI 321. Соответствует санитарным требованиям Украины для применения в пищевой промышленности – это подтверждено документацией на продукт.

PELOX SP-K 3000 нужен там, где площадь обработки большая. Хороший пример – цилиндроконический танк (ЦКТ) для пивоварения или молочного производства. Такой резервуар имеет сложную геометрию: конусная часть с крутым углом, многочисленные патрубки, горловина, внутренняя мешалка, рёбра жёсткости. Сварных швов много, и значительная их часть находится в труднодоступных местах. Обработка каждого шва кистью отдельно – нерациональна и технически затруднена. SP-K 3000 наносится единым слоем на всю внутреннюю поверхность: и швы, и околошовные зоны обрабатываются одновременно. Поверхность после этого приобретает однородный матовый вид – визуальное свидетельство равномерной пассивации нержавеющей стали по всей площади.

PELOX PLUS 3000 – для нестандартных ситуаций. Вот типичный сценарий: многопроходная сварка толстостенной трубы Dn100-150 из AISI 316L, обширные синие и серо-чёрные зоны побежалости на протяжённой ЗТВ. Наносишь TSK-2000, выдерживаешь стандартное время – а поверхность в проблемных зонах остаётся неравномерной, с тёмными пятнами. Это сигнал: повреждение слишком глубокое для стандартной формулы. Вот здесь обоснован переход на PLUS 3000 с более высокой реакционной активностью.

С выбором определились. Но правильный продукт – это только половина дела. Вторая половина – точное соблюдение протокола применения.

Пошаговая инструкция по применению PELOX TSK-2000

Шаг 1 – Обезжиривание поверхности

Прежде чем открыть банку – подготовьте поверхность. Кислота не пробивается через масло, технологическую смазку, следы маркера или пыль. Нанесение пасты на загрязнённый шов даст неравномерное травление в лучшем случае и полное отсутствие эффекта в худшем. Обезжиривайте ацетоном или специальным обезжиривателем для нержавеющей стали. Главное ограничение: никаких хлорсодержащих растворителей – трихлорэтилен и подобные оставляют хлориды на поверхности, которые паста запечатает вместе с металлом, создав именно те условия для питтинга, которых пытаемся избежать.

Шаг 2 – Нанесение

Банку взболтать перед вскрытием – компоненты могут расслаиваться при хранении. Кисть – только кислотостойкая: синтетический ворс из нейлона или PVDF, ручка из полипропилена или нержавейки. Обычная малярная кисть разрушится за несколько минут, волокна и металл загрязнят шов. Наносить пасту нужно не только на сам шов, но и на зону термического влияния – 10-15 мм по обе стороны: именно там находится хром-обеднённый подслой. Слой пасты – равномерный, около 2-3 мм. Не работайте под прямым солнцем и вблизи открытого огня. И ещё одна деталь, о которой узнают на опыте: если рядом со сварными швами есть декоративные или зеркально-полированные поверхности (панели оборудования, видимые конструкции в пищевом цехе) – защитите их малярным скотчем. Паста при попадании на них оставляет матовые пятна, которые без полировки не восстанавливаются.

Шаг 3 – Время экспозиции

Химическая реакция напрямую зависит от температуры – и этот факт в практике игнорируют чаще всего. Производитель указывает следующие параметры:

Работаете на улице осенью при +10°C и выдерживаете 20 минут вместо 90 – хром-обеднённый подслой не успевает раствориться полностью. Результат: неравномерная плёнка, то есть чередование защищённых и незащищённых микрозон. Именно незащищённые точки через несколько месяцев эксплуатации первыми дадут коррозионные пятна – там, где монтажник считал работу завершённой. С другой стороны, передерживать тоже не стоит: при избыточной экспозиции возможно чрезмерное матирование поверхности за пределами ЗТВ.

Шаг 4 – Нейтрализация и смывка

После завершения экспозиции – смывка обильной проточной водой. Но просто воды недостаточно. Кислота впитывается в микронеровности поверхности, и в первые часы после смывки пассивная плёнка ещё не достигла окончательного химического состава и максимально уязвима к остаточной кислоте. Нейтрализатор защищает плёнку в момент её формирования – а не просто “останавливает реакцию”. Производитель рекомендует нейтрализатор HD или 20% водный раствор гашёной извести. Кислотные смывные воды нельзя сливать в канализацию без нейтрализации – это нарушает природоохранное законодательство Украины. Нейтрализация известью решает обе задачи одновременно.

Шаг 5 – Контроль результата

Не заканчивайте работу фразой “смыл – значит готово”. Визуально: поверхность должна быть равномерно светлой, матовой, без радужных разводов и тёмных пятен. Тёмные пятна – сигнал, что паста не сработала в этих местах, и участок нужно обработать повторно. Практический тест: капля дистиллированной воды на обработанной поверхности должна стягиваться в сферу, а не растекаться. Это работает потому, что Cr2O3-плёнка обладает более низкой поверхностной энергией по сравнению с загрязнённым или частично окисленным металлом – вода не смачивает поверхность, а собирается в каплю с высоким углом смачивания. Не примета, а физика. Для критичных применений – фармацевтика, молочное производство – дополнительно применяют медный купорос-тест по стандарту ASTM A967: капля раствора CuSO4 не должна давать медного осадка, что означает отсутствие свободного железа на поверхности.

Всё сделано технически правильно. Но если вы готовитесь к аудиту HACCP – возникает следующий вопрос: как обосновать это документально, и что именно проверяет инспектор?

Пассивация нержавеющей стали и требования HACCP: законодательство Украины

Система HACCP (Hazard Analysis and Critical Control Points – анализ рисков и критические точки контроля), обязательная для пищевых предприятий Украины согласно Закону України “Про основні принципи та вимоги до безпечності та якості харчових продуктів” (No 771/97-ВР), вимогам Держпродспоживслужби та ДСТУ ISO 22000:2019, требует контроля всех источников потенциального загрязнения продукта. Оборудование и трубопроводы, контактирующие с продуктом, не должны быть источниками химического или микробиологического загрязнения.

Непассивированный сварной шов – это документально фиксируемый риск сразу по трём категориям. Химический: из хром-обеднённого слоя в жидкость мигрируют ионы железа и продукты коррозии, изменяя вкус и накапливаясь в продукте. Микробиологический: шероховатость необработанного шва создаёт ниши для бактерий, которые CIP-мойка не достигает, и биоплёнки развиваются как хронический источник загрязнения. Структурный: питтинговая коррозия ведёт к сквозным повреждениям с попаданием частиц металла в продукт. При отсутствии обработки первые признаки питтинга на сварных швах в пищевом трубопроводе появляются в диапазоне 6-18 месяцев – в зависимости от агрессивности среды, температуры, частоты CIP-мойки. Агрессивные хлорактивные растворы – к нижней границе, мягкая вода без химии – к верхней.

На одном молочном предприятии в Киевской области после монтажа новой пастеризационной линии швы зачистили болгаркой – всё блестело. Через восемь месяцев начались систематические проблемы с микробиологией в одной технологической зоне. При демонтаже обнаружили точечную коррозию на сварных швах и биоплёнку в образовавшихся питтингах. Стоимость переделки оказалась несопоставимо выше, чем стоимость обработки пастой при монтаже. Это не исключительный случай – это типичная история, которую я наблюдал не раз в работе с пищевыми производствами.

PELOX TSK-2000 соответствует санитарным требованиям Украины к применению в пищевой промышленности – что подтверждено документацией на продукт. При аудите HACCP вы можете предоставить не просто факт обработки, но и данные о применённом составе – это принципиально для инспектора.

Регуляторный вопрос закрыт. Остаётся вопрос безопасности для самого человека, который работает с пастой.

Техника безопасности при работе с PELOX

Об этом нужно говорить прямо. Плавиковая кислота в составе пасты – вещество с особой токсикологией, и к нему нельзя относиться легкомысленно только потому, что паста продаётся в обычной пластиковой банке.

HF отличается от большинства кислот тем, что при контакте с кожей не вызывает немедленного жжения – она проникает в ткани без выраженного болевого сигнала. Системное отравление фторидами может развиваться при относительно небольшой площади контакта. Поэтому средства индивидуальной защиты – не формальность: нитриловые или неопреновые перчатки (не латексные – латекс проницаем для HF), защитные очки с боковой защитой, химически стойкий фартук. При работе в закрытых помещениях – принудительная вентиляция или респиратор с фильтром для кислотных паров. При работе с большими объёмами пасты – противогаз.

PELOX TSK-2000 снижает выброс азотных паров на 70-75% по сравнению с обычными травильными пастами – реальное преимущество при работе в технических помещениях с ограниченным воздухообменом. Но это не отменяет вентиляцию полностью.

Отдельная рекомендация: при обработке крупных объёмов – ЦКТ, резервуаров, протяжённых трубопроводов – работайте в паре. Один наносит и контролирует, второй наблюдает и готов оказать первую помощь. При работе с HF-содержащими составами это стандартная практика безопасности, которую часто игнорируют на небольших объектах – и напрасно.

Хранение: температура от 0 до +35°C, тёмное место, вдали от прямых солнечных лучей и источников огня. При попадании пасты на кожу: немедленно смыть большим количеством воды не менее 15 минут. При контакте с HF специфический антидот – 2,5% гель глюконата кальция – наносится на поражённый участок и одновременно вызывается скорая помощь. Этот гель продаётся в аптеках без рецепта и стоит недорого – держать его на рабочем месте проще, чем кажется, и позаботиться об этом стоит заранее, а не в момент, когда он уже нужен. Кислотные смывные воды нейтрализуются известью перед сливом.

С техникой безопасности разобрались. Напоследок – разбор ошибок, которые встречаются так часто, что не упомянуть их было бы нечестно.

6 ошибок при травлении нержавейки, которые сводят результат к нулю

За двадцать лет работы с нержавеющим трубопроводом эти ошибки встречаются с такой регулярностью, что хочется вынести их отдельным разговором.

Первая и самая распространённая – нанесение пасты на неподготовленную поверхность. Масло, смазка, пыль, следы маркировки – всё это блокирует контакт кислоты с металлом. Паста работает по загрязнению, не касаясь стали. Поверхность выглядит обработанной, хром-обеднённый подслой остаётся нетронутым под ней. Именно её делают чаще всего, торопясь завершить работу.

Вторая – обычная кисть вместо кислотостойкой. Натуральный ворс, металлическая обойма, деревянная ручка – всё это разрушается в кислотной среде за несколько минут. Продукты разрушения попадают в шов и компрометируют результат. Кисть для работы с травильной пастой должна быть полностью химически стойкой.

Третья – неполное время экспозиции. “Подержал 15 минут при +10°C – выглядит нормально” – не нормально. При +10°C нужно 90 минут. Неполная экспозиция означает чередование защищённых и незащищённых микрозон на поверхности. Незащищённые точки первыми дадут коррозионные пятна через несколько месяцев – именно там, где монтажник считал работу завершённой. Признак неполного травления – неравномерно светлые участки под пастой к окончанию времени выдержки.

Четвёртая – отсутствие нейтрализации. Смыл водой – считает, что готово. Кислота в микронеровностях продолжает работу, и свежая пассивная плёнка разрушается именно в момент своего формирования – самый критичный период её уязвимости. Без нейтрализатора этот риск не закрыт.

Пятая – работа инструментом, который применялся на углеродистой стали. Шлифовальный круг или щётка содержат въевшиеся частицы железа. При зачистке нержавейки они внедряются в поверхность. Паста механически внедрённые включения не удаляет – над ними нормальная пассивная плёнка не формируется, и именно эти точки становятся очагами гальванической коррозии. Правило: отдельный инструмент только для нержавейки.

Шестая – отсутствие контроля результата. Нанёс, выдержал, смыл – “всё сделано”. Отсутствие контроля не позволяет обнаружить зоны, где паста не сработала из-за скрытого загрязнения или неравномерного нанесения. Повторная обработка сразу при монтаже – минуты. Обнаружение той же проблемы через год – демонтаж, остановка производства, потери. Разрыв в стоимости ошибки – в десятки раз. Визуальный контроль и тест с каплей воды занимают две минуты, но дают уверенность, а не надежду.

Заключение

Пассивация нержавейки после сварки – не дополнительная опция и не перестраховка. Это завершающий технологический шаг, без которого смонтированный трубопровод не является по-настоящему нержавеющим в зоне сварных швов. Логика здесь проста и неоспорима, поэтому сформулирую её тремя чёткими тезисами.

Первое: сварка создаёт хром-обеднённый подслой, который не восстанавливается самостоятельно – ни через день, ни через год. Никакой самопассивации в повреждённой зоне не происходит. Второе: шлифовка этот подслой не устраняет – она лишь убирает видимые побежалости, оставляя скрытую проблему нетронутой. Только химическое травление снимает повреждённый слой и открывает путь к формированию полноценной пассивной плёнки. Третье: PELOX TSK-2000 совмещает травление и пассивацию в одном шаге, работает на вертикальных поверхностях и при низких температурах, не содержит хлоридов и соответствует санитарным требованиям пищевой промышленности Украины.

Мой практический совет: закладывайте обработку пастой в регламент монтажа как обязательный пункт – не “если останется время”, а перед подписанием акта приёмки. Банка PELOX и час работы монтажника несопоставимы со стоимостью переделки трубопровода или остановки производства из-за микробиологических проблем. Это экономика, которая становится очевидной только тогда, когда её однажды проигнорировали.

.

.

.

.

.
