4302 Заслонка шиберная из нержавеющей стали с присоединением резьба-сварка по стандарту DIN 11850 AISI304 имеет ряд особенностей и характеристик. Обсудим часть из них. Если вы никогда не сталкивались с данной деталью (заслонка шиберная нержавеющая), то ее внешний вид может показаться сложным и максимально не понятным. Немного разобравшись в нюансах, данные затворы окажутся простыми как в своем строении, так и в использовании.
Нержавеющие затворы дисковые: строение и отличительные черты
Дисковые затворы из нержавеющей стали – деталь из разряда запорно-регулирующей арматуры, которая перекрывает/открывает проход рабочему продукту. Его часто используют на производстве, так как он максимально простой в использовании и не требуют особых навыков или дополнительных знаний. Легко открывается-закрывается без вспомогательных приспособлений или ключей. Быстро монтируется-демонтируется. Имеет небольшой вес относительно аналогичных деталей (например, кран шаровой будет весить раза в 1,5-2 больше).
Ручка затвора нержавеющего из нержавеющей стали
Важно понимать, что строение данного изделия не позволяет плавно регулировать поток жидкости. Затвор может либо открывать, либо закрывать проход. Ручка для затвора изготовлена таким образом, что в ней расположены 3 (иногда 4 отверстия). Это своего рода фиксаторы, которые предотвращают затвор от несанкционированного открытия. Поэтому. есть такие положения – открыто, закрыто и промежуточное (иногда два). В затворах европейского типа используются ручка-клешни. Но о ней нужно говорить отдельно.
Шарик имеет исключительно вспомогательный характер. Благодаря ему удобно делать нажим на саму ручку. Другими словами, если данный шарик потеряется, то это не повлияет на работоспособно затвора в целом. Цвет шарика также ни на что не влияет и не имеет скрытых конспирологических смыслов.
Длина рукоятки может быть длиннее, а может быть короче. Это зависит от ряда факторов. Первый и самый основной – диаметр затвора. Чем больше размер затвора дискового нержавеющего, тем будет длиннее сама рукоятка. Вторая причина – на ручки нет строгих стандартов. Никакой ГОСТ или DIN не регулирует данный параметр. Поэтому, каждый производитель на свое усмотрение выбирает сам длину данной части изделия.Ручка крепится к корпусу затвора через винт под шестигранник. Длина данного винта и его размер зависит от диаметра затвора. Чем больше затвор, тем больше винт. Обычно данный винт прячется за декоративной пластиковой заглушкой.
Заслонка дисковая нержавеющая: корпус
Корпус дискового затвора состоит из двух половинок. Каждая из них крепится к трубопроводу по-своему. В данном случае мы имеем присоединение «резьба-сварка». Это значит, что одну сторону нужно будет приварить к трубе, а вторую – присоединить через резьбовое соединение. Хотим напомнить, что данная деталь – дисковый затвор из нержавеющей стали, может иметь различную присоединительную часть. А именно: резьба-резьба, резьба-сварка, кламп-кламп. Есть и другие вариации, но они не так популярны и используются на порядок реже. Весь ассортимент продукции можете посмотреть на сайте fiting.top в соответствующем разделе.
Если говорить про присоединительную часть, то один из самых важных моментов, про который необходимо сразу оговориться, это стандарт изготовления. Существует несколько стандартов изготовления данных затворов. Но самыми популярными по-прежнему остаются – DIN и SMS. Про наличие нержавеющий затвор по стандарту SMS можете уточнить у наших консультантов отдельно (они также имеются в наличии). Почему важно знать стандарт исполнения? Да хотя бы потому, что вы не сможете подобрать резьбовую «ответную часть» к нему, если не будете знать данный стандарт исполнения. Все дело в том, что резьба на данных затворах специфическая. Вы не сможете подобрать аналог, или «что-то похожее» или даже самостоятельно ее выточить. Данная резьба изготавливается по стандарту DIN 11850 (11851). Используется на многих соединительных деталях – затворы дисковые, краны шаровые, клапана обратные, муфты молочные, фильтра, различные клапана и так далее. Если упрощенно, то существует определенный стандарт исполнения и под него различные производители изготавливают различные детали. Они могут выполнять множество разнообразных функций, иметь кучу различных форм и видов, могут быть большими (насосы) или совсем маленькими (муфты). Но все они будут иметь одну общую особенность – присоединительная часть будет соответствовать стандарту DIN, а это значит, что все они между собой будут состыковываться.
Чтобы присоединить резьбовую часть затвора к трубопроводу вам понадобится «ответная часть». Что это такое. Если вкратце – штуцер конический, гайка шлицевая, уплотнение. Если подробно, то это составная часть от муфты молочной. Муфта молочная состоит из таких деталей – гайка шлицевая, штуцер конический, штуцер резьбовой, уплотнение в муфту. Исходя из этого вы можете применить данную формулу и на других деталях (у некоторых. наоборот, будет штуцер конический или же будет два штуцера и их нужно соединить, ну и так далее). В данном случае у нас есть штуцер резьбовой на затворе, поэтому его нужно присоединить через «ответку» – гайка шлицевая, штуцер конический и уплотнение. Штуцер конический приваривается к трубе, перед этим надев гайку шлицевую, а уплотнение уже вставляется между двумя штуцерами. Чтобы все эти детали соединились между собой, все они должны быть изготовлены по стандарту DIN.
С одной стороны, это выглядит сложно, по факту – в дальнейшем это облегчит вам работу с данной деталью.
С приварной частью все намного проще. Данная часть приваривается встык к основной трубе. Очень важно – не вовнутрь, не наружу, а именно встык. Таким образом у вас не будет зон застоя продукта. Так как в затворе нет заужения, то продукт будет протекать плавно и с одинаковой скоростью по данному участку трубопровода. Размеры приварной части вы можете посмотреть в разделе Характеристика.
Две половинки затвора соединяются между собой через винты и гайки. 4 гайки и 4 винта плотно прижму две части между собой. Винты зажимаются шестигранником.
Уплотнение для затвора дискового из нержавеющей стали AISI304
Если говорить про заслонку дисковую нержавеющую, уплотнение в затвор будет самым сложным элементом. На то есть несколько причин. Одна из них – это размер. Из-за того, что нет конкретного стандарта изготовления уплотнительного кольца для затвора, каждый завод-производитель делает их на свое усмотрение. Внешне вы можете даже не отличить не то, чтобы уплотнения, но даже и сами затворы. Они могут быть ну прям один в один. Но в тот момент, когда нужно будет заменить вкладыш в заслонку шиберную, будет ясно, что это сделать не так-то просто. Именно поэтому мы настоятельно просим-требуем, чтобы клиент внимательно проверял таблицу с размерами резинки для затвора. Нужно проверить все параметры – наружный диаметр уплотнения, внутренний, его ширину, а также размер под шток. Будет важен каждый параметр. Мы неоднократно сталкивались с ситуацией, когда все параметры совпадали кроме размера под шток. Поэтому будьте внимательны при замени уплотнения.
Что касается материала изготовления, то мы можем предложить два варианта – вкладыш в заслонку шиберную из материала силикон и EPDM. Про каждый из них расписано отдельно в соответствующем разделе Уплотнение в затвор дисковый.
Почему выбирают резьбовое присоединение
Резьбовой затвор нержавеющий выбирают для того, чтобы удобно было его обслуживать в дальнейшем. Какие могут возникнуть ситуации. Во-первых, заглушить трубопровод. На резьбовую часть надевается гайка глухая и данная часть трубопровода будет заглушена. Во-вторых, всегда будет возможность быстро и легко присоединить что-либо – очень часто используют различные шланги для одного резервуара. В-третьих, возможно вы захотите видоизменить данную часть магистрали – добавить фильтр или клапан, разделить на два или три выхода один вход и так далее. Плюсов очень много. И если вы думаете, что изначально переплачиваете какую-то часть денег, то в дальнейшем сможете ощутить достоинства данного типа присоединения.

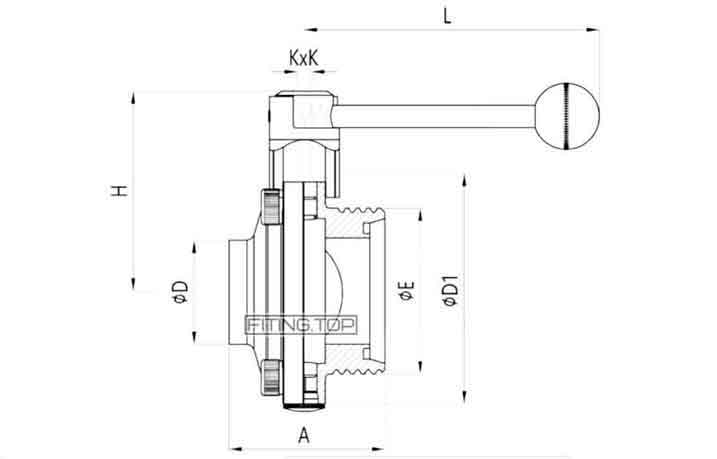

Кран дисковый нержавеющий: размеры
Данные затворы выполнены по стандарту DIN. От этого можно отталкиваться и выбирать дальнейшие сопутствующие детали. Если говорить про габаритные размеры шиберной заслонки из нержавеющей стали, то все параметры вы можете найти в разделе Характеристика на данной странице. Для вашего удобства там также расположен паспорт нержавеющего затвора. который можно скачать в формате PDF. Если останутся дополнительные вопросы, вы всегда можете обратиться к нашим специалистам по телефону или электронной почте. Консультация бесплатна. В первую очередь это именно мы заинтересованы, чтобы вы могли легко и просто выбрать, и купить затвор дисковый нержавеющий.
Где купить затвор нержавеющий дисковый AISI 304 в Украине
Выбрать и купить нержавеющие затворы дисковые DIN можно в данном интернет магазине. Цена на затвор нержавеющий дисковый указана уже с учетом НДС. Для того, чтобы узнать стоимость на дисковый затвор из нержавеющей стали AISI 304, выберите нужный размер изделия в соответствующий графе на данной странице. Мы сотрудничаем, как с юридическими лицами (выставляется счет с учетом НДС), так и с физическими лицами (оплата на карту банка или наложенным платежом). Продукция отправляется ежедневно Новой почтой во все населенные пункты Украины. Купить затворы нержавеющие дисковые в Киеве по низкой цене можете прямо у нас в офисе (склад находится там же). Так как мы делаем отправки с города Киев, то посылки отправляются и прибывают в пункт назначения максимально быстро. Вы можете купить заслонку шиберную нержавеющую 1 штуку, а можете 10. Минимального количества нет. Обрабатываем все заказы на любое количество деталей. За более подробной информацией обращайтесь к нашим специалистам по телефону или электронной почте.
Как выбрать и купить шиберную заслонку резьба-сварка из нержавеющей стали: видео
Заслонка шиберная нержавеющая гайка сварка (ГС): 3D
Начните тянуть, чтобы вращать изображение.
