Заглушка нержавеющая AISI304 (наружная резьба)

Заглушка нержавеющая AISI304 с наружной резьбой – деталь, которая перекрывает открытый участок трубопровода там, где он заканчивается фитингом с внутренней резьбой. Логика у неё обратная привычной заглушке: она не накручивается на трубу снаружи, а вкручивается внутрь другой детали – муфты, тройника, американки.

К такой заглушке обращаются в трёх типичных ситуациях. Первая – резерв под будущее оборудование, когда порт заложен на перспективу, но пока не используется. Вторая – временная остановка узла на ревизию или обслуживание, когда сварка на этом месте попросту неуместна. Третья – замена вышедшей из строя арматуры, когда проще заглушить открытый порт, чем оставлять систему разгерметизированной.

Резьбовая заглушка нержавеющая с наружной резьбой одинаково востребована на пищевом производстве, в пивоварении, молочной отрасли, а также в химической и фармацевтической промышленности – разница только в марке стали под конкретную среду. Если у вас смонтирован фитинг с внутренней резьбой – вам нужна именно эта деталь, а не заглушка с внутренней резьбой, которая закрывает противоположную ситуацию.

Дальше разберём, как не ошибиться при выборе – с типом резьбы, размером и маркой стали.

Данные заглушки отлично стыкуются со стандартным резьбовым фитингом – муфта, американка, тройник резьбовой, отвод резьбовой и прочее.

Как правильно выбрать нержавеющие заглушки с наружной резьбой

Выбрать заглушку резьбовую нержавеющую довольно просто. Есть несколько стандартных советов, которые применяют для выбора почти любого резьбового фитинга. Здесь они тоже будут уместны.

Совет №1. Определится с резьбой. Иногда на этапе проектирования не принципиально – выбрать муфту + заглушку с наружной резьбой или резьбу приварную + заглушку с внутренней резьбой. Поэтому определитесь заранее каким будет «выход» трубы, который нужно будет заглушить. Заглушки с внутренней и наружной резьбой будут стоить плюс минус одинаково, просто об этом нюансе можно подумать заранее еще при проектировании.

Совет №2. Подсмотреть размер на соседней детали. Обычно никто не выдумывает велосипед на ровном месте. А если делают магистраль полдюймовую, то крайне редко будут перепрыгивать дюймовую. Такое может случится, если основная магистраль одного диаметра, а оборудование имеет «выход» другого размера. Но это скорее исключение из правил, а не догма. Следуя этой логике, можно посмотреть диаметр детали, которая смонтирована уже рядом с участком, где должна быть заглушка. Например, наши все детали из нержавеющей стали маркируются обязательно с размером и маркой стали. Посмотрите внимательно на кран, фильтр, муфту или ту же трубу – по идее где-то должны быть буквы или цифры. Именно эти данные и нужно передать консультанту при составлении заявки.

Совет №3. Померить штангелем размер в миллиметрах. Если уже так вышло, что не удается подсмотреть размер соседней детали, то придется ее мерить штангелем. Это немного неправильно, но уже ничего не поделаешь. В идеале замеры следует делать штангелем, если нет, то тогда уже линейкой или рулеткой. Внимательно померяйте размер резьбы детали, в которую нужно будет вкручивать заглушку. Помните, что на маленьких диаметрах важен каждый миллиметр. Если хотите разобраться самостоятельно, то сравните ваши полученные данные с нашей таблицей (находится на данной странице в разделе «Характеристика»). Если же не хотите разбираться в этих всех параметрах, то сообщите их нашему консультанту при оформлении заказа, и он уже тогда сам все вычислит.

Совет №4. Марка стали. Заглушки с наружной резьбой изготавливаются в основном из двух марок стали – AISI 304 и AISI 316. Если очень коротко, то AISI 304 – пищевая нержавеющая сталь, а AISI 316 – кислотостойкая нержавейка. Первая применяется в тех случаях, когда используется пищевой продукт. А вторая имеет такие же свойства, как и первая, только еще лучше – она используется при агрессивных средах, кислотах, щелочах и на фармацевтических предприятиях. Если коротко, то это все. Более подробнее вам следует консультироваться с технологом.

Совет №5. Внешний вид. Этот параметр ну прям вообще не принципиален и не влияет на функционал заглушки в работе. Но зато он может быть полезен при монтаже или эстетическом виде. Наши заглушки имеют специальную шестигранную часть сверху. Она очень удобна для монтажа. Есть и другие варианты, но они менее практичны и о них мы не будем говорить. Поэтому, если есть выбор между двумя заглушками – то выбирайте тот, который будет удобен при монтаже или декоративно будет смотреться лучше.

С какими фитингами совместима заглушка с наружной резьбой

Заглушка с наружной резьбой стыкуется с любым фитингом, у которого есть ответная внутренняя резьба того же условного диаметра. Чаще всего это муфта – заглушка просто вкручивается в открытый конец. Не менее часто применяется американка, если нужно разъёмное соединение, которое можно быстро разобрать без откручивания самой заглушки от трубопровода – удобно при узлах, требующих регулярного обслуживания. На отводе с внутренней резьбой заглушка закрывает неиспользуемое направление, а на резьбовом тройнике – тот боковой порт, который пока не задействован под датчик или отбор пробы. Отдельно стоит упомянуть футорку переходную: если диаметр вашей резьбы не совпадает с ближайшим стандартным размером заглушки, футорка позволяет состыковать разные ДУ, не меняя саму магистраль.

Технические параметры заглушки нержавеющей AISI304 с наружной резьбой

Заглушка нержавеющая AISI304 с наружной резьбой выпускается в размерном ряду от Ду 6 (1/8″) до Ду 100 (4″), стандарт ISO. По материалу – AISI 304 или AISI 316, в зависимости от рабочей среды.

Изделие изготавливается методом литья и не имеет уплотнителя, поэтому спокойно переносит высокие температуры. Ориентировочно такие литые заглушки выдерживают давление до 2 МПа (20 бар) – это справочная величина, точное значение для конкретного размера и партии рекомендуем уточнять по актуальному каталогу перед оформлением заказа, если для вашего проекта критична точная цифра.

С этими данными в руках остаётся определиться, где именно оформить заказ на нужный типоразмер.

Где купить нержавеющие заглушки резьбовые в Украине

Выбрать и купить заглушки нержавеющие с наружной резьбой по низкой цене вы можете в данном интернет магазине. Широкий ассортимент и низкая стоимость вас приятно удивят. Мы напрямую импортируем продукцию от заводов-изготовителей, поэтому можем предложить вам конкурентно-низкие цены на нержавеющие заглушки резьбовые. Отправка продукции осуществляется ежедневно Новой почтой. Мы находимся в городе Киев, поэтому продукцию вы получите максимально быстро. За более подробной информацией обращайтесь к нашим консультантам по телефону или электронной почте.

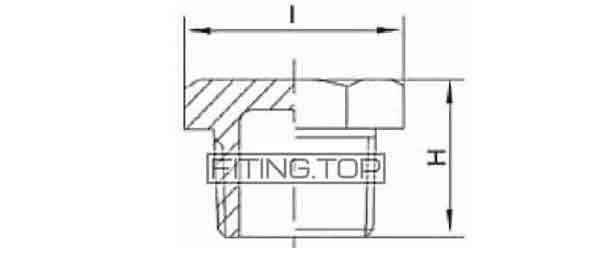

Заглушка резьбовая нержавеющая: размеры

Нержавеющие заглушки резьбовые (наружная резьба): 3D
