Пневмопривод для нержавеющего затвора дискового (воздух-пружина AWH Air/Spring VMove, Dn 25-100)

Пневматический привод находит свое применение в широком кругу отраслей, например, в пищевой и лёгкой промышленности, фармацевтической, химической и др. Предлагаем пневмоприводы одностороннего действия (воздух\пружина), нормально-закрытый\открытый. Совместимы для большинства дисковых затворов европейских производителей. В данном случае представлен пневмопривод для заслонки шиберной нержавеющей фирмы AWH. Но если у вас уже стоит затвор китайский, то мы можем предложить вертикальный пневмопривод воздух-пружина и для китайских затворов из нержавеющей стали.

Заслонка шиберная с пневмоприводом применяется на предприятиях пищевой промышленности для автоматизации управления потоками жидкостей. В качестве протекающей среды предусмотрены вода, пар, минеральные масла, пищевые продукты, жидкости химической и фармацевтической промышленности, а также вязкие среды, отвечающие санитарно-гигиеническим нормам.

Затворы дисковые с пневмоприводом из нержавеющих сталей AISI 304 / AISI 316 управляются дистанционно. Пневмопривод гарантирует полностью автоматический диапазон регулирования. Пневмопривод со встроенной возвратной пружиной закрывает затвор в случае снижения давления сжатого воздуха управляющей пневмосистемы.

Автоматизация достигается благодаря возвратной пружине, встроенной в пневмопривод, и в случае снижения давления в системе происходит закрытие затвора. Данная система называется воздух-пружина (или Air/Spring). Если же нужно перекрыть поток в трубопроводе по необходимости, система может быть оснащается дистанционным пультом для простоты управления. Несмотря на автоматику системы, цена на дисковый затвор с пневмоприводом в Киеве довольно доступна.

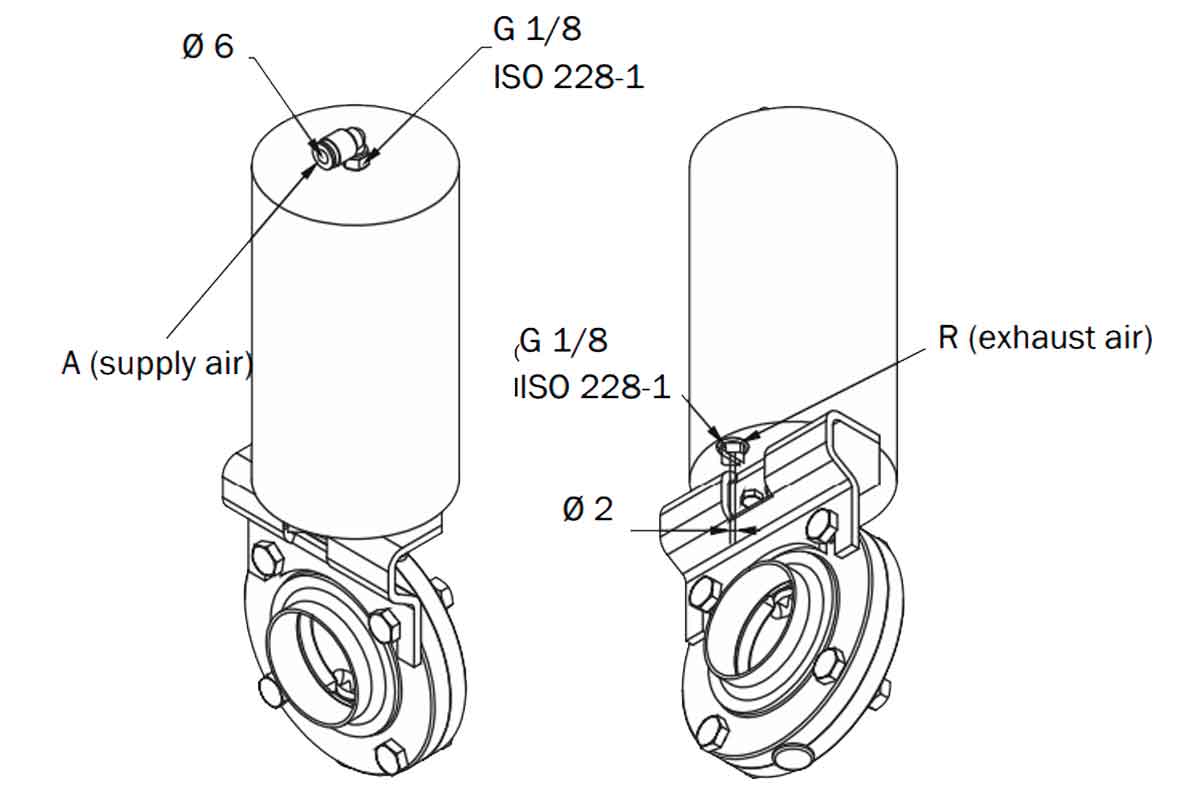

Заслонка шиберная с пневмоприводом: присоединение управляющего воздуха

Подключение сжатого воздуха A (Air/Spring):
мин.: 5 бар / 73 фунта на кв. дюйм
макс.: 10 бар / 145 фунтов на квадратный дюйм

Вытяжной воздух (R): Внутренняя резьба G 1/8 ISO 228-1, дроссельный клапан с отверстием D = 2 мм.
Среда: Приборный воздух, фильтрованный 5 (мкм), смазанный или несмазанный.
Внутренняя резьба G 1/8 ISO 228-1, с муфтой для шланга DO = 6 мм.

Обратите внимание! Если у вас затвор китайского производства, то на него нужен привод также китайского производства. При этом габаритные размеры, размеры присоединительных частей, а также комплектация изделия могут отличаться между собой.

Затвор дисковый нержавеющий с пневмоприводом: составные части

1. Пневматический привод
2. Крепежная консоль
3. Инициатор
5. Болт с шестигранной головкой
6. Выключатель
7. Позиционный индикатор
8. Диск
9. Фланец
10. Группа крепежных элементов
11. Вкладыш затвора дискового
12. Втулка

P. S. В некоторых случаях возможна другая комплектация и не значительные изменения. Глобально суть от этого не поменяется, просто что каждый завод-производитель может изготавливать и комплектовать изделие на свое усмотрение.

Затвор дисковый нержавеющий с пневмоприводом: видео

Нержавеющий затвор с пневмоприводом приварной AISI 304: 3D

Начните тянуть, чтобы вращать изображение.
