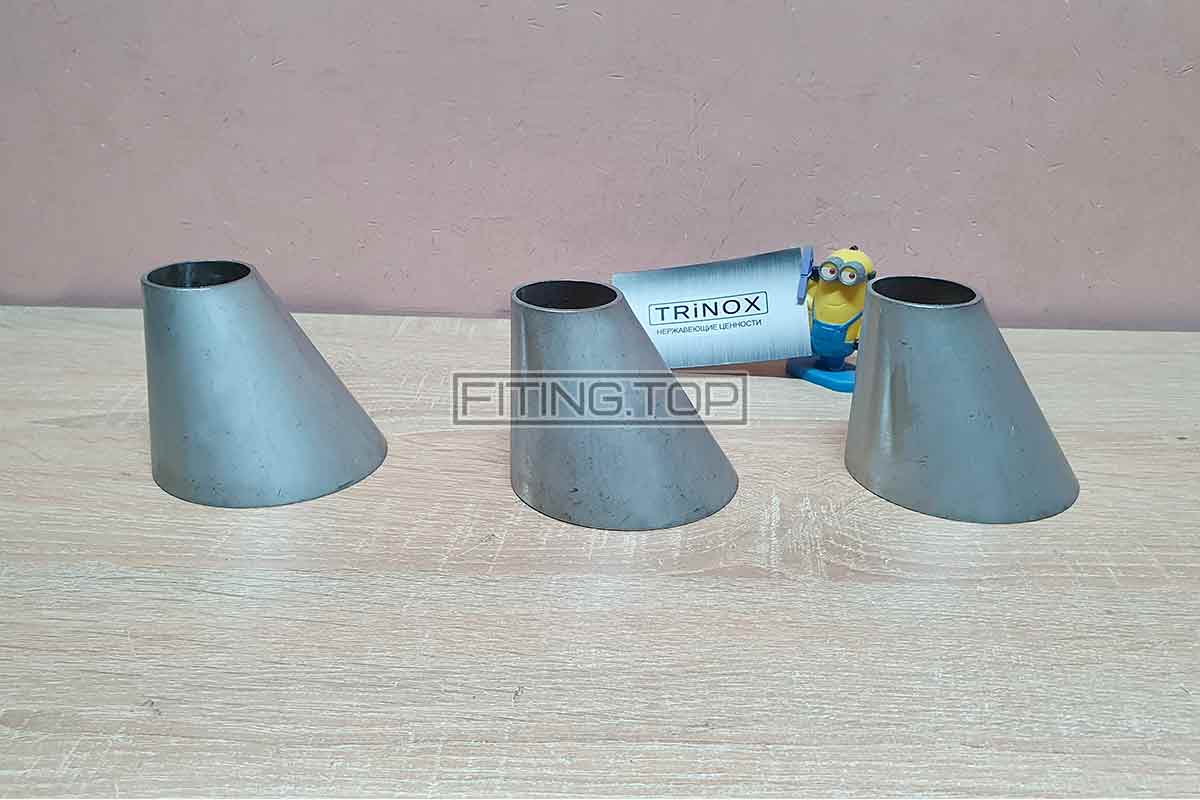

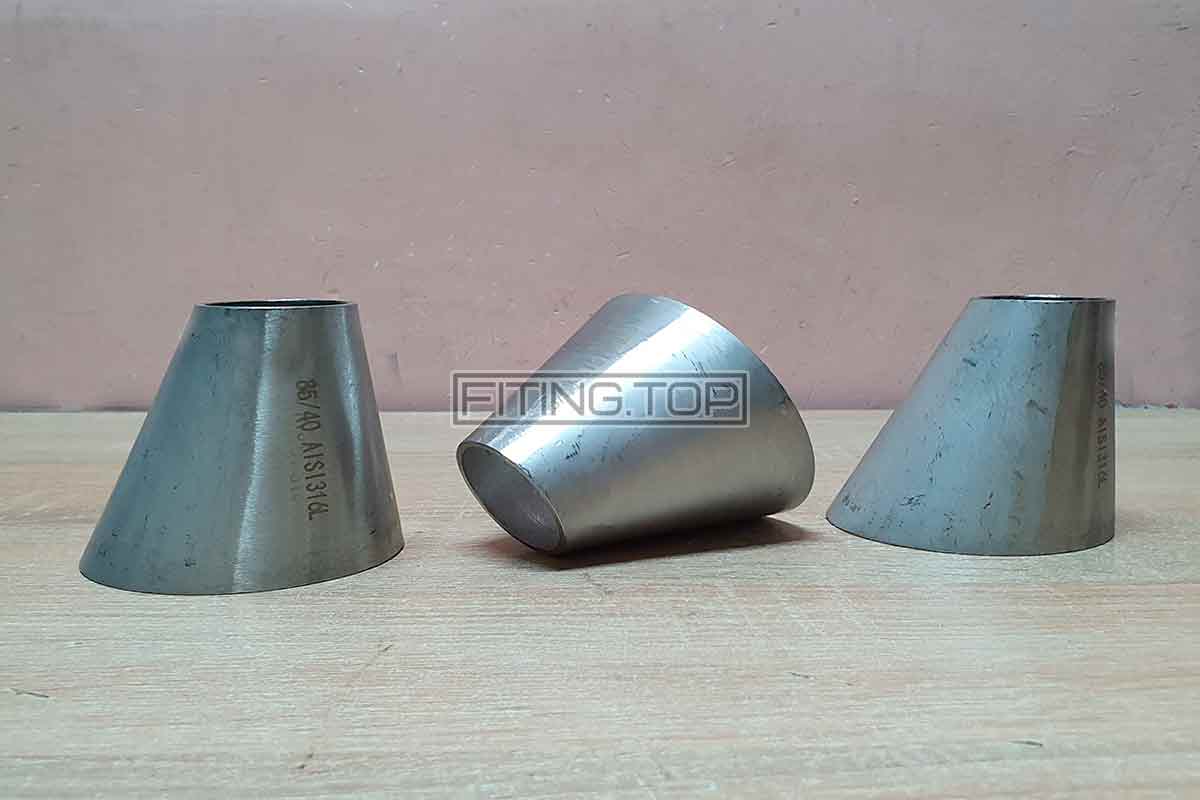

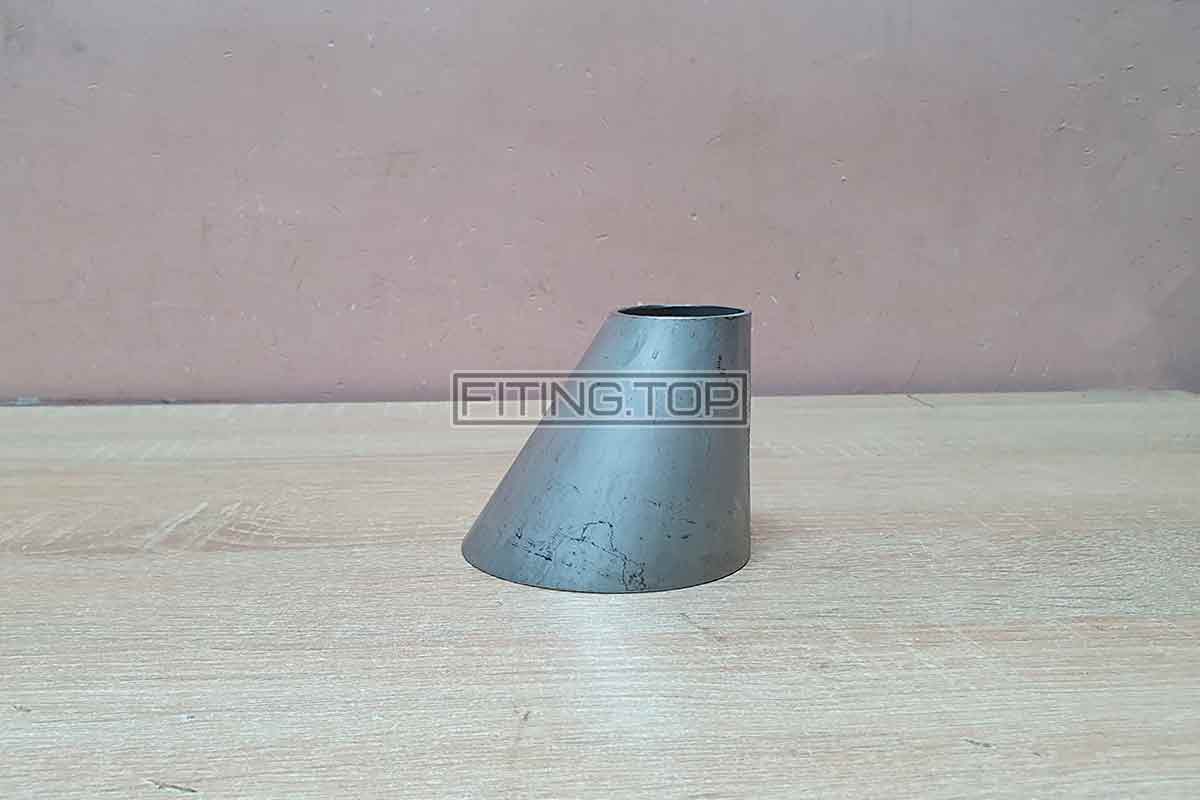

Нержавеющий переход эксцентрический AISI 304

Если вы когда-нибудь сталкивались с монтажом нержавеющих трубопроводов, то наверняка знаете, как часто приходится соединять трубы разного диаметра. И вот тут возникает вопрос: как сделать это правильно, чтобы не нарушить гидравлику потока, не создавать застойных зон и при этом сохранить герметичность? Именно для этого и придумали нержавеющий переход эксцентрический.

Я работаю с нержавеющим металлопрокатом и арматурой уже больше двадцати лет, и этот тип фитинга не раз выручал меня в самых непростых ситуациях. Поначалу может показаться, что переход – просто кусок трубы, зауженный с одного конца. Но дьявол, как всегда, кроется в деталях. Особенно когда речь идет о пищевых и химических производствах, где от каждого миллиметра и наклона может зависеть стабильность технологического процесса.

Конструкция и принцип работы эксцентрического перехода

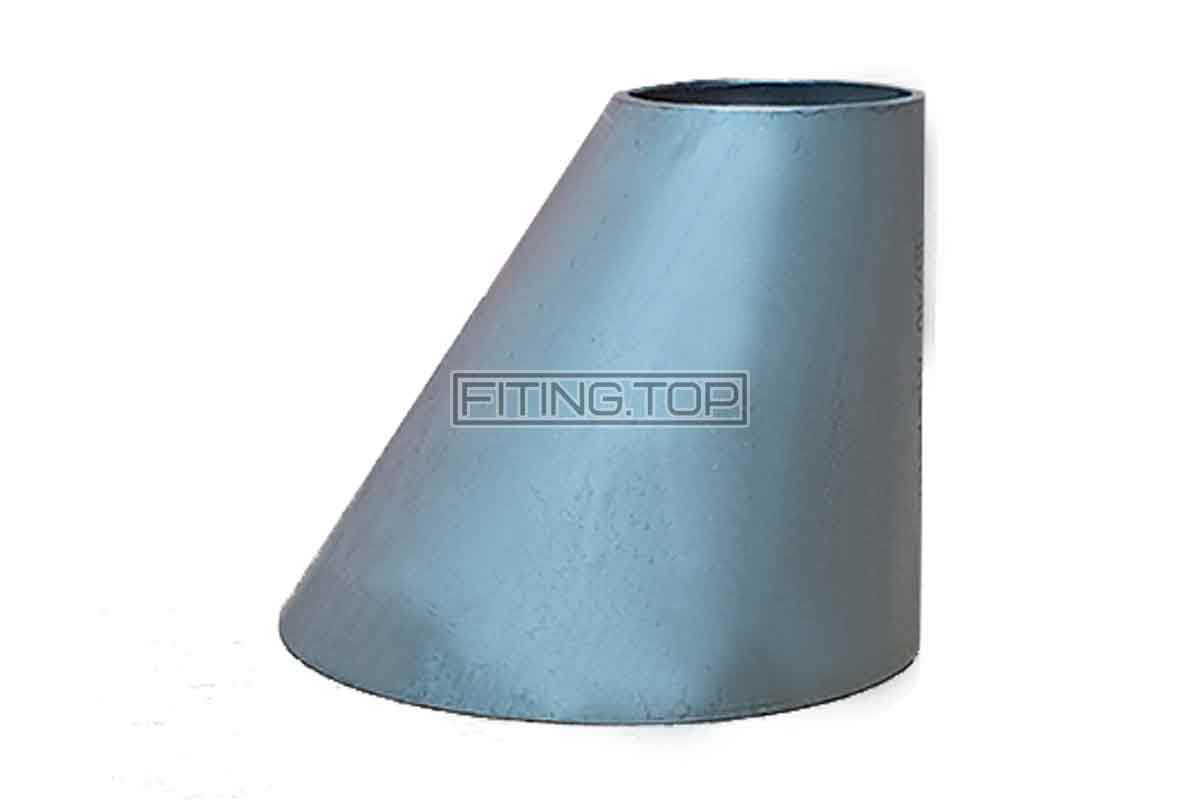

У эксцентрического перехода два конца с разным диаметром. В отличие от концентрического варианта, у которого оси входа и выхода совпадают, здесь они смещены – нижние кромки двух диаметров лежат в одной плоскости. Проще говоря, у него как бы «срезан» верх. Благодаря этому при горизонтальной установке не образуется «карман» в верхней части трубы, где могла бы скапливаться жидкость или воздух.

Такое смещение играет ключевую роль. Особенно это заметно в пищевой отрасли – например, на молочных или пивоваренных линиях, где любая застойная зона может стать рассадником бактерий. Я однажды наблюдал, как на участке после CIP-мойки оставалась небольшая лужица моющего раствора – виноват был как раз неправильно установленный концентрический переход. После замены на эксцентрический проблема исчезла как рукой сняло.

Материалы и стандарты: почему чаще выбирают AISI 304

Большинство нержавеющих переходов эксцентрических производят из стали AISI 304. Это классическая аустенитная нержавейка, хорошо знакомая всем, кто работает с пищевым оборудованием. У неё сбалансированный химический состав: примерно 18% хрома и 8% никеля, что обеспечивает отличную коррозионную стойкость в воде, пиве, молоке и других нейтральных или слабокислых средах.

Я десятки раз использовал такие переходы в линиях подачи сусла и охлажденной воды, и даже спустя годы эксплуатации их поверхность оставалась гладкой, без следов питтинга или потемнений. При этом AISI 304 легко сваривается – а это важно, ведь такие переходы обычно приваривают встык к трубопроводу. Чистый сварной шов без пор и раковин – залог гигиеничности, особенно если потом шов шлифуется и полируется.

Часто такие переходы делают по DIN и ISO, что позволяет без проблем состыковать их с трубами стандартных размеров. Толщина стенки обычно составляет 2-3 мм, что обеспечивает прочность, но не утяжеляет конструкцию.

Где применяют эксцентрические переходы из нержавейки

Если коротко – там, где нужно соединить трубы разного диаметра в горизонтальных участках без образования застойных зон. Но на практике всё немного интереснее.

На одном пивоваренном заводе, где я работал, эксцентрические переходы использовались в системе отвода дренажей из варочного цеха. Нужно было соединить магистраль DN65 с дренажными трубами DN40, но при этом сохранить уклон и исключить скопление конденсата. Концентрические переходы тут не подходили – образовывались карманы. Мы заменили их на эксцентрические, и проблема самопроизвольно решилась: поток воды пошёл без завихрений, и трубы стали осушаться почти насухо.

Другой пример – молочный завод. Там эксцентрические переходы устанавливали перед насосами, чтобы избежать кавитации. Смещение осей позволило плавно «подводить» жидкость к рабочему колесу, не допуская завоздушивания верхней части трубы.

Сварка и монтаж: нюансы, которые стоит знать

Монтировать нержавеющий переход эксцентрический нужно с учётом его ориентации. Нижние кромки входа и выхода должны находиться на одной линии – именно так он выполняет свою основную функцию. Иногда новички по ошибке ставят его «вверх ногами», и тогда в верхней части трубы образуется тот самый «карман».

При сварке я всегда использую аргонодуговую технологию (TIG), чтобы получить чистый, ровный шов без перегрева. Стенка у перехода обычно не толще 3 мм, поэтому важно не «прожечь» металл. После сварки место соединения желательно пройти внутренней шлифовкой и пассивацией, чтобы восстановить защитную оксидную плёнку на поверхности.

Есть ещё один тонкий момент: при резке таких переходов болгаркой металл может сильно нагреваться и отпускаться, что снижает коррозионную стойкость. Поэтому я всегда стараюсь использовать ленточнопильный станок или труборез, особенно если потом переход будет в зоне контакта с продуктом.

Преимущества и возможные недостатки

Преимуществ у эксцентрических переходов немало. Главное – они предотвращают застой жидкости, а значит, обеспечивают санитарную безопасность системы. Кроме того, они позволяют поддерживать уклон трубы, что важно для самотёчных линий. Ещё один плюс – меньшее гидравлическое сопротивление по сравнению с резким ступенчатым переходом, потому что внутренний профиль у них плавный.

Из недостатков можно отметить чуть более высокую цену по сравнению с концентрическими, но разница обычно незначительная и с лихвой окупается надёжностью. Ещё иногда бывает сложнее найти нужный диаметр – эксцентрики не так распространены, особенно в небольших размерах вроде DN25-DN20.

Практические советы из опыта

Один раз мы столкнулись с интересной ситуацией на линии охлаждения сусла. Труба после теплообменника шла горизонтально, и к ней нужно было подключить тонкую сливную магистраль. Молодой монтажник приварил концентрический переход, и через неделю в верхней части образовался пузырь воздуха, из-за которого насос стал «схватывать» и гудеть. После замены на эксцентрический переход система заработала как часы. Этот случай хорошо показывает, насколько важна ориентация потока и отсутствие застойных зон даже в таких, казалось бы, простых узлах.

Ещё я всегда рекомендую перед установкой эксцентрического перехода сделать разметку и выставить его по уровню. Это мелочь, но потом избавит от множества проблем при промывке и дренировании системы. Ну и, конечно, не забывайте про санитарную обработку – после сварки переход нужно обязательно пропустить через CIP-мойку, чтобы удалить все остатки окалины и шлифовочной пасты.

Заключение: стоит ли использовать эксцентрические переходы

Если вы проектируете или модернизируете трубопровод, где важна чистота и полное опорожнение, то нержавеющий переход эксцентрический – не просто удобная деталь, а настоящая необходимость. Он снижает риск застойных зон, улучшает дренируемость и повышает санитарную надёжность системы. В пищевой промышленности, где каждая мелочь может сказаться на качестве продукта, такие переходы буквально спасают от скрытых проблем.

Я много раз убеждался, что правильный выбор фитинга экономит время и нервы. Пусть эксцентрический переход выглядит как простая деталь, но именно такие «незаметные» элементы делают систему надёжной и предсказуемой. И если вам нужен нержавеющий переход, который прослужит долго и будет работать без сюрпризов, смело берите эксцентрик из AISI 304 – проверено на практике и временем.
