Тройник нержавеющий приварной AISI 304 DIN 11850

Тройники из нержавеющей стали пользуются своей популярностью при монтаже трубопроводной системы. Данная деталь довольно простая и не замысловатая. По своей сути, это кусок трубы определенной длины, в котором сделано отверстие в боковой части. В принципе, на этом само описании и заканчивается. Далее можно лишь внимательно посмотреть таблицу с размерами и мельком пробежаться по разновидностям данной детали (чуть ниже перечислим их). Главная и основная функция – сделать разветвление рабочего продукта от основной трубы.

Когда речь заходит о гигиеничных трубопроводах в пищевой промышленности, я всегда вспоминаю, как впервые столкнулся с тройником нержавеющим приварным AISI 304 DIN 11850. Это было лет 15 назад на молочном производстве, где мы монтировали новый участок трубопровода для пастеризационной линии. Тогда меня поразило, насколько аккуратно и чисто можно было сварить эти тройники, и как точно они подходили к трубе – без перекосов и зазоров, словно детали конструктора. Со временем я понял: именно такие мелочи и определяют надежность всей системы.

Сегодня хочу поделиться опытом и наблюдениями о том, чем этот тройник отличается от других, как с ним работать, и почему он стал практически стандартом в пищевой отрасли.

Что собой представляет тройник DIN 11850

Тройник – это фасонная деталь трубопровода, которая позволяет разделить или объединить поток жидкости, создавая ответвление под углом 90°. В случае тройника нержавеющего приварного AISI 304 DIN 11850 речь идет о полностью сварном соединении с трубой, без резьбы и уплотнений. Это важно: в гигиенических системах любая щель или резьбовой зазор – потенциальный источник загрязнения.

Стандарт DIN 11850 регламентирует геометрию и размеры труб и фитингов для пищевых и фармацевтических производств. Это означает, что тройники, выполненные по этому стандарту, имеют точно выдержанные наружные диаметры, толщину стенки и радиусы скруглений. При сварке такие детали “садятся” на трубу идеально – и это экономит массу времени на подгонку.

Материал AISI 304 – классическая коррозионно-стойкая нержавеющая сталь. Она устойчива к воде, водяному пару, молочной сыворотке, пивному суслу, сахарам и многим моющим средствам. Конечно, есть среды, где она не так устойчива, например, к концентрированным кислотам (здесь лучше уже использовать AISI 316), но в типичной пищевой технологии это не проблема.

Почему именно приварное исполнение

Приварной тройник – это гарантия герметичности и гигиеничности. В отличие от резьбовых или кламповых соединений, здесь нет разъемов, прокладок и резьб, которые могли бы накапливать остатки продукта. Внутренняя поверхность после сварки и полировки получается гладкой, без заусенцев и щелей, где могут размножаться бактерии.

На практике это означает меньше простоев на санитарную мойку, меньше риска перекрестного загрязнения и выше надежность системы. У нас на пивоварне был участок CIP-мойки, где одно время стояли резьбовые тройники – и каждая санитарная обработка превращалась в разборку и чистку резьб. После замены на приварные по DIN 11850 проблема исчезла полностью, и время мойки сократилось почти вдвое.

Конструктивные особенности

У тройников по DIN 11850 всегда одинаковая толщина стенки с трубой, что позволяет выполнять орбитальную сварку без подрезов и наплывов. Это особенно важно, если используется автоматическая сварка под защитным газом – малейшее несовпадение толщин приводит к перегреву и выгоранию металла. Радиусы сопряжений у таких тройников плавные, без острых углов, что облегчает прохождение потока и снижает турбулентность.

Сами тройники бывают равнопроходные и переходные. В равнопроходных диаметр всех трёх патрубков одинаковый, в переходных боковое ответвление меньше. Например, на одной из сыроварен мы ставили переходные тройники DN50/25, чтобы от основной магистрали забрать часть продукта на дозатор. Важно учитывать, что стандарт DIN 11850 предусматривает свои ряды диаметров – они немного отличаются от дюймовых и метрических труб, принятых в других странах. Этот момент часто упускают, и потом сталкиваются с несовместимостью деталей.

Опыт монтажа и сварки

Когда держишь в руках качественный тройник нержавеющий приварной AISI 304 DIN 11850, первое, что замечаешь – это точность изготовления. Торцы ровные, перпендикулярные, без овальности. Это критично для качественной орбитальной сварки: если есть хоть малейший перекос, сварочная головка может “съехать” и сделать непровар.

Перед сваркой я всегда рекомендую проводить прихватку в нескольких точках, чтобы тройник не повело от температуры. Особенно если труба длинная и может “играть”. После сварки шов шлифуется и полируется до состояния зеркала – так мы убираем окалину и улучшаем санитарные свойства поверхности. Многие производители сразу поставляют тройники с внутренней полировкой до Ra≤0,8 мкм, что соответствует санитарным требованиям.

Был случай на пивоваренном заводе, когда подрядчики пренебрегли этим и оставили швы без полировки. Через пару месяцев в системе появился неприятный запах, а в пробах нашли остатки органики. Пришлось останавливать линию, вскрывать участок, шлифовать и полировать все швы. С тех пор я всегда слежу, чтобы тройники были не просто приварены, но и доведены до “зеркала”.

Эксплуатационные нюансы и долговечность

AISI 304 прекрасно выдерживает температуры до 400-500°C, но в пищевых трубопроводах мы редко поднимаемся выше 140°C (например, при стерилизации паром). Давления тоже обычно невысокие – 6-10 бар, максимум 16 бар на отдельных участках. Для этих условий прочности стенки вполне достаточно.

Главный враг таких тройников – не агрессивные среды, а механические повреждения и неправильная мойка. Не раз видел, как неосторожное обращение штангой датчика уровня оставляло на полированной поверхности глубокие царапины. А в этих микротрещинах потом может задерживаться продукт. Поэтому персоналу всегда объясняю: работать аккуратно, не использовать абразивы, а для мойки применять только мягкие щетки и щадящие моющие растворы.

Если соблюдать эти простые правила, тройники служат десятилетиями. На одном молочном заводе мне показывали участок трубопровода, который проработал 23 года и был в отличном состоянии – полировка целая, сварные швы как новые. Это, пожалуй, лучшее доказательство надежности.

Где применяются и почему их выбирают

Тройники нержавеющие приварные DIN 11850 можно встретить практически в любом пищевом производстве: молочном, пивоваренном, винодельческом, мясоперерабатывающем, в производстве напитков и соков. Также их часто ставят в фармацевтических и косметических установках, где критична чистота внутренней поверхности.

Выбор объясняется просто: это универсальное и гигиеничное решение, соответствующее международным санитарным нормам. Они совместимы с трубами и другой арматурой по DIN 11850, а значит, не возникает проблем с переходами и стыковкой. К тому же AISI 304 легче в обработке и дешевле по сравнению с другими марками, что снижает стоимость проектов без ущерба для надежности.

Классификация и разновидности нержавеющих тройников

Есть несколько важных отличительных черт, которые мы перечислим чуть ниже. А также, если менее важные разновидности, про которые упоминаться не будут, чтобы не усложнять процесс подбора изделия.

Марка стали:

• AISI 304;
• AISI 316.

Стандарт изготовления:

• ГОСТ;
• ISO;
• DIN.

Толщина стенки:

• толстостенные;
• тонкостенные.

Диаметры присоединительной части:

• равнопроходные;
• переходные.

Купить нержавеющие тройники в Украине

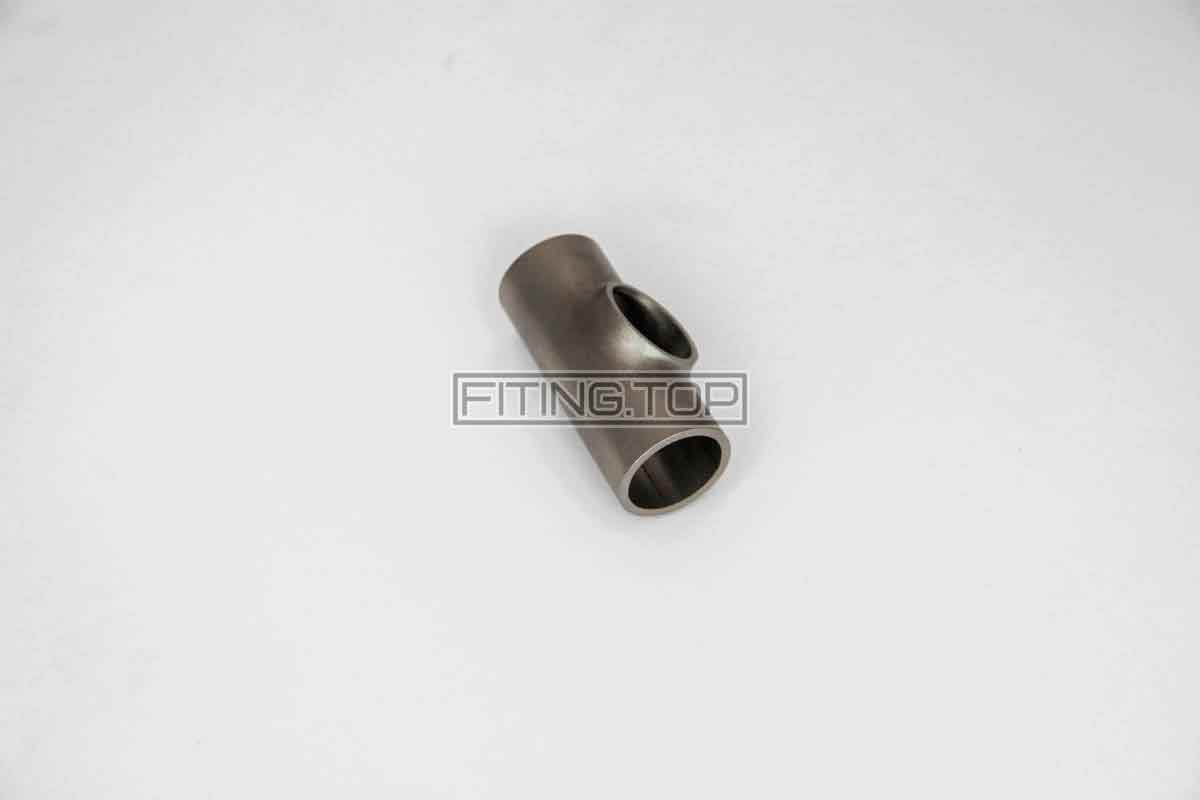

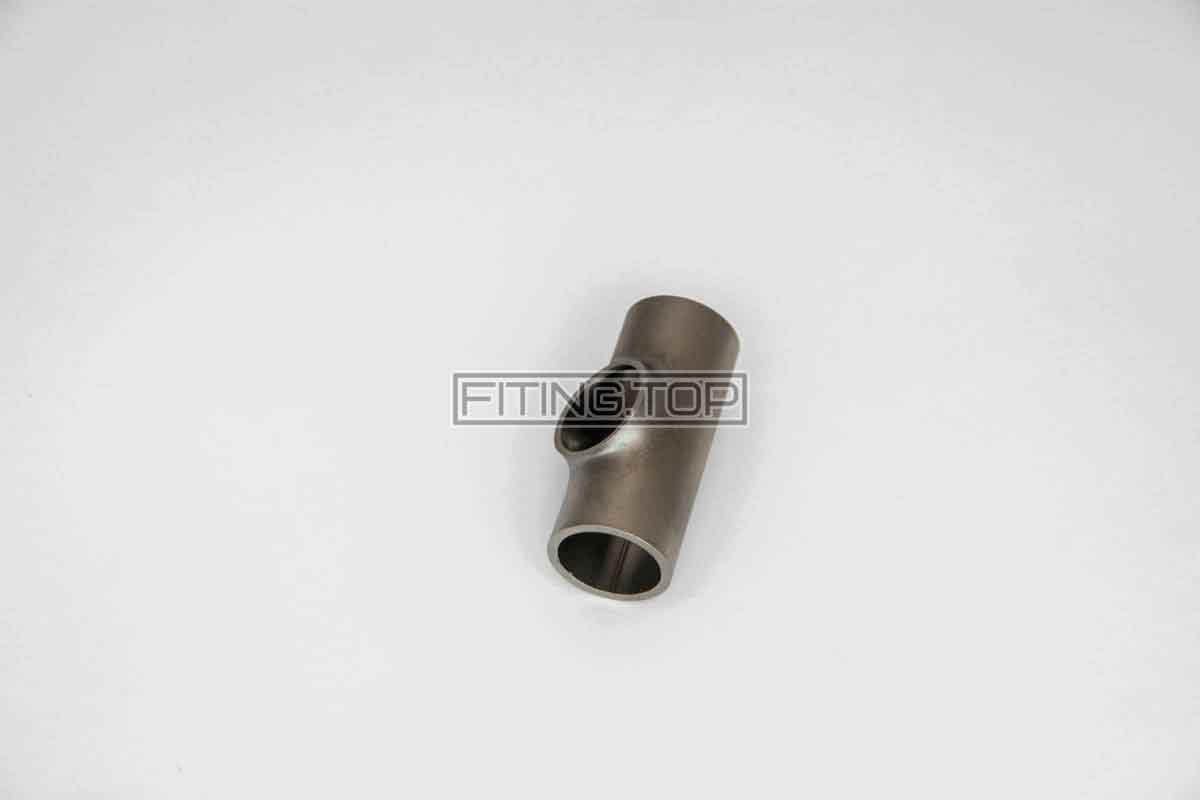

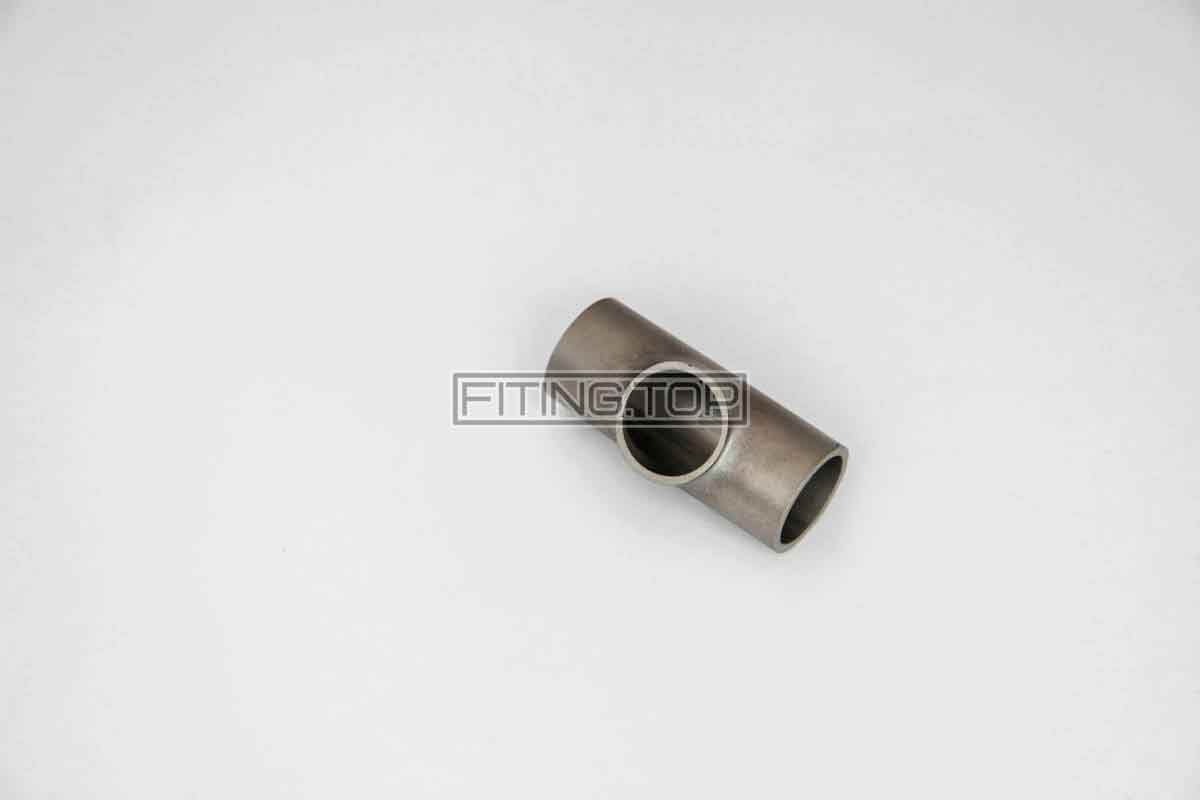

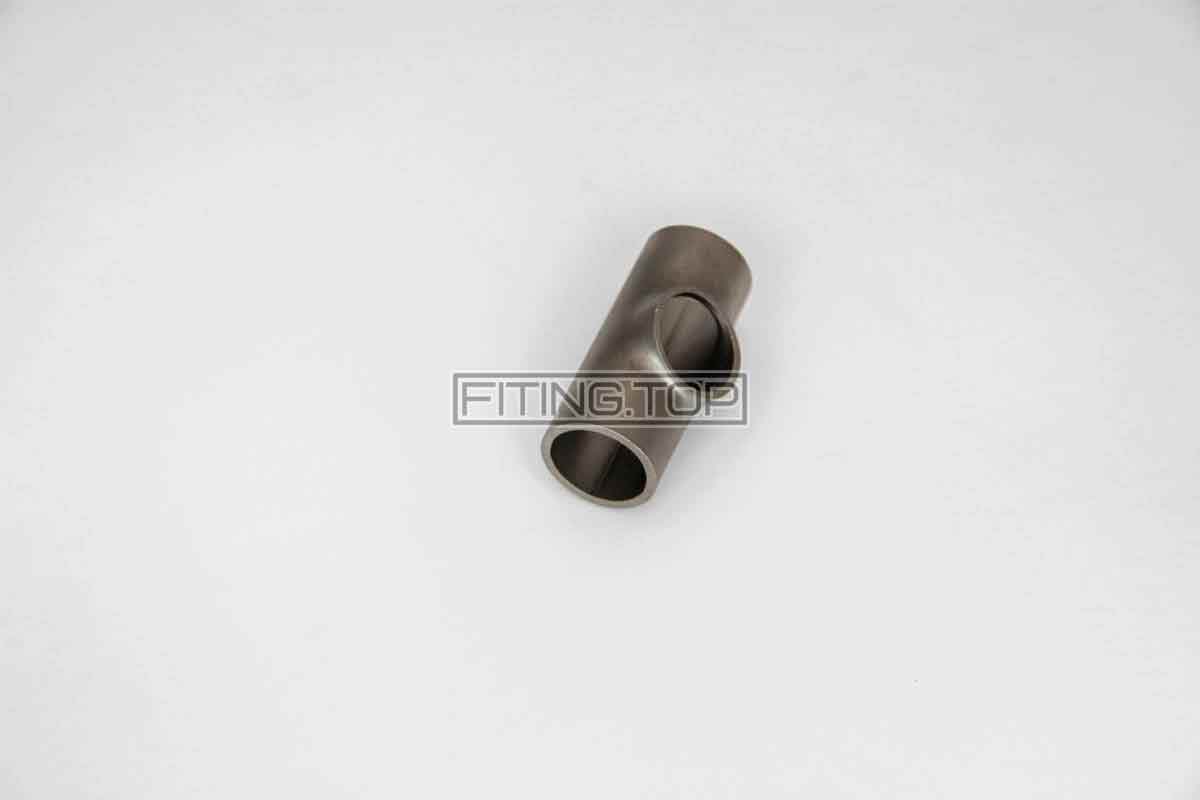

Проходной тройник нержавеющий имеет одинаковые проходные размеры со всех трех сторон. Все они выполнены по стандарту DIN 11850 и имеют соответствующие размеры данному стандарту (можно посмотреть в таблице на данной странице). Цены на тройники нержавеющие указаны в гривнах с учетом НДС. Вы можете купить данную продукцию от юридической компании (отгрузка со всеми необходимым сопроводительными документами), либо от физического лица (оплата на банковскую карту). Цена на тройники нержавеющие AISI 304 будет одинаковой, как для юридических лиц, так и для физических. Отправка осуществляется по всей территории Украины.

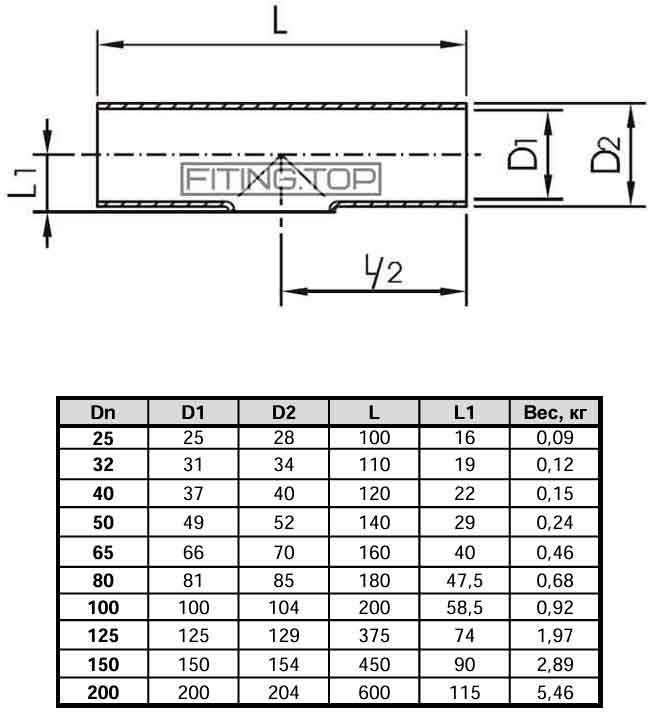

3040 Т-деталь нержавеющая под сварку: размеры

В разделе «Характеристика» на данной странице расположена подробная таблица с размерами нержавеющих тройников. Там вы сможете найти общую длину изделия, толщину стенки, а также другие необходимые параметры для правильного подбора изделия. Просьба, внимательно ознакомиться с ней, чтобы потом не было недопонимания. В случае необходимости, можете попросить нашего консультанта, и он скинет вам на почту или Viber «живую» фотографию тройника с линейкой возле него.

Как правильно выбрать тройник из нержавеющей стали AISI304/AISI316

Тройник под сварку из нержавеющей стали AISI 304: 3D

Начните тянуть, чтобы вращать изображение.
