Полное руководство по разработке системы CIP: Ключевые аспекты и рекомендации

Проектирование и внедрение системы CIP (Cleaning In Place) является важным этапом для многих отраслей промышленности, таких как пищевая, фармацевтическая, химическая и биотехнологическая. Эти системы играют критическую роль в обеспечении гигиены и безопасности продукции, что особенно важно в условиях строгих нормативных требований и стандартов. Правильно спроектированная система CIP позволяет не только повысить эффективность производственного процесса, но и снизить затраты на эксплуатацию и обслуживание оборудования, а также минимизировать риски загрязнения продукции. В данной статье мы подробно рассмотрим пять ключевых аспектов, которые необходимо учитывать при проектировании системы CIP, а также предоставим практические рекомендации по их внедрению. Мы также обсудим важность интеграции этих аспектов в общую стратегию предприятия, чтобы обеспечить максимальную производительность и экономическую эффективность.

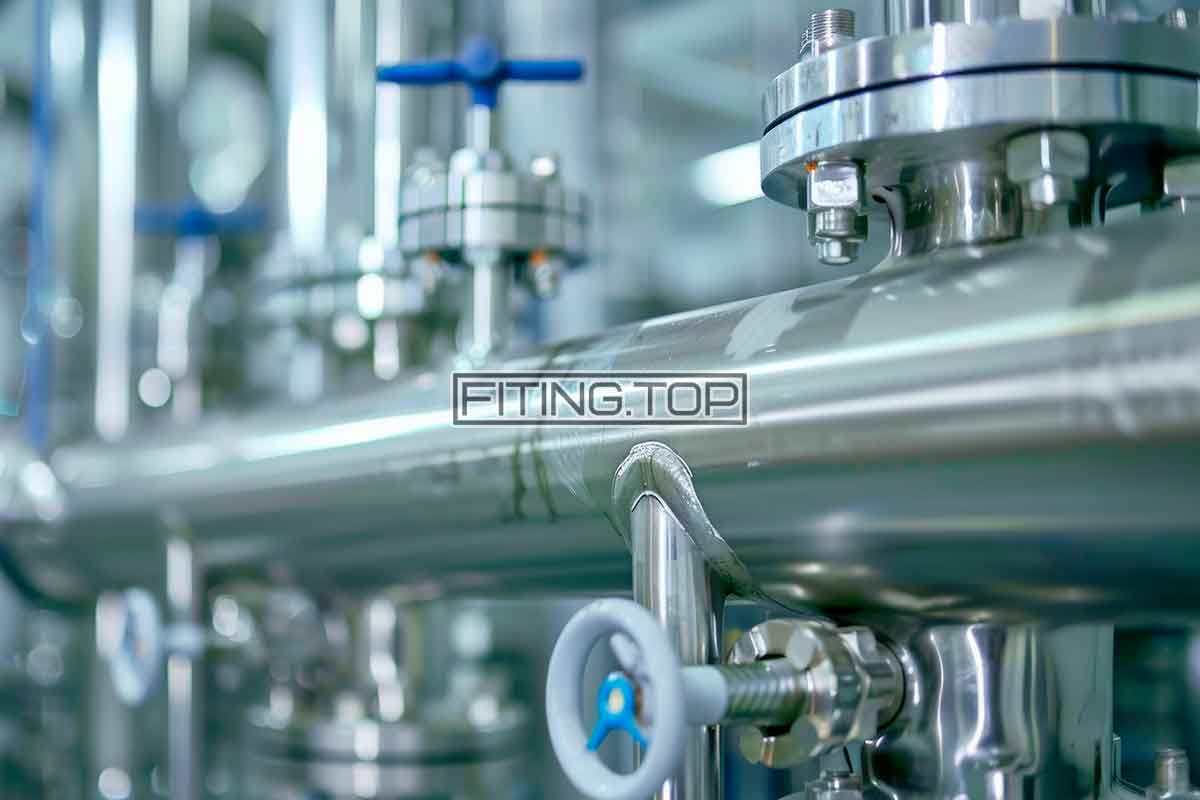

Введение в концепцию CIP: Что такое Cleaning In Place и почему это важно?

Система CIP, или Cleaning In Place, представляет собой технологию, которая позволяет проводить очистку внутренней поверхности оборудования и трубопроводов без необходимости их разборки. Эта технология широко используется на производственных предприятиях, где требуется регулярная и тщательная очистка оборудования, связанного с обработкой продуктов, напитков, фармацевтических препаратов и других чувствительных материалов. Основное преимущество системы CIP заключается в том, что она позволяет автоматизировать процесс очистки, что значительно снижает трудозатраты и повышает точность выполнения процедур. История развития CIP уходит корнями в 1950-е годы, когда первые системы начали применяться в молочной промышленности. С тех пор технологии очистки на месте значительно усовершенствовались, и сейчас они являются неотъемлемой частью многих производственных процессов. Современные системы CIP могут быть интегрированы с другими системами управления предприятием, что позволяет полностью автоматизировать процесс и обеспечивать непрерывный мониторинг и контроль всех параметров очистки.

Аспект 1: Гигиенический дизайн системы CIP

Гигиенический дизайн является основным и наиболее важным аспектом при проектировании системы CIP. В условиях повышенных требований к безопасности продукции и минимизации рисков загрязнения оборудования, внимание к гигиеническому дизайну должно быть приоритетом для каждого инженера и технолога. Этот аспект охватывает широкий спектр требований и стандартов, направленных на обеспечение максимальной чистоты и защиты от загрязнений. Гигиенический дизайн подразумевает использование материалов, устойчивых к коррозии и химическим воздействиям. Одним из наиболее распространённых материалов для систем CIP является нержавеющая сталь, которая обладает высокой стойкостью к воздействию агрессивных моющих средств и обеспечивает длительный срок службы оборудования. Однако выбор материала зависит не только от его устойчивости, но и от особенностей производственного процесса и требований к очистке. Один из ключевых принципов гигиенического дизайна – это отсутствие “мертвых зон” (dead zones) в оборудовании. Мертвые зоны – это области, где возможно накопление загрязнений или микроорганизмов из-за недостаточного потока моющего раствора. В таких зонах очищение может быть неэффективным, что приводит к риску контаминации продукции. Поэтому при проектировании CIP-системы важно обеспечить равномерное распределение моющих средств по всей поверхности оборудования и исключить наличие зазоров, швов или иных дефектов, где могла бы скапливаться грязь. Кроме того, все компоненты системы должны быть легко доступными для проверки и обслуживания. Это значит, что даже при использовании автоматизированных систем очистки необходимо предусмотреть возможность проведения ручной проверки или очистки в случае необходимости. Например, крышки резервуаров, соединения трубопроводов и клапаны должны быть сконструированы таким образом, чтобы их можно было легко снять или открыть для инспекции.

Аспект 2: Эффективность очистки и её оптимизация

Эффективность очистки – это второй ключевой аспект, который определяет успешность функционирования системы CIP. Эффективная очистка зависит от нескольких факторов, включая правильный выбор моющих средств, оптимальные параметры температуры и давления, а также корректную настройку времени очистки. В этом разделе мы рассмотрим, как добиться максимальной эффективности системы CIP и какие ошибки следует избегать. Одним из самых важных факторов является выбор моющего раствора. Моющие средства для CIP делятся на несколько типов, включая щелочные, кислотные и дезинфицирующие растворы. Каждый из них предназначен для удаления определённого типа загрязнений, таких как органические вещества, минеральные отложения или микроорганизмы. Щелочные растворы обычно используются для удаления жиров и белков, в то время как кислотные средства эффективны против минеральных отложений, например, накипи. Выбор моющего средства должен основываться на типе загрязнений, характерных для вашего производственного процесса, а также на материале оборудования, чтобы избежать его повреждения. Температура и давление моющего раствора также играют важную роль в эффективности очистки. Повышение температуры раствора увеличивает его способность растворять и удалять загрязнения, но при этом важно учитывать термоустойчивость материалов, из которых изготовлено оборудование. Чрезмерно высокая температура может привести к повреждению уплотнений или трубопроводов, что, в свою очередь, увеличивает риск утечек или сокращает срок службы системы. Оптимальная температура для большинства систем CIP составляет 60-80 градусов Цельсия, но это значение может варьироваться в зависимости от конкретных условий производства. Давление моющего раствора должно быть достаточно высоким, чтобы обеспечить хорошую турбулентность потока и удаление загрязнений, но при этом оно не должно превышать допустимые значения для конкретного оборудования. Слишком высокое давление может повредить внутренние поверхности резервуаров или трубопроводов, особенно если они выполнены из материалов, чувствительных к механическим нагрузкам. Оптимальное давление для CIP-систем обычно составляет 1-2 бара, но точное значение следует подбирать индивидуально. Время цикла очистки – это ещё один важный параметр, который необходимо учитывать. Слишком короткое время может привести к неполному удалению загрязнений, что в конечном итоге повлияет на качество продукции. С другой стороны, чрезмерно длительный цикл очистки увеличивает расход моющих средств и воды, а также время простоя оборудования. Оптимальное время цикла должно быть определено на основе тестирования и анализа эффективности удаления загрязнений для конкретного процесса. Кроме того, необходимо учитывать и физико-химические свойства моющих растворов, такие как концентрация, pH и вязкость. Неправильный выбор концентрации моющего средства может привести к его неэффективности или, наоборот, к избыточному расходу, что неэкономично и может быть вредным для оборудования. Оптимальная концентрация обычно составляет 0,5-2% для щелочных и кислотных растворов, но точные значения должны быть определены в соответствии с рекомендациями производителя моющего средства и требованиями процесса.

Аспект 3: Автоматизация системы CIP: современные технологии и их преимущества

Автоматизация процессов является неотъемлемой частью современных систем CIP. Внедрение автоматизированных решений позволяет значительно повысить точность и повторяемость очистки, а также снизить затраты на эксплуатацию и минимизировать влияние человеческого фактора. Современные системы CIP оснащены разнообразными датчиками и контроллерами, которые обеспечивают мониторинг и управление всеми параметрами процесса в реальном времени. Рассмотрим, как автоматизация помогает улучшить работу системы CIP и какие технологии используются для этого. Одним из ключевых преимуществ автоматизации является возможность непрерывного мониторинга параметров очистки. Современные системы CIP оснащены датчиками, которые контролируют температуру, давление, концентрацию моющего раствора, а также время цикла. Эти данные передаются на центральный контроллер, который автоматически регулирует параметры процесса в зависимости от текущих условий. Например, если температура моющего раствора падает ниже заданного значения, система автоматически увеличивает подачу горячей воды или пара для поддержания оптимального температурного режима. Аналогично, если концентрация моющего средства выходит за пределы допустимого диапазона, система может скорректировать дозировку раствора или начать рециркуляцию для его обновления. Автоматизация также позволяет оптимизировать использование ресурсов, таких как вода, моющие средства и энергия. Например, современные системы CIP могут использовать рециркуляцию моющих растворов, что позволяет многократно использовать одно и то же моющее средство. Это особенно актуально для крупных предприятий, где объёмы использования моющих растворов могут быть значительными. Рециркуляция не только снижает затраты на моющие средства, но и уменьшает объём сточных вод, что также положительно сказывается на экологической обстановке. Кроме того, автоматизированные системы CIP позволяют программировать и сохранять различные режимы очистки для разных типов оборудования или производственных линий. Это упрощает процесс переключения между различными режимами и позволяет оперативно адаптировать систему к изменяющимся условиям производства. Например, на молочных заводах может потребоваться разные режимы очистки для танков хранения молока и пастеризаторов. Автоматизация позволяет быстро и легко переключаться между этими режимами, что минимизирует время простоя и повышает общую производительность предприятия. Системы CIP с автоматическим управлением также обеспечивают лучшую документированность процессов. Все данные о параметрах очистки, таких как температура, давление, концентрация и время, записываются и сохраняются в системе управления. Это позволяет легко отслеживать эффективность работы системы, проводить анализ и вносить необходимые коррективы для повышения её производительности. Также эти данные могут быть использованы для проведения внутренних и внешних аудитов, что особенно важно в условиях строгих нормативных требований.

Аспект 4: Экономичность системы CIP: как снизить затраты и повысить эффективность

Экономичность является важным аспектом при проектировании и эксплуатации системы CIP. В условиях высокой конкуренции на рынке и необходимости сокращения производственных издержек, предприятия стремятся оптимизировать все аспекты своей деятельности, включая процессы очистки оборудования. В этом разделе мы рассмотрим, как можно снизить затраты на эксплуатацию системы CIP и повысить её экономическую эффективность. Одним из ключевых способов снижения затрат является оптимизация расхода моющих средств и воды. Как уже упоминалось ранее, системы CIP с рециркуляцией моющих растворов позволяют многократно использовать одно и то же моющее средство, что значительно сокращает его расход. Однако важно не только использовать рециркуляцию, но и правильно подобрать концентрацию моющего средства для каждого конкретного процесса. Например, слишком высокая концентрация может привести к избыточному расходу средства, тогда как слишком низкая концентрация может быть недостаточной для эффективной очистки. Оптимальный баланс между концентрацией и эффективностью должен быть определён на основе испытаний и рекомендаций производителя. Кроме того, необходимо учитывать и экономию воды. Современные системы CIP оснащены программами минимизации расхода воды, которые включают в себя такие функции, как рециркуляция промывной воды и использование минимально необходимого объёма для каждого цикла. Также важным аспектом является использование систем повторного использования воды. Например, вода, использованная в одном цикле очистки, может быть использована для предварительного промывания в следующем цикле, что позволяет значительно сократить её расход. Энергопотребление также играет важную роль в общей экономичности системы CIP. Снижение потребления энергии может быть достигнуто за счёт использования более эффективных насосов, теплообменников и систем управления процессом. Например, использование теплообменников позволяет утилизировать тепло от отработанных моющих растворов и использовать его для нагрева свежих растворов, что снижает затраты на энергоресурсы. Также можно рассмотреть возможность использования альтернативных источников энергии, таких как солнечные панели или тепловые насосы, для питания системы CIP. Кроме того, важно учитывать затраты на обслуживание и ремонт системы CIP. Регулярное техническое обслуживание позволяет избежать непредвиденных поломок и снизить затраты на ремонт. Например, замена уплотнений, фильтров и других изнашиваемых деталей должна проводиться в соответствии с рекомендациями производителя, чтобы избежать аварийных ситуаций и продлить срок службы оборудования. Также регулярная калибровка датчиков и систем управления помогает поддерживать высокую точность работы системы и избежать избыточного расхода ресурсов. Важным аспектом экономичности также является минимизация времени простоя оборудования. Чем быстрее и эффективнее проходит процесс очистки, тем меньше времени оборудование находится в простое, что напрямую влияет на производительность предприятия. Современные системы CIP позволяют сократить время простоя за счёт более быстрого и эффективного процесса очистки, а также благодаря возможности программирования и автоматического переключения между различными режимами очистки.

Аспект 5: Безопасность в системе CIP: защита оператора и окружающей среды

Безопасность оператора и окружающей среды – это последний, но не менее важный аспект, который необходимо учитывать при проектировании и эксплуатации системы CIP. В условиях современных нормативных требований к безопасности, предприятия должны принимать все меры для предотвращения возможных аварийных ситуаций и минимизации воздействия на окружающую среду. В этом разделе мы рассмотрим, какие меры безопасности должны быть предусмотрены в системе CIP и как они помогают защитить здоровье оператора и окружающую среду. Одной из основных угроз при работе с системой CIP является риск утечек моющих растворов и их попадания в окружающую среду. Моющие средства, используемые в CIP, часто содержат агрессивные химические вещества, которые могут быть опасны для человека и природы. Поэтому необходимо предусмотреть меры, которые исключают возможность утечек, например, использование двойных уплотнений, регулярная проверка целостности трубопроводов и резервуаров, а также установка системы аварийного отключения в случае обнаружения утечки. Кроме того, важно обеспечить защиту оператора от воздействия моющих средств. Это включает использование защитных средств, таких как перчатки, очки, спецодежда, а также обучение персонала правилам безопасной работы с химическими веществами. Система CIP должна быть оборудована защитными кожухами и барьерами, которые предотвращают попадание растворов на оператора, а также аварийными системами, которые автоматически отключают подачу моющего средства в случае возникновения нештатной ситуации. Контроль параметров процесса также является важной частью обеспечения безопасности. Например, система CIP должна быть оснащена датчиками, которые контролируют давление и температуру моющего раствора. В случае превышения допустимых значений система должна автоматически отключиться или перейти в безопасный режим. Это помогает предотвратить повреждение оборудования и избежать аварийных ситуаций, которые могут привести к утечкам или другим опасным инцидентам. Экологическая безопасность системы CIP также играет важную роль. Помимо предотвращения утечек, необходимо учитывать и утилизацию использованных моющих растворов и сточных вод. Современные системы CIP могут быть оснащены системами очистки сточных вод, которые позволяют уменьшить воздействие на окружающую среду. Например, установка фильтров, нейтрализаторов или биореакторов позволяет очищать сточные воды перед их сбросом в окружающую среду или повторным использованием. Также важно учитывать аспекты пожарной безопасности. Моющие средства, особенно на основе органических растворителей, могут быть огнеопасны. Поэтому система CIP должна быть оборудована системой пожаротушения и средствами обнаружения возгораний. Кроме того, важно проводить регулярные проверки и обслуживание систем пожаротушения, чтобы обеспечить их надёжную работу в случае возникновения чрезвычайной ситуации.

Заключение: интеграция системы CIP в общую стратегию предприятия

Внедрение системы CIP – это сложный и многогранный процесс, который требует тщательного планирования и учета множества факторов. Успешная реализация системы CIP возможна только при условии, что все ключевые аспекты, такие как гигиенический дизайн, эффективность очистки, автоматизация, экономичность и безопасность, будут интегрированы в общую стратегию предприятия. Важно понимать, что система CIP – это не просто отдельный элемент производственного процесса, а часть общей системы управления качеством и безопасностью. Поэтому её проектирование и внедрение должны быть согласованы с другими аспектами деятельности предприятия, такими как контроль качества, управление ресурсами и охрана труда. Только при таком комплексном подходе можно достичь максимальной эффективности и минимизации рисков. Кроме того, важно учитывать динамику развития технологий и постоянно адаптировать систему CIP к изменяющимся условиям производства и нормативным требованиям. Регулярные проверки, модернизация и оптимизация системы позволяют поддерживать её на высоком уровне эффективности и безопасности, что в конечном итоге положительно сказывается на производительности и конкурентоспособности предприятия. Таким образом, проектирование и эксплуатация системы CIP требуют внимательного и ответственного подхода. Правильное выполнение всех этапов позволяет не только обеспечить высокий уровень гигиены и безопасности продукции, но и значительно снизить затраты на эксплуатацию, повысить экономическую эффективность и защитить окружающую среду.
