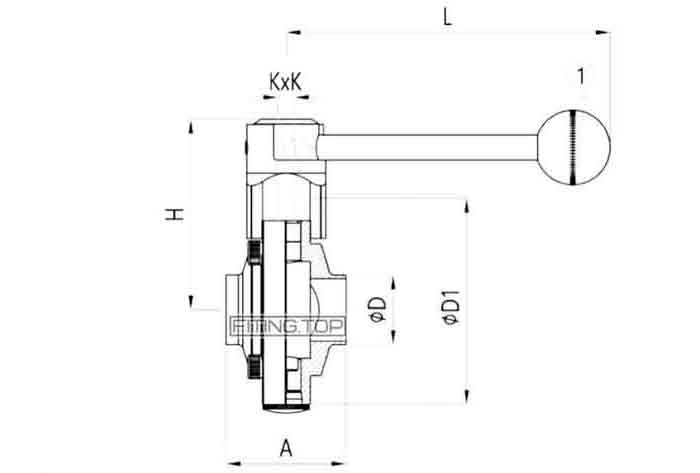

Затвор дисковый нержавеющий сварка-сварка DIN 11850

Нержавеющий затвор баттерфляй — является элементом запорно — регулирующей арматуры, предназначенным для регулирования потока рабочей среды в трубопроводе. Запирающий механизм затвора имеет форму диска и обращается вокруг оси, расположенной перпендикулярно к оси трубопровода, поэтому такие краны часто называют — поворотные затворы дисковые. На него воздействует управляющая рукоять, которую иногда заменяют редуктором или электроприводом. Повышение герметичности устройства достигается с помощью специальных уплотнителей.

Данные нержавеющие дисковые затворы широко используются в системах трубопроводов на предприятиях химической, нефтяной, газовой, медицинской и пищевой промышленности. Главная задача механизма — это остановка или регулирования силы подачи рабочей среды. Конструкция затвора обеспечивает герметизацию и надежное крепления с обеих сторон трубы. Они могут быть выполнены в нескольких вариантах присоединения:

  • Сварка – сварка (S-S)
  • Резьба – сварка (G-S)
  • Резьба – резьба (G-G)

Затвор дисковый может быть выполнен из нержавеющей стали AISI 304 — пищевая аустенитная нержавеющая сталь, с низким содержанием углерода, главным образом востребована в пищевой промышленности и в средах с окислительным характером. Может быть использована при низких концентрациях сильных кислот (азотная, хлорная, соляная, серная) и при низких температурах, а также при средних температурах слабых кислот (яблочная, уксусная, лимонная, молочная). В Украине аналогом является сталь марки 08Х18Н10.

Или из нержавеющей стали AISI 316 — это улучшенная версия нержавейки AISI 304, она идёт с добавлением молибдена и имеет большее количество никеля в своём составе, что придаёт ей дополнительную коррозийную стойкость в окислительных средах. Например, кипящая 20%-ая фосфорная кислота, серная кислота при определенной концентрации и температуре, сернистый газ, горячие органические кислоты. Чаще всего используется в медицине и фармацевтических предприятиях. Сталь AISI 316 при высокой температуре имеет лучшее физические и механические свойства чем AISI 304.

Купить затвор дисковый нержавеющий

Цена на дисковые затворы из нержавеющей стали в нашей компании значительно ниже, чем у конкурентов. Широкий ассортимент продукции вас приятно удивит. Вы сможете купить заслонки шиберные из нержавеющей стали AISI304/AISI316 по низкой стоимости. Мы отправим продукцию в любой город Украины транспортными компаниями на ваш выбор. Свяжитесь с нами по телефону или электронной почте, и мы поможем вам выбрать и купить нержавеющие шиберные затворы.

Заслонка шиберная нержавеющая: стандарты изготовления

Единственным отличием от шарового крана, является тот факт, что все затворы дисковые выполнены по стандарту DIN 11850 или реже по швейцарскому стандарту SMS, краны шаровые идут по ГОСТ стандарту. Одним из плюсов заслонки шиберной, является то, что они имеют минимум составных частей, легко разбираются и обладают высокой герметичностью изделия.

Немецкий метрический стандарт DIN 11850 и измеряется в миллиметрах и считается одним из самых распространённых стандартов в Европе и РФ для трубной и запорной арматуры. Данный затвор, так же может быть выполнен по шведскому стандарту SMS. Визуально ничем не отличается, но все измерения, будут идти в дюймах, что усложняет замеры метрическим штангенциркулем. Этот стандарт, более распространённый в пищевой промышленности в Европе. Трубопроводная арматура по стандарту SMS более экономичней, по сравнению с DIN, за счёт использования меньшего количества металла, что сказывается на толщине стенки, габаритных размерах и разницы в диаметре проходного отверстия. Но в связи с тем, что в Украине не особо распространён такой стандарт, то и выходит, что изделия имеют большую цену чем в стандарте DIN.

В качестве уплотняющего материала применяется:

  1. SILICON (красный)— выдерживает от -55°C до +100°C и непродолжительную обработку паром для стерильности. Пригоден в производстве алкоголей, напитков и пищевой продукции. Ограничения: кислоты и щелочи сильной концентрации, эфиры, пропан, бутан, бензин, минеральное масло.
  2. NBR (синий)— бюджетный вариант для молочного и пивного производства. Выдерживает от -25°C до +110°C и непродолжительную обработку паром для стерильности +130°C. Хорошая стойкость к морской воде, спирту, бензину, пропану, бутану, маслу минеральному. Ограничения: бензол, эфиры, растворители, углеводороды хлоросодержащие.
  3. EPDM (черный)— распространен в пищевой отрасли. Выдерживает от -40°C до +140°C и допускает длительную обработку паром для стерилизации +130°C. Предназначен для работы с морской водой, щелочами, разбавленными органическими и неорганическими кислотами. Ограничения: сухой воздух, жиры, минеральное и растительное масло, бензин, бутан, пропан.
  4. VITON (белый)— применяется для фармацевтического производства. Выдерживает от -20°C до +200°C и кратковременную обработку паром для стерилизации +130°C. Предназначен для работы в среде минеральных и растительных масел, животных жиров, с различными видами топлива. Ограничения: перегретый водяной пар, растворители (ацетон), муравьиная кислота, уксусная кислота, газы и щелочи на основе аммиака.

Затвор поворотный является аналогом обычного крана шарового. Особых отличий в функциональном использовании их нету, главное помнить, что данный вид трубопроводной арматуры не предназначен для частичного регулирования жидкости. Внутри корпуса затвора, находится подвижный элемент, который выполнен в виде диска. Именно эта часть вращается вокруг своей оси. В открытом положении этот диск располагается параллельно основному потоку жидкости, а в закрытом –  перекрывает его. Данные задвижки могут регулироваться несколькими способами:

  • Вручную
  • Электроприводом
  • Пневмоприводом

Сфера применения дискового поворотного затвора

Данная деталь используется в трубопроводах, по которым передается:

  • Техническая, питьевая, морская вода
  • Слабоагрессивные среды
  • Газы
  • Гликольные смеси

Тепло- и водоснабжение, вентиляционные и газораспределительные системы, пожарные блоки – сфера установки дискового поворотного затвора. Изделия монтируются в трубопровод с помощью сварочных работ, резьбы, фланцевого соединения или клампа.

Как правильно устанавливать затвор шиберный

Установить заслонку шиберную самостоятельно не составит особого труда, главное придерживайтесь основных правил:

  • Убедитесь, что вы правильно подобрали стандарт, по какому выполнен затвор, с этим вам помогут наши менеджера, или сами можете сравнить данные по таблице у нас на сайте
  • Если вы выбрали затвор с присоединением под сварку, то изначально разберите его и снимите уплотнение, что б оно не деформировалось
  • Устанавливать затвор необходимо в открытом положении, дабы избежать заклинивания
  • Сделайте проверку на герметичность, перед запуском системы
