Клапан обратный нержавеющий с внутренней резьбой

Обратные клапаны из нержавеющей стали относятся к трубопроводной защитной арматуре.
Основная функция – не позволять потоку жидкости изменять направление движения.
Обратные клапаны пропускают текучую среду в одну сторону и автоматически не дают вернуться обратно, поэтому такие клапаны считается арматурой прямого действия.

Купить клапан обратный нержавеющий под сварку

Цена на обратные клапана из нержавеющей стали в нашей компании значительно ниже, чем у конкурентов. Широкий ассортимент продукции вас приятно удивит. Вы сможете купить клапан обратный из нержавеющей стали AISI304/AISI316 по низкой стоимости. Мы отправим продукцию в любой город Украины транспортными компаниями на ваш выбор. Свяжитесь с нами по телефону или электронной почте, и мы поможем вам выбрать и купить нержавеющие обратные клапана под приварку.

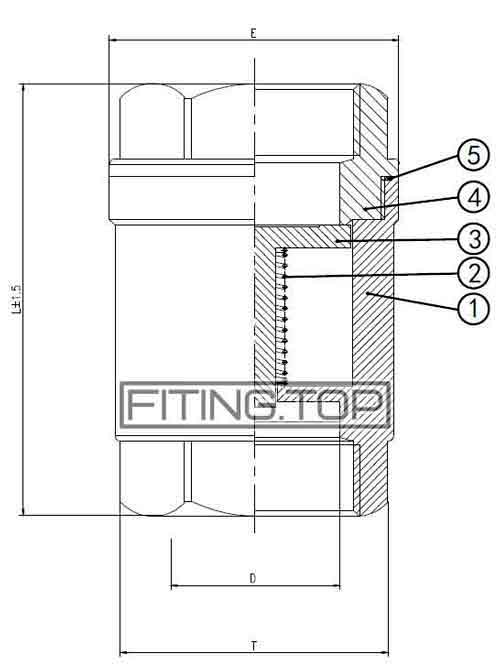

Основные составляющие клапана обратного:

  • Пружина
  • Тарелка
  • Шток
  • Корпус

Основная цель использования обратных клапанов это защита трубопроводов, оборудования, сосудов под давлением и насосов, а также уменьшение и ограничение вероятных течей в случае аварии или неполадок.

Важной особенностью обратных клапанов является возможность функционировать и в обычном режиме работы трубопровода, и в аварийном режиме, когда давление на различных участках меняется, что создает вероятность нарушения планомерного течения среды. При установке клапанов важно проконтролировать положение стрелки на корпусе – она должна совпадать с направлением потока.

Принцип действия обратного клапана из нержавейки следующий. Затвор открывается под воздействием рабочего потока, тем самым способствуя прохождению любой жидкости. При остановке потока затвор возвращается в исходное положение, не позволяя потоку сменить направление. Таким образом, механизм срабатывания приходит в действие за счет среды.

Изделия характеризуются:

  • прочностью нержавеющего корпуса;
  • хорошим эксплуатационным ресурсом блокирующего механизма;
  • устойчивостью к резкому оттоку и гидроударам.

Гидроудары способны разрушать отдельные участки трубопровода и выводить его элементы из строя. Данный вид арматуры позволяет разбить систему на изолированные отрезки, защищая линию от последствий гидроударов.

Материал изготовления нержавеющего клапана

Клапан обратный может быть выполнен из нержавеющей стали AISI 304 — пищевая аустенитная нержавеющая сталь, с низким содержанием углерода, главным образом востребована в пищевой промышленности и в средах с окислительным характером. Может быть использована при низких концентрациях сильных кислот (азотная, хлорная, соляная, серная) и при низких температурах, а также при средних температурах слабых кислот (яблочная, уксусная, лимонная, молочная). В Украине аналогом является сталь марки 08Х18Н10.

Или из нержавеющей стали AISI 316 — это улучшенная версия нержавейки AISI 304, она идёт с добавлением молибдена и имеет большее количество никеля в своём составе, что придаёт ей дополнительную коррозийную стойкость в окислительных средах. Например, кипящая 20%-ая фосфорная кислота, серная кислота при определенной концентрации и температуре, сернистый газ, горячие органические кислоты. Чаще всего используется в медицине и фармацевтических предприятиях. Сталь AISI 316 при высокой температуре имеет лучшее физические и механические свойства чем AISI 304.

Использование обратных клапанов из нержавеющей стали

Обратные клапаны устанавливаются в:

  • водопроводе;
  • охладительных устройствах редукторов;
  • котлах нагревания;
  • устройствах дренажа;
  • насосах.

Клапаны из нержавеющей стали марки AISI 304 и AISI 316 разрешены к применению в любых трубопроводах и системах разных отраслей промышленности, как пищевая, химическая или энергетическая. Пищевая нержавейка, из которой изготовлены данные обратные клапаны, может без вреда проводить, как питьевую воду, так и газ или жидкие химикаты.

Выбирая обратный клапан для разных видов сред, следует обратить внимание на их виды, в зависимости от вида подключения. Устанавливаются клапаны только по направлению потока, ориентиром служит стрелка на корпусе.

Виды подключения обратных нержавеющих клапанов

Клапаны могут подключаться к трубе такими способами:

  1. Муфтовое – соединение на резьбе, которая находится внутри или снаружи корпуса и муфте;
  2. Межфланцевое – присоединение к трубе при помощи прокладок между фланцев, установленных на трубе;
  3. Сварочное – соединение при помощи сварки на обоих концах клапана;
  4. Сварочно-резьбовое – тип соединения, когда с одного конца клапан заваривается, а с другого конца накручивается на резьбу.

Межфланцевое и муфтовое соединение используется в большинстве случаев, в частном или промышленном хозяйстве, на трубопроводах разных значений, водонагревательных и насосных сооружениях. Установка происходит, как горизонтальная, так и вертикальная.

Соединение с применением сварки применяется на промышленных объектах, на трубах большого и маленького калибра для прохождения газа и жидкостей.

Соединение при помощи сварки не дает возможности замены его в случае поломки без применения разреза труб, в отличие от муфтового, резьбового или межфланцевого соединения, когда отсоединение клапана происходит быстро и без усилий.

Стандарты изготовления клапанов

Клапан обратный под сварку нержавеющий выполнен по немецкому метрическому стандарту DIN 11850 и измеряется в миллиметрах. Один из самых распространённых стандартов в Европе и Украине для трубной и запорной арматуры. Так же может быть выполнен по шведскому стандарту SMS. Визуально ничем не отличается, но все измерения, будут идти в дюймах, что усложняет замеры метрическим штангенциркулем. Этот стандарт, более распространённый в пищевой промышленности в Европе. Трубопроводная арматура по стандарту SMS более экономичней, по сравнению с DIN, за счёт использования меньшего количества металла, что сказывается на толщине стенки, габаритных размерах и разницы в диаметре проходного отверстия. Но в связи с тем, что в Украине не особо распространён такой стандарт, то и выходит, что изделия имеют большую цену чем в стандарте DIN.

Клапан обратный нержавеющий с внутренней резьбой будет выполнен по стандарту ISO. По данному стандарту изготовлена вся резьбонарезная продукция, поэтому вы без труда сможете присоединить к нему резьбу, сгон, муфту американку или любое другое изделие с наружной резьбой. Диаметры начинаются от 3/8 дюймов и до 2 дюймов. Все габариты изделия указаны в таблице с размерами в соответствующем разделе сайта (в каждой товарной номенклатуре).

Межфланцевые клапана из нержавеющей стали AISI304 представлены у нас двух видов – клапана подпружиненный межфланцевый и обратный клапан «хлопушка». Из самого названия уже понятно, что они монтируются между двумя фланцами. Чтобы проходное отверстие клапана соответствовало размеру фланцев, настоятельно рекомендуем обращать внимание на то, что нужно купить фланец по стандарту ГОСТ 12820-80. В таком случае, все детали состыкуются между собой идеально и без зазоров.
