DIN 2999: что нужно знать о резьбовых соединениях в трубопроводной арматуре

Когда я только начинал работать с трубопроводной арматурой, одной из первых вещей, с которой пришлось разобраться, был стандарт DIN 2999. Казалось бы, просто резьба на фитинге. Но на практике от понимания этого стандарта зависит герметичность соединения, долговечность системы и, в конечном счете, безопасность всего производства. За двадцать лет работы я видел немало случаев, когда путаница со стандартами резьбы приводила к протечкам, простоям оборудования и серьезным финансовым потерям. Поэтому сегодня хочу поделиться своим опытом и рассказать, что же на самом деле представляет собой DIN 2999, где он применяется и почему важно не путать его с другими стандартами.

Что такое DIN 2999 и почему он важен

DIN 2999 – это немецкий стандарт, который определяет параметры трубной цилиндрической резьбы. Если говорить проще, это набор четких требований к форме, размерам и шагу резьбы на трубах и фитингах. Стандарт разработан Немецким институтом стандартизации (Deutsches Institut für Normung), отсюда и аббревиатура DIN.

Главная особенность этой резьбы в том, что она цилиндрическая, а не коническая. Это критически важный момент, который многие упускают. Помню случай на одном пивоваренном заводе, где монтажники попытались соединить фитинг с резьбой DIN 2999 и трубу с конической резьбой NPT. Результат был предсказуем – через неделю эксплуатации началась течь в месте соединения. Пришлось останавливать линию, сбрасывать давление, менять узел целиком.

Стандарт DIN 2999 охватывает диапазон размеров от 1/8 дюйма до 6 дюймов. В метрической системе это примерно от 6 мм до 150 мм по наружному диаметру. На практике чаще всего встречаются размеры от 1/4 до 2 дюймов – именно в этом диапазоне работает большинство трубопроводных систем на пищевых производствах.

Где применяется резьба по стандарту DIN 2999

За годы работы я встречал DIN 2999 в самых разных местах. Пивоварни, молочные комбинаты, фармацевтические производства – везде, где нужны надежные резьбовые соединения из нержавеющей стали. Особенно часто этот стандарт встречается на европейском оборудовании.

На пивоварнях резьба DIN 2999 используется в системах подачи воды, в линиях транспортировки сусла, на холодильных установках. Это логично – немецкие производители пивоваренного оборудования традиционно придерживаются своих национальных стандартов. Когда устанавливаешь варочный котел от Krones или Ziemann, можешь быть уверен, что большинство резьбовых соединений будет выполнено именно по DIN 2999.

Интересный момент: в системах высокого давления этот тип резьбы используется реже. Там чаще применяют фланцевые соединения или специальные быстроразъемные муфты. А вот для средних и низких давлений – до 16 бар – DIN 2999 отлично подходит. Я регулярно работаю с трубопроводами из стали AISI 304, где такая резьба показывает себя идеально.

Технические характеристики и особенности

Давайте разберемся в технических деталях. Угол профиля резьбы DIN 2999 составляет 55 градусов. Это отличает его от британского стандарта BSP, где угол тоже 55 градусов, но есть нюансы в допусках и классах точности. А вот американская резьба NPT имеет угол 60 градусов и к тому же коническую форму – совсем другая история.

Шаг резьбы зависит от размера. Для популярного размера 1/2 дюйма, например, шаг составляет 1,814 мм или 14 ниток на дюйм. Эти параметры я помню наизусть, потому что постоянно с ними сталкиваюсь. Когда заказываешь фитинги или проверяешь качество поставки, нужно четко понимать, что должно быть.

Один из важных моментов – класс точности резьбы. По DIN 2999 существуют классы A и B. Класс A – более точный, с меньшими допусками. Его используют там, где критична герметичность без дополнительных уплотнителей. Класс B допускает чуть большие отклонения, но зато проще в производстве и дешевле. На практике для большинства задач в пищевой промышленности вполне достаточно класса B с правильно подобранным уплотнением.

Герметизация соединений

Отдельная история – это уплотнение резьбы DIN 2999. Поскольку резьба цилиндрическая, сама по себе она не обеспечивает герметичность. Нужны дополнительные материалы. За годы практики я перепробовал разные варианты.

ФУМ-лента – самый распространенный вариант. Работает неплохо, но есть нюанс: наматывать нужно правильно. Всегда по часовой стрелке, если смотреть с торца резьбы, 8-12 оборотов для стандартных размеров. Слишком мало – будет течь, слишком много – можешь сорвать резьбу при затяжке. Видел такое не раз.

Лен с пастой – классика, которая работает десятилетиями. Особенно хорош для соединений, которые могут нагреваться. ФУМ при высоких температурах иногда подводит, а лен держится стабильно. Правда, с пищевыми системами нужно быть аккуратным – паста должна быть сертифицированной для контакта с продуктами.

Анаэробные герметики – современное решение. Удобные в работе, надежные, но дорогие. На крупных проектах, где бюджет позволяет, я часто рекомендую именно их. Особенно для соединений, к которым потом сложно добраться для обслуживания.

Был случай на молочном заводе: монтажники использовали неподходящую пасту на резьбе DIN 2999 в линии подачи молока. Через месяц лаборатория обнаружила посторонние включения в продукте. Пришлось разбирать весь участок, промывать, менять фитинги. Затраты были серьезные, не говоря уже о репутационных рисках. С тех пор я всегда обращаю внимание клиентов на выбор правильных уплотнительных материалов.

Отличия от других стандартов резьбы

Путаница между разными стандартами резьбы – одна из самых частых проблем, с которыми я сталкиваюсь. Давайте разберемся, чем DIN 2999 отличается от своих «коллег».

Британский стандарт BSP (British Standard Pipe) очень похож на DIN 2999. Угол профиля тот же, шаг резьбы близкий. В некоторых источниках даже пишут, что это практически идентичные стандарты. На практике есть небольшие различия в допусках, но в большинстве случаев фитинги BSP и DIN 2999 взаимозаменяемы. Проверял много раз – работает.

Американская резьба NPT (National Pipe Thread) – совсем другое дело. Она коническая, с углом профиля 60 градусов. Пытаться соединить NPT с DIN 2999 – это гарантированная протечка. Конус просто не сядет правильно на цилиндр. К сожалению, иногда внешне фитинги выглядят похоже, и неопытные монтажники путают. Результат всегда плачевный.

Метрическая резьба M – еще один вариант, который иногда встречается на трубопроводной арматуре. Но там совсем другая геометрия, другой шаг, другое назначение. Она больше подходит для крепежных элементов, чем для герметичных соединений.

На одном проекте по модернизации пивоварни пришлось работать с оборудованием от трех разных поставщиков: немецкого, американского и китайского. Там был полный набор – DIN 2999, NPT, BSP и даже какие-то экзотические китайские стандарты. Пришлось делать переходники, подбирать адаптеры, тщательно маркировать каждый узел. Заняло время, но зато потом при эксплуатации и обслуживании проблем не возникало.

Материалы и коррозионная стойкость

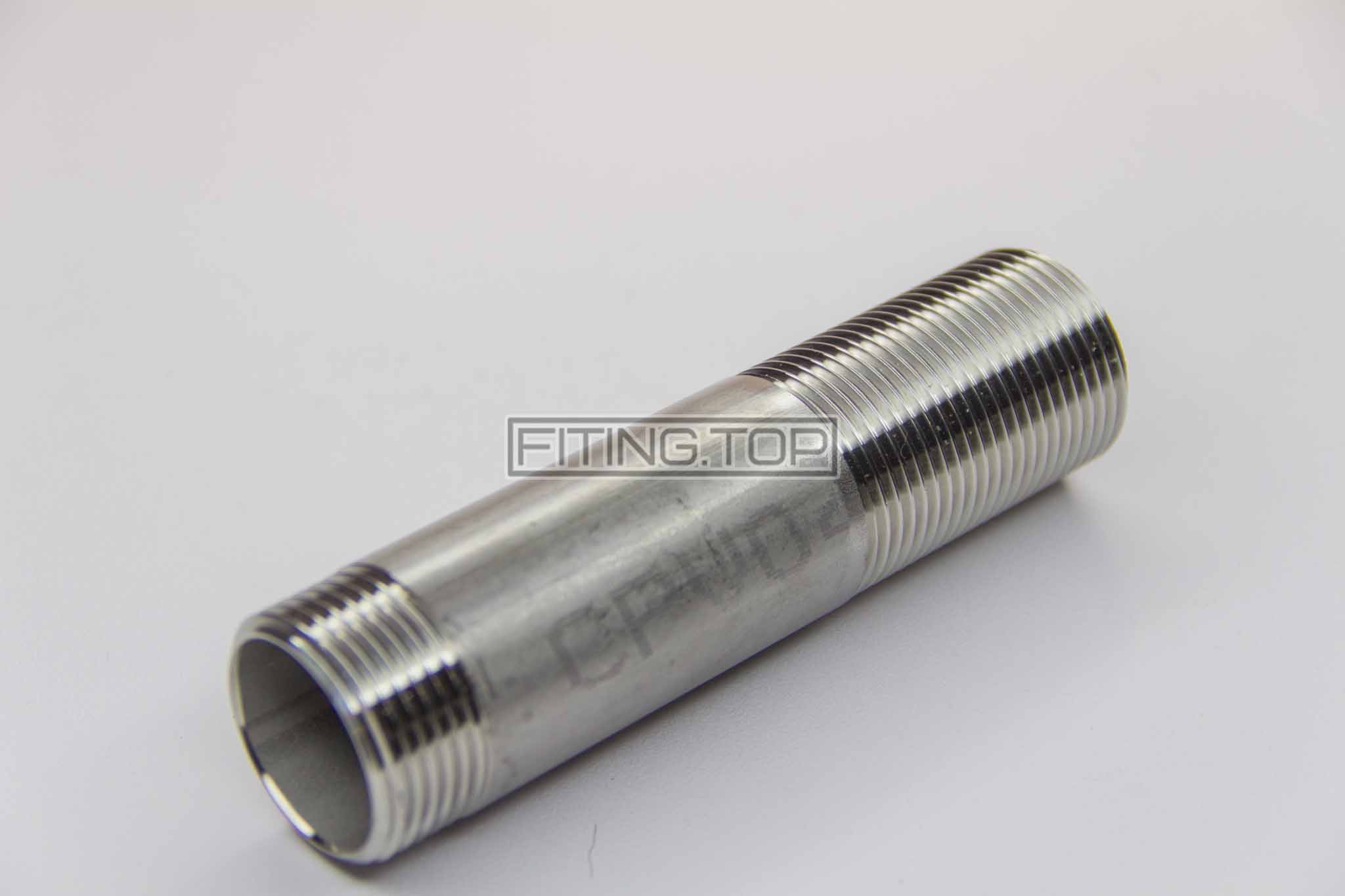

Когда речь идет о пищевом оборудовании, выбор материала для фитингов с резьбой DIN 2999 критически важен. Чаще всего используется нержавеющая сталь AISI 304. Это оптимальный баланс между коррозионной стойкостью, механическими свойствами и стоимостью.

AISI 304 содержит около 18% хрома и 8% никеля. Этого достаточно для работы в большинстве пищевых сред – вода, молоко, пиво, соки. Резьба из этой стали хорошо противостоит коррозии, не ржавеет, легко очищается. На пивоварнях я практически всегда рекомендую именно AISI 304 для трубопроводной арматуры.

Есть нюанс: при работе с агрессивными средами – например, с рассолами высокой концентрации или с кислотами – AISI 304 может не подойти. Тогда нужно смотреть в сторону более стойких сплавов. Но это уже специфические задачи, с которыми сталкиваешься не каждый день.

Качество изготовления резьбы тоже имеет значение. Фитинги из нержавейки могут быть литыми или точеными. Литые дешевле, но резьба на них менее точная. Точеные дороже, зато геометрия идеальная. Для ответственных узлов я всегда советую точеные фитинги – они служат дольше и проблем с ними меньше.

Монтаж и практические советы

Теперь о том, как правильно работать с резьбой DIN 2999 на практике. Первое правило – чистота. Перед соединением обязательно очисти резьбу от грязи, стружки, остатков старого уплотнителя. Звучит банально, но количество протечек из-за элементарной неаккуратности просто поражает.

Второе – правильный момент затяжки. Перетянешь – можешь сорвать резьбу или деформировать фитинг. Недотянешь – будет течь. Для стандартных размеров от 1/2 до 1 дюйма обычно достаточно затянуть руками с ключом, не прикладывая чрезмерных усилий. Чувствуешь, что соединение «село» – делаешь еще пол-оборота максимум. Это приходит с опытом.

Третий момент – проверка после монтажа. Даже если все сделал правильно, обязательно нужно провести гидроиспытание. Подаешь рабочее давление, а лучше в полтора раза больше, и смотришь на соединения. Любая капля – сигнал к переделке. Лучше потратить час на проверку, чем потом разбирать весь узел в аварийном режиме.

Был забавный случай: молодой монтажник затянул фитинг с резьбой DIN 2999 настолько сильно, что просто раздавил прокладку внутри. Герметичности, конечно, не получилось. Пришлось объяснять, что сила – не главное, главное – правильная техника.

Обслуживание и долговечность

Соединения по стандарту DIN 2999 при правильной эксплуатации служат годами. Но периодическое обслуживание все равно нужно. Рекомендую раз в год, во время планового простоя, проверять все резьбовые соединения на предмет износа и коррозии.

Особое внимание – узлам, которые работают с перепадами температур. Там резьба испытывает дополнительные нагрузки из-за теплового расширения. Если заметил потемнение металла вокруг соединения или следы коррозии – это повод для внимательной проверки.

На пивоварнях, где я регулярно работаю, практикуется такая схема: каждые два-три года резьбовые соединения на критичных участках разбираются, очищаются, наносится новый уплотнитель, и все собирается заново. Это продлевает срок службы и предотвращает внезапные отказы.

Срок службы фитингов из AISI 304 с резьбой DIN 2999 в нормальных условиях пищевого производства – легко 15-20 лет. Видел соединения, которые работали и дольше без единой протечки. Главное – не экономить на качестве при покупке и соблюдать технологию монтажа.

Выводы из практики

За двадцать лет работы с трубопроводной арматурой я понял одну простую вещь: стандарт DIN 2999 – это надежный и проверенный выбор для большинства задач в пищевой промышленности. Он не идеален, есть нюансы, но при правильном подходе проблем не возникает.

Главное – понимать особенности этой резьбы, не путать с другими стандартами, правильно выбирать уплотнители и соблюдать технологию монтажа. Тогда соединения будут служить долго и надежно, не создавая головной боли ни тебе, ни твоим клиентам.

Если ты работаешь с европейским оборудованием, особенно немецким, то знание DIN 2999 просто необходимо. Это как базовый язык, на котором «говорят» все компоненты системы. Научишься его понимать – сэкономишь массу времени, денег и нервов.

И последнее: не бойся спрашивать у поставщиков, уточнять стандарты, требовать документацию. Профессионалы всегда с пониманием относятся к таким вопросам. А если кто-то начинает уклоняться от ответов или уверять, что «все резьбы одинаковые» – это повод задуматься о смене поставщика. В нашем деле детали решают все, и правильный подход к таким вещам, как стандарт DIN 2999, отличает настоящего специалиста от дилетанта.
