Один из самых популярных вопросов в нашей сфере – это какое рабочее давление выдерживают нержавеющие трубы? Вроде вопрос сам по себе простой и на него должен быть короткий чёткий ответ. Но если начать разбираться, то возникает несколько уточняющих вопросов. Например, какая марка нержавеющей стали выдерживает большее давлении при всех прочих равных параметрах? Бесшовная труба выдержит большее давление, чем шовная? Ну и так далее. В этой статье мы попробуем разобраться что к чему и постараемся подробно ответить на вопрос какое давление выдерживает труба из нержавеющей стали и что на это влияет. Узнаем по какой же именно формуле рассчитывается точное давление, которое может выдержать труба из нержавеющей стали. И на примере конкретного диметра рассмотрим варианты из нескольких марок сталей. В самом конце этой статьи будет подробная таблица со всеми необходимыми параметрами: толщина стенки, диаметр трубы и различные марки нержавеющих сталей. Если вам нужен калькулятор толщины стенки нержавеющей трубы в зависимости от давления, то мы поможем рассчитать все необходимые данные.

Онлайн калькулятор: какое давление выдерживает нержавеющая труба

Если у вас нет желания разбираться в нюансах и вам нужен просто конкретный ответ, то предлагаем вам воспользоваться нашим онлайн калькулятором для расчёта давления нержавеющих труб. Просто введите все необходимые значения – наружный диаметр трубы, толщину стенки и марку стали. Калькулятор моментально выдаст вам ответ.

По какой формуле высчитывается рабочее давление нержавеющих труб?

Если вы все же хотите более подробнее разобраться в этом вопросе и онлайн калькулятора вам недостаточно, то предлагаем рассмотреть конкретную ситуацию на примере нержавеющей трубы диметром 70 мм со стенкой 2,0 мм из стали AISI 304. Это ходовая стандартная шовная труба по стандарту DIN 11850 (вы же можете точно также рассмотреть любой другой диаметр).

Чтобы определить, какое давление выдерживает шовная нержавеющая труба диаметром 70 мм с толщиной стенки 2 мм, нужно воспользоваться формулой расчета прочности труб по тонкостенной цилиндрической оболочке (формула Барлоу):

Формула Барлоу:

P= (2×S×t)/(D−t)

Где:

P — допустимое внутреннее давление (МПа)
S — допустимое напряжение материала (МПа)
t — толщина стенки трубы (мм)
D — наружный диаметр трубы (мм)

1. Определим входные данные:

Наружный диаметр (): 70 мм
Толщина стенки (): 2 мм
Материал: нержавеющая сталь (например, AISI 304)
Для нержавеющей стали AISI 304 допустимое расчетное напряжение S обычно принимается:
- При температуре до 20°C: 135 МПа (с учетом коэффициента запаса прочности)

2. Подставим значения в формулу:

$P =(2 \times 135 \times 2)/(70 - 2)$

3. Перевод в бары:

1 МПа = 10 бар

P=7,94×10≈79,4бар

✅ Итог: Шовная нержавеющая труба диаметром 70 мм и толщиной стенки 2 мм из стали AISI 304 выдерживает примерно 79 бар при условии равномерного внутреннего давления и температуре до 20°C.

❗ Важно:

Этот расчет носит ориентировочный характер.
При проектировании обязательно учитывать:
- Коэффициент сварного шва (обычно 0,7–0,85, если шов не рентгеноконтролирован)
- Коэффициент запаса прочности согласно ГОСТ или ASME
- Температурные условия эксплуатации
- Коррозионную среду и износостойкость

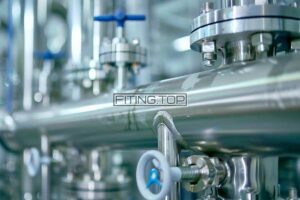

Какое давление выдержит бесшовная нержавеющая труба?

Для простоты примера возьмём те же исходные параметры. Для бесшовной нержавеющей трубы расчёт проводится по той же формуле Барлоу, но без снижения на коэффициент шва. Рассмотрим те же параметры:

📌 Входные данные:

Диаметр наружный (D): 70 мм
Толщина стенки (t): 2 мм
Материал: Нержавеющая сталь (например, AISI 304)
Допустимое напряжение (S): 135 МПа (для AISI 304 при температуре до 20°C)

📊 1. Формула Барлоу:

🧮 2. Подставим значения:

P=(2×135×2)/(70−2)

P=540/68≈7,94МПа

📈 3. Перевод в бары:

1 МПа = 10 бар

P=7,94×10≈79,4бар

✅ Итог для бесшовной трубы:

Без учёта шовного коэффициента бесшовная труба выдерживает такое же давление — примерно 79 бар при температуре до 20°C.

⚠️ Разница между шовной и бесшовной трубой:

При одинаковых условиях и расчетах теоретическое давление одинаково.
Но на практике у шовной трубы прочность ниже из-за возможных дефектов сварного шва.
Бесшовная труба безопаснее при высоких давлениях и динамических нагрузках.

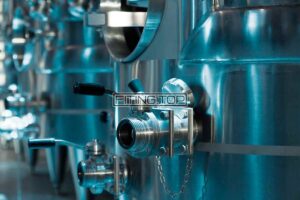

Как марка нержавеющей стали влияет на выдерживаемое давление в трубе?

Просто факт: разница в выдерживаемом давлении между разными марками нержавеющей стали есть, поскольку каждая марка стали имеет своё допустимое напряжение (предел текучести) при разных температурах. Рассмотрим наиболее распространённые марки: AISI 304, AISI 316, AISI 321, AISI 310. Чуть ниже сравним эти марки стали.

📊 Основные характеристики нержавеющих сталей:

Марка стали	Класс	Предел текучести (S), МПа при 20°C	Стойкость к коррозии	Особенности
AISI 304	Аустенитная	135 МПа	Универсальная	Высокая пластичность, хороша для CIP-систем.
AISI 316	Аустенитная	145 МПа	Очень высокая	Содержит молибден, устойчива к кислотам и хлоридам.
AISI 321	Аустенитная	140 МПа	Высокая	Термостойкость, подходит для трубопроводов пара.
AISI 310	Аустенитная	125 МПа	Средняя	Жаропрочная, выдерживает высокие температуры.

Теперь давайте для примера возьмём все ту же трубу 70*2,0 и рассмотрим, какое она выдержит давление при использовании разных марок стали.

🧮 Пример расчёта давления для бесшовной трубы (D = 70 мм, t = 2 мм):

Используем формулу Барлоу:

Диаметр наружный (D): 70 мм
Толщина стенки (t): 2 мм

✅ AISI 304 (S = 135 МПа):

P=(2×135×2)/(70−2)=540/68≈7,94МПа(79,4бар)

✅ AISI 316 (S = 145 МПа):

P=(2×145×2)/(70−2)=580/68≈8,53МПа(85,3бар)

✅ AISI 321 (S = 140 МПа):

P=(2×140×2)/(70−2)=560/68≈8,24МПа(82,4бар)

✅ AISI 310 (S = 125 МПа):

P=(2×125×2)/(70−2)=500/68≈7,35МПа(73,5бар)

📈 Сравнительная таблица давления для разных марок стали:

Марка стали	Предел текучести (S), МПа	Допустимое давление, МПа	Допустимое давление, бар
AISI 316	145	8,53	85,3
AISI 321	140	8,24	82,4
AISI 304	135	7,94	79,4
AISI 310	125	7,35	73,5

💡 Выводы:

AISI 316 выдерживает наибольшее давление благодаря более высокому пределу текучести и наличию молибдена.
AISI 310 менее прочна под давлением, но выигрывает в термостойкости.
Разница в давлении между марками может достигать 10–15%.
Для высоких температур (например, в паропроводах) лучше использовать AISI 321 или 310.
Для агрессивных сред (кислоты, соли) — AISI 316.

Максимально допустимое рабочее давление для нержавеющих круглых сварных труб: таблица

Показания максимального давления, которое выдерживают нержавеющие стальные трубы при температуре 20°с в соответствии со стандартами din 17457, 11850

Диаметр	Толщина стенки	Aisi 304-321 316 Ti кг/см2	AISI 304L-316L кг/см2
15	1	116	96
16	1	109	90
16	1,5	163	135
17,2	1,65	167	139
17,2	2	203	168
18	1	97	80
18	1,5	145	120
19,05	1	91	76
19,05	1,25	114	95
19,05	1,65	151	125
20	1	87	72
20	1,5	131	108
21,3	1,65	135	112
21,3	2	164	136
21,3	2,6	213	176
22	1	79	66
22	1,5	119	99
25,4	1	69	57
25,4	1,25	86	71
25,4	1,65	107	89
26,9	1,65	130	107
26,9	2	168	140
26,9	2,6	62	52
28	1	93	77
28	1,5	58	48
30	1	87	72
30	1,5	54	45
32	1,65	82	68
32	2	85	71
33,7	2,9	103	86
33,7	3,2	150	124
33,7	1	165	137
33,7	1,5	51	43
34	1	77	64
34	1,5	46	38
38	1	69	57
38	1,5	44	36
40	1	107	89
40	1,5	66	54
42,4	1,65	68	56
42,4	2	82	68
42,4	2,6	107	89
42,4	2,9	119	99
42,4	3,2	132	109
44,5	1,5	59	49
44,5	2	78	65
48,3	1,65	60	49
48,3	2	72	60
48,3	2,6	94	78
48,3	2,9	105	87
48,3	3,2	115	96
50	1,5	52	43
50	2	70	58
53	1,5	49	41
54	2	65	54
60,3	1,65	48	40
60,3	2	58	48
60,3	2,6	75	62
60,3	2,9	84	69
60,3	3,2	92	77
60,3	3.6	104	86
70	1,5	37	31
70	2	50	41
76,1	1,65	38	31
76,1	2	46	38
76,1	2,6	60	49
76,1	2,9	66	55
76,1	3,2	73	61
76,1	3,6	82	68
80	1,5	31	26
84	2	41	34
88,9	1,65	32	27
88,9	2	39	33
88,9	2,6	51	42
88,9	2,9	57	47
88,9	3,2	63	52
88,9	3,6	71	59
88,9	4	78	56
101,6	1,65	28	23
101,6	2	34	28
101,6	3	51	43
103	1,5	25	21
104	2	34	28
114,3	1,65	25	21
114,3	2,	30	25
114,3	2,6	40	33
114,3	2,9	44	37
114,3	3,2	49	40
114,3	3,6	55	46
114,3	4	61	51
129	2	27	22
139,7	2	25	21
139,7	2,6	32	27
139,7	3	37	31
139,7	4	50	41
154	2	23	19
156	3	34	28
168,3	2	21	17
168,3	2,6	27	22
168,3	3	31	26
168,3	3,6	37	31
168,3	4	41	34
204	2	17	14
205	2,5	21	18
206	3	25	21
219,1	2	16	13
219,1	2,6	21	17
219,1	3	24	20
219,1	3,6	29	24
219,1	4	32	26
254	2	4	11
256	З	20	17
273	2	13	11
273	2,6	17	14
273	3	19	16
273	3,6	23	19
273	4	26	21
