Ниппель переходной нержавеющий AISI304

Ниппель переходной нержавеющий решает одну конкретную задачу: соединить два узла разного диаметра без сварки и без переделки трубопровода. С одной стороны у переходника одна наружная резьба, с другой – другая, а посередине шестигранник под ключ, чтобы затянуть соединение как положено, а не пассатижами наугад. Такой фитинг из нержавеющей стали встречается практически везде, где есть резьбовые узлы: на пищевом производстве, в пивоварнях, на молокозаводах, в системах водоснабжения и в обвязке технологического оборудования. Изготавливается методом литья – это делает изделие заметно доступнее по цене, чем аналог, выточенный из прутка, при этом посадочные размеры выдерживаются стабильно от партии к партии.

Какую сталь выбрать – AISI 304 или AISI 316

AISI 304 – базовое решение для пищевых и технических сред
Для большинства задач нержавеющий ниппель переходной из AISI 304 закрывает вопрос полностью. Это классическая пищевая нержавейка: вода, молоко, пиво, сок, сжатый воздух и большинство технических сред без постоянного контакта с концентрированными кислотами спокойно живут на AISI 304 годами. Для линии пивоварни или молочного цеха это, как правило, оптимальный выбор.

Когда переходят на AISI 316
AISI 316 отличается от 304 добавкой молибдена, которая даёт устойчивость к хлоридам и кислым средам. Если на линии регулярно идёт агрессивная CIP-мойка концентрированными растворами, работа с фармацевтикой или химией, либо среда просто содержит хлориды – переплата за AISI 316 быстро окупается тем, что резьба не начнёт разрушаться изнутри, где это не видно глазом. Для чисто пищевого производства без контакта с агрессивной химией переплачивать обычно нет смысла.

Марка стали закрывает вопрос из чего сделано, а дальше встаёт вопрос практический – какой размер заказывать, и вот здесь чаще всего ошибаются.

Как точно определить нужный типоразмер с обеих сторон

Почему у переходника два разных размера
Ключевая особенность этого фитинга – у него не один размер, а два, и перепутать их местами несложно, если заранее не свериться, куда какая сторона идёт. Перед заказом стоит явно зафиксировать: диаметр А – к насосу, диаметр Б – к крану, и только потом выбирать позицию в каталоге.

Ду и фактический диаметр резьбы – в чём разница
Момент, который путает даже опытных монтажников. Условный диаметр Ду – округлённое обозначение для удобства, а не реальный размер резьбы в миллиметрах. Например, Ду 15 в дюймах – это 1/2 дюйма, а фактический наружный диаметр резьбы там около 20,9 мм, вовсе не 15 мм. Если при замере штангенциркулем число не совпадает с Ду в паспорте – это нормально, просто сверяйтесь по таблице соответствия, а не пересчитывайте на глаз.

Есть два варианта – сложный и простой. Сложный – это когда вы понятия не имеете, что такое ниппель и как узнать его диаметр. Здесь уже придется звонить нашему консультанту, и он уже вам скажет, что именно следует померить в детали, в которую будет вкручиваться ниппель. Скорее всего он скажет вам замерить внутренний размер резьбы в миллиметрах. Поэтому, приготовьте заранее штангель или линейку. Как маленький лайфхак, можем рассказать следующее. Допустим, у вас уже есть две детали с внутренними резьбами. которые нужно соединить между собой. Если это новые детали, то в 98% случаев на данных изделиях будет нанесен размер. Например, на всех наших деталях (будь то кран шаровой, муфта прямая или клапан обратный) будет нанесен обязательно размер изделия и марка стали.
Ну и второй вариант довольно легкий. Вы знаете размер деталей, в которые нужно вкрутить ниппель. Если знаете их размер в «Ду», можете посмотреть по таблице сколько это будет в дюймах. Если знаете размер в дюймах – еще лучше. Просто посмотрите у нас на сайте, какие доступны размеры и сделайте заказ. Данные ниппеля отлично стыкуются со стандартным резьбовым фитингом – муфта, американка, тройник резьбовой, отвод резьбовой, футорка и прочее.

Размеры ниппеля из нержавеющей стали

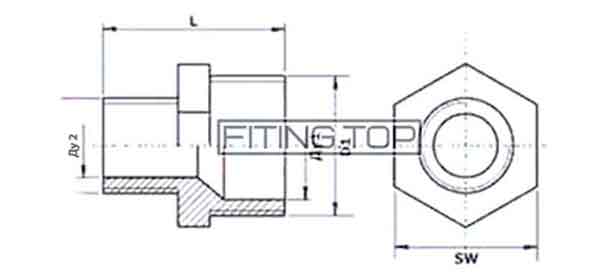

Во вкладке характеристика на данной странице вы найдете подробную таблицу с размерами. Там есть размер в дюймах с одной стороны ниппеля и с другой, есть размер шестигранника, а также общая длина изделия. Мы стараемся поддерживать размеры от 1/8″ до 4″. Самые ходовые размеры – от 3/8″ до 2″. Они у нас присутствуют в большом ассортименте. Все остальные позиции поддерживаем в небольшом количестве.

Что такое ниппель переходной нержавеющий и когда он нужен

Конструкция и принцип работы

По сути это литая заготовка с двумя наружными резьбами разного диаметра на концах. Шестигранник между ними – не декоративный элемент, а рабочая часть: без него изделие пришлось бы затягивать газовым ключом за саму резьбу, а это верный способ её сорвать.

Чем отличается от равнопроходного ниппеля

Путаница здесь встречается регулярно, поэтому стоит сразу расставить точки над i. Равнопроходной ниппель соединяет две одинаковые по диаметру детали в одну линию – обе резьбы у него совпадают. Переходной ниппель устроен иначе: одна сторона у него специально больше другой. Если кран в узле на 3/4 дюйма, а насос – на 1/2 дюйма, нужен именно переходной вариант, а не связка из пары фитингов через муфту.

Типичные сценарии применения

Чаще всего переходник нужен там, где узел собирался поэтапно и разными руками: докупили насос другого типоразмера, поставили новый кран, взяли фильтр от другого поставщика. Один компактный переходник закрывает разницу в диаметре за секунды вместо того, чтобы городить связку из нескольких фитингов.

Где купить нержавеющий ниппель переходной в Украине

Выбрать и купить переходные ниппеля из нержавеющей стали AISI 304 по низкой цене вы можете в данном интернет магазине. Мы находимся в Киеве и отправляем продукцию Новой почтой во все населенные пункты Украины. Благодаря собственному складу отгрузка продукции осуществляется в день заказа или на следующий день. Для получения более подробной информации свяжитесь с нашими консультантами.

Как выбрать и купить ниппель переходной нержавеющий: видео

Нержавеющий ниппель переходной: 3D

Начните тянуть, чтобы вращать изображение.
