Среди них есть компоненты, которым вы доверяете, чтобы защитить ваше оборудование от вредных примесей. Все, от трубок до прокладок, должно выполнять свою работу идеально, иначе ваша компания может понести дорогостоящие расходы, включая простой системы или порчу продукта.

Таким примером прецизионного оборудования, используемого в пищевой промышленности, производстве напитков и фармацевтической промышленности, являются фитинги с кламп соединением. Лучше понимая, что это такое, как они работают и какие есть варианты, вы будете знать, какие из них выбрать для ваших уникальных производственных процессов.

В этом вам помогут разнообразные сантехнические трубы, отводы, тройники, затворы, краны и клапана. Важным компонентом этого технологического оборудования являются фитинги с CLAMP  зажимом.

Эти фитинги позволяют соединять различные участки технологических линий с разными размерами и видами деталей. Например, предположим, что у вас есть 8-дюймовая линия, которую необходимо уменьшить до 4-дюймовой. Чтобы обеспечить этот переход, вам, скорее всего, понадобится концентрический Clamp переходник размером 8 x 4 дюйма. Ну или, чтобы соединить отвод с затвором без сварки, можно использовать эти детали с кламповыми присоединениями.

Именно это и делают фитинги с кламповым соединением. После того, как вы состыкуете между собой два участка трубопроводной системы через кламп соединение, данные детали гарантированно соединяться герметично и прочно.

Эти фитинги чрезвычайно универсальны, и это еще одна причина, по которой они стали такими популярными. Вы можете использовать их для установления соединений между большим количеством конечных точек с помощью адаптеров разных типов. Наружная/внутренняя трубная резьба NPT (National Pipe Thread), приварные заглушки, затворы дисковые и краны шаровые — это лишь несколько примеров. Их также можно собирать различными способами, чтобы обеспечить любую конфигурацию компоновки, которая может потребоваться вашему предприятию.

Альтернативные виды присоединений

Помимо кламповых соединений существуют и другие способы состыковки двух участков трубопровода. Они не лучше и не хуже, просто кому-то будет удобнее пользоваться одним способом, кому-то другим. Например, вместо клампов, вы можете использоваться молочное соединение (резьбовое соединение). Данная деталь считается быстросъемным соединением, рассчитано на приблизительно такое же давление, используются такие же материалы уплотнений, но есть свои нюансы – гайка затягивается не руками, а специальным ключом. Также детали можно соединить обычной трубной резьбой, ну или вообще просто приварить их между собой. Тут уже выбирать и решать вам.

Муфта молочная (резьбовое соединение) в сборе и по частям (штуцер конический и резьбовой, гайка шлицевая, уплотнение NBR/EPDM, гайка глухая, штуцер шланговый конический и многое другое.

Резьбовой фитинг: ниппель приварной и с шестигранником, муфта прямая и переходная, сгон, контргайка, муфта американка, тройник, заглушка, отводы ВВ и ВН, футорка и многое другое.

Приварной фитинг по стандарту DIN, SMS и ISO: отводы, переходы, тройники прямые и переходные, клампы, муфты, заглушки, фланцы, крестовины, шланговые надставки и многое другое.

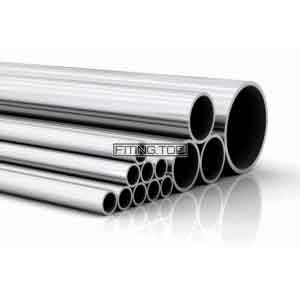

Трубы различные не только по диаметру и толщине стенки, но ещё и по форме – круглая, квадратная, прямоугольная.

Для прокладки можно выбрать различные материалы, обеспечивающие полную герметичность соединения. Популярные варианты включают в себя:

Силикон EPDM

PTFE Viton

Чтобы создать надёжное соединение с помощью фитинга под кламп соединение, соедините два штуцера вместе, установив прокладку между их двумя поверхностями. Затем закрепите соединение с помощью хомута, а потом затяните его вручную до упора.

Рекомендуемое давление для затяжки барашковых гаек кламп зажимов составляет 25 дюймов/фунт (3 ньютон-метр [Н·м]) крутящего момента .

Перед затяжкой убедитесь, что уплотнительное кольцо правильно сидит в гнёздах на обеих поверхностях штуцеров. Неправильная центровка здесь является одной из основных причин протечек. Установив прокладку, ослабьте хомут, чтобы его можно было надеть на концы фланцев. Прежде чем начинать затягивать, потратьте минутку и проверьте, находятся ли они в пазах зажима.

Мы не рекомендуем ничего, кроме ручного затягивания хомутов для надёжного и герметичного соединения. Иногда монтажники выбирают механические средства, чтобы быть на 100% уверенными в надёжности соединения и отсутствии утечек.

Это серьёзная ошибка, которая может привести к повреждению фитинга, прокладки или того и другого. Чрезмерная затяжка может привести к чрезмерному давлению и потенциальному вздутию прокладки, вдавливанию её в трубопровод и созданию зоны застоя, на которой будут скапливаться бактерии.

Позвольте прокладке делать то, для чего она предназначена, и прилагайте столько давления, сколько сможете, удобно поворачивая барашковую гайку рукой.

Конечно, это не значит, что крепкая затяжка не важна. Когда хомуты затянуты недостаточно, между втулками и прокладкой остаются зазоры. Даже если это не пройден к капанию, такого зазора будет достаточно, чтобы задержать материалы там, где не могут быть достигнуты методы очистки на месте (CIP). Таким образом, это только вопрос времени, когда бактерии начнут расти. Поэтому, затяните хомут на столько прочно руками, на сколько это будет целесообразно в данном случае.

В пищевой промышленности, производстве напитков и биофармацевтической промышленности, где чистота имеет большое значение, это является важным преимуществом.

При этом то, как часто вы решите чистить свои фитинги, будет зависеть от отрасли, в которой вы работаете, и законов, которые вам необходимо будет соблюдать.

Для компаний, которые производят пиво или вино или просто нуждаются в регулярном прохождении воды по трубам, может оказаться необходимым выполнить несколько производственных партий, прежде чем потребуется какая-либо очистка или проверка фитингов. В любом случае, все зависит от каждой конкретной ситуации отдельно.

С другой стороны, многим компаниям, производящим пищевую или фармацевтическую продукцию, возможно, придется разбирать и проверять свое оборудование после каждого запуска.

В любом случае простая сборка CLAMP фитингов позволяет легко их разбирать, когда необходим визуальный осмотр. По крайней мере, полезно оценить эффективность методов уборки вашей компании.

Не забывайте и о прокладках. Хотя два штуцера и зажим, безусловно, важны, нельзя упускать из виду состояние вашего уплотнения. Проверьте, нет ли потертостей и трещин, а также пятен и мусора, которые должны исчезнут после тщательной чистки. Эмпирическое правило в отношении прокладок всегда гласит: «Лучше перестраховаться, чем потом сожалеть». Стоимость замены этих компонентов – даже если вам придется делать это регулярно – будет намного меньше, чем стоимость загрязнённой технологической линии.

Опять же, точный процесс очистки ваших фитингов – и частота, с которой вы его выполняете – могут регулироваться политикой компании, лучшими отраслевыми практиками, а также государственными постановлениями. Тем не менее, вот несколько основных советов по уходу за фитингами и кламп соединением.

• После снятия фитинга для чистки или технического обслуживания обязательно осмотрите кламп патрубки (штуцера), чтобы убедиться, что они по-прежнему идеально выровнены. Идеальное выравнивание имеет решающее значение. Вы не можете полагаться, что ваш зажим будет затягивать компоненты или целые трубы на место, поэтому эта проблема будет только усугубляться, пока её не решат должным образом.
• Проверьте зазор между двумя кламповыми штуцерами. Он должен быть такой же ширины, как и прокладка вашего клампа, чтобы минимизировать нагрузку на трубы.
• Осмотрите поверхность штуцеров, прокладку и хомуты на наличие дефектов. Помните, что даже самые незначительные дефекты могут привести к дорогостоящим загрязнениям и утечкам.
• Осмотрите штуцера на наличие остатков, которые могут нарушить правильное функционирование новой прокладки, не позволяя ей правильно встать на место. Если остатки остались, очистите их. Не пытайтесь соскрести их чем-то вроде отвёртки, так как это может привести к появлению царапин, в которых в конечном итоге скроются бактерии.

Всякий раз, когда вы  устанавливаете  новую прокладку, на всякий случай стоит заранее ее осмотреть. Очевидно, что с фитингами Tri-Clamp ни в коем случае нельзя использовать прокладки с истекшим сроком годности или повреждённые прокладки. Тем не менее, даже новая прокладка  время от времени может  иметь дефект, поэтому стоит внимательно осмотреть ее, прежде чем использовать.

Если в вашем производственном процессе используются паропроводы высокого давления, вам следует проверить зажимы на наличие изменений крутящего момента. Сжатие прокладки может варьироваться в зависимости от термоциклирования.

Наконец, ваше технологическое оборудование может испытывать вибрацию от насосов и других механических устройств. По этой причине важно часто проверять зажимы, чтобы убедиться, что они не ослабляют хватку. Мы рекомендуем составить ежедневный, еженедельный или ежемесячный графики проверки всех кламповых фитингов, чтобы убедиться в их правильной установке (частоту проверки можете решить самостоятельно в зависимости от вашего конкретного случая).

Вот несколько советов, которые помогут вам правильно выбрать нужный размер клампового соединения. Даже если у вас не получится это сделать самостоятельно, вы всегда можете обратиться к нашим специалистам по телефону или электронной почте.

• Правильно № 1 для клампов. Все приварные фитинги (и кламп в том числе) меряются по НАРУЖНОМУ размеру. То есть, если у вас уже есть труба 52 мм, то вам нужен кламп тоже 52 мм. Так как эти две детали будут привариваться друг к другу в стык, то их НАРУЖНЫЕ размеры должны в идеале совпасть.
• Исходя из первого правила, нам нужно померить наружный размер штуцера по наружи. Либо, если вы выбираете этот штуцер по таблице, то смотрите именно этот параметр – наружный размер приварочной части.
• Для проверки в некоторых случаях желательно измерить еще и наружный диаметр обжимной части штуцера. В некоторых ситуациях это и в правду очень важно знать, так как стандарты изготовления клампов часто отличаются между собой.
• Проверить оставшиеся параметры по таблице. Мы не знаем для какой цели и в кокой ситуации подбираете себе клампы. Поэтому, если у вас есть возможность, то просто возьмите нашу таблицу с размерами и внимательно пройдитесь по каждому параметру. Это не займёт много времени, зато вы точно будете уверены, что закажите именно ту деталь, которая действительно нужна.

Как правильно выбрать соединение CLAMP: видео

Кламп соединение: размеры по стандарту DIN, SMS и ISO

Чуть ниже вы можете скачать подробную таблицу с размерами клампов по стандарту DIN, SMS и ISO. В ней есть все необходимые размеры кламп штуцера, хомута и уплотнения для того, чтобы правильно и чётко выбрать необходимую деталь.







Температурные характеристики прокладок

Материал	Диапазон температур
Силикон (Q)	-30°С/+150°С
EPDM (этилпропилен)	-35°С/+150°С
PTFE (Тефлон)	-40°С/+180°С
NBR	-20°С/+100°С

Какая сталь лучше AISI 304 или AISI 316? Какую марку стали выбрать при выборе деталей? Какая нержавейка подходит для пищевого производства, а какая для фармацевтического производства? На самом деле это сложные и важные вопросы, на которые нужно точно знать ответ, перед тем как выбрать ту или иную деталь. Так как мы не знаем вашу конкретную ситуацию, в идеале будет лучше, если вы проконсультируетесь с вашим конструктором или технологом. Если же у вас нет такой возможности, тогда советуем изучать статьи на тему Нержавеющая сталь AISI 304 (EN 1.4301) и Нержавеющая сталь AISI 316 (CF8M, 1.4401). В них мы подробно описали самые часто встречающиеся ситуации.

Если вкратце и максимально упрощённо, то для удобства можно разделить эти две марки стали на такие условные группы.

• Нержавеющая сталь AISI 304 чаще всего будет использоваться на пищевых предприятиях и там, где обычная черная сталь не справляется. Часто латунь могут поменять на нержавейку и она явно прослужит дольше и качественнее.
• Кислотостойкая нержавейка AISI 316 зачастую будет использоваться в тех случаях, где 304-я сталь не справится. Например, это будет фармацевтическое производство, предприятия, которые используют кислоты и щелочи и прочее в таком духе.

Заключение

Как вы теперь знаете, выбор фитингов с кламп соединением может быть относительно небольшим по сравнению с остальной частью вашей работы, но они служат чрезвычайно важной цели. Доступные варианты максимально разнообразны и должны закрыть вашу задачу почти в любой ситуации.

Более того, теперь, когда вы лучше разбираетесь в этих фитингах, вы также можете чувствовать себя намного увереннее в выборе того, какие из них требуются для вашего производственного процесса.

Каким бы сложным не было ваше оборудование, вы всегда можете положиться на CLAMP соединение в сборе. Лучше понимая, что это такое, как они работают и доступные варианты, вы будете знать, какие из них выбрать для ваших уникальных производственных процессов.
