Кран для рівнеміра – деталь, з якої починається будь-який візуальний покажчик рівня рідини в закритій ємності: від невеликого бака на сироварні до великої ємності для зберігання виноматеріалу на винзаводі, молочному чи харчовому виробництві. За двадцять з гаком років роботи з трубопровідною арматурою я регулярно бачу одну й ту саму плутанину: замовник бере “якийсь там кран для рівнеміра”, отримує деталь, а вона не стає на місце, бо потрібні одразу два різних крани – верхній і нижній, і в кожного своє завдання. Розбиратися в цьому навпомацки дорого: зірвана різьба на баку, тріснута трубка, простій лінії на пару днів. У цій статті розберемо, з чого складається вузол рівнеміра, чим нижній кран принципово відрізняється від верхнього, чому для цієї деталі стандартом стала нержавіюча сталь AISI 304 і як підібрати різьбу, діаметр трубки та ущільнення під конкретний продукт, щоб усе стало з першого разу.

Із чого складається візуальний рівнемір і де в ньому місце крана для рівнеміра

Почну з того, що саме “рівнемір” у розмові технологів і монтажників рідко означає електронний прилад. У восьми випадках із десяти на харчовому чи хімічному виробництві йдеться про просту й перевірену часом механіку: трубку, по якій видно рівень рідини в баку, і два крани, які цю трубку тримають на тілі ємності.

Вузол складається з трьох частин. Нижній кран кріпиться в нижній частині резервуара і відкриває рідині шлях у трубку. Верхній кран фіксує трубку зверху і з’єднується з верхньою частиною ємності, зазвичай вище робочого рівня рідини, щоб тиск усередині бака і в трубці вирівнювався. Сама трубка, скляна або з прозорого полімера, затискається між двома кранами і слугує вікном, крізь яке видно рівень. Якщо ємність висока, а однієї трубки не вистачає, між відрізками ставлять з’єднувальну муфту рівнеміра – по суті такий самий кран, тільки без прямого виходу на бак.

Чому кран для рівнеміра не можна підбирати окремо від трубки

Ключова помилка, яку я бачу у новачків у цій темі: намагатися підібрати кран для рівнеміра як самостійний товар, окремо від трубки. Діаметр посадочного місця під трубку, довжина затискної частини, тип ущільнення – усе це має збігатися з конкретною трубкою, яку ви ставите. Купити кран “взагалі” і потім шукати під нього трубку – це шлях назад у магазин за другою деталлю.

Тепер, коли зрозуміло, з чого складається вузол загалом, розберемо детальніше, чим один кран відрізняється від іншого, тому що переплутати їх місцями – друга за частотою помилка при першому замовленні.

5309 А Нижній кран для рівнеміру: різні завдання, різна конструкція

На перший погляд обидва крани виглядають майже однаково: корпус, різьба для приєднання до бака, затиск під трубку. Різниця в деталях, але вона принципова.

Нижній кран рівнеміра: кріплення плюс відбір проб

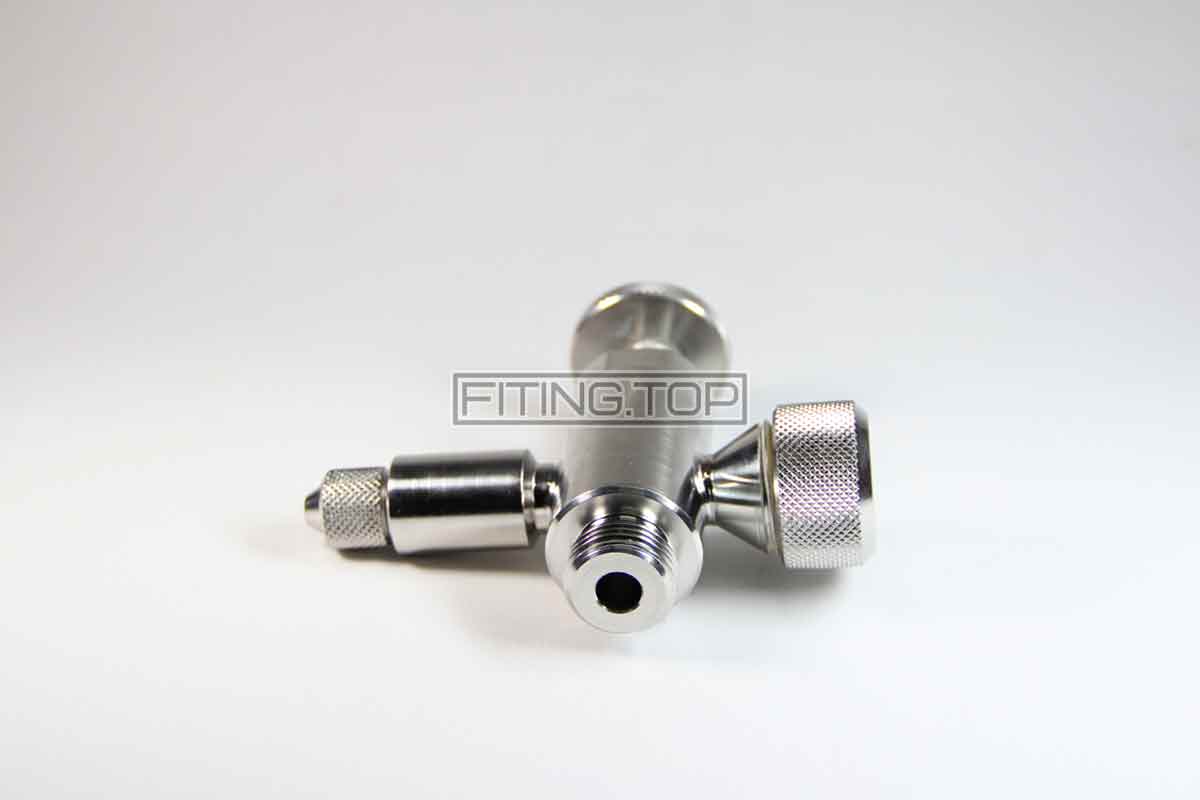

Нижній кран рівнеміра, як правило, оснащений додатковим патрубком або окремим виходом для відбору проб. Працює це просто: у нижнього крана є окремий вентиль або заглушка збоку від основного тіла, і для відбору проби його на кілька секунд відкривають, дають рідині стекти в підставлену ємність і знову закривають, не чіпаючи основний потік через трубку. На виробництвах, де регулярно перевіряють в’язкість, кислотність або просто візуально оцінюють продукт, це не опція, а обов’язкова вимога. Мені не раз доводилося пояснювати замовнику, який заощадив і взяв два однакових крани без пробовідбору, що тепер для контролю якості доведеться або частково зливати бак через донний клапан, або доварювати в лінію окремий кран, а це вже зварювальні роботи на готовій ємності.

Верхній кран: фіксація трубки і зв’язок з атмосферним тиском

Верхній кран влаштований простіше: його завдання – зафіксувати трубку зверху і забезпечити сполучення з атмосферним тиском усередині бака вище рівня рідини. Без цього трубка або не покаже реальний рівень, або рідина в неї взагалі не підніметься. У частині моделей верхній кран додатково виконує роль дренажного або вентиляційного відводу, але це вже залежить від конкретного виконання, і тут я раджу звірятися з кресленням моделі, а не вважати це універсальним правилом.

Розібравшись із тим, хто з кранів за що відповідає, логічно перейти до матеріалу, з якого їх роблять, тому що від цього безпосередньо залежить термін служби всього вузла.

Нержавіюча сталь AISI 304 для крана рівнеміра: коли переходять на AISI 316

Хімічна стійкість AISI 304 до харчових і слабоагресивних середовищ

AISI 304 стала фактичним стандартом для кранів рівнеміра не випадково. У складі цієї сталі близько 18% хрому і 8% нікелю, що дає стійку захисну оксидну плівку і достатню стійкість до більшості харчових середовищ, слабких кислот і лугів. Для молока, пива, вина, води і більшості харчових рідин цього більш ніж достатньо, і переплачувати за дорожчий сплав немає сенсу.

Коли потрібен стійкіший аналог з молібденом

Інша справа – хімічні та фармацевтичні виробництва, де в контакті з деталлю опиняються хлориди, концентровані кислоти або інші агресивні середовища. Тут на перший план виходить стійкіший аналог з додаванням молібдену, який помітно підвищує опір точковій корозії саме в присутності хлоридів. У TRiNOX ця марка сталі фігурує в каталозі як AISI 316, і я рекомендую переходити на неї в той момент, коли склад продукту в ємності виходить за межі нейтральних харчових рідин.

З матеріалом визначилися, але кран для рівнеміра має ще фізично підійти до вашої ємності і трубки, а це окрема і не менш важлива тема.

Різьба і діаметр трубки: як підібрати кран для рівнеміра під свою ємність

G, BSPT і NPT: як визначити, яка різьба стоїть у вас

Тут починається зона, де найчастіше помиляються навіть досвідчені монтажники, тому що візуально різні типи різьби майже невідрізнимі, а поєднати їх напряму не можна.

Перш ніж розбирати типи різьби, корисно зрозуміти, як визначити, яка різьба стоїть саме у вас, не відкручуючи старий кран навмання. Перший орієнтир – паспорт або креслення на ємність, якщо він зберігся: там тип різьби зазвичай вказаний прямо. Якщо документації немає, подивіться на профіль різьби при хорошому освітленні: циліндрична різьба G має рівні, паралельні один одному витки по всій довжині, а конічна різьба помітно звужується до кінця. Додатково можна виміряти крок різьби різьбоміром – саме крок, а не діаметр, найчастіше видає стандарт, оскільки у G, BSPT і NPT він відрізняється навіть при схожому номінальному розмірі.

Далі варто розібратися, що означає кожен стандарт. Європейський стандарт, з яким найчастіше працює TRiNOX, це циліндрична різьба G, наприклад G 1/2″ із зовнішнім діаметром близько 20,9 мм. На різьбі G конічну, тобто трохи звужену, нарізку має тільки зовнішня різьба – та сторона з’єднання, яка входить усередину відповідної частини, чи то сам кран, чи патрубок на баку, залежно від конкретного виконання вузла. Внутрішня різьба у відповідної частини завжди циліндрична, і конуса на ній бути не може. При повній затяжці конічна зовнішня різьба щільно сідає в циліндричну внутрішню, і для герметичності цього достатньо без окремого ущільнювача. ФУМ-стрічка тут працює необов’язковою підстраховкою, а не основним способом герметизації, і накручувати її шарами про запас сенсу немає.

Зовсім інша історія з конічними різьбами: британська BSPT, що позначається R або Rc, і американська NPT. У них зовнішня і внутрішня різьба конічні з обох боків, самоущільнювальні за рахунок заклинювання витків, і обидві комплектуються ФУМ-стрічкою як штатним способом герметизації. Різниця між ними в куті профілю різьби: у BSPT це 55 градусів, у NPT – 60, і на око цю різницю не побачити, але накрутити деталь з NPT на посадочне місце під BSPT або G можна тільки з ризиком зірвати різьбу або отримати негерметичне з’єднання. Був випадок, коли завод отримав партію арматури, замовлену за каталогом в американського постачальника, і половина кранів не стала на європейські баки саме через цю невідповідність стандартів різьби.

Діаметр трубки рівнеміра: орієнтири і точний замір

Другий момент, не менш важливий: діаметр самої трубки рівнеміра для крана. На практиці найчастіше трапляються трубки діаметром 20 мм – це зручний орієнтир при першій прикидці, але не заміна точному заміру. Діаметр має збігатися з посадочним гніздом крана буквально в міліметрах, а не приблизно. Перед замовленням я завжди раджу заміряти наявну трубку штангенциркулем, а не покладатися на пам’ять або старе креслення, яке могло не відповідати тому, що реально стоїть на баку зараз.

Монтаж крана для рівнеміра: порядок збирання і часті помилки

Послідовність: нижній кран, трубка, верхній кран

Порядок збирання вузла інтуїтивно зрозумілий, але саме на монтажі витрачається найбільше нервів і часу, якщо пропустити пару нюансів.

Спочатку встановлюється нижній кран на резервуар, потім у його затиск заводиться трубка, і тільки після цього зверху накручується верхній кран, який фіксує трубку з іншого кінця. Збирати у зворотному порядку технічно можна, але незручно: трубку складніше виставити строго вертикально, якщо верхня точка кріплення вже закріплена.

Три помилки, які найчастіше призводять до протікання

Із помилок, які трапляються регулярно: перетяжка різьбового з’єднання, через яку ущільнення продавлюється і втрачає форму вже при першому збиранні; монтаж без прокладки там, де вона передбачена конструкцією – для конічних різьб BSPT і NPT, а не для G, де герметизація йде по самій різьбі – з розрахунку на те, що і так зійде; і перекіс трубки відносно осей верхнього і нижнього крана, через який виникає постійна механічна напруга, і трубка з часом тріскається саме в точці перекосу, а не від тиску.

Окремо скажу про момент затяжки: зусилля ключа тут має бути помірним, орієнтир – різьба повинна щільно сісти, а ущільнення, там де воно є, злегка обтиснутися, а не бути роздавленим. Якщо після збирання вузол підтікає, у дев’яти випадках із десяти проблема не в браку деталі, а в тому, що сторони з’єднання переплутані, ущільнення забули там, де воно потрібне, або різьбу перетягнули.

Після того як вузол змонтований і працює, розмова логічно переходить до того, що відбувається з ним далі, а саме до обслуговування.
