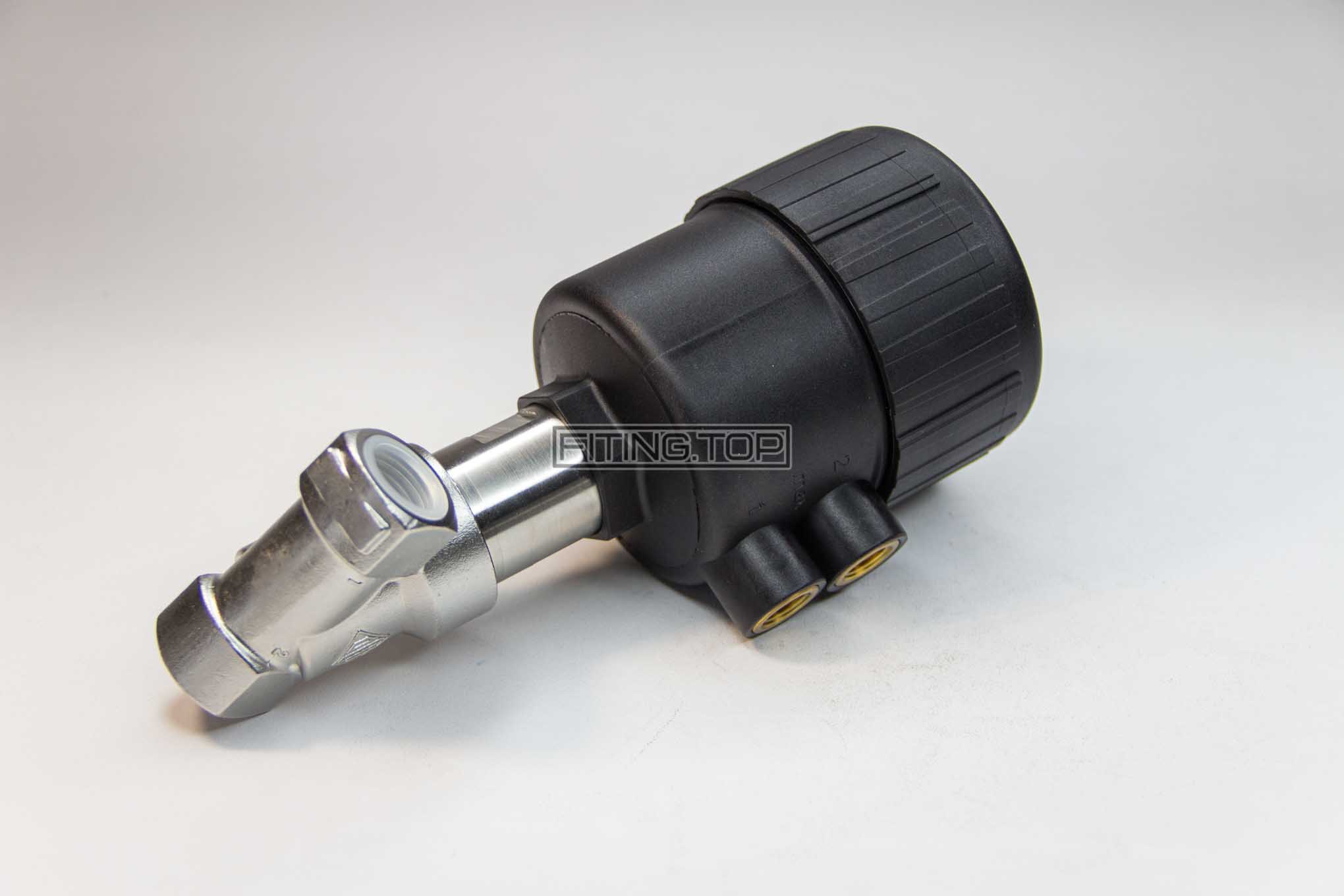

Клапан запірний з пневмоприводом з поліаміду, двохходовий нормально закритий кутовий клапан з пневматичним приводом двосторонньої дії, торгової марки ODE (Італія). Залежно від розміру, дана серія пропонує максимальний перепад робочих тисків до 16 бар.
Корпус клапана виготовлений з нержавіючої сталі AISI 316, що допускає його застосування в харчовій промисловості, а також на підприємствах з агресивними середовищами.
Основна перевага кутової конфігурації – це забезпечення високої швидкості потоку середовища при мінімальних втратах тиску. Робоче тіло входить нижче сідла клапана, дана конструкція перешкоджає такому явищу як гідроудар, а також сприяє протистоянню протитиску.
Клапан запірний сильфонний з пневмоприводом використовується для перекриття різних середовищ: вода (в т.ч. питна), пар (до 180 ° С), нафтопродукти, кислоти, спирти, органічні та мінеральні олії, агресивні та харчові рідини. Ці клапани знайшли своє застосування там, де неможливе використання електромагнітних клапанів або їх використання більш раціонально, наприклад, робоче середовище має високу в’язкість або дуже агресивне.
Клапан, можливо змонтувати в будь-якому потрібному вам положенні, а також направити в потрібну сторону обертання пневмоприводу. Це значно полегшує монтаж клапана та підключення керуючих пневматичних трубопроводів. Керуючий сигнал може подаватися сухим або вологим повітрям, або відповідними газами та нейтральними рідинами.
Основні переваги
Перелічимо основні переваги даного клапана:
- Прямоточна конструкція забезпечує високу пропускну здатність.
- Захист від гідроудару при вході під золотник.
- Оптичний покажчик положення.
- Можливість використання для сильно агресивних та високов’язких середовищ.
- Обертається на 360 ° C пневмопривід для зручності монтажу та обслуговування.
- Можливість установки в будь-якому положенні.
Технічні характеристики клапана з приводом
Робоче середовище: вода (в т.ч. питна), пар до 180 ° С, спирти, органічні та мінеральні олії, жири, високов’язкі речовини, кислоти, луги та інші агресивні середовища.
Виконання: нормально закритий, нормально відкритий, подвійної дії.
Температура робочого середовища: -10 + 180 ° С.
Температура навколишнього середовища: -10 + 60 ° С.
Максимальна в’язкість: 600 сСт.
Приєднання: муфтове (G3 / 8 – G3), фланцеве (DN15 – DN100), під зварювання (DN15 – DN80), під хомут (DN15 – DN80).
Матеріал корпусу: нержавіюча сталь AISI 316L (аналог 10Х18Н13).
Матеріал ущільнення: PTFE (фторопласт).
Матеріал сальників: PTFE (фторопласт), FKM (фтореластомер, витон).
Керуюче середовище: повітря, вода та інші нейтральні середовища.
Тиск керуючого середовища: 2 – 10 bar.
Температура керуючого середовища: max. +60 ° С.
Клапан из нержавеющей стали с пневмоприводом: видео
Клапан із нержавіючої сталі з пневмоприводом: 3D
