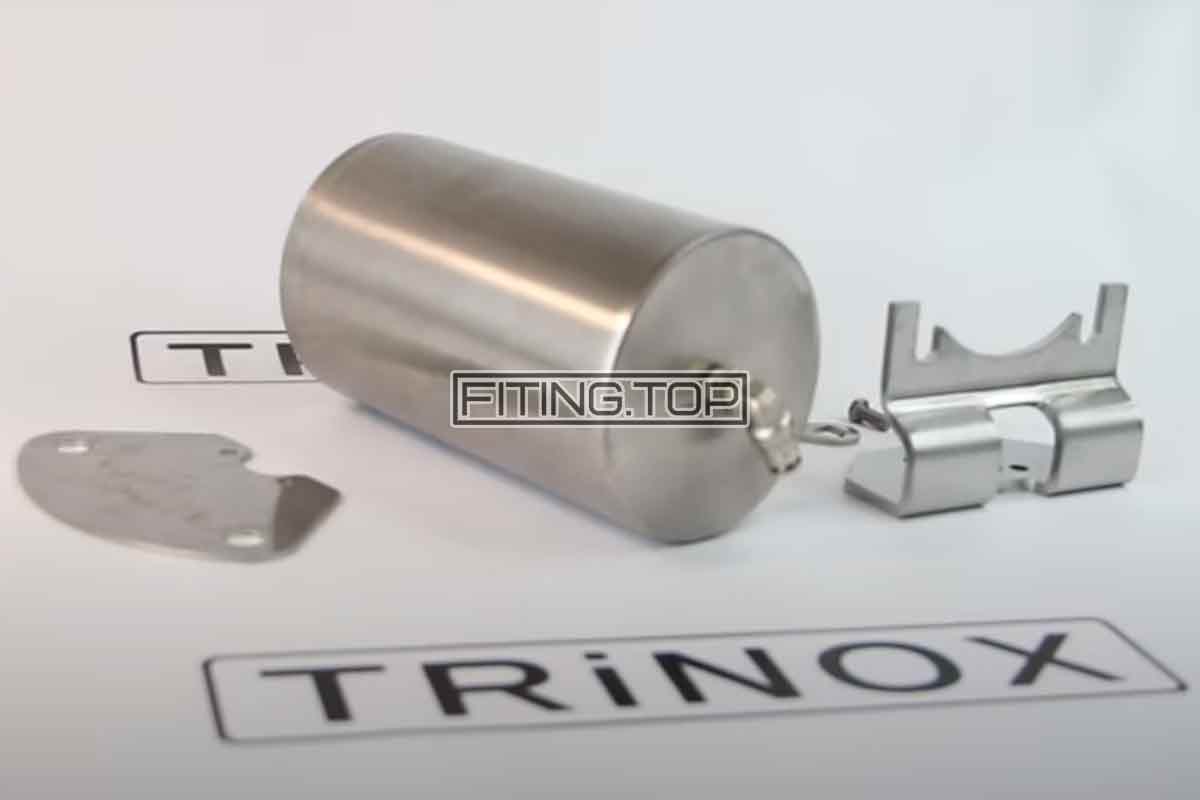

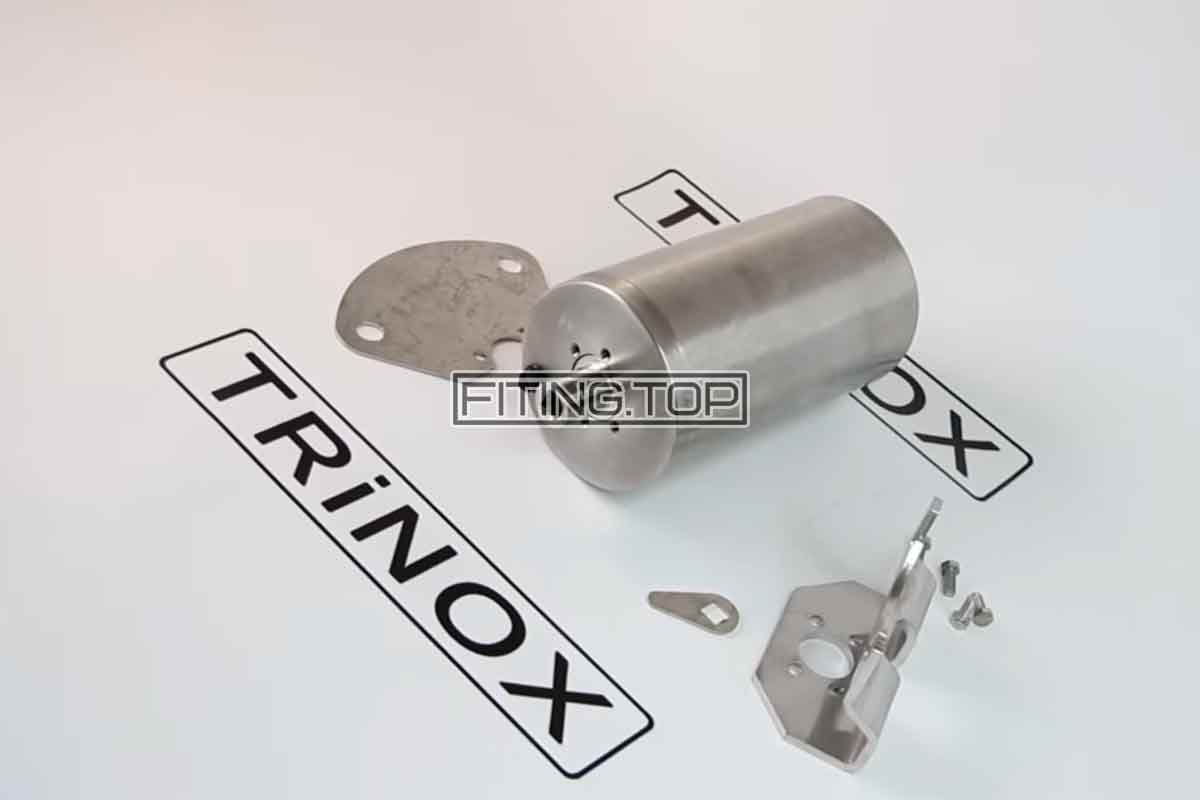

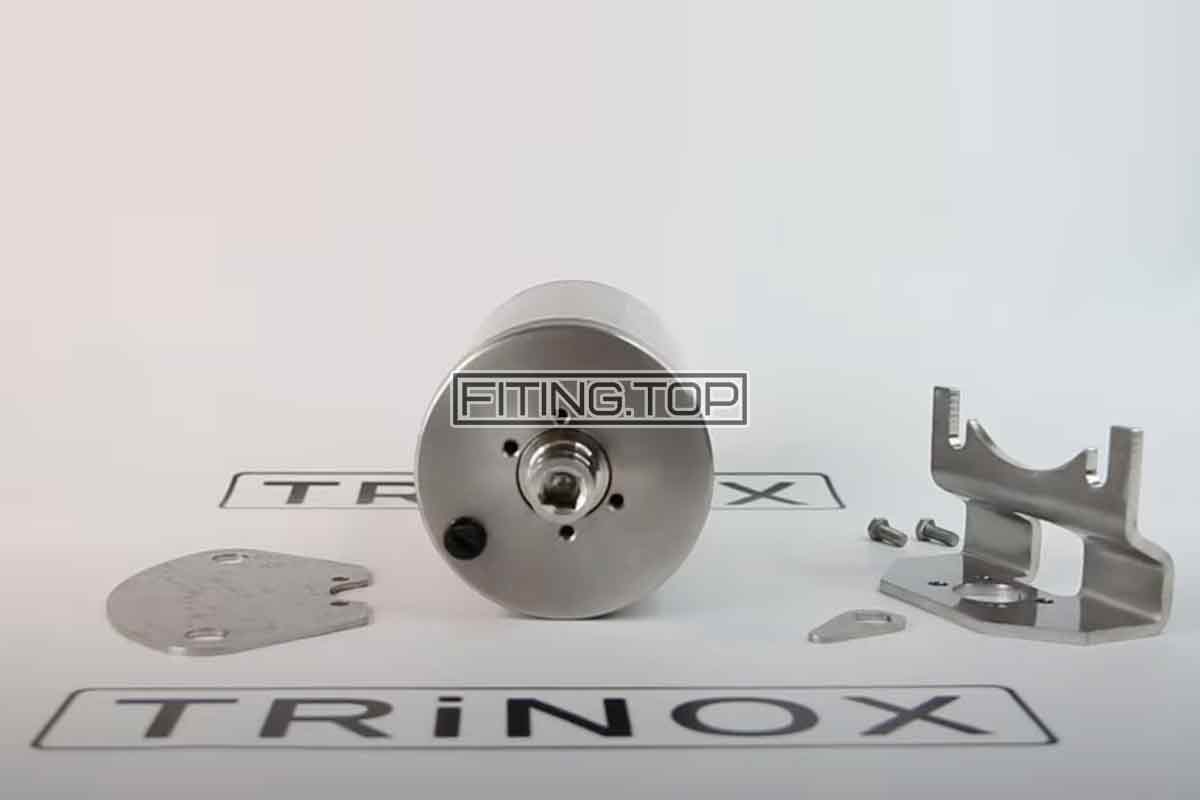

Пневматичний привід знаходить своє застосування в широкому колі галузей, наприклад, у харчовій та легкій промисловості, фармацевтичній, хімічній та ін. Пропонуємо пневмоприводи односторонньої дії (повітря\пружина), нормально-закрите\відкрите. Сумісні більшість дискових затворів європейських виробників. В даному випадку представлений пневмопривід для заслінки шиберної нержавіючої фірми AWH. Але якщо у вас вже стоїть китайський затвор, то ми можемо запропонувати вертикальний пневмопривід повітря-пружина і для китайських затворів з нержавіючої сталі.
Заслінка шиберна з пневмоприводом застосовується на підприємствах харчової промисловості для автоматизації керування потоками рідин. Як протікає середовище передбачені вода, пара, мінеральні масла, харчові продукти, рідини хімічної та фармацевтичної промисловості, а також в’язкі середовища, що відповідають санітарно-гігієнічним нормам.
Дискові затвори з пневмоприводом з нержавіючих сталей AISI 304 / AISI 316L управляються дистанційно. Пневмопривід гарантує автоматичний діапазон регулювання. Пневмопривід із вбудованою зворотною пружиною закриває затвор у разі зниження тиску стисненого повітря пневмосистеми, що управляє.
Автоматизація досягається завдяки зворотній пружині, вбудованій у пневмопривід, і у разі зниження тиску в системі відбувається закриття затвора. Ця система називається повітря-пружина (або Air/Spring). Якщо потрібно перекрити потік у трубопроводі по необхідності, система може бути оснащується дистанційним пультом для простоти управління. Незважаючи на автоматику системи, ціна на дисковий затвор із пневмоприводом у Києві досить доступна.
Заслінка шиберна з пневмоприводом: приєднання керуючого повітря
Підключення стисненого повітря A (Air/Spring):
хв.: 5 бар/73 фунти на кв. дюйм
макс.: 10 бар/145 фунтів на квадратний дюйм
Витяжне повітря (R): Внутрішнє різьблення G 1/8 ISO 228-1, дросельний клапан з отвором D = 2 мм.
Середовище: Приладове повітря, фільтроване 5 (мкм), змащене або незмащене.
Внутрішнє різьблення G 1/8 ISO 228-1, з муфтою для шланга DO = 6 мм.
Зверніть увагу! Якщо у вас затвор китайського виробництва, то на нього потрібен привід китайського виробництва. При цьому габаритні розміри, розміри приєднувальних частин та комплектація виробу можуть відрізнятися між собою.
Затвори дискові нержавіючі з пневмоприводом: складові частини
1. Пневматичний привід
2. Кріпильна консоль
3. Ініціатор
5. Болт із шестигранною головкою
6. Вимикач
7. Позиційний індикатор
8. Диск
9. Фланець
10. Група кріпильних елементів
11. Вкладиш дискового затвора
12. Втулка
PS У деяких випадках можлива інша комплектація і не значні зміни. Глобально суть від цього не зміниться, просто що кожен завод-виробник може виготовляти та комплектувати виріб на власний розсуд.
Затвор дисковий нержавіючий з пневмоприводом: відео
Нержавіючий затвор з пневмоприводом AISI 304: 3D
Почніть тягнути, щоб повернути зображення.
