Якщо ви коли-небудь стикалися з монтажем нержавіючих трубопроводів, то напевно знаєте, як часто доводиться з’єднувати труби різного діаметра. І ось тут виникає питання: як зробити це правильно, щоб не порушити гідравліку потоку, не створювати застійних зон і при цьому зберегти герметичність? Саме для цього і придумали нержавіючий перехід ексцентричний.
Я працюю з нержавіючим металопрокатом та арматурою вже понад двадцять років, і цей тип фітинга не раз виручав мене у найскладніших ситуаціях. Спочатку може здатися, що перехід – просто шматок труби, звужений з одного кінця. Але диявол, як завжди, криється в деталях. Особливо коли йдеться про харчові та хімічні виробництва, де від кожного міліметра та нахилу може залежати стабільність технологічного процесу.
Конструкція та принцип роботи ексцентричного переходу

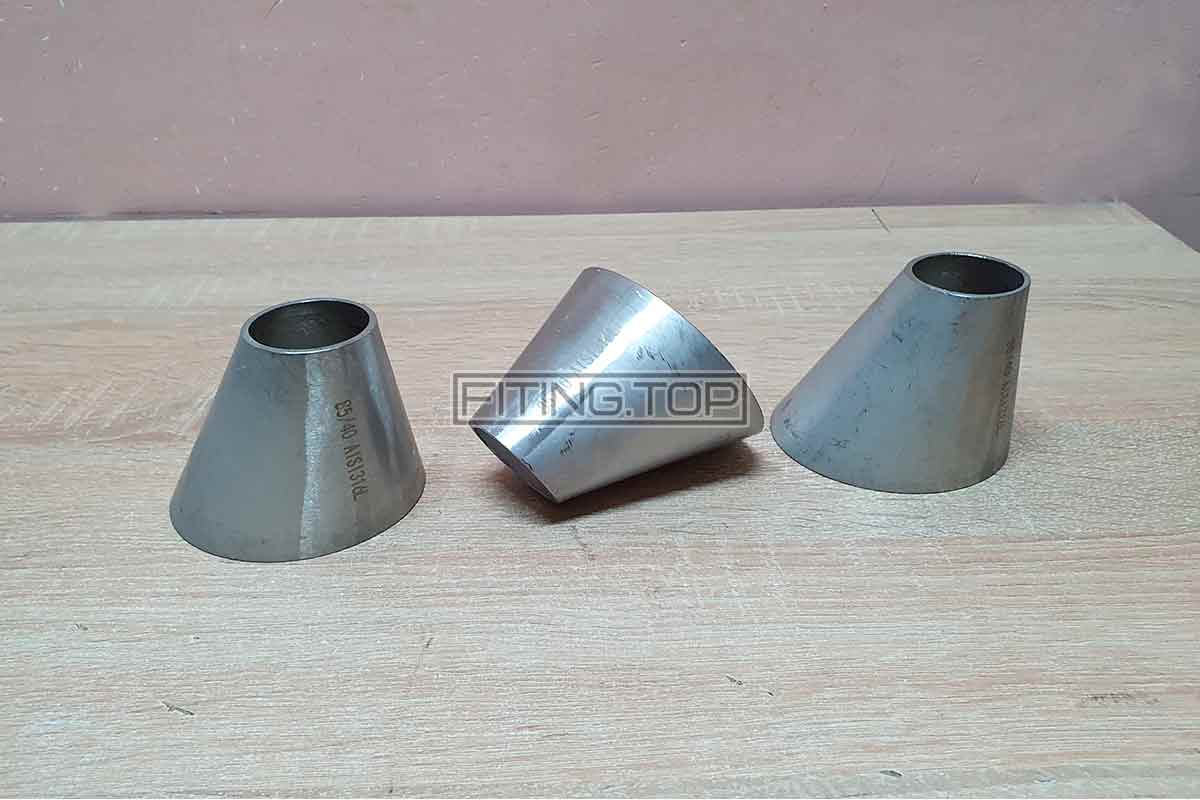

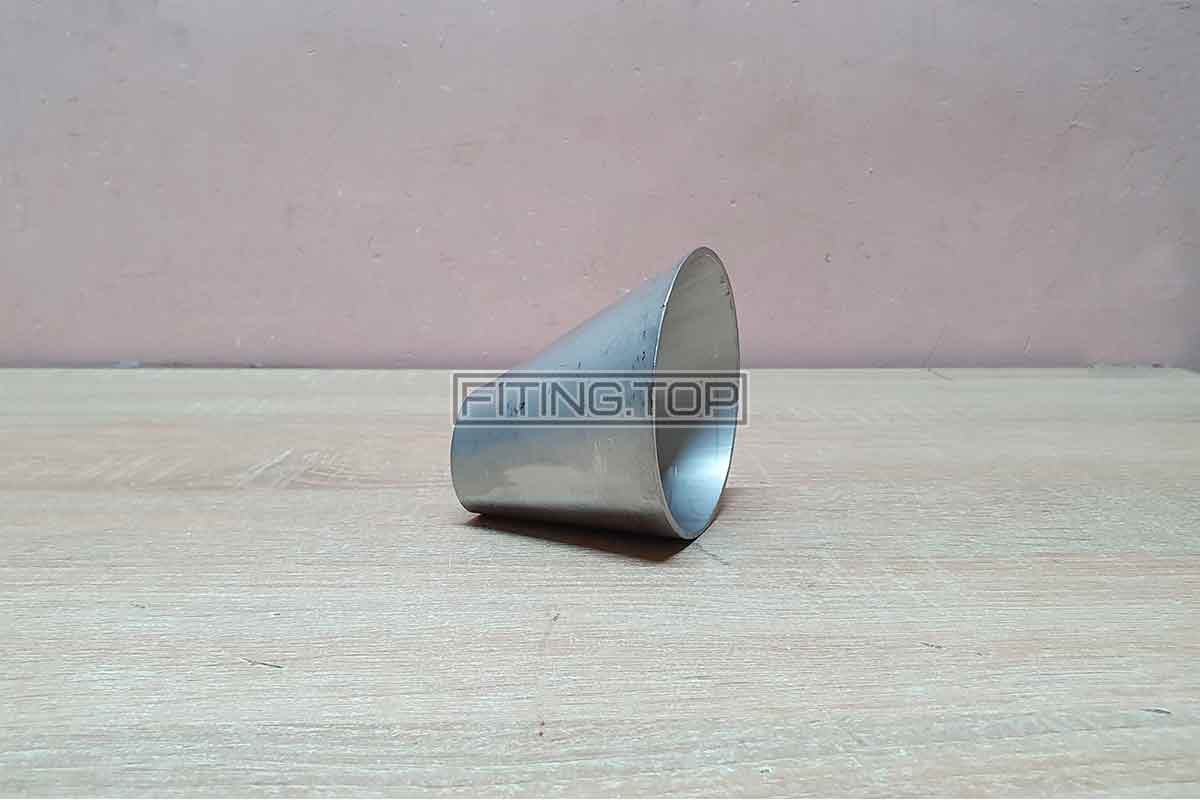

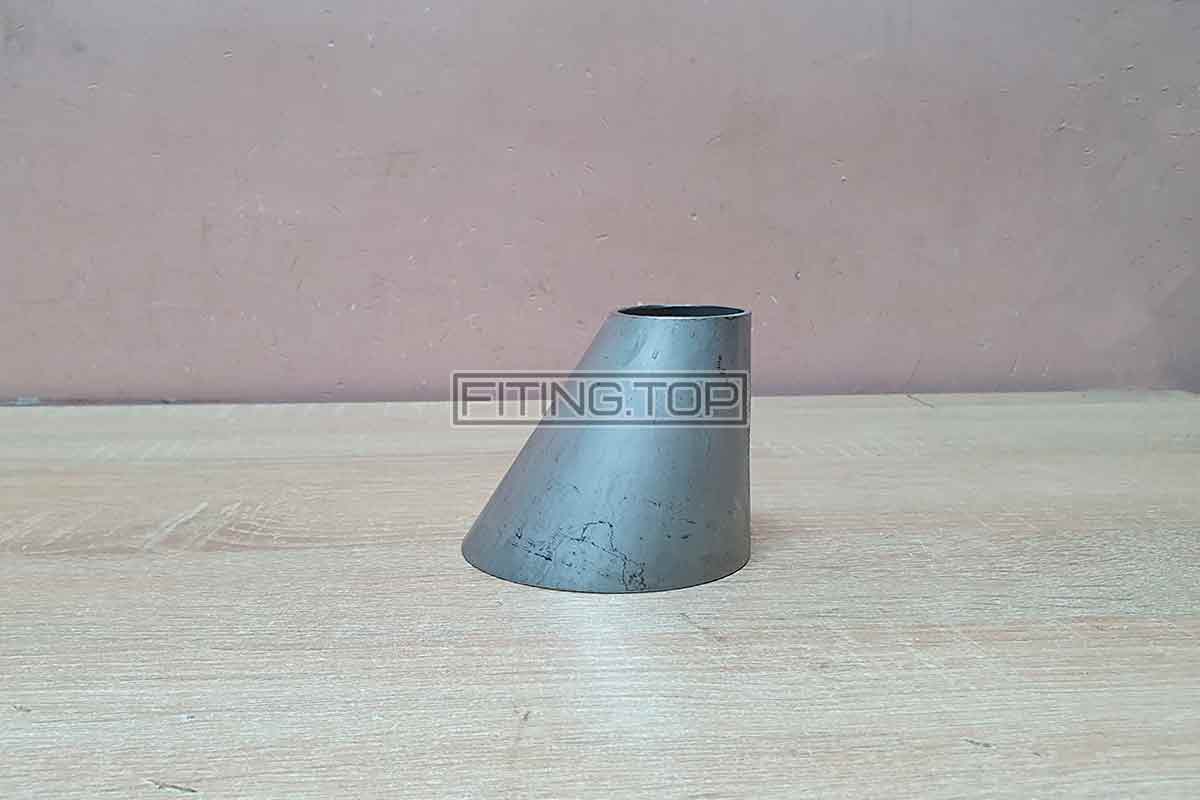

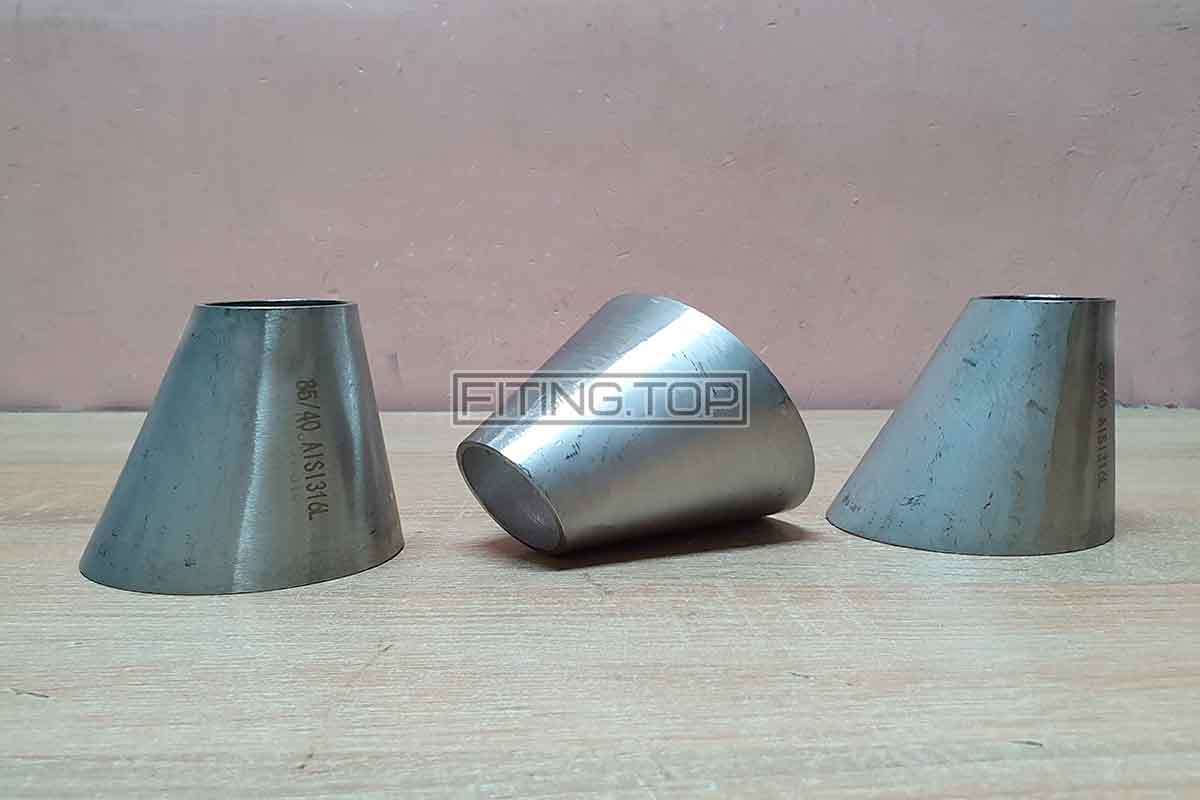

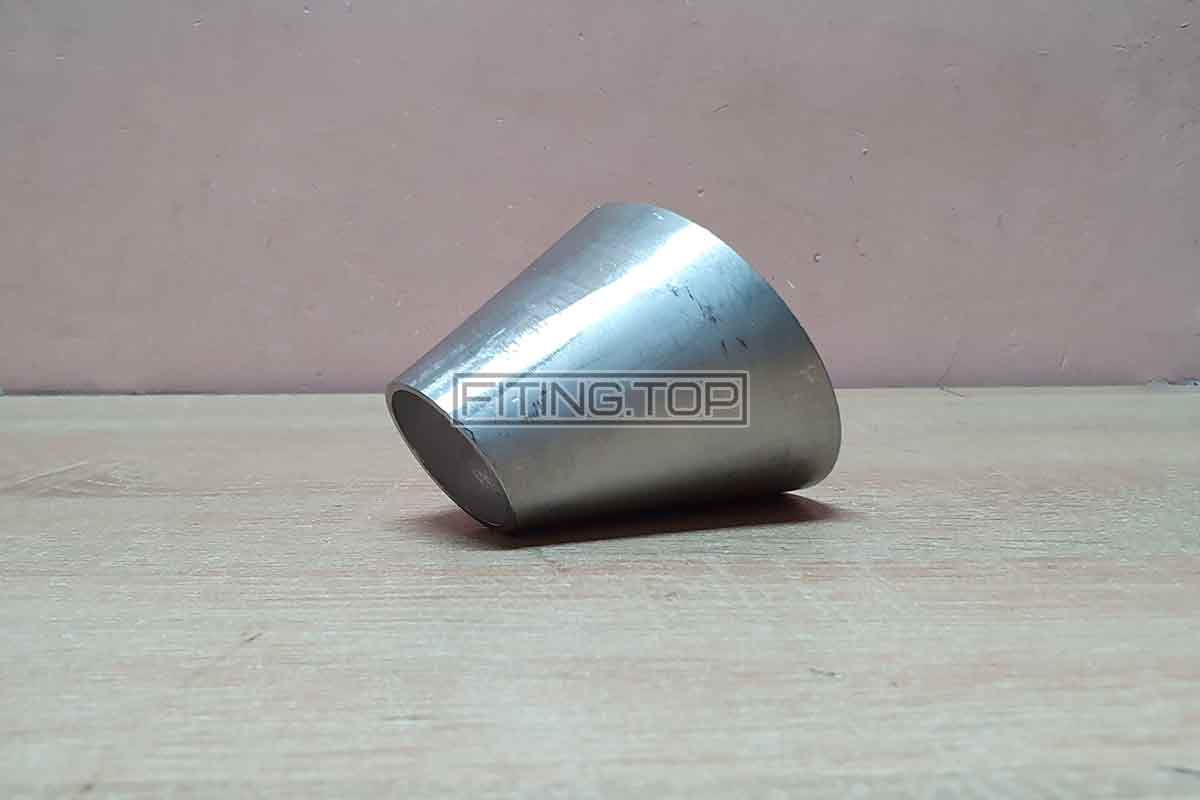

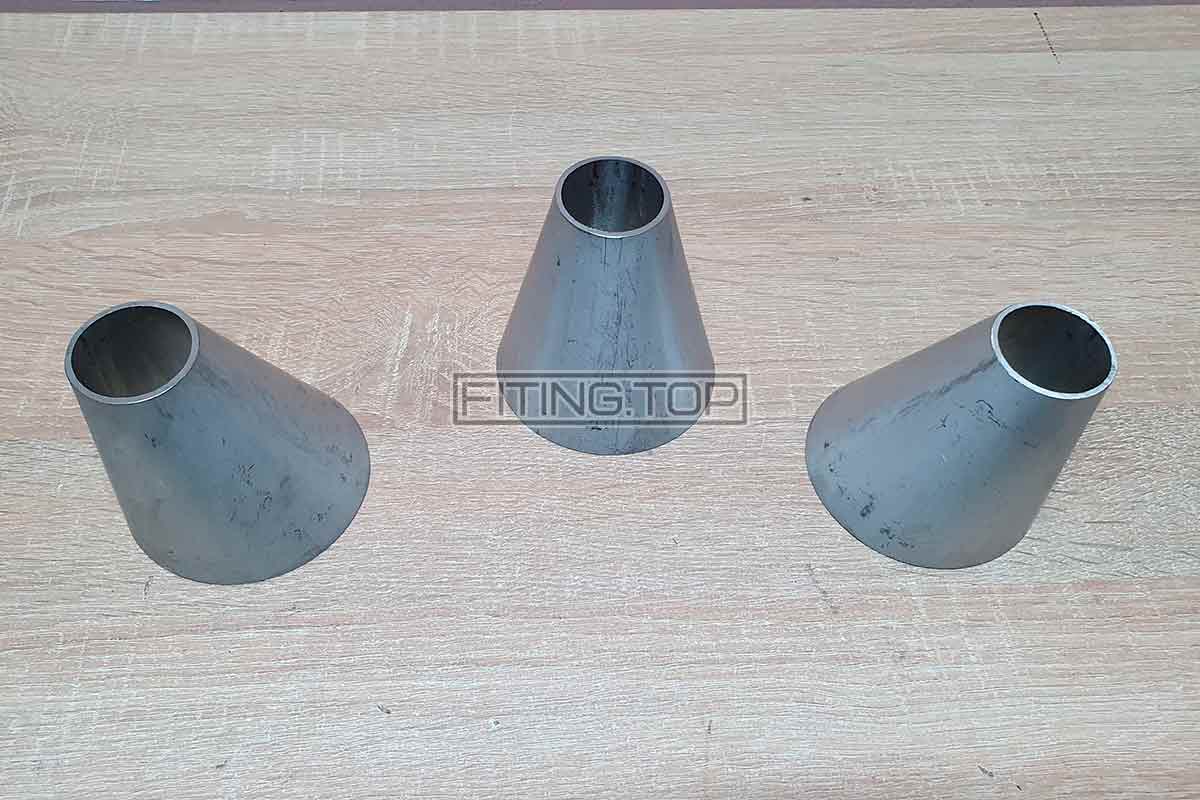

У ексцентричного переходу два кінці з різним діаметром. На відміну від концентричного варіанту, у якого осі входу і виходу збігаються, тут вони зміщені – нижні крайки двох діаметрів лежать в одній площині. Простіше кажучи, у нього ніби «зрізаний» верх. Завдяки цьому при горизонтальному встановленні не утворюється «кишеня» у верхній частині труби, де могла б накопичуватися рідина або повітря.
Таке зміщення відіграє ключову роль. Особливо це помітно в харчовій галузі – наприклад, на молочних або пивоварних лініях, де будь-яка застійна зона може стати розсадником бактерій. Я одного разу спостерігав, як на ділянці після CIP-мийки залишалася невелика калюжа мийного розчину – винен був саме неправильно встановлений концентричний перехід. Після заміни на ексцентричний проблема зникла як рукою зняло.
Матеріали та стандарти: чому частіше обирають AISI 304
Більшість нержавіючих переходів ексцентричних виготовляють зі сталі AISI 304. Це класична аустенітна нержавійка, добре знайома всім, хто працює з харчовим обладнанням. У неї збалансований хімічний склад: приблизно 18% хрому та 8% нікелю, що забезпечує чудову корозійну стійкість у воді, пиві, молоці та інших нейтральних або слабокислих середовищах.
Я десятки разів використовував такі переходи в лініях подачі сусла та охолодженої води, і навіть через роки експлуатації їхня поверхня залишалася гладенькою, без слідів пітингу або потемнінь. При цьому AISI 304 легко зварюється – а це важливо, адже такі переходи зазвичай приварюють встик до трубопроводу. Чистий зварний шов без пор і раковин – запорука гігієнічності, особливо якщо потім шов шліфується і полірується.

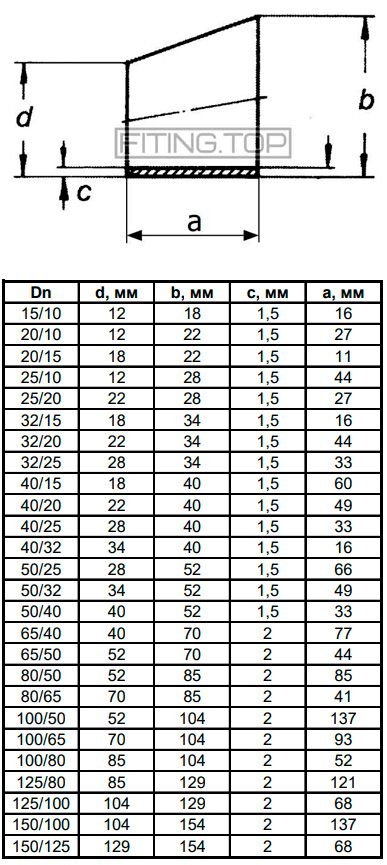

Часто такі переходи виготовляють за DIN та ISO, що дозволяє без проблем стикувати їх з трубами стандартних розмірів. Товщина стінки зазвичай становить 2-3 мм, що забезпечує міцність, але не обтяжує конструкцію.
Де застосовують ексцентричні переходи з нержавійки
Якщо коротко – там, де потрібно з’єднати труби різного діаметра на горизонтальних ділянках без утворення застійних зон. Але на практиці все трохи цікавіше.
На одному пивоварному заводі, де я працював, ексцентричні переходи використовувалися в системі відведення дренажів з варильного цеху. Потрібно було з’єднати магістраль DN65 з дренажними трубами DN40, але при цьому зберегти ухил і виключити накопичення конденсату. Концентричні переходи тут не підходили – утворювалися «кишені». Ми замінили їх на ексцентричні, і проблема самовільно вирішилася: потік води пішов без завихрень, і труби стали осушуватися майже насухо.
Інший приклад – молочний завод. Там ексцентричні переходи встановлювали перед насосами, щоб уникнути кавітації. Зміщення осей дозволило плавно «підводити» рідину до робочого колеса, не допускаючи завоздушування верхньої частини труби.
Зварювання та монтаж: нюанси, які варто знати
Монтувати нержавіючий перехід ексцентричний потрібно з урахуванням його орієнтації. Нижні крайки входу і виходу повинні знаходитися на одній лінії – саме так він виконує свою основну функцію. Іноді новачки помилково ставлять його «догори ногами», і тоді у верхній частині труби утворюється та сама «кишеня».
Під час зварювання я завжди використовую аргонодугову технологію (TIG), щоб отримати чистий, рівний шов без перегріву. Стіна у переходу зазвичай не товща 3 мм, тому важливо не «пропалити» метал. Після зварювання місце з’єднання бажано пройти внутрішнім шліфуванням і пасивацією, щоб відновити захисну оксидну плівку на поверхні.
Є ще один тонкий момент: при різанні таких переходів болгаркою метал може сильно нагріватися і відпускатися, що знижує корозійну стійкість. Тому я завжди намагаюся використовувати стрічкопильний верстат або труборіз, особливо якщо потім перехід буде в зоні контакту з продуктом.
Переваги та можливі недоліки
Переваг у ексцентричних переходів чимало. Головне – вони запобігають застою рідини, а отже, забезпечують санітарну безпеку системи. Крім того, вони дозволяють підтримувати ухил труби, що важливо для самопливних ліній. Ще один плюс – менший гідравлічний опір порівняно з різким ступінчастим переходом, тому що внутрішній профіль у них плавний.
З недоліків можна відзначити трохи вищу ціну порівняно з концентричними, але різниця зазвичай незначна і з лишком окуповується надійністю. Ще іноді буває складніше знайти потрібний діаметр – ексцентрики не такі поширені, особливо в невеликих розмірах на кшталт DN25-DN20. Але на спеціалізованих складах нержавіючого фітингу вони є практично завжди.
Практичні поради з досвіду
Одного разу ми зіткнулися з цікавою ситуацією на лінії охолодження сусла. Труба після теплообмінника йшла горизонтально, і до неї потрібно було підключити тонку зливну магістраль. Молодий монтажник приварив концентричний перехід, і через тиждень у верхній частині утворилася бульбашка повітря, через яку насос почав «схоплювати» і гудіти. Після заміни на ексцентричний перехід система запрацювала як годинник. Цей випадок добре показує, наскільки важлива орієнтація потоку і відсутність застійних зон навіть у таких, здавалося б, простих вузлах.
Ще я завжди раджу перед установкою ексцентричного переходу зробити розмітку і виставити його за рівнем. Це дрібниця, але потім позбавить безлічі проблем під час промивки і дренування системи. Ну і, звісно, не забувайте про санітарну обробку – після зварювання перехід потрібно обов’язково пропустити через CIP-мийку, щоб видалити всі залишки окалини і шліфувальної пасти.
Висновок: чи варто використовувати ексцентричні переходи
Якщо ви проєктуєте або модернізуєте трубопровід, де важлива чистота і повне спорожнення, то нержавіючий перехід ексцентричний – не просто зручна деталь, а справжня необхідність. Він знижує ризик застійних зон, покращує дренованість і підвищує санітарну надійність системи. У харчовій промисловості, де кожна дрібниця може позначитися на якості продукту, такі переходи буквально рятують від прихованих проблем.
Я багато разів переконувався, що правильний вибір фітинга економить час і нерви. Хай ексцентричний перехід виглядає як проста деталь, але саме такі «непомітні» елементи роблять систему надійною і передбачуваною. І якщо вам потрібен нержавіючий перехід, який прослужить довго і працюватиме без сюрпризів, сміливо беріть ексцентрик з AISI 304 – перевірено на практиці і часом.
